Description

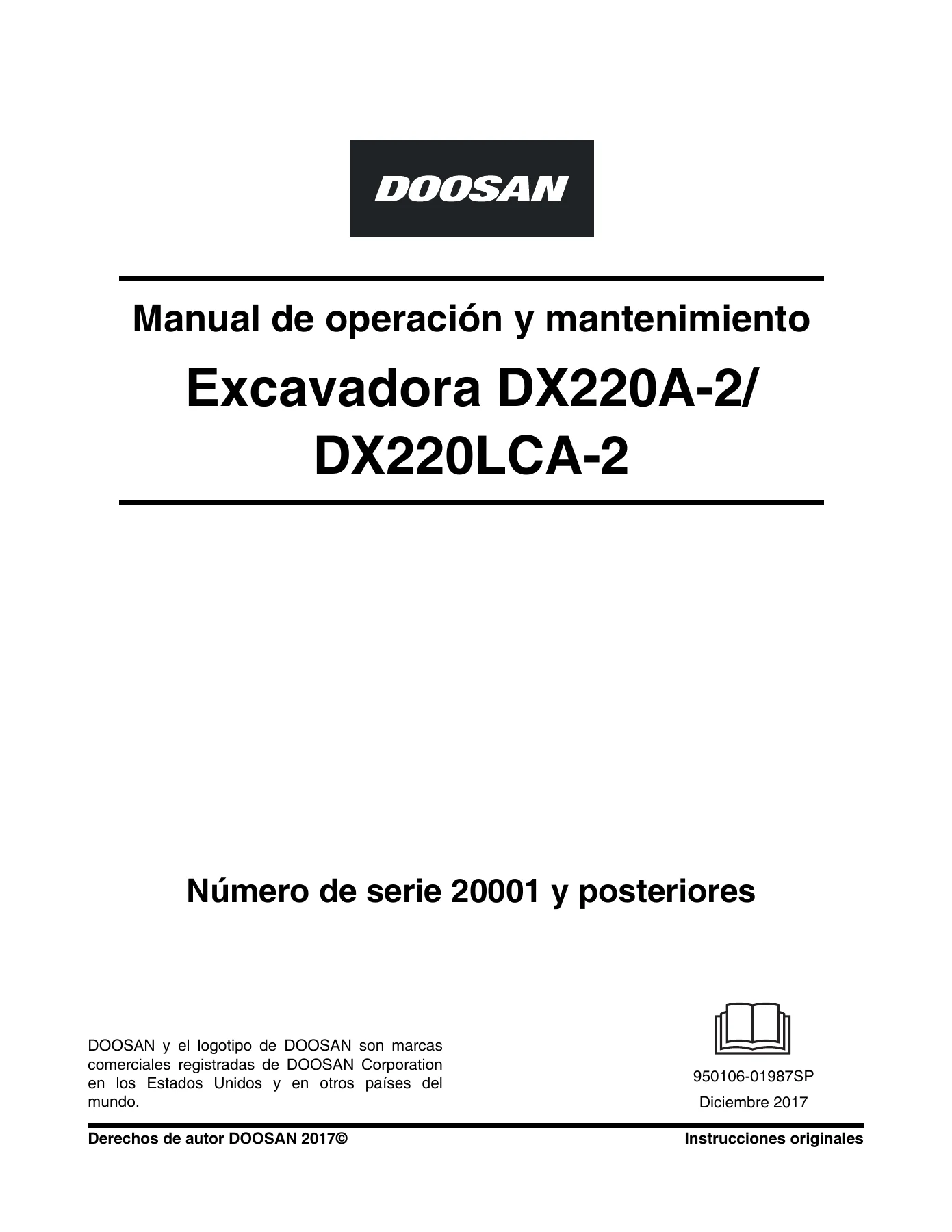

Manual de Operación y Mantenimiento para Excavadora Doosan DX220A-2 / DX220LCA-2
Este Manual de Operación y Mantenimiento cubre las excavadoras Doosan DX220A-2 y DX220LCA-2 a partir del número de serie 20001. Es la referencia técnica en español publicada por Doosan para operadores, técnicos y propietarios que necesitan operar la máquina con seguridad y realizar el mantenimiento según las especificaciones del fabricante.
Con 306 páginas organizadas en secciones claramente numeradas, este manual permite desde la puesta en marcha diaria y los controles previos al arranque, hasta el mantenimiento programado por intervalos (10 h, 50 h, 250 h, 500 h, 1.000 h, 2.000 h y 4.000 h), pasando por la operación segura en pendientes, el remolque, el transporte, el manejo del acumulador, la tensión de la oruga y las tablas de capacidades de levantamiento clasificadas.
Detalles del Archivo
- Tipo de manual: Manual de Operación y Mantenimiento
- Marca / Fabricante: Doosan
- Modelos cubiertos: DX220A-2 y DX220LCA-2
- Número de serie: 20001 y posteriores
- Idioma: Español
- Número de documento: 950106-01987SP
- Fecha de publicación: Diciembre 2017
- Extensión: 306 páginas
- Formato: PDF
Contenido del Manual
El manual está dividido en secciones con numeración de página independiente, lo que facilita la localización rápida de cualquier procedimiento. La estructura principal es la siguiente:
Prólogo
- Uso previsto de la máquina
- Mantenimiento del sistema de control de emisiones y del motor
- Capacidad de la máquina y accesorios aprobados
- Números de serie de los componentes
- Identificación del motor (placa de datos, ESN, CPL)
- Mensajes de seguridad y palabras de alerta (PELIGRO, ADVERTENCIA, PRECAUCIÓN, IMPORTANTE, NOTA)
Seguridad
- Para el operador de una excavadora Doosan
- Etiquetas de seguridad (con texto y sin texto)
- General: responsabilidad del operador, herramientas y accesorios adecuados, líquidos presurizados, PPE, corrección de problemas
- Transporte: regulaciones de circulación, carga y descarga, transporte de la máquina
- Operación: antes de encender el motor, estado de la máquina, montaje/desmontaje, limpieza, estación del operador, cinturón de seguridad, arranque con cable impulsor, giro o desplazamiento, levantamiento y excavación, operación sobre pendientes, remolque, accesorios, descenso del equipo con motor detenido, estacionamiento
- Mantenimiento: soldadura, acumulador, aire comprimido, tensión de la oruga, apoyos y bloqueos del equipo de trabajo, líneas de alta presión, batería
- Ambientes y circunstancias: excavación bajo cornisas, excavaciones profundas, acantilados o bordes, poca visibilidad, terreno blando, cables de alta tensión, operación subterránea, trabajo en agua, ambientes contaminados, frío extremo, calor extremo, polvo y arena, lluvia o humedad, agua salada, tormentas eléctricas, ventilación del escape, amianto, sílice, sonido, vibración
Controles Operativos

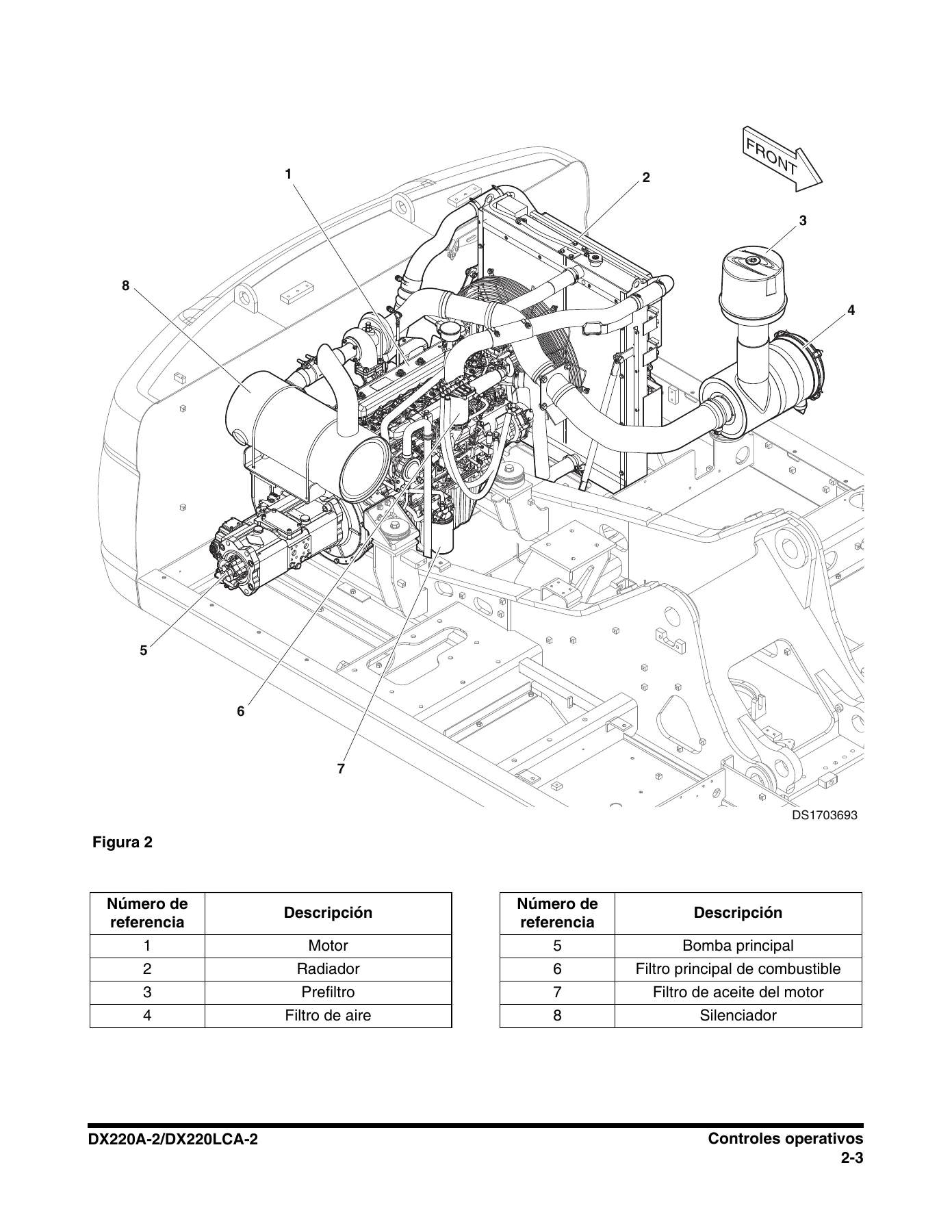

- Ubicación de los componentes
- Área del operador
- Paneles y controles operativos
- Panel de instrumentos
- Panel de control de la calefacción y el aire acondicionado (opcional)
- Estéreo (opcional)
- Dispositivos eléctricos varios: luz de cabina, interruptor de corte del piloto, disyuntor (60 A), cajas de fusibles
- Ajuste de asiento y ajuste del asiento con suspensión (opcional)
- Cinturón de seguridad
- Cubierta de techo, seguro lateral de la puerta, compartimentos de almacenamiento, portavasos
- Soporte de la ventanilla de la puerta, herramienta para romper vidrios en emergencias
- Puertas y cubiertas de acceso varias
Operación
- Manipulación de una excavadora nueva (primeras 50 horas, carga al 80 %)
- Arranque y apagado del motor: comprobaciones antes de encender, controles operativos, arranque en clima frío, arranque con cable impulsor, calentamiento del sistema hidráulico, apagado, comprobaciones tras el paro
- Palanca de seguridad
- Desplazamiento: control automático de velocidad, operación de palancas de desplazamiento
- Instrucciones de operación: control de velocidad del motor, selección de modo (potencia, estándar, económico, ralentí automático, martillo), operación de la pluma, brazo y cuchora
- Precauciones operativas
- Estacionamiento de la excavadora
- Procedimiento de remolque
- Accesorios y accesorios hidráulicos (opcional)
- Levantamiento de objetos
- Operación bajo condiciones inusuales: frío extremo, calor extremo, polvo y arena, lluvia o humedad, agua salada, altitud elevada, tormentas eléctricas
- Almacenamiento a largo plazo
Inspección, Mantenimiento y Ajuste
- Información de mantenimiento: lectura del cronómetro, piezas y lubricantes legítimos Doosan, líquido limpiaparabrisas, comprobación de aceite drenado y filtros usados
- Posición de la máquina para el mantenimiento
- Acceso al manejo de mantenimiento
- Tabla de lubricantes recomendados
- Capacidades de fluidos
- Tabla de lubricación y mantenimiento
- Intervalos de mantenimiento
- Mantenimiento diario/10 horas
- Mantenimiento semanal/50 horas
- Mantenimiento mensual/250 horas
- Mantenimiento de 500 horas/3 meses
- Mantenimiento de 1.000 horas/6 meses
- Mantenimiento anual/2.000 horas
- Mantenimiento bianual/cada 4.000 horas
- Mantenimiento cada 12.000 horas/6 años (límite de vida útil de las mangueras)
- Sistema de aire acondicionado
- Inspección de pernos y tuercas con pares de torsión
- Cuchora: reemplazo de dientes y junta tórica
- Sistema eléctrico: batería, fusibles
- Sistema refrigerante del motor
- Manejo del acumulador
- Tensión de la oruga
- Ventilación y cebado del sistema hidráulico
- Almacenamiento a largo plazo
- Mantenimiento en condiciones especiales
Transporte
- Carga y descarga
- Advertencias para retirar el contrapeso y el accesorio delantero
- Extracción e instalación del contrapeso
- Levantamiento de la máquina
Especificación
- Especificación estándar
- Dimensiones generales
- Piezas desmontadas, dimensión y peso
- Presión sobre suelo
- Fuerza de excavación

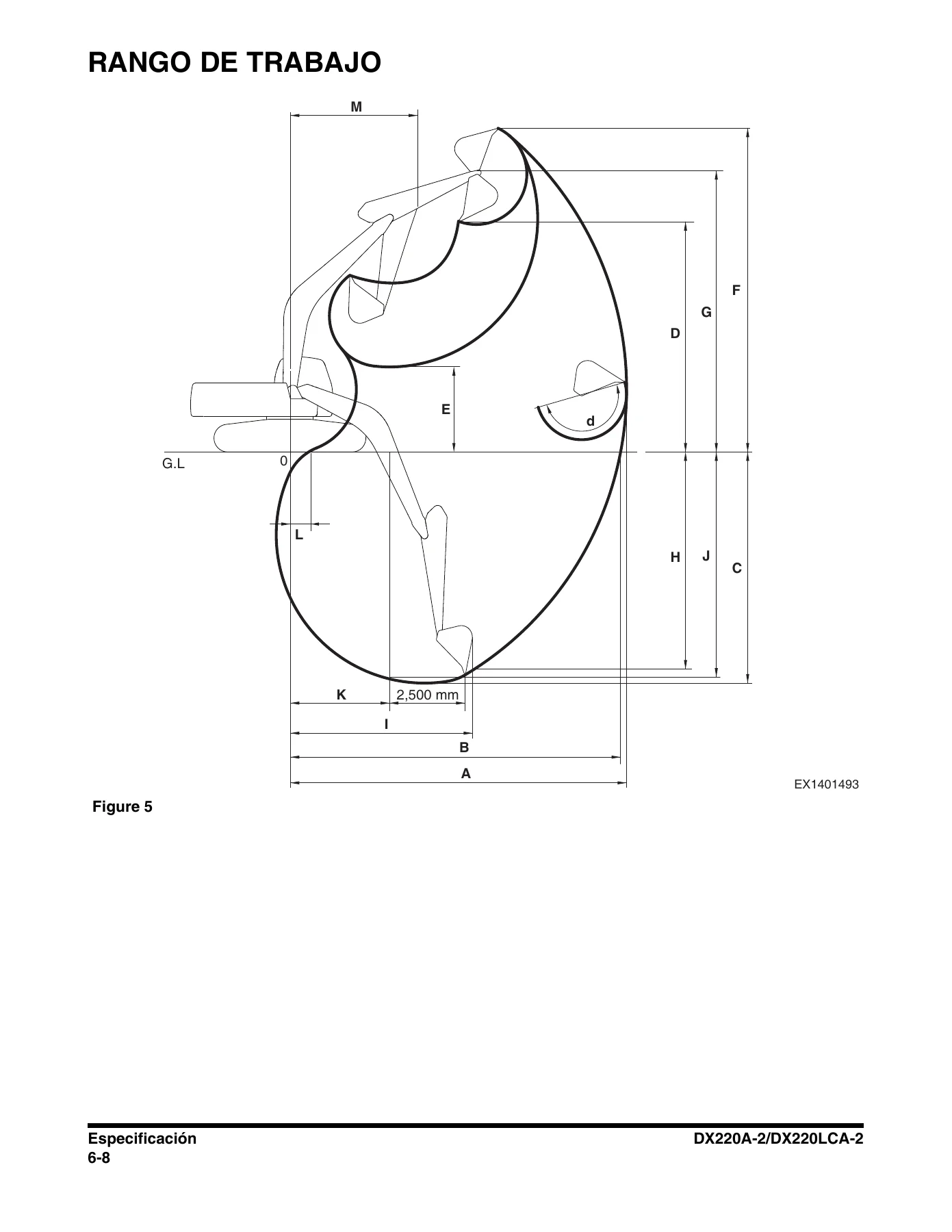

- Rango de trabajo
- Tablas de capacidades de levantamiento clasificadas para la excavadora
- Peso aproximado de los materiales de carga
Qué aporta este manual al técnico u operador
No se trata de una guía genérica de excavadoras: es el documento específico que Doosan publicó para los modelos DX220A-2 y DX220LCA-2 con motor DB58TIS. Esto significa que los procedimientos, los pares de torsión, las capacidades de fluidos, los intervalos de mantenimiento y las tablas de levantamiento que contiene corresponden exactamente a esta máquina, no a una familia de equipos similares.
