Manual del Operario CASE CX220C-8 Excavadora de Cadenas 91791751 – Descarga PDF

Description

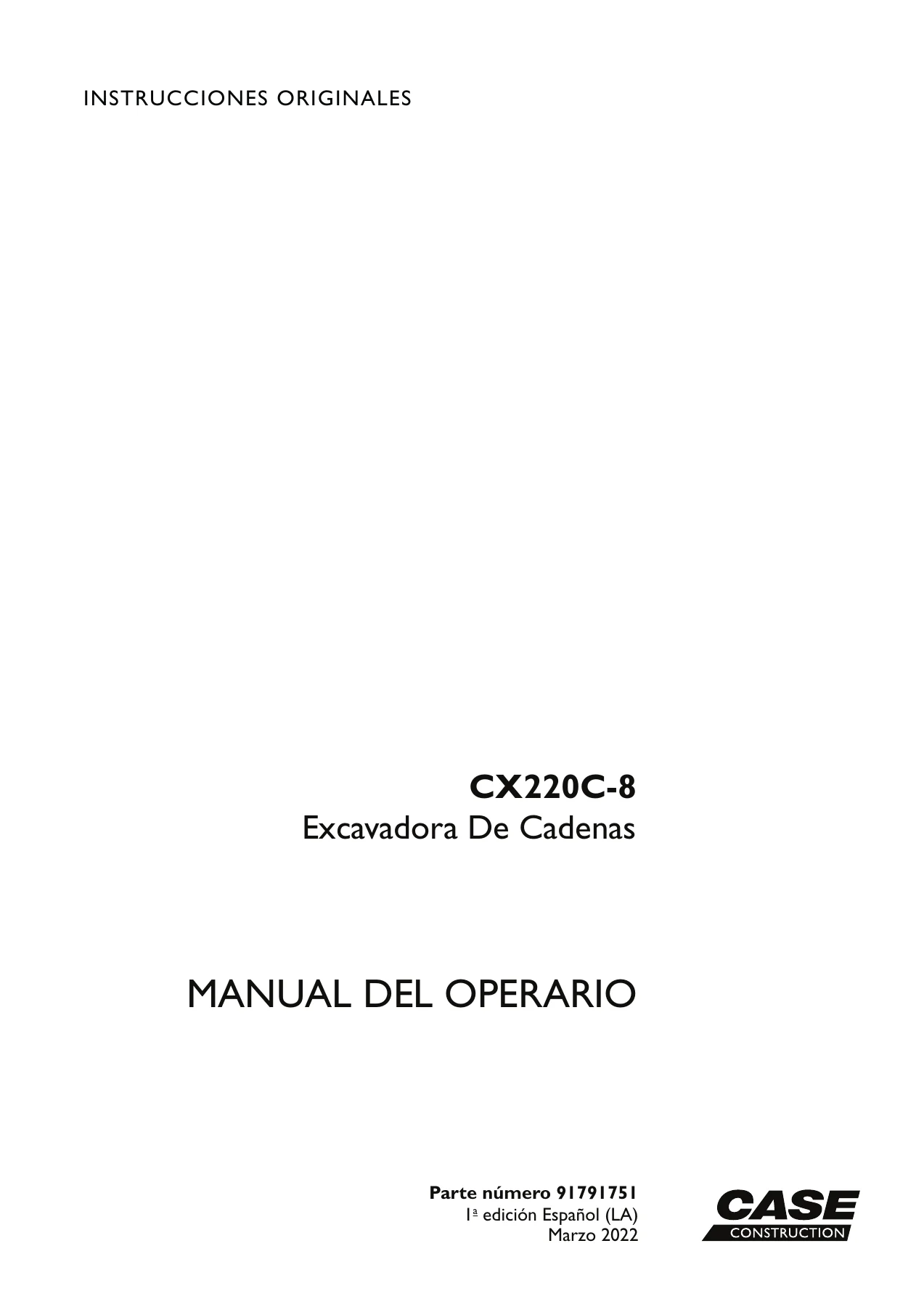

Manual del Operario CASE CX220C-8 — Excavadora de Cadenas (Nº 91791751)

Este es el Manual del Operario oficial en español publicado para la excavadora de cadenas CASE CX220C-8, con número de parte 91791751, 1ª edición en español (LA) fechada en marzo de 2022. Es el mismo documento que se entrega con la máquina y que se guarda a bordo, detrás del asiento del operador, para consultarse cada vez que se arranca el motor, se cambia un accesorio, se interpreta una alarma del monitor o se planifica una intervención de mantenimiento. Abarca la máquina base CX210C-8 / CX220C-8 y la variante de largo alcance CX220C-8 LR, e incluye la información de seguridad, los controles, los procedimientos de operación, el plan de mantenimiento periódico, la tabla de pares de apriete, la solución de problemas del motor y las especificaciones técnicas completas.

Datos del archivo

• Tipo de manual: Manual del Operario
• Marca: CASE Construction
• Modelos cubiertos: CX210C-8, CX220C-8, CX220C-8 LR (Largo alcance)
• Motor: ISUZU GI-4HK1X
• Idioma: Español (LA)
• Número de parte: 91791751
• Edición: 1ª edición
• Fecha: Marzo 2022
• Número de páginas: 260
• Formato: PDF

Capítulos cubiertos

• 1. Información general
• 2. Información de seguridad
• 3. Controles e instrumentos
• 4. Funcionamiento de los instrumentos
• 5. Operaciones de transporte
• 6. Mantenimiento
• 7. Solución de problemas
• 8. Especificaciones
• 9. Accesorios

Información general

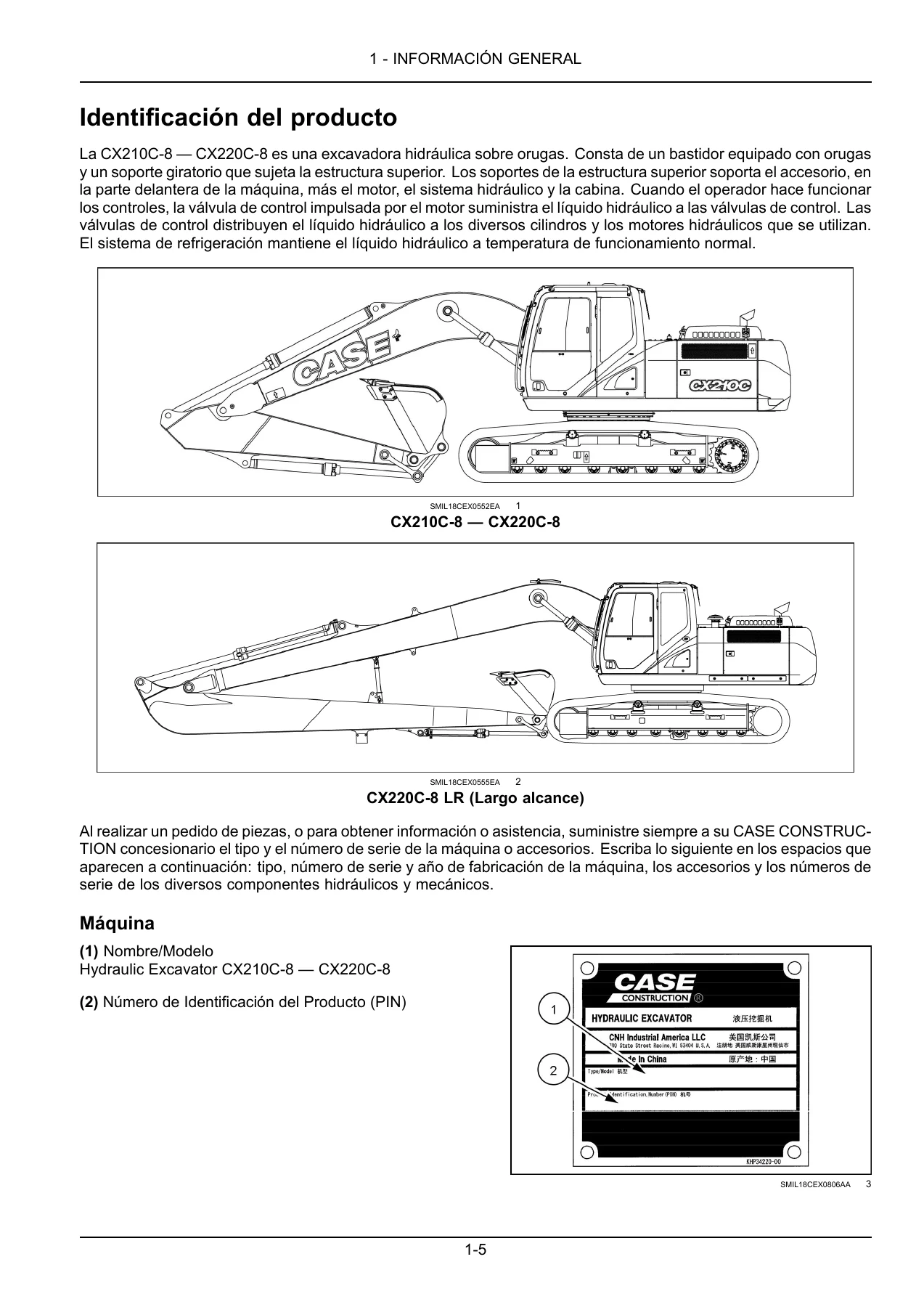

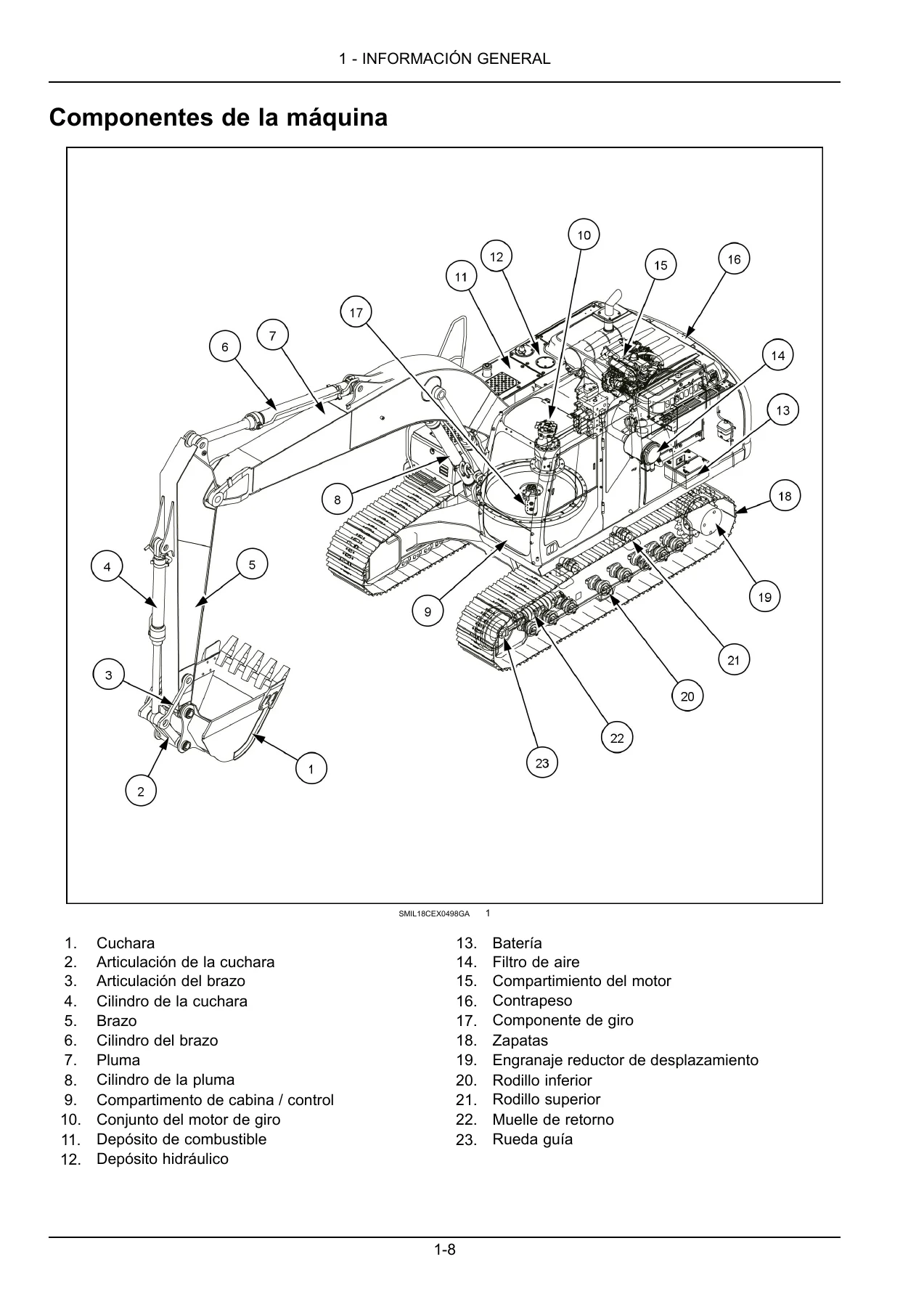

Abre con la nota al propietario, el uso previsto de la excavadora, la compatibilidad electromagnética (EMC), el ámbito de uso del propio manual y la identificación del producto. Aquí se muestran la placa del fabricante con el PIN y el número de serie del motor, la orientación de la máquina (delantero, trasero, lado derecho, lado izquierdo), la vista de los componentes principales con referencias numeradas (pluma, brazo, cuchara, cilindros, motor de giro, depósito de combustible, batería, contrapeso, tren de rodaje) y el lugar donde debe guardarse el manual dentro de la máquina.

Información de seguridad

El capítulo de seguridad define las señales PELIGRO, ADVERTENCIA, PRECAUCIÓN y AVISO, y reúne las normas generales de operación y mantenimiento: protección personal, cinturones, estructuras ROPS/FOPS, trabajo en altura, elevación de cargas, líneas eléctricas aéreas, tormentas eléctricas, subida y bajada de la máquina, manejo de baterías, anticongelante y fluidos a presión. Se completan con las señales manuales normalizadas (arranque del motor, aléjese, apague el motor, vaya hasta aquí, suba o baje la carga, gire a izquierda o derecha, etc.) y con las indicaciones de seguridad que llevan los rótulos de la máquina, incluida su ubicación y el número de pieza de cada uno.

Controles e instrumentos

Describe el acceso a la plataforma del operador, la puerta y los peldaños, los ajustes del asiento (altura, ángulo de respaldo, recorrido hacia delante y hacia atrás, reposabrazos, reposacabezas, cinturón de seguridad), las palancas de control de avance, el parabrisas y la ventana delantera inferior. En el lado izquierdo se detallan la palanca de bloqueo de la compuerta y la barra de seguridad, el control de calefacción, ventilación y aire acondicionado, la iluminación interior de la cabina, el martillo de salida de emergencia y las ventanas deslizantes de la puerta. En el lado derecho se cubren el interruptor de arranque, el acelerador del motor, el botón de ralentí bajo, el interruptor de parada de emergencia, el tablero de instrumentos y la radio. Los controles de retroceso incluyen la caja de fusibles, el revistero, el compartimento refrigerado o calefaccionado, el compartimento de almacenamiento y el gancho de percha; los controles superiores y exteriores incluyen la cortina del techo, la trampilla, el parasol, el deflector de lluvia, los retrovisores, las puertas laterales, la cubierta del motor, los paneles inferiores, el depósito del limpiaparabrisas, los orificios de remolque, la caja de almacenamiento delantera, el extintor de incendios, el depósito de combustible y la bomba de relleno de combustible.

Funcionamiento de los instrumentos

Explica la protección antirrobo y la contraseña de desbloqueo, el arranque del motor, la consecución de la temperatura de funcionamiento, el calentamiento automático y manual de la máquina, el funcionamiento a altas y bajas temperaturas, en ambientes polvorientos, cerca del mar, en terreno blando o en el agua, y en pendientes. Incluye el procedimiento de bajada del accesorio en caso de avería, la sustitución de la cuchara, la detención del motor, el interruptor de parada de emergencia, la selección de la velocidad de desplazamiento, la alarma de desplazamiento, los movimientos en línea recta, los giros y el estacionamiento de la máquina.

Operaciones de transporte

Cubre la carga de la máquina en un remolque de transporte, la configuración del remolque y de la máquina, la carga con y sin equipo delantero instalado, el bloqueo del accesorio de largo alcance para el transporte, los tirantes para traslado, la descarga desde el remolque, la elevación de la máquina con una grúa y el remolque de recuperación.

Mantenimiento

Es el capítulo más extenso del manual. Incluye las instrucciones básicas, la tabla de líquidos y lubricantes con capacidades, el rango de temperatura de aceite del motor recomendado, la despresurización del sistema hidráulico, la purga del sistema de combustible, la protección de la instalación electrónica durante la carga de la batería o la soldadura, y el cuadro completo de mantenimiento organizado por intervalos: período de rodaje, cada 10, 50, 250, 500, 1000, 2000, 4000 y 5000 horas, además de las operaciones «cuando sea necesario». Entre los puntos tratados están el nivel de aceite del motor, el refrigerante, el aceite hidráulico, la correa de transmisión del ventilador y el alternador, el drenaje del tanque de combustible, los prefiltros y filtros de combustible, los filtros de aire primario y secundario, la batería, el cojinete de la plataforma giratoria, los puntos de engrase de cuchara, pluma y brazo, el respiradero del depósito hidráulico, la tensión de las orugas, los dientes del cucharón, la inspección del muelle de gas, la sustitución de bombillas, el sistema de aire acondicionado y las ubicaciones de fusibles y relés.

Solución de problemas

Presenta una tabla de diagnóstico del motor con síntoma, causa posible y solución: motor que no arranca o arranca y se detiene, revoluciones inestables, humo blanco o negro, sobrecalentamiento, presión de aceite que no sube y falta de potencia.

Especificaciones y accesorios

El capítulo de especificaciones recoge los datos del motor, el sistema hidráulico, la capacidad de giro, la capacidad de desplazamiento, la fuerza de excavación, las dimensiones, los rangos de funcionamiento y los pesos operativos de las versiones CX210C-8, CX220C-8 y CX220C-8 LR. El capítulo de accesorios cubre los cucharones de ajuste directo, los circuitos hidráulicos auxiliares de alto y bajo caudal, el asiento con suspensión neumática, las cámaras y las barandillas, junto con las recomendaciones de mantenimiento cuando se usa un accesorio distinto de la cuchara.

Lo que puedes hacer con este manual

Con el Manual del Operario CASE CX220C-8 en PDF puedes arrancar la máquina siguiendo la secuencia correcta, interpretar cada icono y mensaje del tablero de instrumentos, configurar el ralentí automático y la parada automática, calibrar el circuito hidráulico auxiliar para un martillo o una trituradora, resolver una contraseña de protección antirrobo, purgar el sistema de combustible tras cambiar un filtro, ajustar la tensión de las orugas y planificar todo el mantenimiento periódico con los pares de apriete y las capacidades de líquidos correctos. Cuando un apercibimiento del monitor o un comportamiento anómalo del motor aparece en obra, la tabla de solución de problemas permite descartar causas y actuar sin improvisar. Tener este documento a mano evita las dos cosas que más caro cuestan en una excavadora de cadenas: paradas innecesarias y procedimientos incorrectos que acaban dañando el motor, el sistema hidráulico o el tren de rodaje.

Entrega inmediata en PDF

El manual se entrega como archivo PDF, disponible para descarga inmediata tras el pago, sin envíos ni esperas. Puedes abrirlo en el ordenador del taller, en la tablet o en el móvil, y también imprimir las páginas que necesites llevar a la máquina. Cada consulta empieza y termina en el mismo archivo, siempre completo y siempre disponible, con el contenido íntegro del manual del operario 91791751 tal y como se publicó para la CX220C-8.
