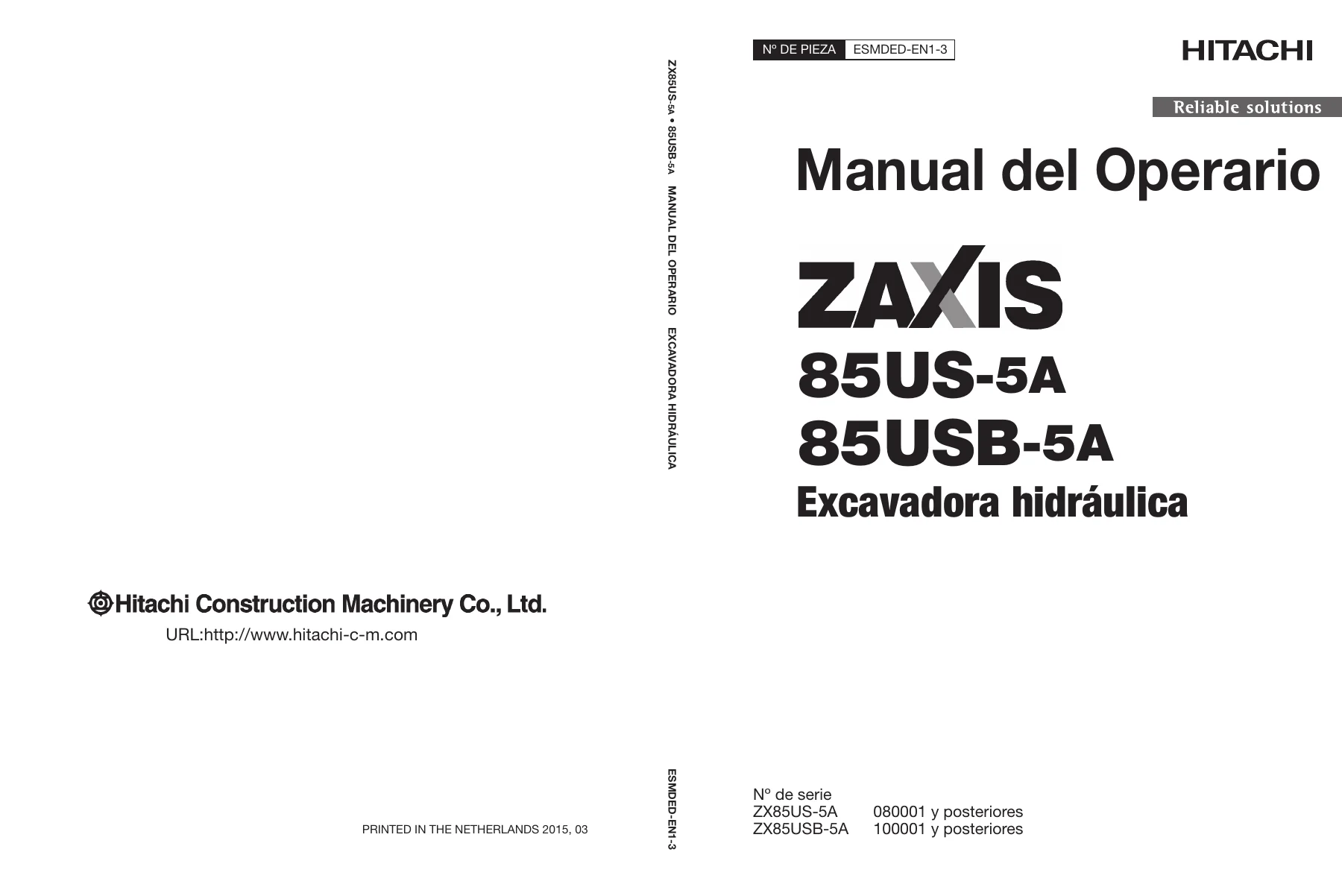

Manual del Operario Hitachi ZAXIS ZX85US-5A ZX85USB-5A Excavadora Hidráulica

Description

Manual del Operario Hitachi ZAXIS ZX85US-5A y ZX85USB-5A

Este Manual del Operario Hitachi ZAXIS ZX85US-5A ZX85USB-5A Excavadora Hidráulica es la guía completa de uso, operación y mantenimiento publicada por Hitachi Construction Machinery para las excavadoras hidráulicas ZAXIS 85US-5A y 85USB-5A. Está redactado íntegramente en español y abarca desde la nomenclatura de los componentes y el puesto del operario hasta los procedimientos de mantenimiento periódico, localización de averías y las especificaciones técnicas del equipo. Es una referencia práctica tanto para el operario que necesita conocer los mandos y las rutinas de seguridad como para el técnico que realiza el servicio de la máquina.

Detalles del archivo

• Tipo de documento: Manual del operario
• Marca: Hitachi (Hitachi Construction Machinery Co., Ltd.)
• Modelos cubiertos: ZX85US-5A y ZX85USB-5A (gama ZAXIS)
• Idioma: Español
• Formato: PDF
• Número de referencia: ESMDED-EN1-3
• Números de serie: ZX85US-5A 080001 y posteriores; ZX85USB-5A 100001 y posteriores
• Temperatura de servicio: –20 °C a 40 °C
• Altitud de servicio: 0 m a 1500 m

Contenido del manual

• Números de las máquinas
• Seguridad (información de seguridad, textos de las señales, instrucciones, emergencias, prendas protectoras, protección contra el ruido, inspección de la máquina, precauciones en cabina, asideros y peldaños, ajuste del asiento, cinturón de seguridad, desplazamiento seguro, atropellos, marcha atrás y giro, socavación, ladeo, excavación, cables eléctricos, rayos, manipulación de objetos, escombros, aparcamiento, líquidos, transporte, mantenimiento seguro, piezas en movimiento, lanzamiento de piezas, accesorios, quemaduras, líquidos presurizados, incendios, evacuación, gases de escape, soldadura, amianto y silicona, baterías, aire acondicionado, productos químicos, residuos, terminal de comunicación)
• Señalización de seguridad

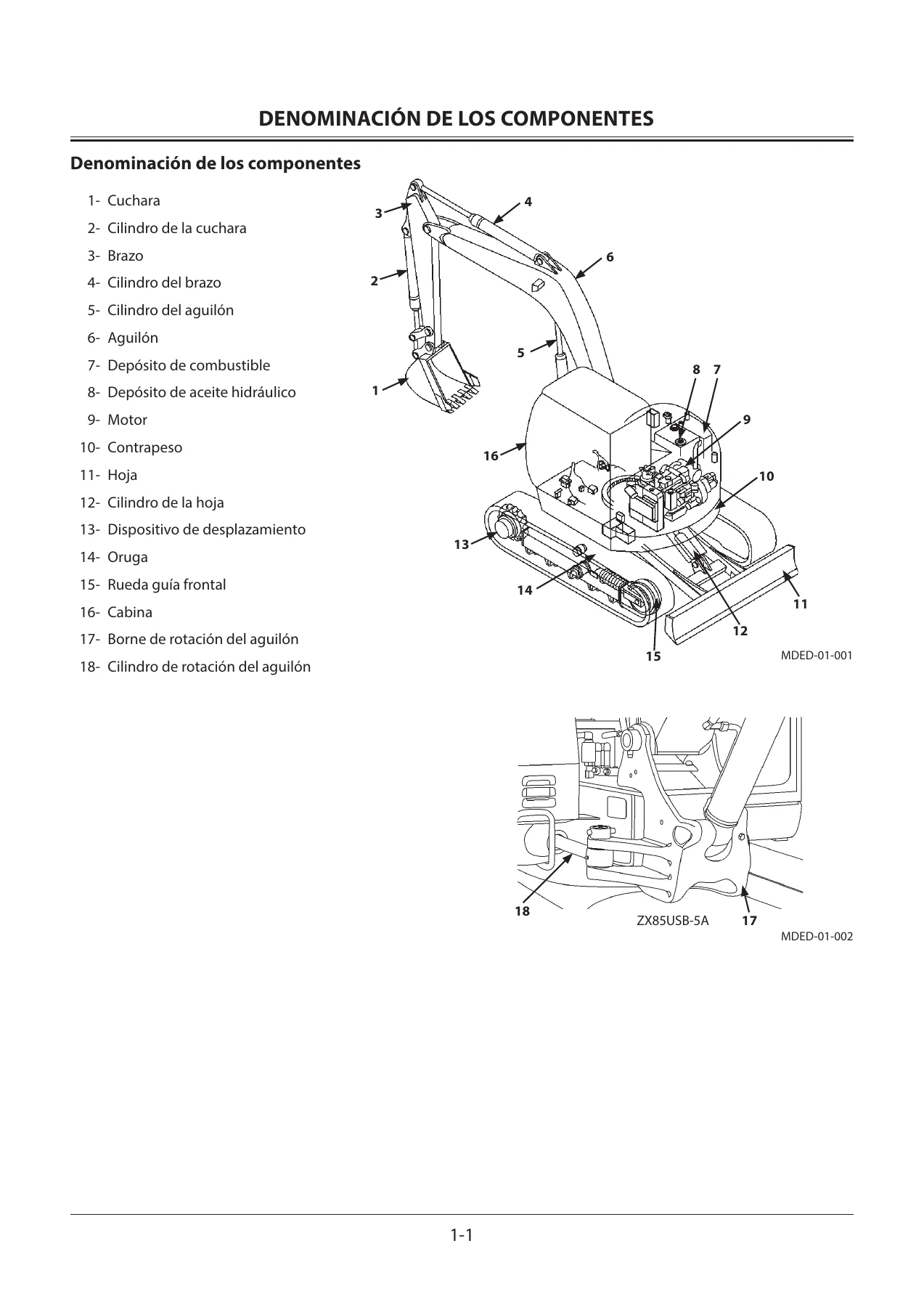

• Denominación de los componentes
• Subirse y bajarse de la máquina
• Puesto del operario (características de la cabina, monitor multifunción, pantalla básica, contador horario, reloj, indicador de combustible, indicador de temperatura, funciones de seguridad, contraseña, menús, aire acondicionado, radio, correo, ajustes, cámara retrovisora, brilla, idioma, unidades, menú información, panel de interruptores, fusibles, aire acondicionado automático, radio AM/FM, entrada de audio, puertas y ventanillas, asiento, cinturón, desconexión de batería)
• Rodaje de una máquina nueva
• Funcionamiento del motor (arranque, comprobación de instrumentos, baterías de emergencia, parada, parada automática en frío extremo)
• Conducción de la máquina (palancas y pedales, modo de desplazamiento, alarma, desplazamiento, terreno blando, elevación de oruga, remolcado, agua o barro, pendientes, aparcamiento)
• Funcionamiento (palancas de control, hoja, desconexión de seguridad, calentamiento, control de velocidad, ralentí automático, desactivación automática, modo de potencia, retroexcavadora, pala cargadora, explanación, izado, acumulador piloto, descenso de emergencia, válvula de rotura)
• Transporte (carretera, carga y descarga, inmovilización, izado)
• Mantenimiento (procedimientos, contador horario, tabla de guía, preparativos, capó y cubiertas, engrase, motor, transmisión, sistema hidráulico, sistema de combustible, filtro de aire, sistema de refrigeración, sistema eléctrico, baterías, fusibles, dientes de cuchara, cuchara, cinturón de seguridad, orugas, filtro de aire acondicionado, pares de apriete, sustitución periódica de piezas, tipos de aceites)

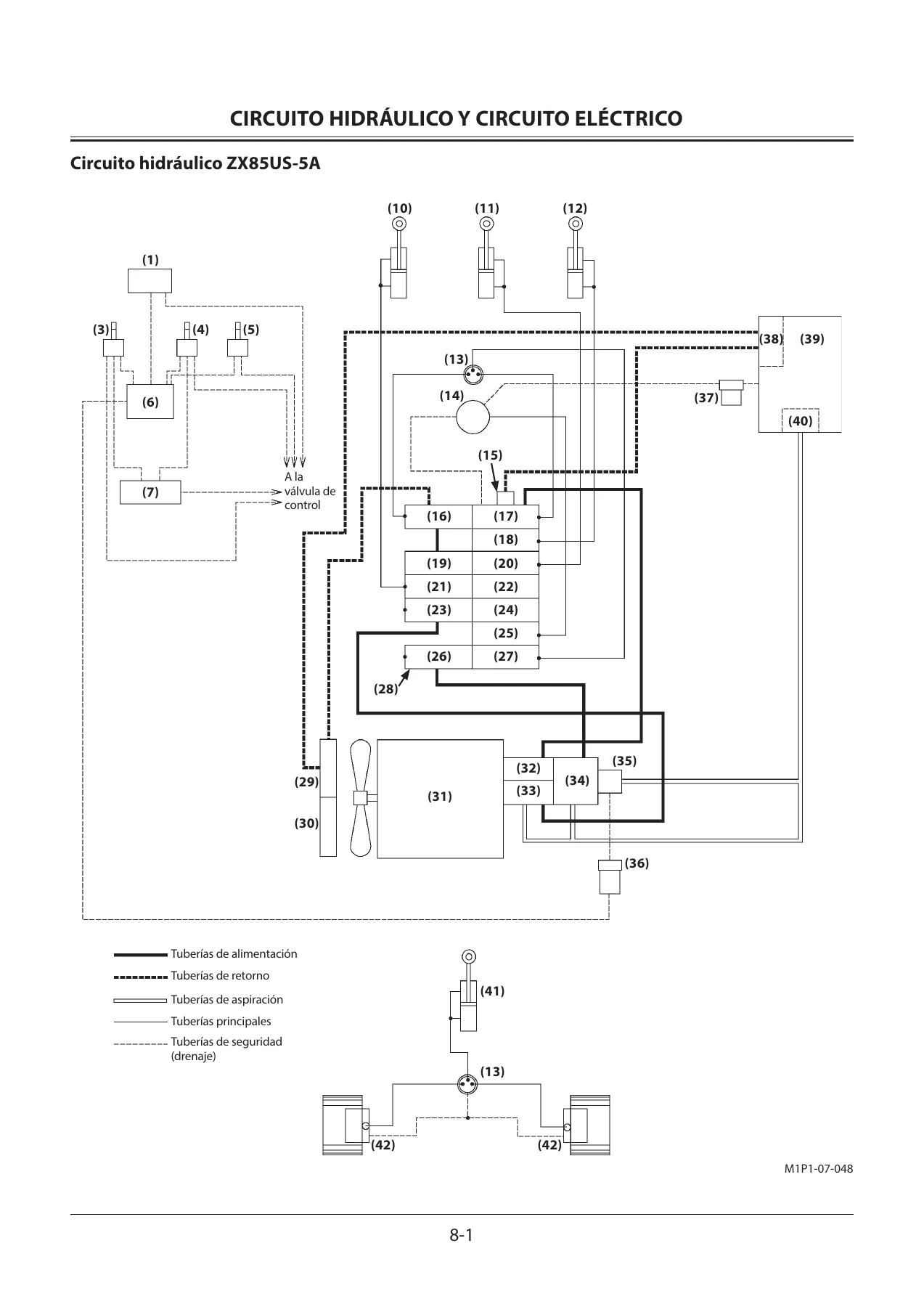

• Circuito hidráulico y circuito eléctrico (esquemas ZX85US-5A y ZX85USB-5A)
• Mantenimiento en condiciones ambientales especiales
• Almacenaje
• Localización de averías (motor, motores auxiliares, palanca de control, sistema hidráulico, conducción, giro, velocidad del motor, control de bomba)
• Especificaciones (ZX85US-5A, ZX85USB-5A, rangos de trabajo, tipos de zapatas, niveles acústicos, vibraciones)
• Otros accesorios y dispositivos (martillo hidráulico, quebrantadora, acoplador rápido, aguilón de 2 piezas, desplazamiento del brazo delantero, palanca de control HITACHI)
• Índice

En conjunto, este manual del operario ofrece al técnico y al usuario de la ZX85US-5A y ZX85USB-5A la información necesaria para manejar la máquina con seguridad, realizar las tareas de mantenimiento en los intervalos correctos, interpretar los esquemas hidráulicos y eléctricos, localizar averías y consultar los valores de par, capacidades y especificaciones de la excavadora. Los capítulos de seguridad y de señalización son especialmente detallados, y el apartado de localización de averías ayuda a identificar problemas en el sistema hidráulico, la transmisión, el giro y el control del motor.

Por qué este manual es útil

Contar con el Manual del Operario Hitachi ZAXIS ZX85US-5A ZX85USB-5A Excavadora Hidráulica permite abordar con criterio las operaciones diarias y el mantenimiento programado de estas excavadoras. El documento recoge las capacidades de aceite y refrigerante, los pares de apriete de los elementos críticos, la tabla de guía de mantenimiento con los intervalos de engrase, cambio de aceite, filtros y correas, así como los procedimientos de purga, ajuste de orugas y sustitución de componentes. También incluye la información de seguridad que el operario debe conocer antes de arrancar la máquina, las señales de advertencia y las precauciones en condiciones ambientales especiales.

Para el propietario o el taller, disponer de este manual en formato PDF supone tener localizable en cualquier dispositivo la referencia de la marca para las ZX85US-5A y ZX85USB-5A. Se entrega por descarga inmediata tras la compra, sin envío físico ni esperas, y puede consultarse o imprimirse desde un ordenador, tablet o teléfono. Es una herramienta práctica para conservar la máquina en buen estado y para entender los procedimientos que Hitachi indica para su excavadora hidráulica.
