Manual de Operación y Mantenimiento Excavadora Doosan DX225LCA-7M, DX200A-7M y DX220AF-7M – PDF en Español

Description

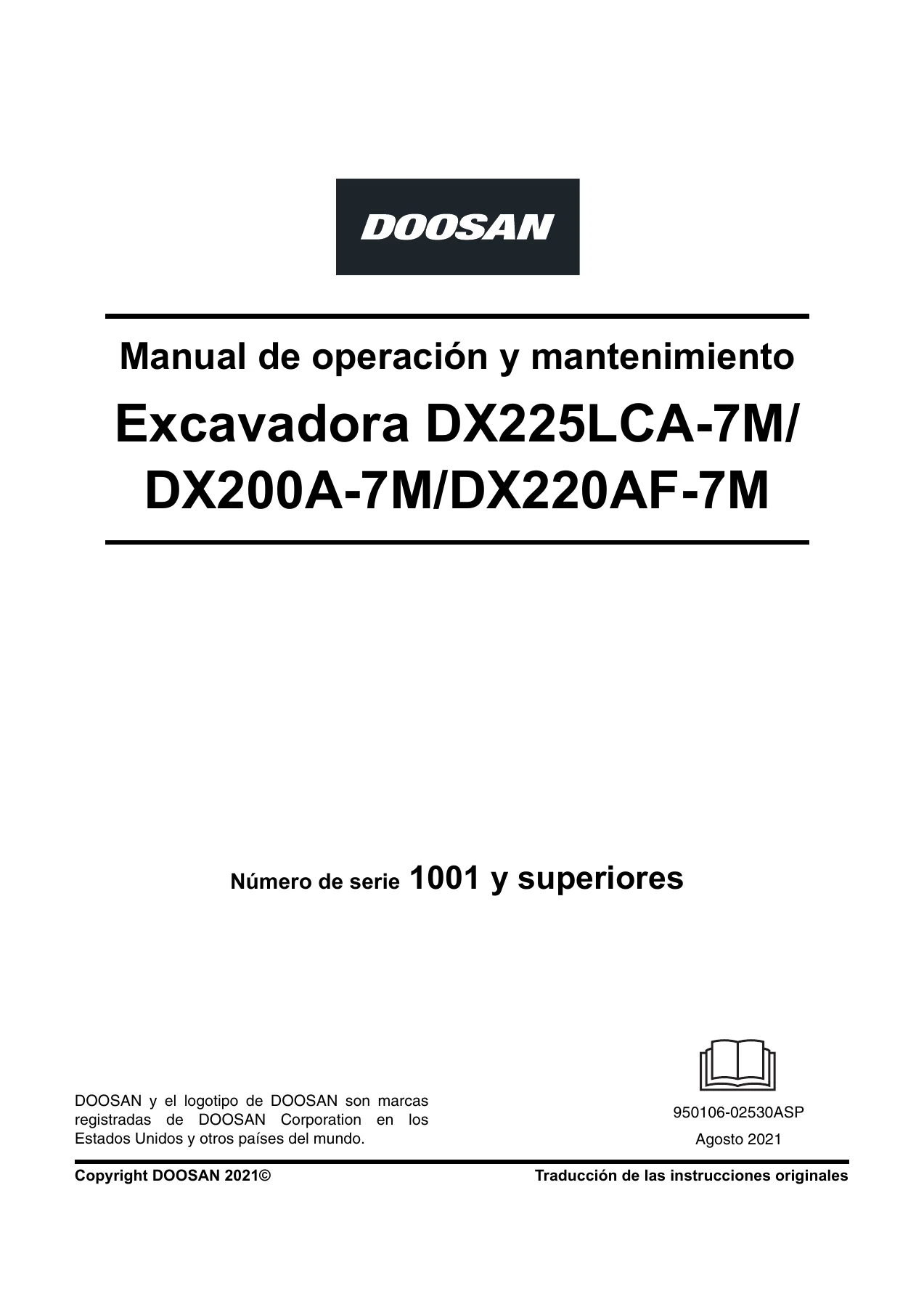

Este manual de operación y mantenimiento cubre las excavadoras hidráulicas Doosan DX225LCA-7M, DX200A-7M y DX220AF-7M, desde el número de serie 1001 en adelante. Es una publicación de Doosan identificada con el número de documento 950106-02530ASP, fechada en agosto de 2021 y traducida de las instrucciones originales. Sus 356 páginas reúnen los procedimientos de seguridad, operación, mantenimiento programado y especificaciones técnicas necesarios para operar y conservar estas excavadoras conforme a las indicaciones del fabricante.

El manual de operación y mantenimiento Doosan DX225LCA-7M, DX200A-7M y DX220AF-7M está estructurado en ocho secciones principales que abarcan desde las advertencias de seguridad hasta las tablas de capacidad de elevación, pasando por la descripción de los controles en cabina, las instrucciones de operación diaria y el programa completo de mantenimiento por intervalos de horas.

Detalles del Archivo

• Tipo de manual: Manual de operación y mantenimiento
• Marca: Doosan
• Modelos: DX225LCA-7M, DX200A-7M, DX220AF-7M
• Número de documento: 950106-02530ASP
• Fecha de publicación: Agosto 2021
• Idioma: Español
• Páginas: 356
• Formato: PDF
• Números de serie: 1001 y superiores
• Motor: Doosan DB58TIS

Capítulos Cubiertos

• Prólogo
• Seguridad
• Controles de funcionamiento
• Operación
• Revisión, mantenimiento y ajuste
• Transporte
• Especificación
• Índice alfabético

Seguridad

La sección de seguridad es la más extensa del manual y establece las bases para operar estas excavadoras sin incidentes. Incluye la ubicación e interpretación de todas las calcomanías de seguridad, los riesgos generales de la máquina, las precauciones en transporte, operación y mantenimiento, las advertencias sobre fluidos a presión, baterías, prevención de incendios y explosiones. También trata la estructura de protección contra vuelcos (ROPS) cuando está equipada, las precauciones con el acumulador hidráulico, los cables de alta tensión, la ventilación de escape, la exposición al amianto y a la sílice, y el manejo de residuos peligrosos para el medio ambiente.

Controles de Funcionamiento

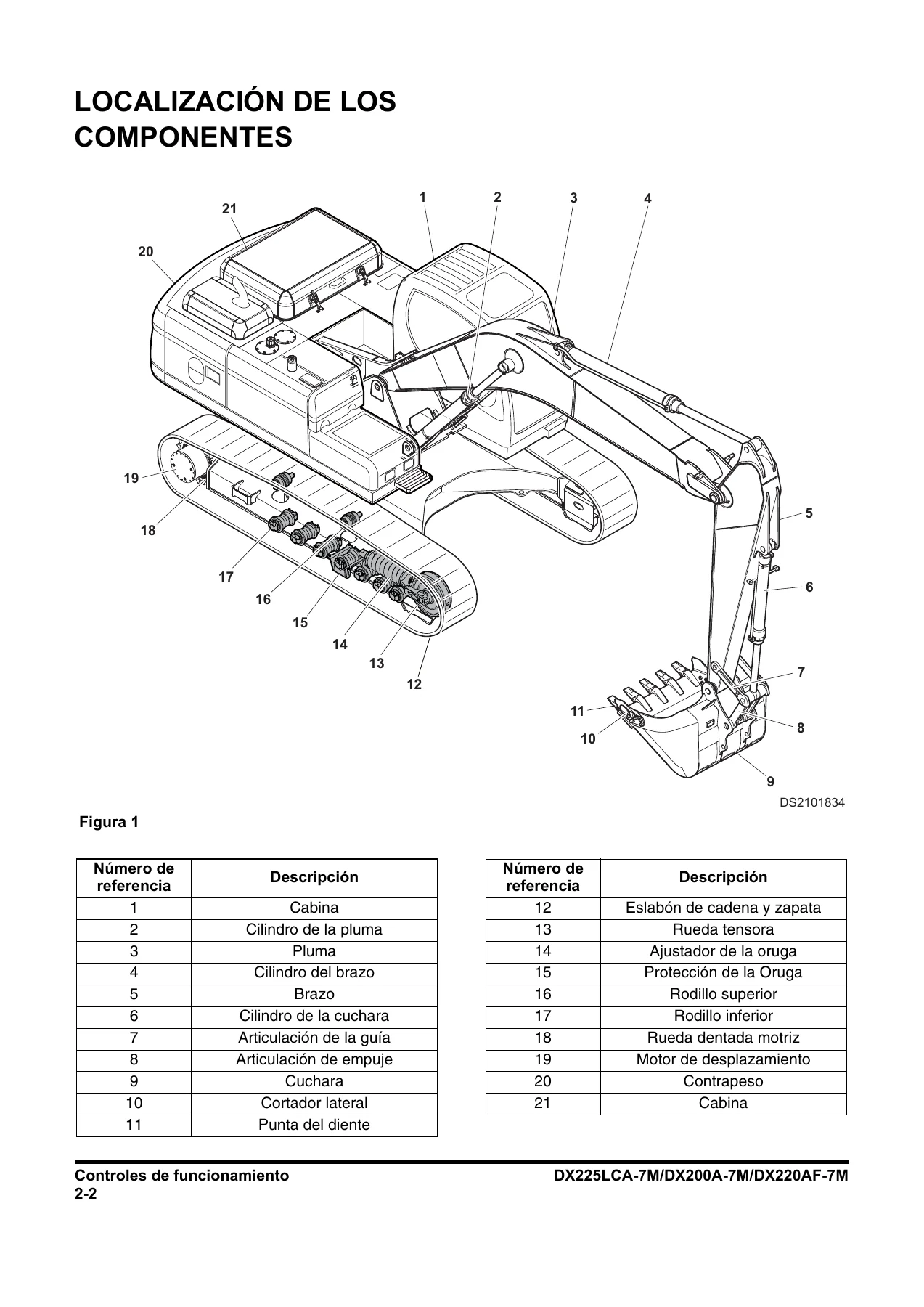

Este capítulo describe la localización de todos los componentes de la excavadora: pluma, brazo, cuchara, cilindros, orugas, ruedas motrices y tensoras, motor, radiador, filtros, depósitos de combustible y aceite hidráulico, batería, dispositivo de giro, válvula de control y acumulador. A continuación detalla la zona del operador con el asiento, las palancas de trabajo, la palanca de seguridad, el panel de instrumentos, el monitor de visualización y el menú de usuario. Se cubre el funcionamiento del panel de climatización (HVAC), los ajustes del asiento con y sin ROPS, el cinturón de seguridad, el estéreo, la pistola de aire y el compresor cuando están equipados.

Operación

Las instrucciones de operación abarcan desde el arranque en frío y en caliente del motor hasta la parada, pasando por las comprobaciones previas diarias, el calentamiento del sistema hidráulico, el uso de la palanca de seguridad, las instrucciones de desplazamiento y giro, la operación en pendientes, el estacionamiento, el procedimiento de remolque y la operación de accesorios hidráulicos como martillos rompedores. También se explican el control inteligente de la pluma flotante, el modo de refuerzo de potencia, los modos de trabajo y la elevación de objetos con y sin acoplador rápido.

Revisión, Mantenimiento y Ajuste

El capítulo de mantenimiento es el más técnico del manual. Proporciona las tablas de lubricación y revisión con los intervalos por horas de servicio (cada 10, 50, 250, 500, 1.000, 2.000, 4.000 y 12.000 horas), las capacidades de líquidos (aceite de motor, refrigerante, aceite hidráulico, combustible y aceites de engranajes), las tablas de lubricantes recomendados según temperatura ambiente, y los procedimientos paso a paso para cambiar aceites, filtros, correas, refrigerante y componentes del sistema eléctrico. Incluye también las secciones sobre el sistema de refrigeración, la bomba de transferencia de combustible, la manipulación del acumulador, la tensión de las orugas y la purga y cebado del sistema hidráulico.

Transporte

Describe los procedimientos para cargar y descargar la excavadora sobre un remolque o camión, las precauciones con rampas y superficies inclinadas, el desmontaje e instalación del contrapeso, y la elevación de la máquina con cables y eslingas homologadas.

Especificación

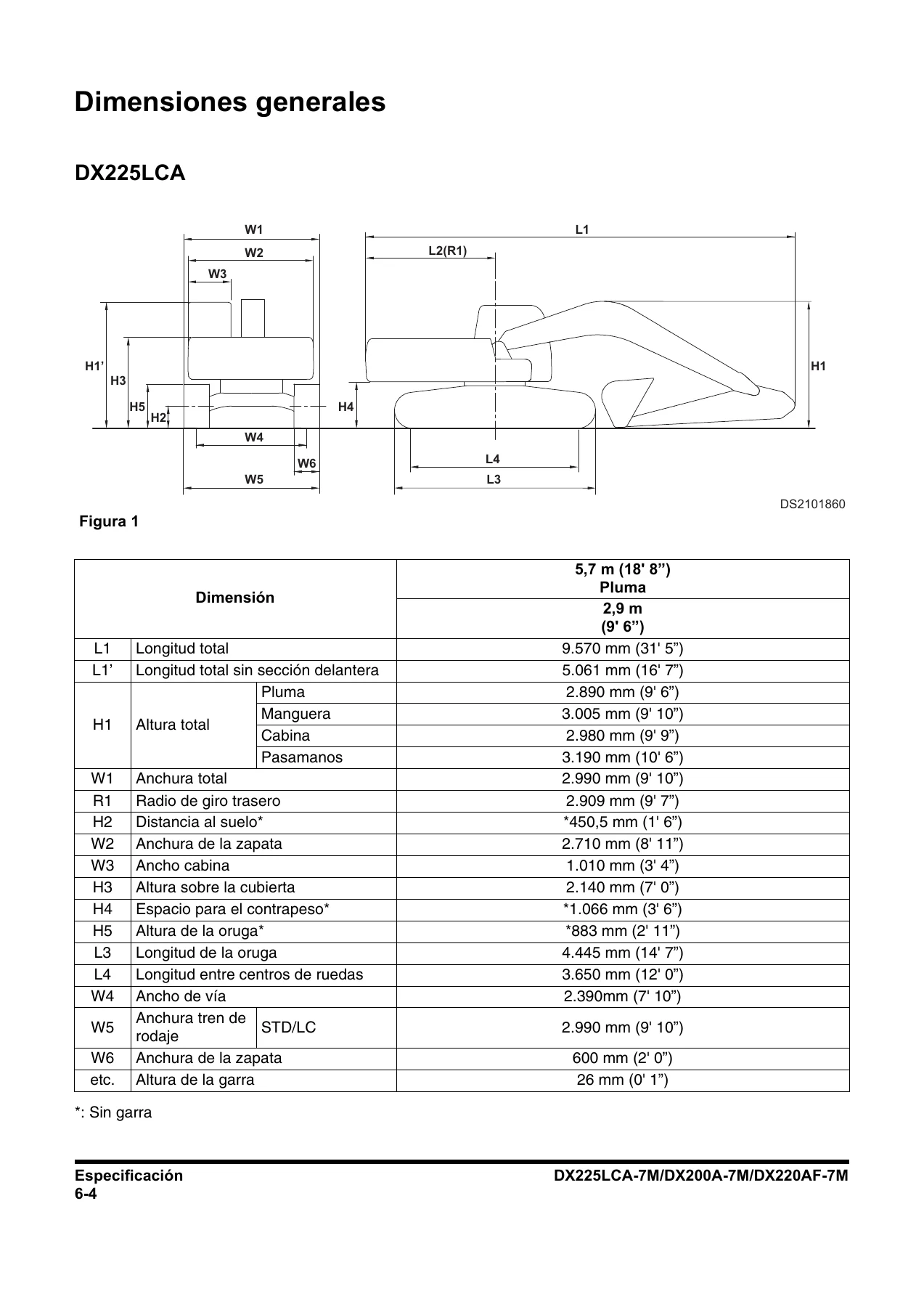

Incluye las especificaciones estándar de los tres modelos con datos de motor, potencias, par máximo, capacidades de líquidos, presiones y caudales hidráulicos, velocidades de giro y desplazamiento, fuerzas de tracción y capacidad de ascenso de pendientes. También proporciona las dimensiones generales, los pesos de los componentes desmontables, las fuerzas de excavación de brazo y cuchara, el rango de trabajo completo con alcances y profundidades, y las tablas indicadoras de capacidad nominal de elevación de la excavadora en sistema métrico e inglés.

Modelos Cubiertos

El manual de operación y mantenimiento para excavadora Doosan DX225LCA-7M, DX200A-7M y DX220AF-7M está dirigido a las tres variantes de la serie 7M con motor Doosan DB58TIS:

• DX225LCA-7M — peso en funcionamiento 21,7 toneladas métricas, cuchara 0,92 m³, oruga LC, contrapeso 4,1 toneladas
• DX200A-7M — peso en funcionamiento 20,7 toneladas métricas, cuchara 0,92 m³, oruga STD, contrapeso 3,8 toneladas
• DX220AF-7M — peso en funcionamiento 22,0 toneladas métricas, cuchara 0,92 m³, oruga forestal, contrapeso 3,8 toneladas

Sistemas y Procedimientos Incluidos

El manual cubre los sistemas clave de la máquina con detalle procedimental: el sistema hidráulico principal (bombas de pistón axial, válvula de control, cilindros, motores de giro y desplazamiento, acumulador), el sistema de refrigeración del motor, el sistema de combustible (incluida la bomba de transferencia cuando está equipada), el sistema eléctrico (baterías, fusibles, disyuntor, alternador, motor de arranque) y el sistema de aire acondicionado y calefacción de cabina.

Los procedimientos de mantenimiento van acompañados de valores concretos: pares de apriete, capacidades de llenado, presiones de trabajo, caudales, temperaturas de operación y tolerancias de desgaste. Esto permite al técnico ejecutar el servicio con las especificaciones del fabricante, sin tener que buscar datos sueltos en otras fuentes.

Para Talleres, Operadores y Flotas

Este manual de operación y mantenimiento Doosan para excavadoras DX225LCA-7M, DX200A-7M y DX220AF-7M es útil tanto para el operador que necesita conocer los controles y las comprobaciones diarias, como para el taller que realiza mantenimiento programado, diagnóstico de fallos y reparaciones mayores. También es una referencia para responsables de flota que deben planificar intervalos de servicio y controlar el estado de las máquinas.

Las secciones de seguridad y las tablas de capacidad de elevación son relevantes para cumplir con las prácticas de operación segura, mientras que las tablas de lubricación y los intervalos por horas permiten organizar el mantenimiento preventivo sin depender de la memoria o de apuntes sueltos.

Por Qué Este Manual es Útil en el Día a Día

Tener a mano el manual correcto evita errores costosos: usar el aceite equivocado, apretar un perno fuera de par, omitir una purga de aire o pasar por alto una comprobación diaria son causas habituales de averías en excavadoras de esta categoría. Este PDF reúne las instrucciones del fabricante para que cada intervención se haga según el procedimiento previsto, con los valores y las secuencias correctas.

Además, el formato PDF permite buscar por secciones, imprimir las páginas necesarias para el taller y consultarlo en cualquier dispositivo sin depender de conexión a internet. Es una herramienta de trabajo, no un libro de consulta ocasional.

Compra y Entrega

El manual se entrega en formato PDF, listo para descargar inmediatamente después de completar el pago. No hay envío físico ni espera de mensajería. Puede abrirlo en ordenador, tablet o teléfono, y también imprimirlo si prefiere trabajar con copia en papel en el taller.

Con este manual de operación y mantenimiento para excavadora Doosan DX225LCA-7M, DX200A-7M y DX220AF-7M podrá realizar desde las revisiones diarias más básicas hasta reparaciones mayores del sistema hidráulico, el motor o el sistema de refrigeración, siguiendo los pares de apriete, las capacidades y las secuencias de montaje que indica el fabricante. Disponer de las especificaciones correctas evita daños por procedimientos incorrectos, reduce el tiempo de inactividad y prolonga la vida útil de la máquina. Descargue su PDF y tenga la información técnica siempre a mano.
