Manual de Operación y Mantenimiento Doosan DX170W-7 Excavadora Hidráulica de Ruedas 2021

Description

Manual de Operación y Mantenimiento Doosan DX170W-7 – Excavadora Hidráulica de Ruedas

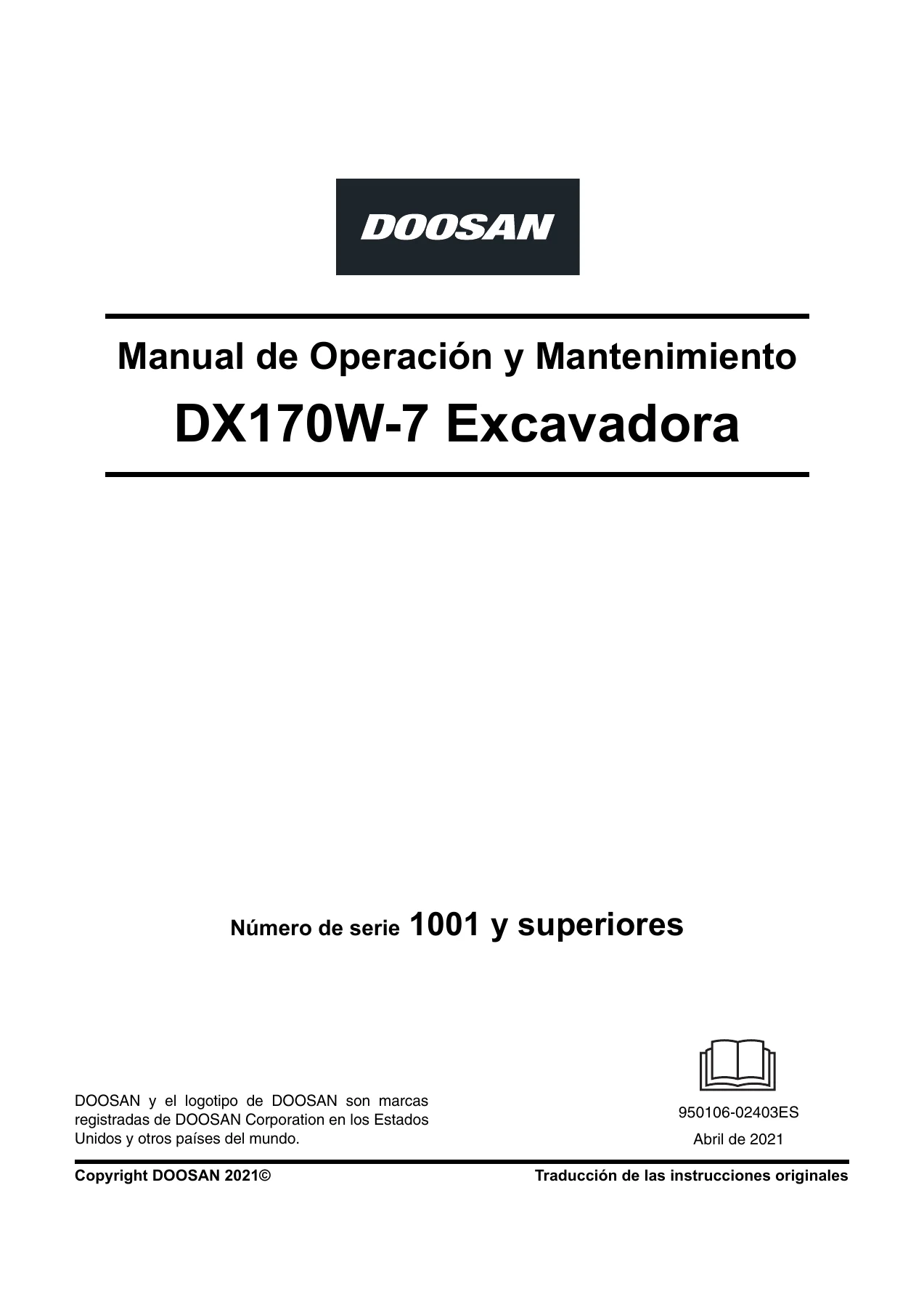

Este Manual de Operación y Mantenimiento Doosan DX170W-7 es la guía técnica completa para la excavadora hidráulica de ruedas DX170W-7, número de serie 1001 y superiores. Publicado por Doosan Infracore con el número de documento 950106-02403ES en abril de 2021, reúne en un solo volumen todo lo necesario para operar, mantener y conservar esta máquina de forma segura y eficiente.

Detalles del Archivo

• Tipo de manual: Manual de Operación y Mantenimiento
• Marca: Doosan
• Modelo: DX170W-7
• Tipo de máquina: Excavadora Hidráulica de Ruedas
• Números de serie: 1001 y superiores
• Motor: Doosan DL06 (DL06V / DL06-MFL02), UE Fase V
• Idioma: Español
• Páginas: 584
• Formato: PDF
• Número de documento: 950106-02403ES
• Fecha de publicación: Abril de 2021

Contenido del Manual

El manual se estructura en secciones claramente diferenciadas que cubren todo el ciclo de vida de la máquina:

• Prólogo: uso previsto, mantenimiento del motor y del sistema de control de emisiones, capacidad de la máquina, accesorios aprobados, número de identificación del producto (PIN) e identificación del motor.
• Seguridad: calcomanías de seguridad con y sin texto, términos de advertencia (PELIGRO, ADVERTENCIA, PRECAUCIÓN, AVISO), operar con seguridad, conocer su máquina, fluidos a presión, objetos que caen o salen despedidos, prevención de quemaduras, prevención de incendios y explosiones, batería, acumulador, extintor y botiquín, entorno y circunstancias, operación en condiciones extremas, eliminación de materiales peligrosos, ruido y vibración.

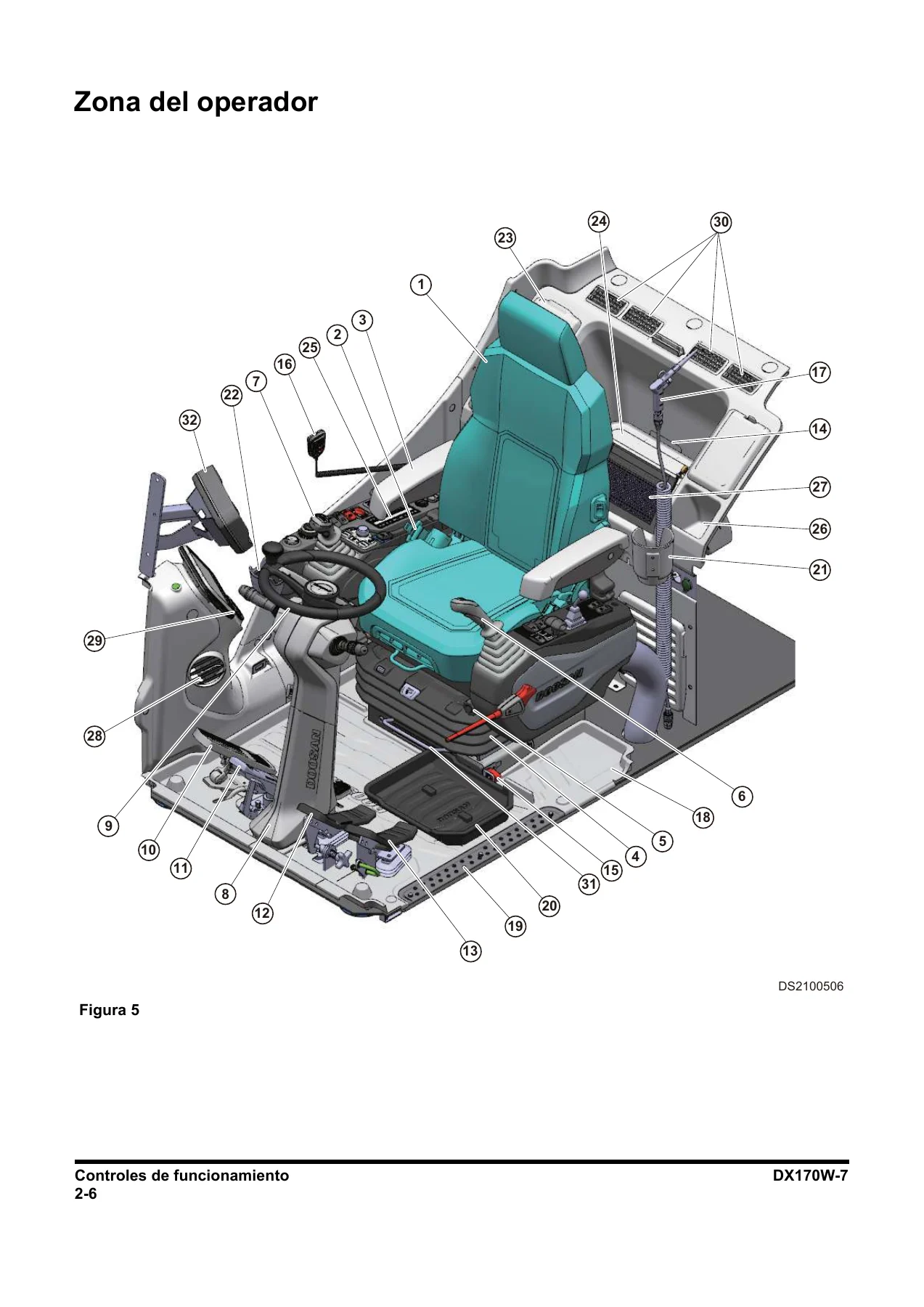

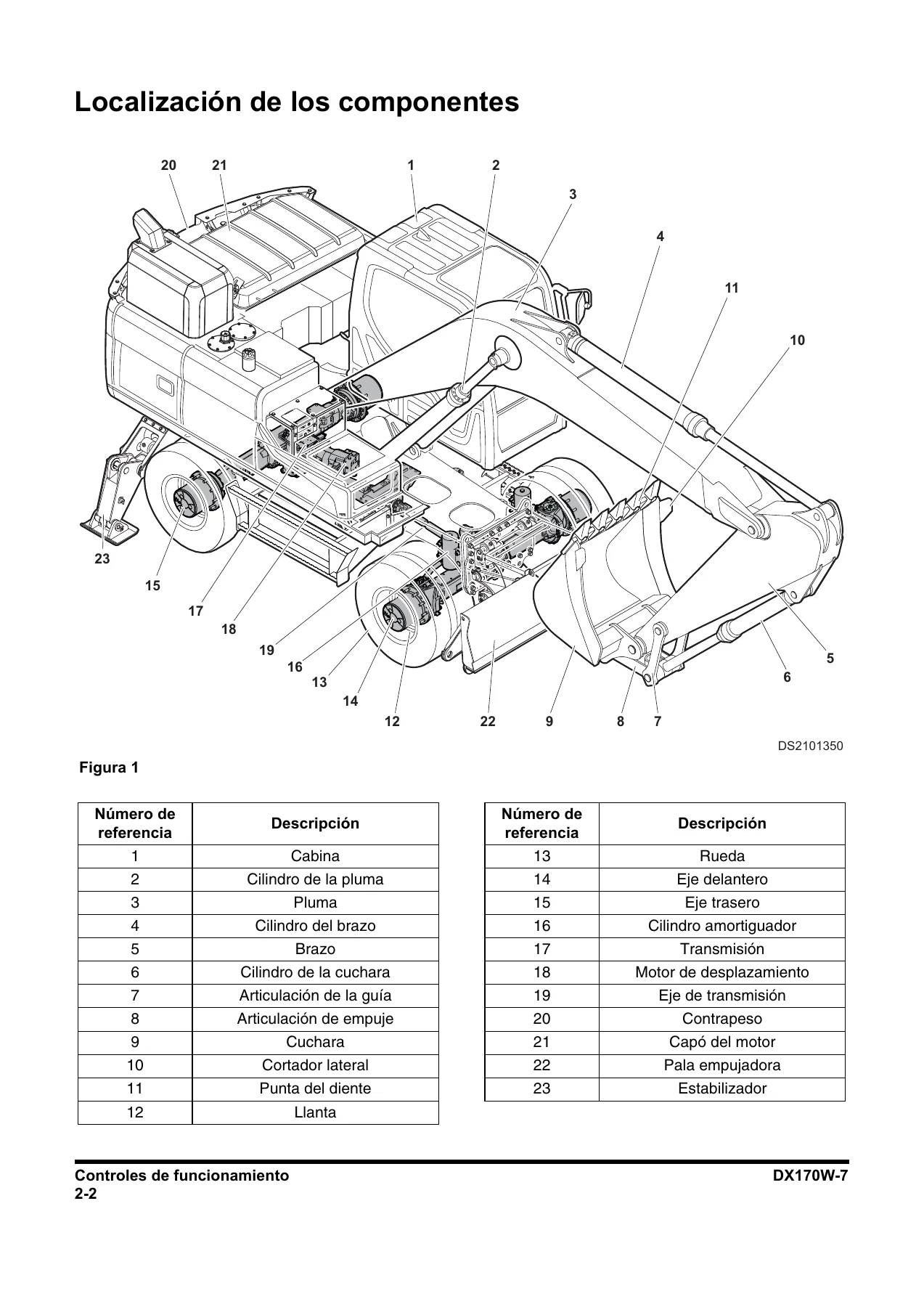

• Controles de funcionamiento: localización de componentes, zona del operador, monitor de visualización, menú de usuario, sistema de visión periférica (AVM), sistema de alarma de proximidad, climatización, ajuste del asiento, cinturón de seguridad, interruptor de parada de emergencia, herramienta para romper cristales, dispositivos eléctricos, cubiertas y puertas de acceso, calzos de rueda, pistola de aire y compresor.
• Operación: para operar una excavadora nueva, puesta en marcha y paro del motor, palanca de seguridad, desplazamiento, instrucciones de operación, precauciones en la operación, cómo estacionar la excavadora, procedimiento para remolcar, accesorios, accesorios hidráulicos opcionales, elevación de objetos, elevación de objetos con acoplador rápido.
• Revisión, mantenimiento y ajuste: información sobre el mantenimiento, posicionamiento de la máquina para el mantenimiento, acceso para realizar el mantenimiento, manipulación de aceite, combustible, DEF (AdBlue) y refrigerante, mantenimiento del sistema eléctrico, combustible, refrigerante y lubricante recomendados, capacidades de líquidos, tabla de lubricantes recomendados, intervalos de mantenimiento (10 h, 50 h, 250 h, 500 h, 1.000 h, 2.000 h, 4.000 h, 4.500 h, 12.000 h), sistema de aire acondicionado, cuchara, sistema eléctrico, sistema de refrigeración del motor, bomba de transferencia de combustible, manipulación del acumulador, neumáticos y ruedas, ventilación y cebado del sistema hidráulico, mantenimiento bajo condiciones especiales.
• Transporte: carga y descarga, desplazamiento a corta distancia por autopropulsión, procedimientos de carga/descarga del remolque, elevación de la máquina.
• Especificación: especificaciones generales, dimensiones generales, piezas desensambladas, dimensión y peso, fuerza de excavación, alcance máximo de trabajo, tablas indicadoras de la capacidad nominal de elevación de la excavadora, peso aproximado de materiales de carga.
• Índice alfabético: referencia rápida de todos los temas tratados.

En conjunto, este manual proporciona al operador y al personal de mantenimiento la información necesaria para realizar desde las comprobaciones diarias más básicas hasta los ajustes y sustituciones periódicas más complejas, incluyendo la interpretación de códigos de advertencia en el monitor, los procedimientos de regeneración del sistema de tratamiento posterior, las tablas de capacidad de elevación para distintas configuraciones de pluma, brazo, contrapeso y estabilizadores, y las especificaciones técnicas completas del motor DL06 y de todos los sistemas hidráulicos, eléctricos y de frenos.

Especificaciones Destacadas

• Peso en funcionamiento: 18,6 t (20,5 t)
• Capacidad de la cuchara SAE (PCSA): 0,66 m³ (0,86 yd³)
• Potencia nominal neta: 113,2 kW a 2.000 rpm (151 HP / 154 PS)
• Par máximo del motor: 647,2 Nm a 1.400 rpm (477,3 ft lb)
• Presión del sistema hidráulico: 350 / 370 kg/cm² (trabajo/desplazamiento)
• Caudal máximo: 2 x 167 L/min (2 x 44,1 U.S. gpm)
• Capacidad del depósito de combustible: 275 L (72,68 U.S. gal)
• Capacidad de aceite hidráulico: 96 L nivel / 238 L sistema
• Velocidad de desplazamiento: 37 (alta) / 10 (baja) / 3 (arrastre) km/h
• Velocidad de giro: 10,6 rpm
• Ascenso de rampas: 33° (64% de pendiente)
• Radio mínimo de giro: 2.770 mm (9′ 1″)

Para Qué Sirve Este Manual

Con el Manual de Operación y Mantenimiento Doosan DX170W-7 usted podrá realizar correctamente las tareas de mantenimiento diario, semanal, mensual, trimestral, semestral y anual; interpretar y solucionar los avisos y códigos de fallo que aparecen en el monitor; ajustar presiones y caudales del sistema hidráulico; sustituir filtros, aceites y refrigerantes según los intervalos recomendados; cambiar neumáticos y ajustar su presión; purgar el sistema hidráulico y el circuito de frenos; ejecutar los procedimientos de regeneración del sistema SCR; y consultar las tablas de capacidad de elevación para operar con seguridad dentro de los límites de la máquina.

También le permitirá conocer los procedimientos de seguridad para evitar accidentes, las precauciones específicas para trabajar en pendientes, en agua, en zonas polvorientas o con temperaturas extremas, y la forma correcta de remolcar, cargar y transportar la excavadora.

Compatibilidad y Modelos Cubiertos

Este manual está específicamente redactado para la excavadora hidráulica de ruedas Doosan DX170W-7 con número de serie 1001 y superiores, equipada con motor Doosan DL06 (DL06V / DL06-MFL02) y certificación de emisiones UE Fase V. Las tablas de capacidad de elevación incluyen configuraciones con pluma de una pieza de 5,1 m y pluma articulada de 5,2 m, brazos de 2,1 m, 2,5 m y 3,0 m, contrapesos de 3,2 t y 3,7 t, y diferentes combinaciones de pala empujadora y estabilizadores delanteros y traseros.

Por Qué Elegir Este Manual

Se trata del documento técnico completo que Doosan edita para esta máquina, con todos los datos de servicio, pares de apriete, capacidades, presiones, intervalos y procedimientos. No es un resumen ni una guía genérica: es el manual que permite mantener la excavadora en condiciones óptimas de funcionamiento, prolongar su vida útil, reducir averías y trabajar con la seguridad que exige una máquina de este tamaño y complejidad.

Entrega Inmediata en PDF

Recibirá el manual en formato PDF, listo para descargar inmediatamente después de la compra. Puede consultarlo en cualquier dispositivo —ordenador, tableta o teléfono— y, si lo prefiere, imprimir las páginas que necesite para tenerlas a mano en el taller o en la cabina de la máquina. Sin envíos, sin esperas y sin gastos de envío adicionales.
