Kubota M5040 M6040 M7040 Manual de Taller en Español 2011 – PDF

Description

Kubota M5040 M6040 M7040 Manual de Taller en Español 2011 – PDF

El Kubota M5040 M6040 M7040 Manual de Taller en Español 2011 – PDF reúne información de construcción, funcionamiento, diagnóstico, comprobación, ajuste, desmontaje, montaje y mantenimiento para los tractores M5040, M6040 y M7040. El manual está organizado para que el personal de servicio pueda pasar de la identificación y el mantenimiento periódico a la reparación de sistemas concretos, utilizando especificaciones de servicio, pares de apriete, límites permisibles, procedimientos ilustrados y datos de comprobación.

La cobertura contempla configuraciones ROPS y CABIN, versiones 2WD y 4WD, y referencias a los modelos Hydraulic Shuttle y Synchro Shuttle cuando el procedimiento cambia según el sistema instalado. También diferencia componentes y procedimientos asociados a los motores E2 y E3 donde corresponde. Las páginas de especificaciones identifican los motores V3007-DI-E2, V3007-DI-TE3, V3307-DI-E2 y V3307-DI-TE3 dentro de la cobertura del M5040, M6040 y M7040.

Detalles del archivo

• Tipo de manual: Manual de taller
• Marca: Kubota
• Modelos: M5040, M6040, M7040
• Idioma: Español
• Páginas: 612
• Formato: PDF
• Fecha: Julio de 2011

Alcance técnico y configuraciones

Este manual de taller Kubota M5040 M6040 M7040 no se limita a una guía de mantenimiento. La parte General establece identificación del tractor, precauciones de servicio, manejo de componentes eléctricos, lubricantes, combustible, refrigerante, pares de apriete y programación de mantenimiento. A partir de allí, el documento desarrolla los mecanismos y el servicio de motor, embrague, transmisión, eje trasero, frenos, eje delantero, dirección, sistema hidráulico, sistema eléctrico y cabina.

Los datos iniciales permiten distinguir configuraciones ROPS y CABIN y comparar versiones 2WD y 4WD. Entre las especificaciones visibles se incluyen capacidades de combustible de 70 L para ROPS y 90 L para CABIN, 11 L de aceite de motor con filtro y 8 L de refrigerante. El sistema hidráulico se documenta con una capacidad de bomba de 41,6 L/min, presión del sistema de 19,1 MPa, enganche de tres puntos categorías SAE 1 y 2, fuerza máxima de elevación de 1900 kg en los puntos de elevación y 1500 kg a 24 pulgadas detrás de esos puntos. La TDF independiente gira en sentido horario vista desde la parte trasera y trabaja a 540 min−1 (rpm) a 2160 min−1 (rpm) del motor.

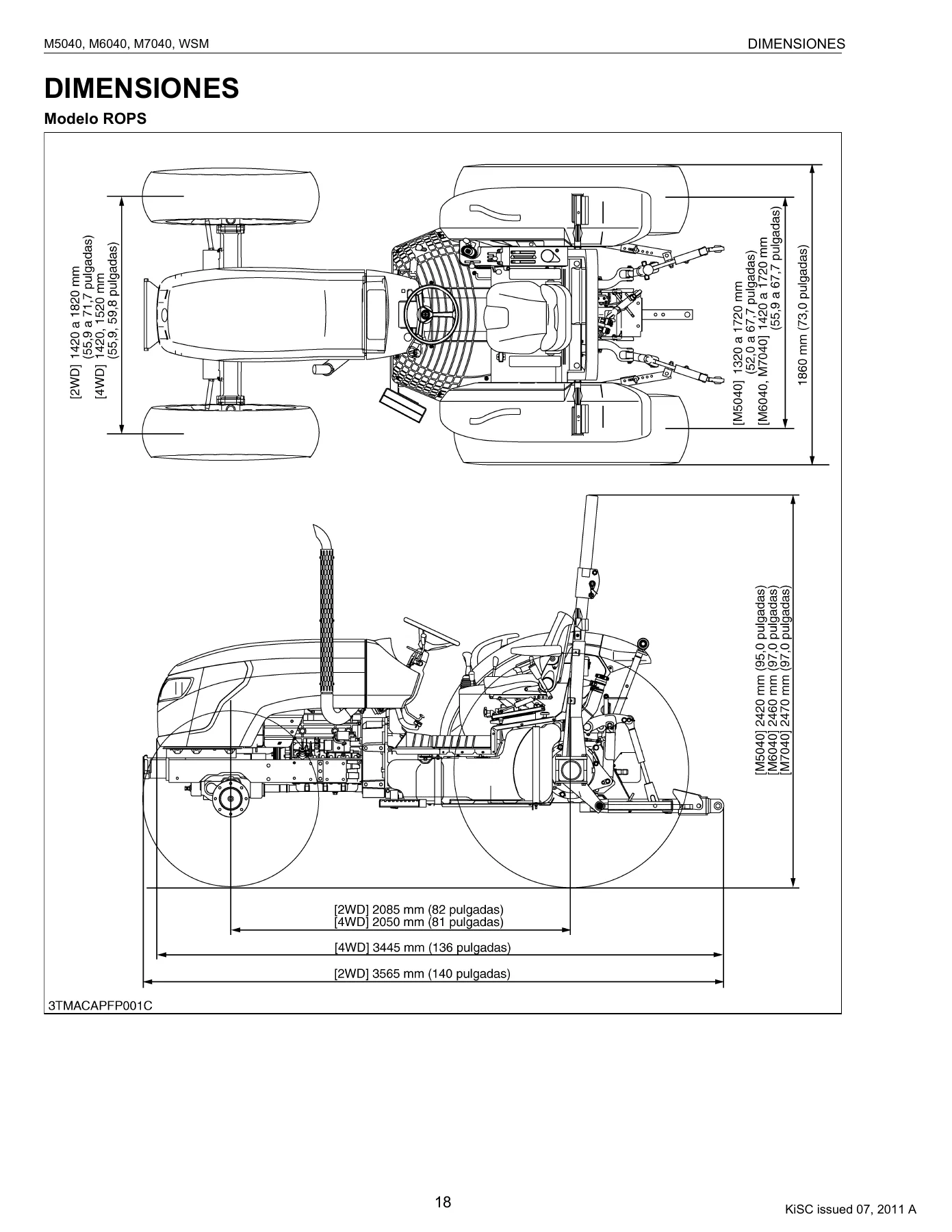

La sección General también incluye una tabla de velocidades de desplazamiento, dibujos dimensionales para modelos ROPS y CABIN, capacidades de lubricantes y fluidos, pares de apriete para elementos de fijación y acoples hidráulicos, presiones de inflado y ajustes de huella. Los intervalos de mantenimiento abarcan comprobaciones diarias y tareas de las primeras 50 horas, además de puntos de servicio cada 50, 100, 200, 300, 400, 600, 800, 1500 y 3000 horas, junto con tareas anuales y cada dos años.

Capítulos cubiertos

• General
  • Identificación del tractor, modelos ROPS y CABIN, motor E3B y números de cilindros
  • Precauciones generales y precauciones para piezas y cables eléctricos
  • Lubricantes, combustible, líquido refrigerante y pares de apriete
  • Mantenimiento, comprobaciones periódicas y herramientas especiales
  • Llantas, ajuste de huella, presión e inyección de líquido
  • Limitaciones de los implementos
• 1. Motor
  • Descripción y cuerpo del motor: bloque, camisa de enfriamiento, culata, pistón y balanceador
  • Sistema E-CDIS de inyección directa central y configuración del tren de engranajes
  • Sistemas de lubricación y enfriamiento
  • Sistema de combustible, gobernador, boquillas e inyección
  • Admisión, escape, turbocompresor y EGR en motores E3
  • Diagnóstico, especificaciones de servicio, comprobaciones, ajustes, desmontaje, montaje y servicio
• 2. Embrague
  • Embrague del motor: construcción, funcionamiento y flujo de aceite
  • Embrague de la TDF, flujo de aceite y válvula del embrague de la TDF
  • Comprobaciones, ajustes, separación de conjuntos, desarme, armado y mantenimiento
• 3. Transmisión
  • Modelos Hydraulic Shuttle y Synchro Shuttle
  • Mecanismo de ir y venir, cambio y válvula del mecanismo hidráulico
  • Lubricación de la transmisión
  • Palanca de mando, caja de cambios principal, alojamiento del embrague, caja de transmisión, diferencial y engranajes de la TDF
• 4. Eje trasero
  • Construcción y funcionamiento
  • Diagnóstico de fallas, especificaciones de servicio y pares de apriete
  • Separación, desarme, armado y servicio de la caja del eje trasero
• 5. Frenos
  • Construcción y funcionamiento
  • Diagnóstico, especificaciones de servicio y pares de apriete
  • Comprobación y ajuste del pedal, desmontaje de disco y plato, desarme y servicio
• 6. Eje delantero
  • Configuraciones 2WD y 4WD
  • Diferencial de deslizamiento limitado LSD para M7040
  • Comprobaciones, desmontaje del eje delantero, engranaje diferencial, piñón cónico y servicio
• 7. Dirección
  • Mecanismo y cilindro de dirección
  • Controlador de dirección y bomba hidráulica
  • Procedimientos ROPS/CABIN y 2WD/4WD para desmontaje, desarme, armado y servicio
• 8. Sistema hidráulico
  • Circuito hidráulico total para Hydraulic Shuttle y Synchro Shuttle
  • Sistema hidráulico del acople de tres puntos, bloque hidráulico y mecanismo del varillaje
  • Control de posición, control de arrastre y cilindro hidráulico
  • Bomba, válvulas de alivio y seguridad, varillaje, brazo de elevación y ajuste de velocidad de descenso
• 9. Sistema eléctrico
  • Diagramas de cableado para ROPS y CABIN y arnés del motor
  • Circuitos de arranque, recarga, iluminación, lámparas de trabajo, radio, desempañador, aire acondicionado y limpiaparabrisas
  • Panel de instrumentos, indicadores, sistema OPC y comprobaciones eléctricas
  • Batería, fusibles, conexiones a tierra, bujías de precalentamiento, motor de arranque, solenoide de parada y alternador
• 10. Cabina
  • Sistema de aire acondicionado: construcción, funcionamiento, compresor, unidad, control y flujo de aire
  • Circuito eléctrico, relés e interruptor del soplador
  • Diagnóstico, especificaciones, pares de apriete y precauciones de refrigeración
  • Herramientas de servicio, detección de fugas, descarga, purga, recarga y comprobación del refrigerante R134a

En conjunto, estos capítulos permiten seguir la relación entre el funcionamiento de cada sistema y su procedimiento de servicio. El técnico puede consultar primero el principio de operación y después pasar a diagnóstico, valores de comprobación, pares de apriete, desmontaje y montaje. Esta estructura es especialmente útil cuando una avería requiere confirmar medidas o límites antes de decidir si una pieza debe ajustarse, repararse o sustituirse.

Motor, transmisión y tren de potencia

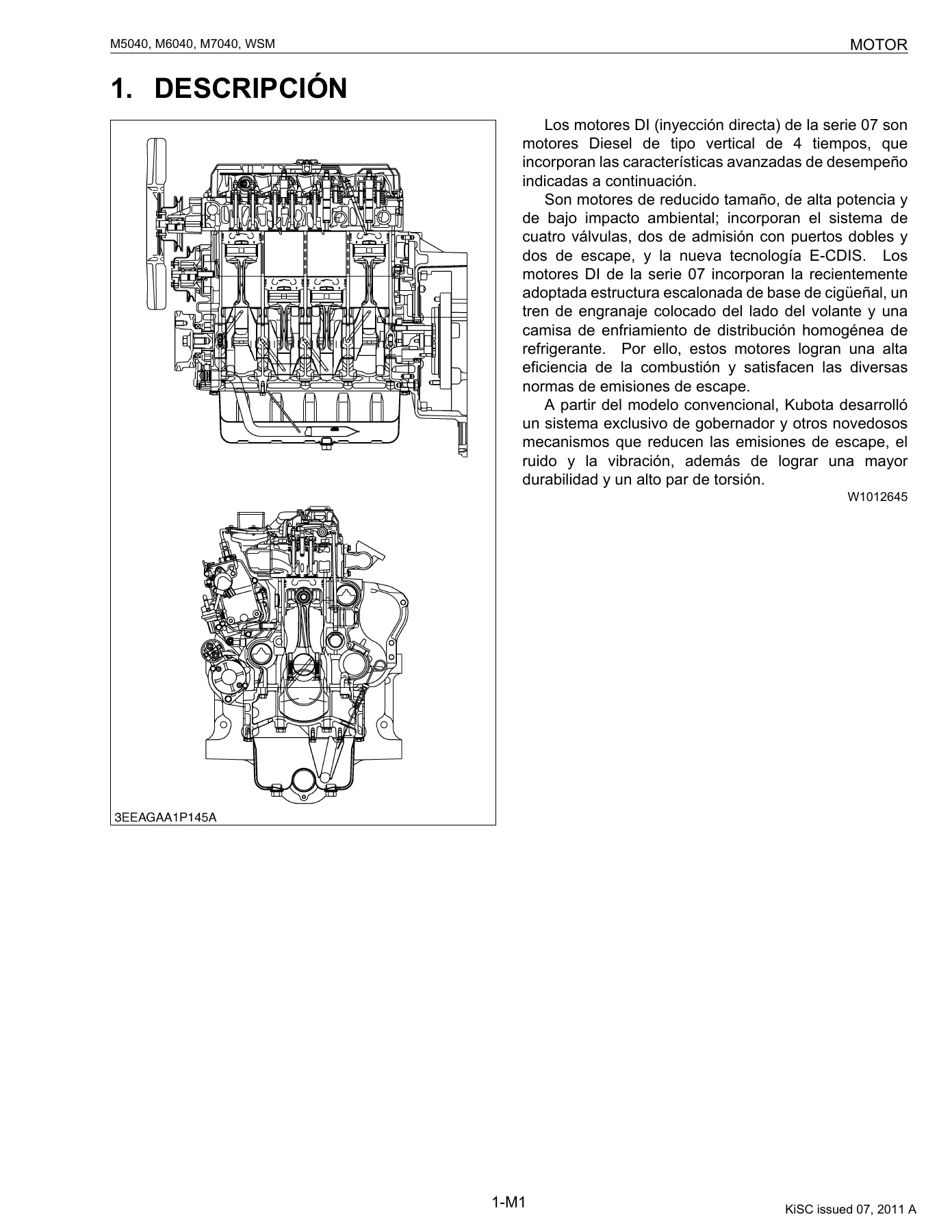

La sección del motor describe los motores Diesel DI de la serie 07, de cuatro tiempos, refrigerados por agua y con cuatro cilindros. El manual explica la culata de cuatro válvulas, el sistema E-CDIS de inyección directa central, el tren de engranajes, pistones, balanceador dinámico, enfriador de aceite, termostato, derivación del sistema de enfriamiento, gobernador, sistema de combustible y, para los motores E3, el turbocompresor y la recirculación de gases de escape. Las especificaciones iniciales muestran 3053 cm3 para la familia V3007 y 3331 cm3 para la V3307, con velocidad nominal de 2600 min−1 (rpm).

El trabajo sobre el tren de potencia continúa en los capítulos de embrague y transmisión. El manual separa los procedimientos para Hydraulic Shuttle y Synchro Shuttle cuando corresponde, cubre el mecanismo de ir y venir, la caja de cambios principal, la caja de transmisión, los engranajes del diferencial y la caja de engranajes de la TDF. Para reparaciones que requieren separación de conjuntos, se incluyen secuencias de desmontaje y armado para modelos ROPS y CABIN.

IMAGES PREVIEW

Hidráulica, dirección, frenos y ejes

La información hidráulica sigue los circuitos completos y el funcionamiento del acople de tres puntos. Se documentan bomba hidráulica, bloque hidráulico, control de posición y arrastre, cilindro, válvulas de alivio y seguridad, varillaje y mecanismo de elevación. El capítulo de dirección añade procedimientos para el controlador, la bomba y los cilindros de dirección, con diferencias para 2WD, 4WD, ROPS y CABIN. Los capítulos de eje delantero, eje trasero y frenos complementan esta cobertura con diagnóstico, valores de servicio, desmontaje y comprobación de componentes.

Para el mantenimiento periódico, el Kubota M5040 M6040 M7040 Manual de Taller en Español 2011 – PDF aporta instrucciones concretas para cambio de aceite, filtros, fluido de transmisión, aceite del diferencial y de los ejes delanteros, inspección de correas, batería, sistema de combustible, mangueras, refrigeración, ajuste de convergencia y pares de las ruedas. También incluye presión de llantas, tamaños admitidos, ajustes de huella y limitaciones de implementos, además de datos para cargadora frontal, remolque y otros equipos dentro de las tablas de límites del manual.

Electricidad y cabina

El sistema eléctrico incorpora diagramas de arneses y circuitos para las variantes ROPS y CABIN. Se cubren arranque, recarga, iluminación, fusibles, panel de instrumentos, sensores, sistema OPC de presencia del operador, alternador, motor de arranque, bujías de precalentamiento y solenoide de parada. En las configuraciones CABIN se añaden los circuitos del aire acondicionado, radio, desempañador y limpiaparabrisas.

El capítulo de cabina profundiza en el sistema de aire acondicionado y el refrigerante R134a. Incluye construcción y funcionamiento, compresor, unidad de aire acondicionado, control del sistema, flujo de aire, circuitos eléctricos, comprobación con múltiple de medidores, detección de fugas, descarga, purga y recarga. Esto permite consultar el circuito y después seguir el procedimiento de comprobación o servicio apropiado.

Una referencia de trabajo para reparación y diagnóstico

Con el Kubota M5040 M6040 M7040 Manual de Taller en Español 2011 – PDF puede abordar mantenimiento programado, diagnóstico de fallas, comprobaciones y ajustes, trabajos de motor, embrague y transmisión, servicio de ejes y frenos, pruebas de dirección e hidráulica, reparación eléctrica y procedimientos del sistema de aire acondicionado. Disponer de los valores, límites, pares de apriete, capacidades y secuencias de desmontaje dentro del mismo manual ayuda a realizar cada trabajo siguiendo las especificaciones y procedimientos indicados para estos tractores.

La entrega es inmediata en formato PDF después del pago: no hay envío físico ni tiempo de transporte. Puede abrir el manual en un ordenador, tableta o teléfono compatible con PDF y también imprimir las páginas que necesite para llevarlas al área de trabajo.
