Manual de Taller Motores Diésel Kubota Serie 03-E2B – D1403 D1503 D1703 V1903 V2003 V2203 F2803 – PDF en Español

Description

Detalles del Archivo

• Tipo de manual: Manual de taller para motores diésel
• Marca: Kubota
• Serie: 03-E2B
• Idioma: Español
• Número de páginas: 129
• Formato: PDF
• Fecha de publicación: Agosto 2005
• Editor: KUBOTA Corporation

Capítulos Cubiertos

• Preámbulo y normas de seguridad
• Generalidades
• Mecanismo
• Servicio

Generalidades

Este apartado cubre la identificación del motor mediante el nombre del modelo y el número de serie, con el sistema de codificación por letras y números que indica el mes y año de fabricación. Incluye la designación de los números de cilindros (N° 1 a N° 5 según el modelo) y una completa lista de verificación de mantenimiento con intervalos que van desde las primeras 50 horas hasta las 3000 horas o 2 años. También se detallan los puntos de verificación diaria (nivel de aceite, refrigerante, electrolito de batería), el cambio de aceite y filtro, la limpieza del elemento del limpiador de aire, la sustitución del filtro de combustible, la verificación de mangueras y abrazaderas, la tensión de la correa del ventilador y el uso de herramientas especiales con sus dimensiones y procedimientos de fabricación.

Mecanismo

Describe la construcción y el funcionamiento del cuerpo del motor, incluyendo la culata semiflotante con junta de goma que mantiene la tapa a 0,5 mm de la culata para reducir el ruido, y el sistema de respiradero cerrado que recircula los gases al colector de admisión a través de una válvula y un filtro de aceite. El capítulo del sistema de carburante explica el regulador de velocidad que equilibra la fuerza centrífuga de las bolas de acero con la tensión de los muelles para mantener constante el régimen del motor según la carga.

Servicio

Constituye la sección más extensa del manual e incluye tablas de diagnóstico de averías que relacionan síntomas como el motor que no arranca, el funcionamiento irregular, el escape blanco, azul o negro, la falta de potencia, el consumo excesivo de aceite, la baja presión de aceite, el sobrecalentamiento y la descarga rápida de la batería con sus causas probables y soluciones. Se incluyen especificaciones de mantenimiento con valores de fábrica y límites permitidos para el cuerpo del motor, el sistema de lubricación, el sistema de refrigeración, el sistema de carburante y el sistema eléctrico, así como pares de apriete generales y especiales. Los procedimientos de verificación cubren la presión de compresión, el juego de válvulas, la presión de aceite, la tensión y el desgaste de la correa del ventilador, el escape de la tapa del radiador, la temperatura de apertura del termostato, la distribución de la inyección, la estanqueidad y la presión de la bomba de inyección, la presión y atomización de los inyectores, la revisión del turbocompresor y el desmontaje y montaje de componentes como la culata, la caja de cambio, los piñones de distribución, el pistón, el cigüeñal, el motor de arranque y el alternador, con sus correspondientes procedimientos de mantenimiento y sustitución de piezas.

Modelos y Aplicaciones

Este manual abarca los motores diésel Kubota de la Serie 03-E2B en sus variantes de 3, 4 y 5 cilindros. Los modelos D1403-E2B, D1503-E2B y D1703-E2B comparten la configuración de 3 cilindros con 92,4 mm de carrera, mientras que los V1903-E2B, V2003-TE2B, V2003-E2B y V2203-E2B incorporan 4 cilindros y el F2803-E2B cuenta con 5 cilindros. Todos son motores verticales, enfriados por agua, de 4 tiempos, con cámara de combustión esférica E-TVCS, bomba de inyección Bosch tipo mini, inyector tipo mariposa y lubricación forzada mediante bomba trocoide. La potencia varía desde 18,8 kW hasta 37,3 kW en régimen nominal según el modelo, con regímenes máximos en vacío de 3000 rpm y regímenes de ralentí mínimo entre 700 y 850 rpm.

Su Compra

Tener a mano este manual de taller de la Serie 03-E2B de Kubota marca la diferencia entre una reparación improvisada y un trabajo profesional. Cada procedimiento viene respaldado por valores de fábrica verificados, secuencias de apriete, herramientas especiales dimensionadas y tablas de diagnóstico que le permiten ahorrar horas de prueba y error. Ya sea que esté ajustando el juego de válvulas, calibrando la presión de inyección de los inyectores, sustituyendo los casquillos del cigüeñal o diagnosticando una fuga en el turbocompresor, este manual le proporciona las especificaciones y los pasos exactos que necesita para trabajar con confianza y precisión.

La descarga es inmediata en formato PDF, sin envíos ni esperas. Puede consultarlo desde cualquier dispositivo — ordenador, tablet o teléfono — e imprimir únicamente las páginas que necesite llevar al taller. El archivo queda disponible para consultarlo tantas veces como quiera, sin caducidad ni restricciones.

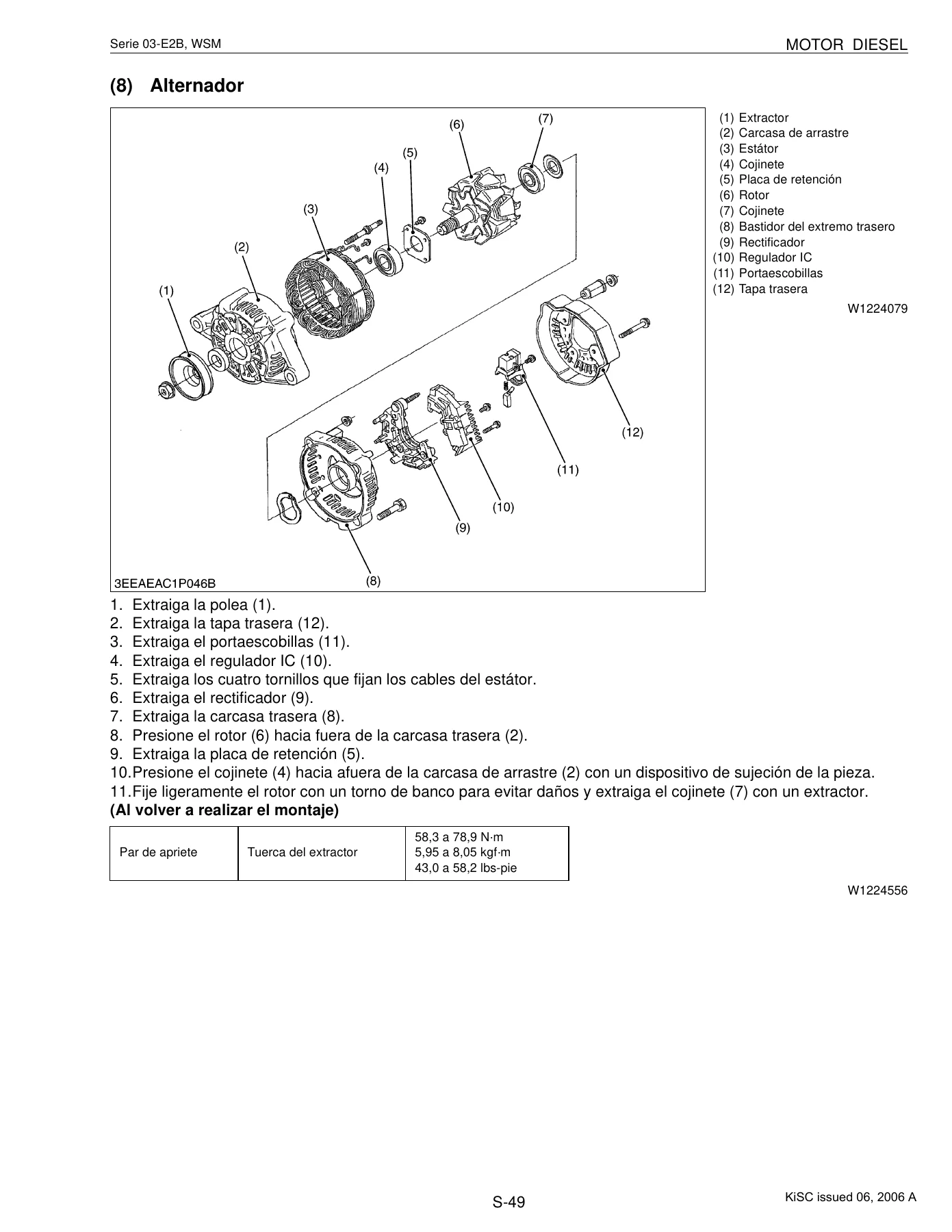

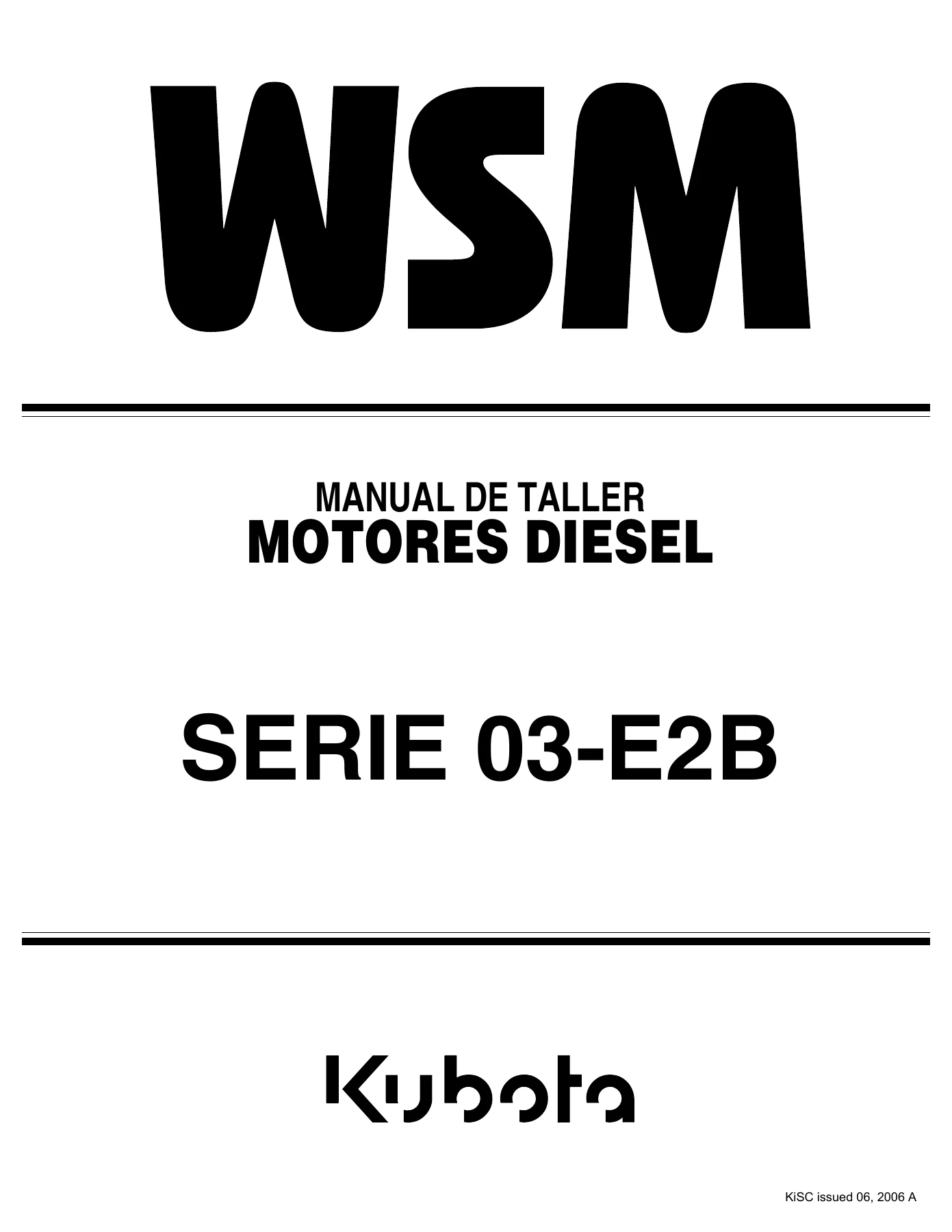

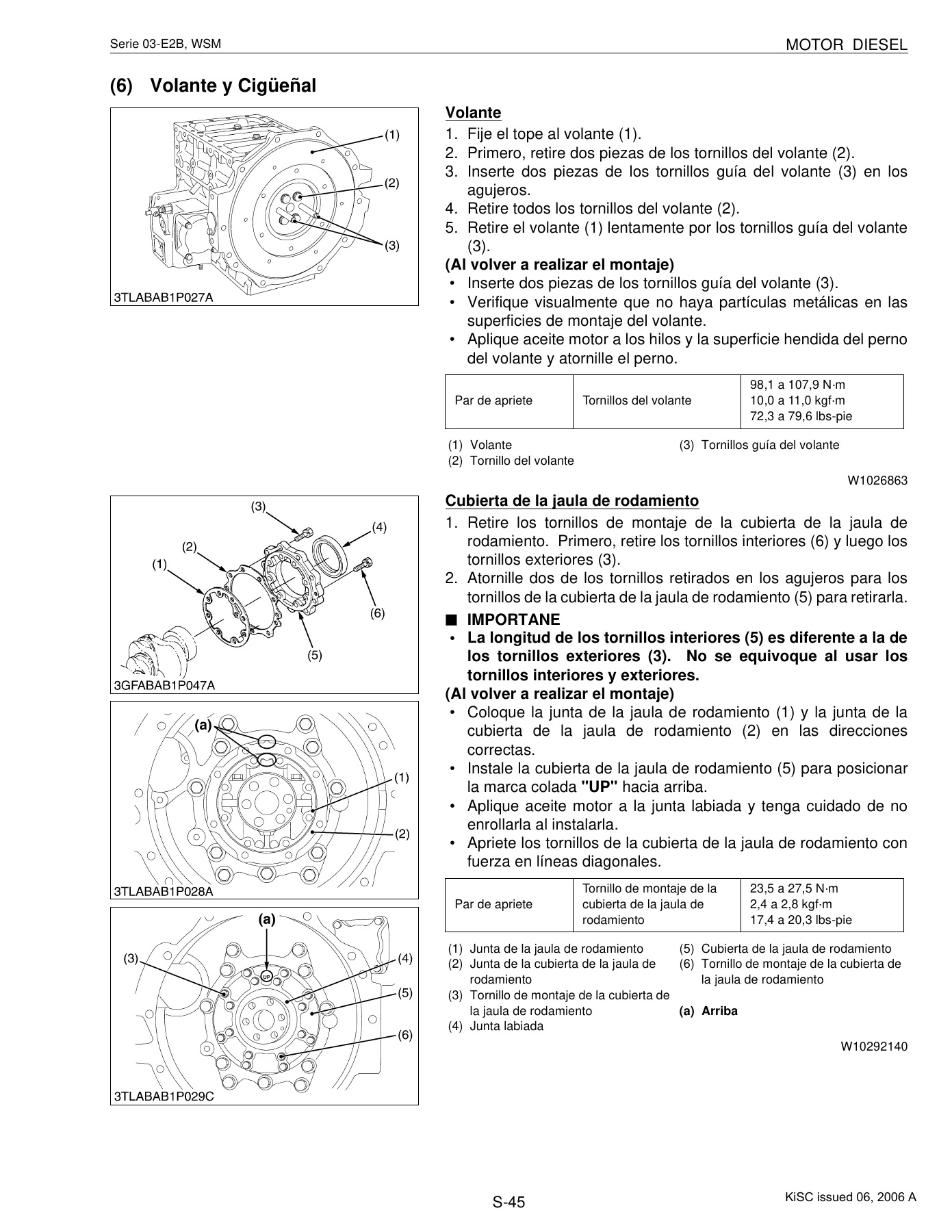

IMAGES PREVIEW
