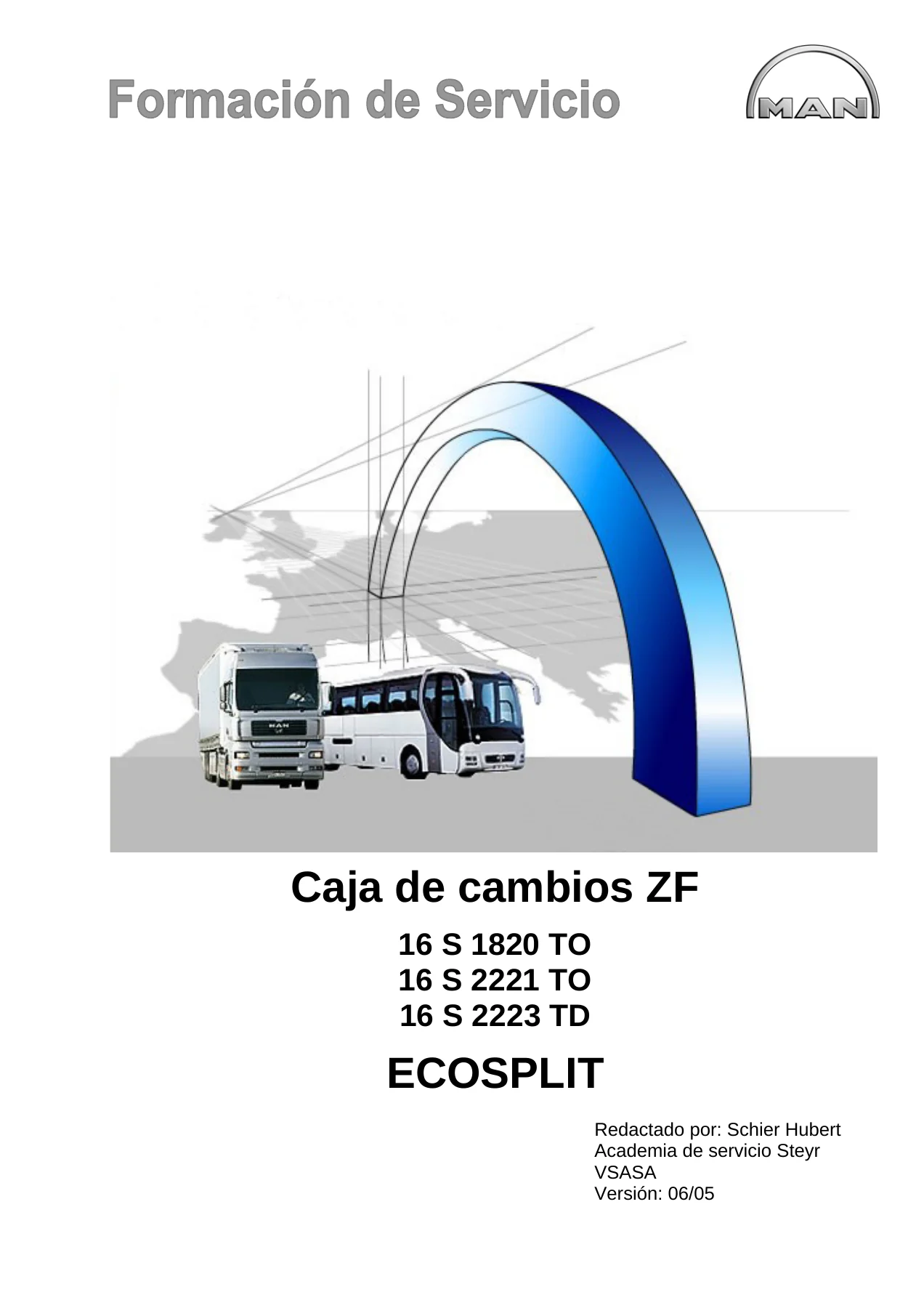

Manual de Transmisión MAN ZF 16 S 1820 TO a 16 S 2223 TD ECOSPLIT – Formación de Servicio

Description

Manual de Transmisión MAN ZF Ecosplit 16 S

Este Manual de Transmisión MAN ZF 16 S 1820 TO a 16 S 2223 TD ECOSPLIT es la guía de formación de servicio oficial para técnicos y mecánicos que trabajan con las cajas de cambios manuales ZF Ecosplit montadas en camiones y autobuses MAN. Redactado por la Academia de Servicio de MAN, este documento proporciona una cobertura técnica exhaustiva, detallando desde los principios básicos de funcionamiento hasta los procedimientos más complejos de desmontaje, montaje y ajuste de la caja de cambios. Si busca un manual de taller MAN ZF Ecosplit completo y detallado en español, esta es la referencia definitiva.

Detalles del Archivo

• Tipo de Manual: Formación de Servicio / Manual de Taller
• Marca: MAN
• Modelos Cubiertos: ZF 16 S 1820 TO, 16 S 2221 TO, 16 S 2223 TD, y serie Ecosplit 16 S
• Idioma: Español
• Número de Páginas: 195
• Formato: PDF
• Fecha de Versión: 06/05

Contenido del Manual de Formación de Servicio

El Manual de Transmisión MAN ZF 16 S 1820 TO a 16 S 2223 TD ECOSPLIT está estructurado para guiar al técnico a través de todos los sistemas de la transmisión, ofreciendo explicaciones teóricas y procedimientos prácticos paso a paso. Los capítulos principales cubren:

• Modificaciones desde 2002 y nueva denominación de cajas de cambios

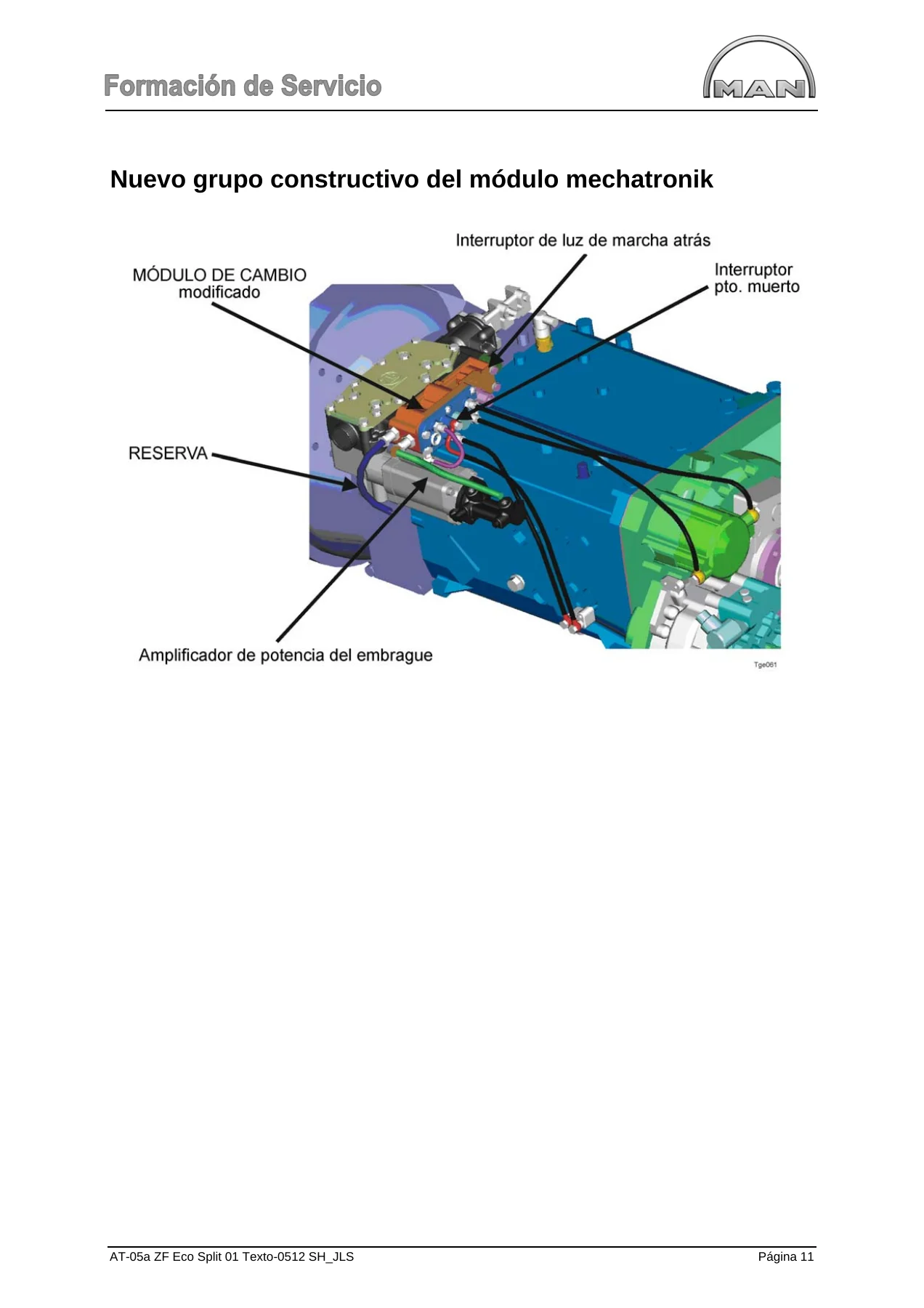

• Módulo Mechatronik: diferencias entre New Ecosplit y Mechatronic
• Descripción de funcionamiento: H simple, Super H, Comfort-Shift y Comfort-Split
• Caja de cambios TGA y control del embrague (FFR, sensores, servo del embrague)
• Sistema de cambio de marchas HGS (Hydraulic Gear Shift)
• Descripción de la caja de cambios ZF 16 S y sincronización (ZF-BK, ZF-D)
• Mantenimiento, lubricantes y volúmenes de llenado
• Instrucciones de remolcado
• Desmontaje y montaje de ejes (entrada, principal, intermedio), grupo de gama, carcasa y torreta
• Ajustes, pares de apriete y límites de desgaste
• Esquemas de conexiones del sistema neumático y eléctrico (FFR)

Este manual de reparación de caja de cambios MAN ZF no se limita a una descripción superficial; profundiza en la mecánica interna de la transmisión. Aprenderá a interpretar los esquemas neumáticos y eléctricos, diagnosticar fallos en el módulo mechatrónico, calibrar el sensor de recorrido del embrague y realizar el ajuste milimétrico de los ejes y sincronizaciones. La sección de desmontaje y montaje es particularmente detallada, incluyendo el uso de herramientas especiales, temperaturas de calentamiento para rodamientos y engranajes, y el orden exacto de las arandelas de compensación para garantizar un juego axial correcto.

Valor Técnico para el Profesional

Las cajas de cambios ZF Ecosplit son componentes críticos en la cadena cinemática de vehículos pesados. Un diagnóstico preciso y una reparación correcta son esenciales para evitar fallos catastróficos y costosas paradas del vehículo. Este manual de taller MAN ZF 16 S proporciona los valores exactos de apriete (como los 250 Nm para los tornillos articulados de las horquillas o los 150 Nm para las tuercas de seguridad del pistón) y las tolerancias de desgaste (por ejemplo, el límite de 0.8 mm para los anillos de sincronización).

Además, el manual aborda la evolución tecnológica de estas transmisiones, explicando las diferencias entre la serie Mechatronic y la nueva Ecosplit, lo que es vital para los talleres que dan servicio a flotas mixtas. La inclusión de la lista rápida de comprobación del FFR (Fahrzeug-Funktions-Rechner) permite realizar un diagnóstico eléctrico sistemático, ahorrando horas de trabajo en la identificación de fallos.

Por qué elegir este Manual de Transmisión MAN

Contar con la documentación técnica correcta marca la diferencia entre un taller generalista y un especialista en vehículos industriales. Este manual de formación de servicio MAN le permitirá:

• Realizar reparaciones complejas con la seguridad de seguir los procedimientos del fabricante.

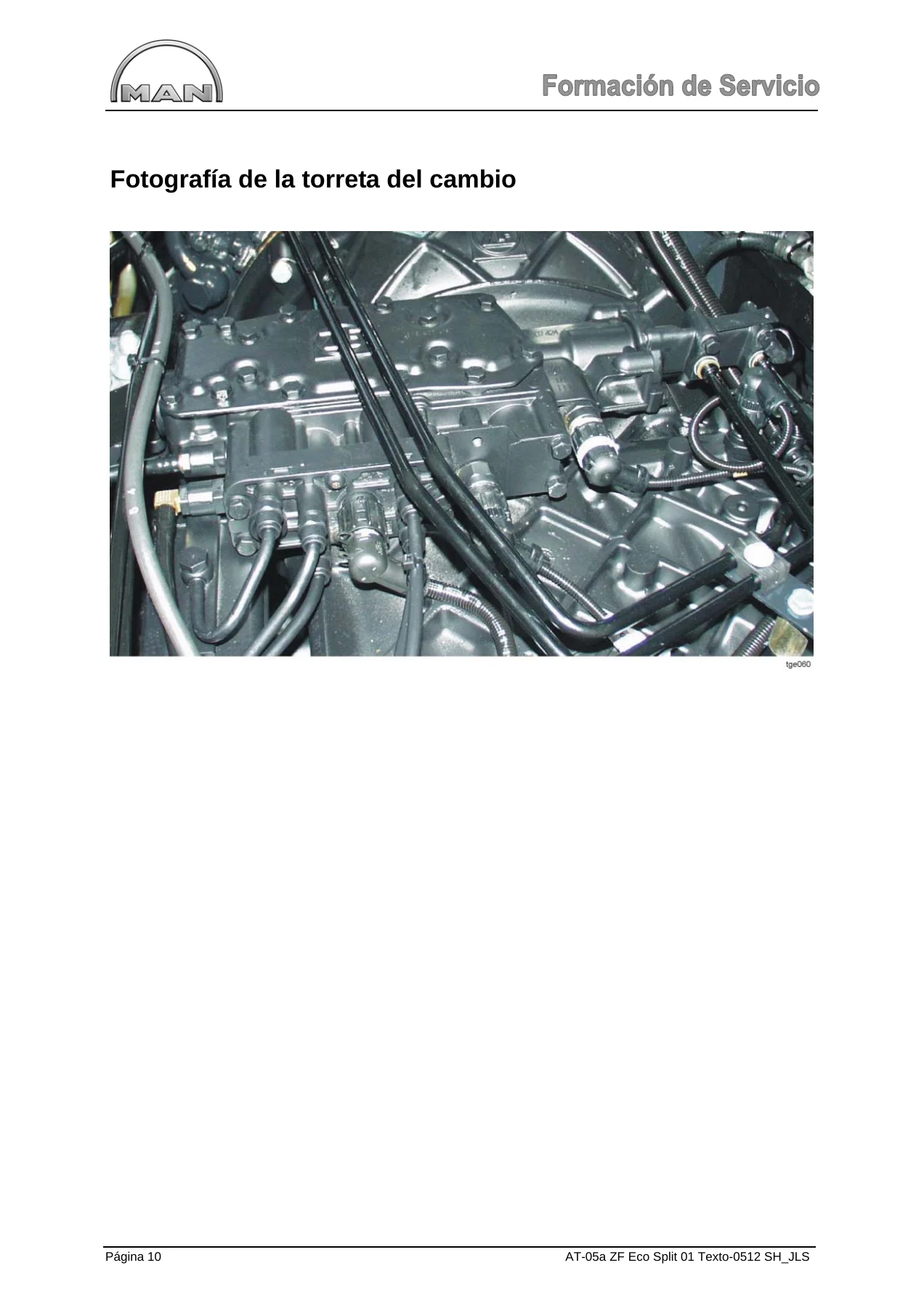

• Identificar correctamente los componentes de la torreta del cambio y el módulo mechatrónico.
• Evitar daños en el sistema hidráulico HGS utilizando el líquido Pentosin CHF 11 S y los procedimientos de purga correctos.
• Interpretar y solucionar problemas en el sistema neumático de cambio de grupo divisor y grupo de gama.

Entrega Instantánea

Recibirá el Manual de Transmisión MAN ZF 16 S 1820 TO a 16 S 2223 TD ECOSPLIT inmediatamente después de completar su compra. No hay costos de envío ni tiempos de espera. El archivo PDF se puede visualizar en cualquier dispositivo (ordenador, tablet o smartphone) y puede imprimir las páginas que necesite para tenerlas a mano en el taller. Invierta en la herramienta de trabajo más importante para el mantenimiento de su flota o taller de reparaciones.

IMAGES PREVIEW
