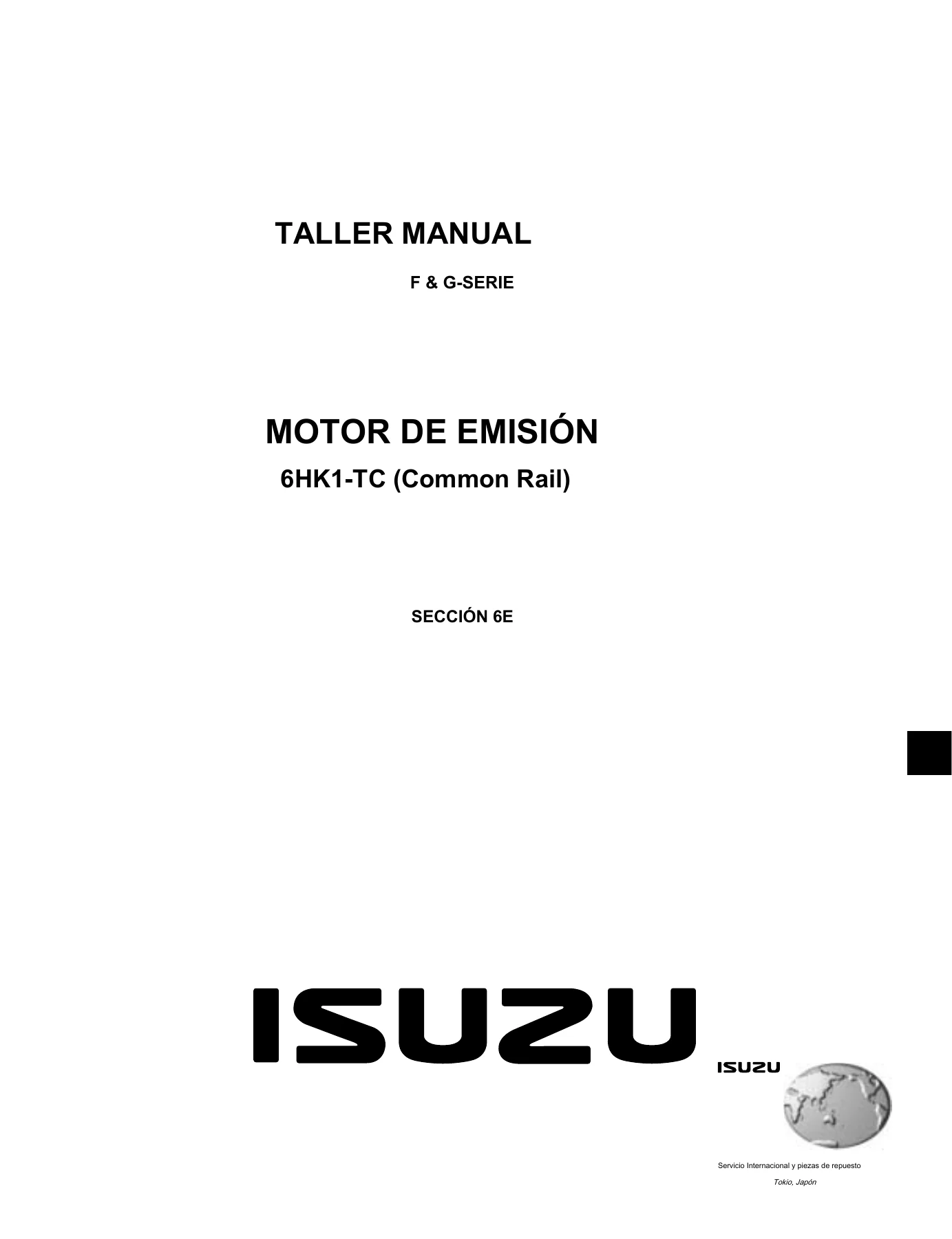

Manual de Taller Isuzu 6HK1-TC Common Rail – Sección 6E: Motor Eléctrico de Emisión y Diagnóstico (FRR, SFS, FSR, FTR, FTS, FVR)

Description

Detalles del archivo

• Tipo de documento: Manual de taller — Sección 6E, Motor eléctrico de emisión y diagnóstico
• Marca: Isuzu
• Modelos aplicables: FRR, SFS, FSR, FTR, FTS, FVR
• Año de modelo: 2003 y vehículos posteriores
• Motor: 6HK1-TC (Common Rail)
• Idioma: Español
• Número de documento: 6HKEED-WE-0325AR
• Formato: PDF
• Extensión: 275 páginas

Contenido de este manual de taller

• Descripción general y cómo proceder con la resolución de problemas
• Análisis de los problemas del cliente (hoja de comprobación del sistema de control del motor)
• Símbolos y abreviaturas
• Piezas de circuito eléctrico: colores de cables, codificación de raya y tamaño del cable
• Esquema del sistema de combustible y configuración del sistema (1 y 2)

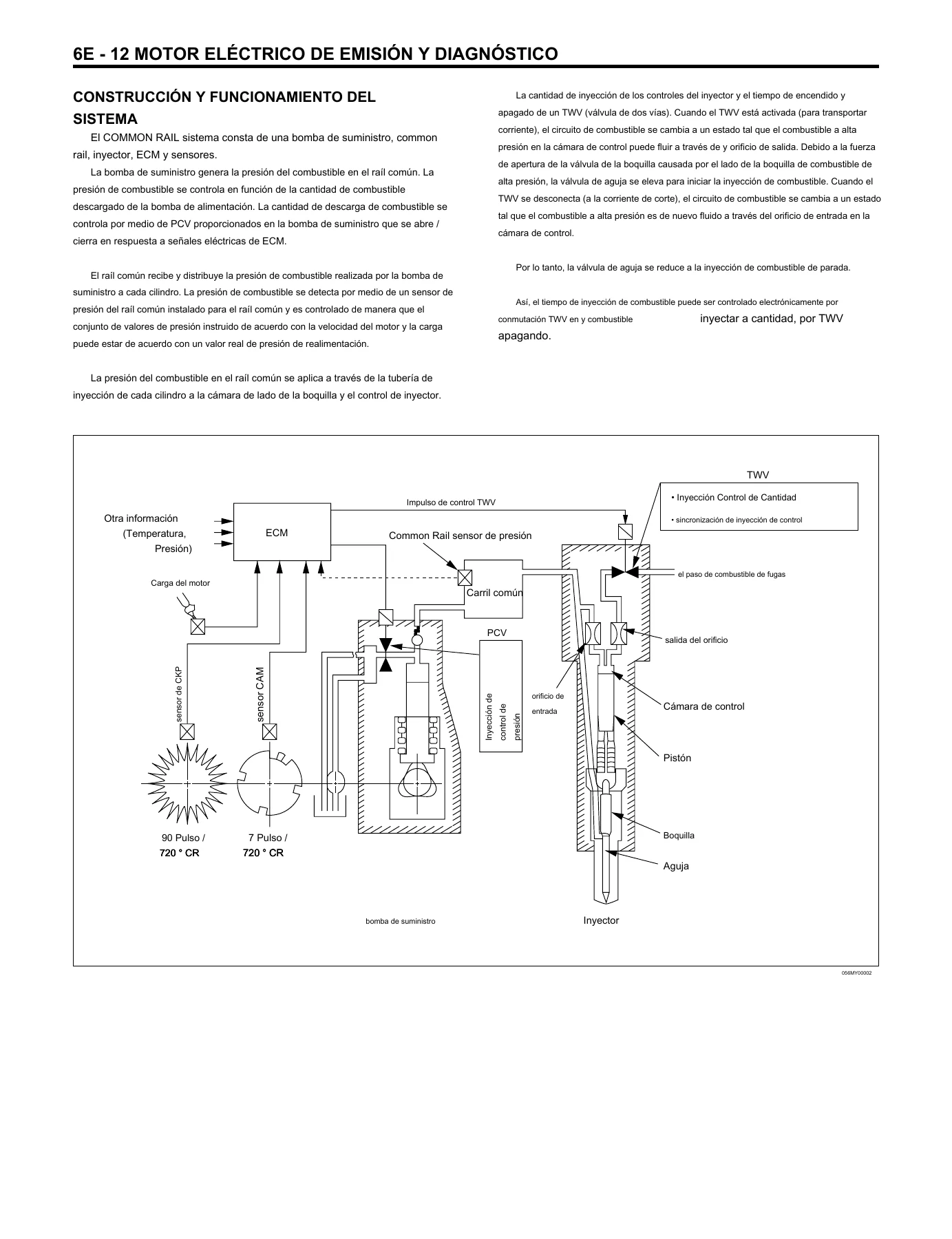

• Construcción y funcionamiento del sistema Common Rail
• Bomba de suministro: construcción, operación y válvula de control (PCV)
• Limitador de presión
• Inyector: válvula de dos vías (TWV), cámara de control, pistón y boquilla
• Sensor de presión Common Rail
• Sensor de impulso y sensor BARO
• Sensor de velocidad del vehículo (VSS)
• Sensor de temperatura del aire de admisión (IAT)
• Sensor de posición del acelerador PTO
• Diagnósticos basados en estrategia
• Información de servicios generales y cuestiones DAB de facilidad de servicio
• Diagnóstico a bordo (OBD): MIL, DLC, ciclo de calentamiento, términos comunes
• Herramienta Tech 2: conexión, adaptador, programación, instantáneas y trazado gráfico
• Decimales / hexadecimales binarios / conversiones
• Verificación de la reparación del vehículo
• Lectura y borrado de DTC con Tech 2 o interruptor

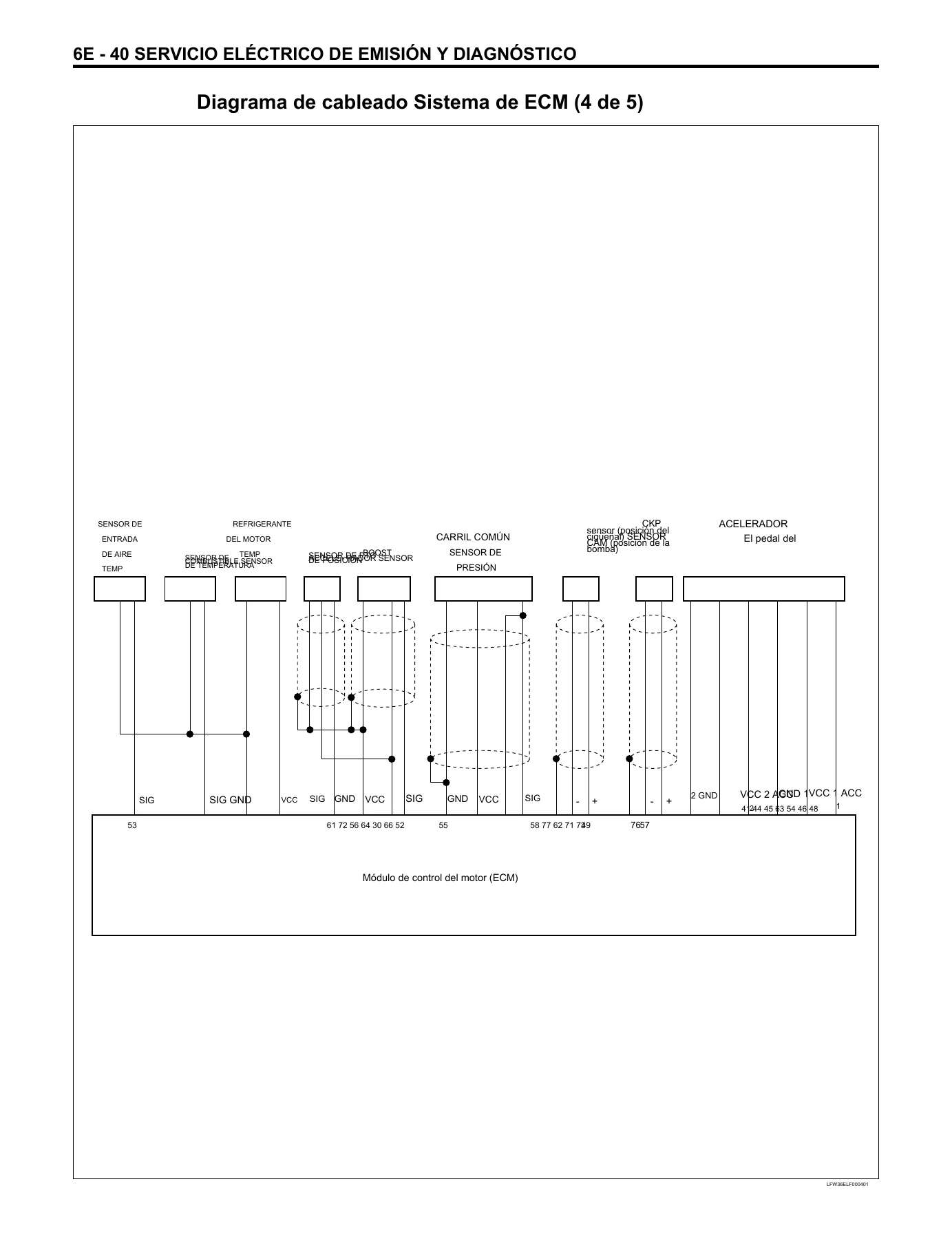

• Diagramas de cableado del sistema ECM (1 a 5)
• Ubicación de conectores, relés, sensores e interruptores
• Módulo de control del motor (ECM): apariencia y detalle de 40 y 80 pines
• Gráfico de entrada / salida del ECM y asignación de pines del conector
• Indicación de diagnóstico y lectura del parpadeo de la luz indicadora
• Modo distribuidor 1 y Modo distribuidor 2
• Valores típicos de datos de escaneado
• Definiciones de datos del motor
• Diagnóstico por síntoma: dificultad de arranque, motor gira pero no arranca, caza, vacilación, ralentí alto, humo blanco o azul, humo negro, falta de poder
• Error de salida del tacómetro (sin DTC)
• Error del freno de escape (sin DTC)
• Error PTO (Power Take Off) (sin DTC)
• Error del sensor de velocidad del vehículo (sin DTC)
• Verificación del sistema Common Rail de diagnóstico
• OBD Diagrama de revisión diagnóstico
• Gráfico No MIL y Gráfico MIL No flash
• Gráfico motor no arranca
• Comprobar inyección de combustible y relación de temporización (motor apagado / en marcha)
• Retención de la bomba de alimentación (motor apagado / en marcha)
• Control de los inyectores (motor apagado / en marcha)
• Comprobar la presión de combustible en el carril común (motor apagado / en marcha)
• Sistema de control de combustible (comprobación del amortiguador de flujo)
• Lista de códigos DTC: 14, 15, 22, 23, 24, 25, 28, 32, 33, 34, 35, 42, 65, 71, 115, 118, 151, 158, 159, 211, 217, 218, 226, 227, 245, 247, 248, 261 a 266, 271 a 276, 416, 417, 421 y 543
• ECM descripción: función, voltaje, precauciones de servicio, equipo eléctrico del mercado de accesorios y daños por descargas electrostáticas
• Servicio en el vehículo: sensor de temperatura del combustible, sensor ECT, sensor CKP, sensor de presión Common Rail y ECM
• Artículos de trabajo en eléctricos: notas, cable de batería, manejo de conectores, extracción e inserción de pines y empalme de cable
• Herramientas especiales

Qué aporta este manual al técnico

Este manual de taller Isuzu 6HK1-TC Common Rail está dedicado por completo al Motor eléctrico de emisión y diagnóstico, es decir, a la capa electrónica del sistema Common Rail: cómo el ECM lee los sensores, cómo controla la válvula de control de la bomba, los inyectores y el limitador de presión, y cómo se traduce todo eso en códigos de diagnóstico y síntomas verificables. No es un resumen genérico del motor: es el documento al que se acude cuando aparece una MIL encendida, un ralentí inestable o un motor que gira pero no arranca, y se necesita el procedimiento exacto, el pin correcto y el valor correcto.

La estructura sigue el flujo real de trabajo en el taller. Empieza con el análisis de la queja del cliente y una inspección visual guiada, continúa con la conexión del Tech 2 al DLC y la lectura de códigos, y a partir de ahí ofrece tres caminos según lo que aparezca en pantalla: un DTC claro, ningún DTC, o un síntoma sin código asociado. Cada uno de esos caminos tiene su propio árbol de decisión, con los pasos numerados, el valor esperado en cada medición y la acción correctiva cuando la lectura se sale del rango.

Para el trabajo eléctrico, el manual incluye la asignación completa de pines de los conectores de 40 y 80 vías del arnés del motor, el gráfico de entrada y salida del ECM, los diagramas de cableado del sistema ECM repartidos en cinco láminas y la localización física de relés, sensores e interruptores. Los valores de resistencia y tensión de los sensores clave están impresos junto a cada procedimiento, lo que permite comprobar un sensor CKP, un sensor CAM, una PCV o un inyector sin depender de estimaciones.

La parte de códigos de diagnóstico es especialmente extensa. Además de las tablas paso a paso para cada DTC, se explica el significado de los códigos que no encienden la MIL, los códigos que solo se registran en memoria y aquellos que aparecen de forma intermitente. También se detalla el modo distribuidor, con los patrones de parpadeo de la luz indicadora para leer códigos sin herramienta de exploración, algo útil cuando el Tech 2 no está disponible.

Por qué este manual marca la diferencia

El sistema Common Rail del 6HK1-TC trabaja con presiones que en el limitador llegan a valores muy altos, y con componentes electromagnéticos que no admiten improvisación. Sustituir un inyector o una PCV sin seguir la secuencia correcta, o ajustar el sensor de posición del acelerador sin respetar los valores de reposición, lleva directamente a un diagnóstico erróneo y a piezas cambiadas sin necesidad. Este manual existe precisamente para evitar eso: cada procedimiento indica qué medir, entre qué pines, con qué instrumento y qué lectura debe obtenerse.

Al tratarse de documentación de la propia serie F y G, los valores, las designaciones de pin y las rutinas de diagnóstico corresponden exactamente a los vehículos FRR, SFS, FSR, FTR, FTS y FVR con motor 6HK1-TC Common Rail, año de modelo 2003 y posteriores. Eso lo convierte en una referencia directa para flotas, talleres independientes y propietarios que hacen su propio mantenimiento y necesitan entender qué está midiendo realmente el ECM.

Entrega

El archivo se entrega como PDF de descarga inmediata, sin envíos ni esperas. Puede consultarse en cualquier ordenador, tablet o teléfono, y las páginas de diagramas y tablas se pueden imprimir para tenerlas junto al vehículo durante la diagnosis. Con este manual de taller Isuzu 6HK1-TC Common Rail Sección 6E, el diagnóstico eléctrico del sistema de emisión deja de ser un proceso por prueba y error y pasa a ser una secuencia documentada, repetible y verificable.
