Manual de Taller Komatsu PC5500-11 T2 — Excavadora Hidráulica para Minería

El Komatsu PC5500-11 T2 Manual de Taller es la guía de servicio técnica completa para la excavadora hidráulica para minería PC5500-11 T2, a partir del número de serie 15191. Esta publicación de 1820 páginas en formato PDF reúne los procedimientos de inspección, mantenimiento, diagnóstico y reparación que Komatsu Alemania GmbH ha preparado para esta máquina. Se trata de la traducción al español del manual original en inglés, Lanzamiento 0, marzo de 2023, y cubre la excavadora bimotor tanto en su versión diésel como eléctrica.

La PC5500-11 T2 es una excavadora de gran tonelaje montada sobre orugas, con pesos operativos entre 537 y 556 toneladas y cucharón estándar de 29 m³. El manual de taller recoge los sistemas principales de la máquina: hidráulica de implementos, circuito de giro con motores de cilindrada variable, circuito de traslación con junta rotativa, sistema de tensado hidráulico de orugas, sistema de lubricación central (SLS, CLS1/2), enfriamiento de aceite hidráulico, controladores CR720, sistema de monitoreo y control, escalera de acceso hidráulica, brazo de servicio, aire acondicionado y equipos de temperatura profunda opcionales.

Detalles del Archivo

• Tipo de documento: Manual de taller (Shop Manual)
• Marca: Komatsu
• Modelo: PC5500-11 T2
• Números de serie: 15191 y superiores
• Idioma: Español (traducción del original en inglés)
• Número de páginas: 1820
• Formato: PDF
• Número de documento: TIENDA-10 15191-xD-GB-0 (y series TIENDA-40 / TIENDA-50)
• Edición: Lanzamiento 0
• Fecha de publicación: 03/2023
• Titular de derechos: 2023 KOMATSU ALEMANIA GmbH

Contenido del Manual

La división del aglutinante organiza este manual de taller en cinco partes principales, cada una de las cuales desarrolla un aspecto clave del servicio de la PC5500-11 T2:

• Parte 00 — Prólogo e instrucciones de seguridad: presentación del manual, información de seguridad, niveles de presión sonora y vibraciones en cabina, precauciones generales de operación, prevención de fuego, salidas de emergencia, protección personal, precauciones de mantenimiento, fluidos a alta presión y equipos especiales de seguridad.
• Parte 01 — Especificaciones: datos generales de la excavadora, engranajes de elevación, tabla de par de apriete estándar, tablas de conversión, tapones ciegos y racores, clasificación de hilos, y datos de la pala frontal y la retroexcavadora (FSA / BHA).
• Parte 10 — Estructura y función: introducción, especificaciones de taller, principales grupos de ensamble, transmisión primaria (motores Komatsu SDA12V159E-3, caja de engranajes distribuidora de bombas PTO1/PTO2, acoplamiento flexible), tanque de aceite hidráulico, enfriamiento del aceite hidráulico, controladores y pantallas, componentes hidráulicos principales (FSA y BHA), bombas hidráulicas HPV375 y sistema de regulación de bombas, funcionamiento hidráulico de implementos, giro y traslación, sistema hidráulico de tensado de orugas, escalera de acceso accionada hidráulicamente, sistema de llenado central (brazo de servicio), lectura del diagrama hidráulico, lectura del diagrama de cableado eléctrico, sistema de monitoreo y control, sistema de lubricación (SLS y CLS1/2), aire acondicionado y equipos de temperatura profunda opcionales.
• Parte 40 — Solución de problemas: información general para la solución de problemas, preparaciones y precauciones de trabajo, requisitos fundamentales (documentación técnica, herramientas, personal), manejo de equipos eléctricos e hidráulicos, procedimientos de purga, prueba de desviación del cilindro, conceptos básicos de engarzado, tabla de valores estándar para componentes eléctricos, tablas de prueba de transductores, tablas de temperatura del aceite hidráulico y del engranaje de la TDF, tabla de códigos de falla (sistemas eléctricos, sistemas mecánicos, motores diésel QSK38 T2, PLM), solución de problemas por código de problema y solución de problemas por síntomas (motor, sistema hidráulico, sistema mecánico, sistemas adicionales).
• Parte 50 — Desmontaje y montaje: referenciada en la división del aglutinante como el manual de quitar y reemplazar componentes.

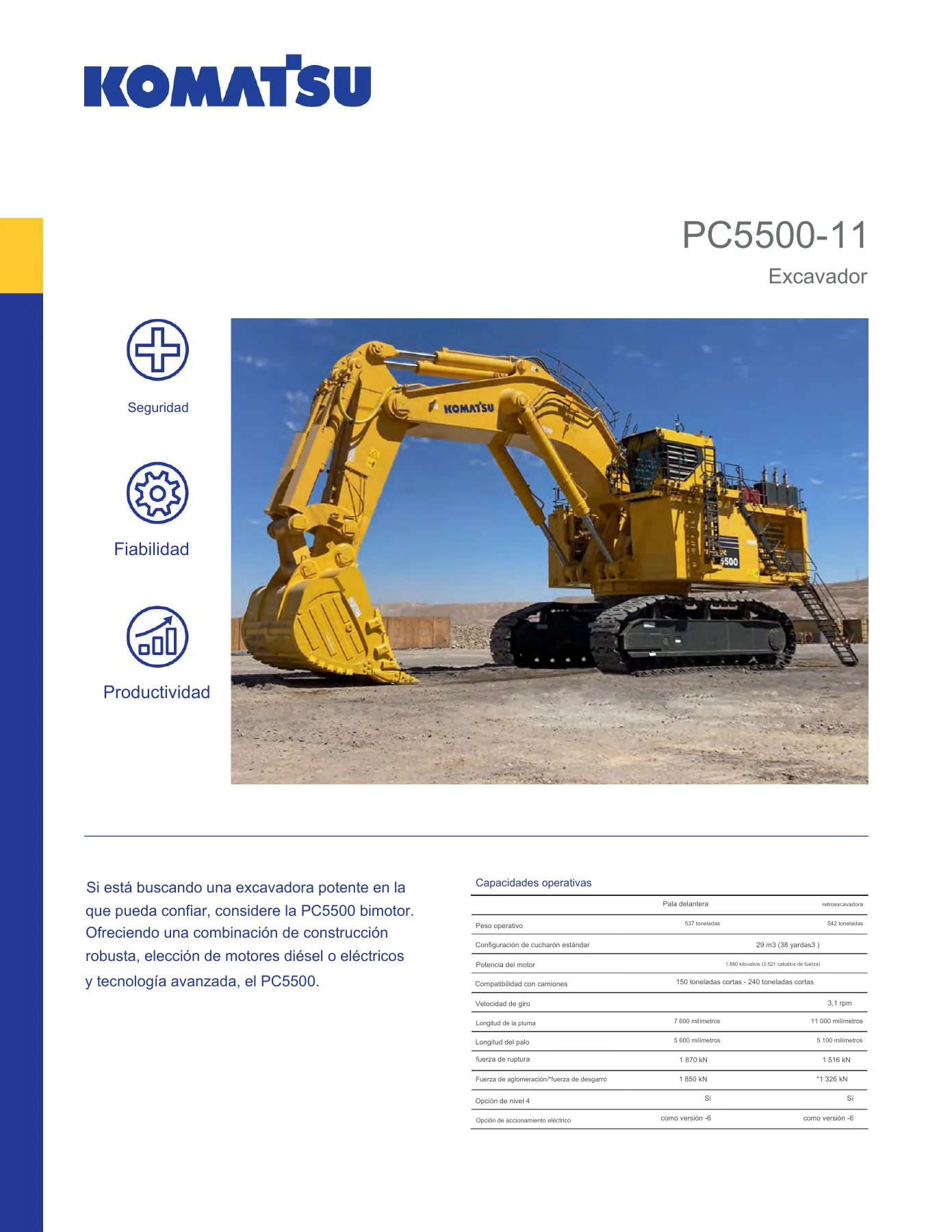

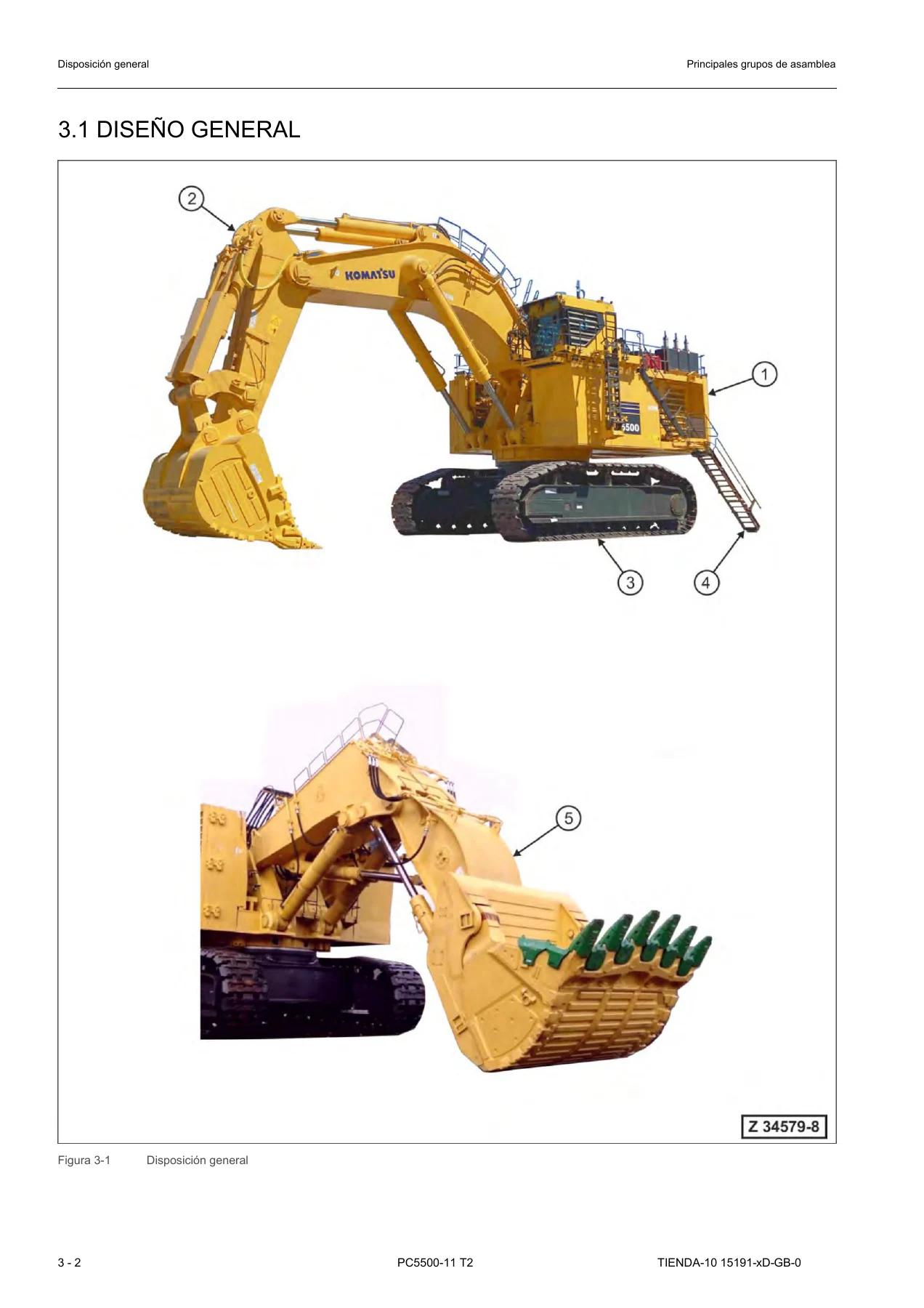

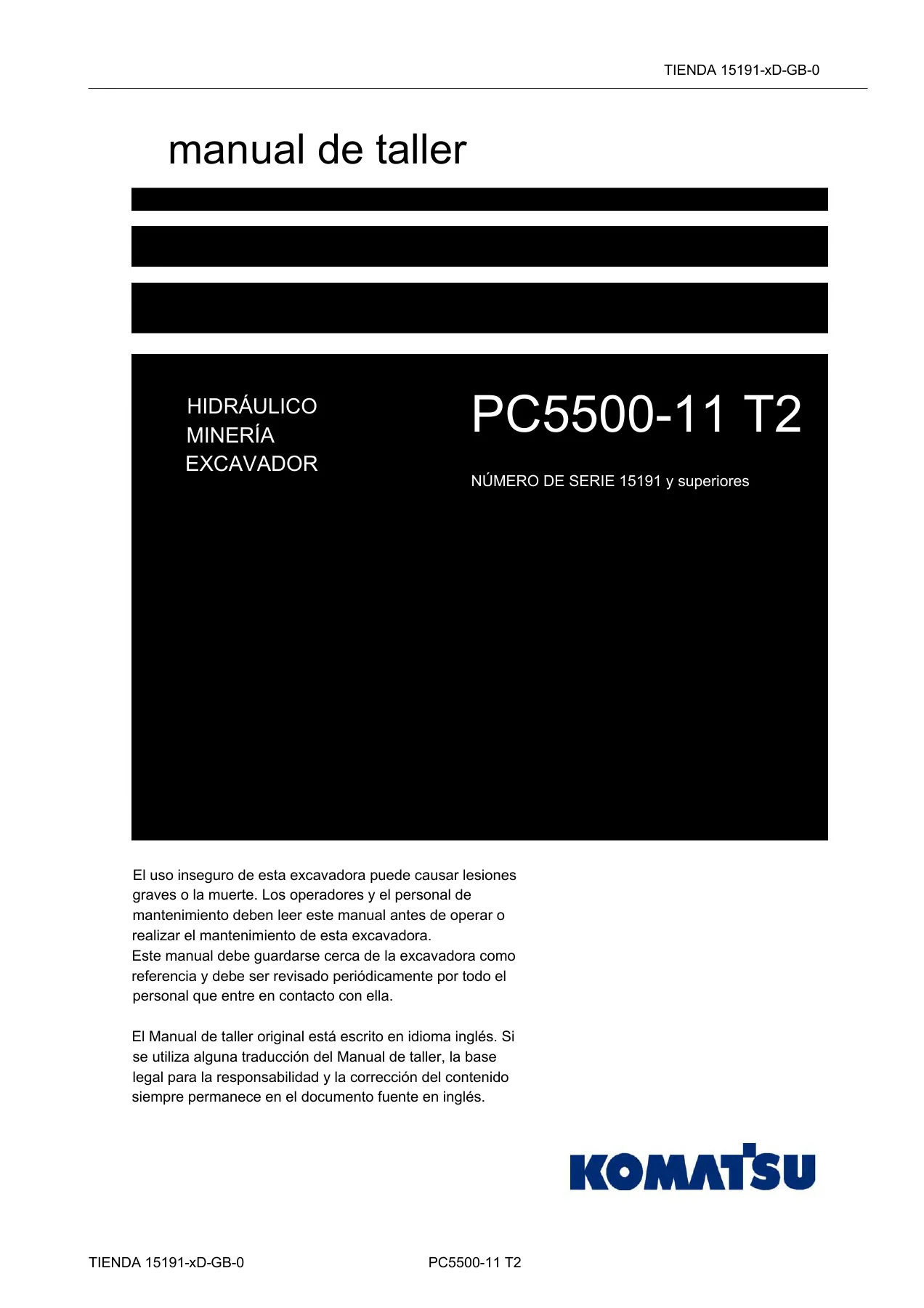

IMAGES PREVIEW

En conjunto, el manual de taller de la PC5500-11 T2 entrega al técnico una referencia completa para entender cómo está construida la excavadora, cómo se comportan sus circuitos hidráulicos y eléctricos, cuáles son los valores de ajuste y los pares de apriete aplicables, y qué pasos seguir para diagnosticar una falla —ya sea a partir de un código de problema concreto o de un síntoma reportado por el operador—. La parte 10 explica la estructura y función de los sistemas, mientras que la parte 40 se concentra en la localización y solución de problemas con tablas, diagramas de cableado e ilustraciones de los componentes. La parte 01 aporta las especificaciones y valores de referencia que se utilizan durante la reparación.

¿Para quién es útil este manual?

Este manual de taller está dirigido a talleres de servicio autorizados, personal técnico de minas, ingenieros de mantenimiento y especialistas en equipo pesado que deben intervenir una excavadora Komatsu PC5500-11 T2. También resulta útil para responsables de flotas mineras que necesitan documentar procedimientos internos de mantenimiento o preparar planes de servicio preventivo sobre la base de las tablas de mantenimiento del fabricante.

Qué permite hacer en el taller

Gracias a la profundidad de su contenido, el manual de taller de la PC5500-11 T2 permite realizar tareas como:

• Interpretar el diagrama hidráulico y eléctrico para diagnosticar fallas en implementos, giro, traslación y circuitos auxiliares.
• Revisar y ajustar las válvulas de alivio principal (MRV), las válvulas de alivio secundaria (SRV), las válvulas anticavitación (ACV) y los bloques restrictores del colector distribuidor.
• Verificar y ajustar la presión piloto X2 (35 ± 2 bar), la presión X4 (60 ± 1 bar) y el circuito de control electrohidráulico de la bomba.
• Comprender la regulación electrónica de las bombas HPV375, el control de giro, la función de corte y el control de temperatura.
• Seguir la tabla de códigos de falla de los sistemas mecánicos y eléctricos, incluidos los códigos asociados a los controladores CR720, al motor diésel QSK38 T2 y al sistema PLM de pala.
• Ejecutar los procedimientos de purga estática de bombas hidráulicas mediante la bomba de transferencia.
• Verificar el sistema de lubricación SLS y CLS1/2, incluida la puesta en servicio, el ajuste del interruptor de final de línea, el ajuste de los inyectores y el ajuste fino del tiempo de pausa.
• Revisar el sistema hidráulico de tensado de orugas, la válvula de doble etapa de 310 bar y los acumuladores de vejiga.
• Diagnosticar y reparar el sistema de aire acondicionado, el aire acondicionado adicional y el equipo de temperatura profunda opcional.
• Localizar y resolver fallas por síntoma cuando no se dispone de un código de problema (por ejemplo, sobrecalentamiento hidráulico, movimiento lento de todos los equipos de trabajo, deriva del implemento, ruidos anormales, vibraciones excesivas).

Información técnica cubierta

El manual recoge las especificaciones de la PC5500-11 T2, incluyendo los datos de sus dos motores Komatsu SDA12V159E-3 (inyección directa de 4 tiempos, 12 cilindros, turboalimentados y posenfriados, 940 kW a 1800 rpm por motor), la alternativa de propulsión eléctrica con motores asíncronos y tensión de 6000-7200 V, las dimensiones de la máquina, las capacidades de la pala frontal (longitud de pluma 7600 mm, longitud de balancín 5600 mm, alcance máximo de excavación 16 750 mm, altura máxima de corte 19 820 mm) y de la retroexcavadora (pluma 11 000 mm, balancín 5100 mm, alcance máximo de excavación 20 000 mm), y los datos del sistema hidráulico (bombas principales HPV375 con 4200 l/min de caudal, ajuste de la válvula de alivio principal a 310 bar, caudal de oscilación de 700 l/min). También se incluyen capacidades de llenado (tanque de aceite hidráulico 3715 L, sistema hidráulico 6000 L, depósito de combustible 10 626 L útiles, refrigerante del motor 720 L, aceite de motor 380 L, sistema de lubricación total 900 L) y datos de los sistemas eléctricos (sistema de 24 V, 8 baterías de 12 V, alternadores de 2 × 140 A, 14 luces LED de trabajo estándar).

Presentación y entrega

El Komatsu PC5500-11 T2 Manual de Taller se entrega en formato PDF, listo para descargar inmediatamente después de la compra. No requiere envío físico ni costos adicionales de transporte. Puede abrirse en cualquier computadora, tablet o teléfono inteligente, y también puede imprimirse si el taller prefiere una copia física para consulta rápida. La organización en cinco partes facilita la navegación dentro del documento, de modo que el técnico puede ir directamente a la sección correspondiente —por ejemplo, al apartado de solución de problemas por código o a la parte 10 de estructura y función— sin tener que revisar el manual completo.

Para talleres que atienden excavadoras mineras Komatsu, este manual de taller de la PC5500-11 T2 es una herramienta de referencia que ayuda a aplicar los procedimientos y los valores especificados por el fabricante, reduciendo el riesgo de errores de ajuste y facilitando la reparación correcta de los sistemas hidráulicos, eléctricos y mecánicos de la máquina.
