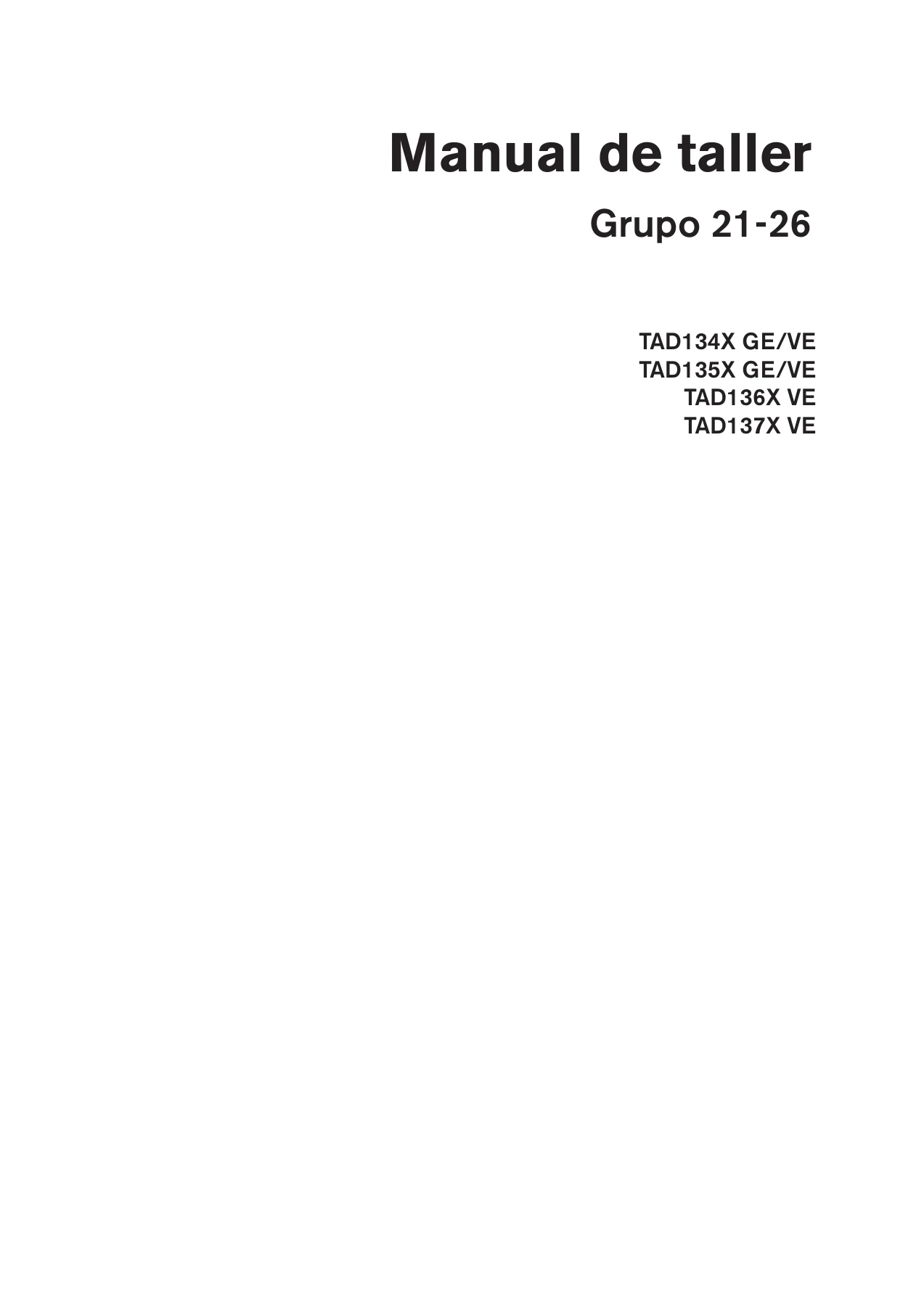

Manual de Taller Volvo Penta TAD134X TAD135X TAD136X TAD137X – Grupos 21-26 en Español

Description

Manual de Taller Volvo Penta TAD134X TAD135X TAD136X TAD137X – Grupos 21-26

Este Manual de Taller Volvo Penta TAD134X TAD135X TAD136X TAD137X en español es una guía técnica completa para el desarmado, reparación, montaje y ajuste de los motores diésel de las series TAD134X, TAD135X, TAD136X y TAD137X en sus variantes GE y VE. Cubre los grupos 21 a 26, abarcando desde el motor completo y la culata hasta los sistemas de lubricación, combustible, admisión, escape y refrigeración. Con 338 páginas de información técnica, este manual proporciona procedimientos paso a paso, pares de apriete, tolerancias de desgaste y especificaciones de servicio que son esenciales para cualquier trabajo de reparación o mantenimiento mayor.

Detalles del Archivo

• Tipo de documento: Manual de taller
• Marca: Volvo Penta
• Modelos: TAD134X GE/VE, TAD135X GE/VE, TAD136X VE, TAD137X VE
• Idioma: Español
• Páginas: 338
• Formato: PDF
• Número de documento: 7748844
• Edición: 05-2018
• Grupos cubiertos: 21 a 26

Contenido del Manual

El manual está organizado en los siguientes grupos principales, cada uno con sus respectivas secciones técnicas:

• Grupo 21 — Motor: Motor completo (presentación, fijación, desarmado, armado), Culata (desmontaje, instalación, guías de válvula, asientos), Camisa de cilindro y Pistones (inspección, desmontaje, instalación, biela), Mecanismo de válvula (ajuste estándar, VCB, EGR), Distribución y Eje (árbol de levas, volante, sensores, sincronización), Mecanismo de manivela (cigüeñal, cojinetes de bancada y biela)
• Grupo 22 — Sistema de lubricación: Bomba de aceite lubricante, Tubo de aspiración, Filtro de aceite, Soporte del filtro, Válvula de seguridad, Válvula bypass, Enfriador de aceite, Termostato del enfriador de aceite
• Grupo 23 — Sistema de combustible: Bomba de alimentación de combustible, Cuerpo del filtro de combustible, Inyectores-bomba, Manguitos de inyectores, Tuberías de suministro, Unidad de mando ECM, Conjunto de datos
• Grupo 25 — Sistema de admisión y escape: Colectores de admisión y escape, Múltiple de admisión, Válvula de control e-EGR, Cámara de mezcla EGR, Válvula de ventilación, Turbocompresor, Postratamiento de emisiones (AdBlue/DEF), Sensores de temperatura de escape, Unidad dosificadora
• Grupo 26 — Sistema de refrigeración: Bomba de refrigerante, Termostato, Correas de transmisión, Tensor de correa, Ventilador, Defensas de correa, Filtro de refrigeración

Adicionalmente, el manual incluye secciones generales sobre seguridad, herramientas especiales de servicio, localización de averías, pruebas y ajustes, y especificaciones técnicas detalladas. La sección de localización de averías presenta una tabla de síntomas y causas que ayuda a diagnosticar problemas comunes del motor de manera sistemática.

Especificaciones Técnicas Incluidas

Entre los datos técnicos que encontrarás en este manual de taller se incluyen:

• Motor de 6 cilindros con diámetro de 131 mm y carrera de 158 mm
• Cilindrada total de 12,78 litros
• Orden de inyección: 1-5-3-6-2-4
• Relación de compresión: 18,1:1 (TAD134X/135X GE, TAD1350VE, TAD1350-55GE) y 17,8:1 (TAD1351-53VE, TAD1360-65VE, TAD1371-75VE)
• Presión de compresión: 3,7 MPa (537 psi)
• Ralentí lento: 900 rpm; Ralentí acelerado: 1800 rpm
• Peso en seco del motor: 1295 kg (sin alternador), 1715 kg (con alternador)
• Dimensiones: 2204 mm de longitud, 1106 mm de ancho, 1391 mm de altura
• Volumen de aceite: 36 litros (cárter de plástico estándar), 52 litros (cárter de aluminio opcional)
• Presión de aceite: 300-550 kPa a régimen operativo, mínimo 250 kPa a ralentí lento
• Presión de alimentación de combustible: 100 kPa a 600 rpm, 300 kPa a 1200 rpm y plena carga
• Presión de descarga de válvula bypass: 300-550 kPa
• Cantidad de refrigerante: 44 litros (todos los motores), 58 litros con enfriador de servicio pesado
• Temperatura de apertura del termostato: inferior a 82 °C
• Tapa de presión del sistema de refrigeración: se abre a 75 kPa
• Pares de apriete generales para M6 (10 Nm), M8 (24 Nm), M10 (48 Nm), M12 (85 Nm), M14 (140 Nm), M16 (220 Nm)

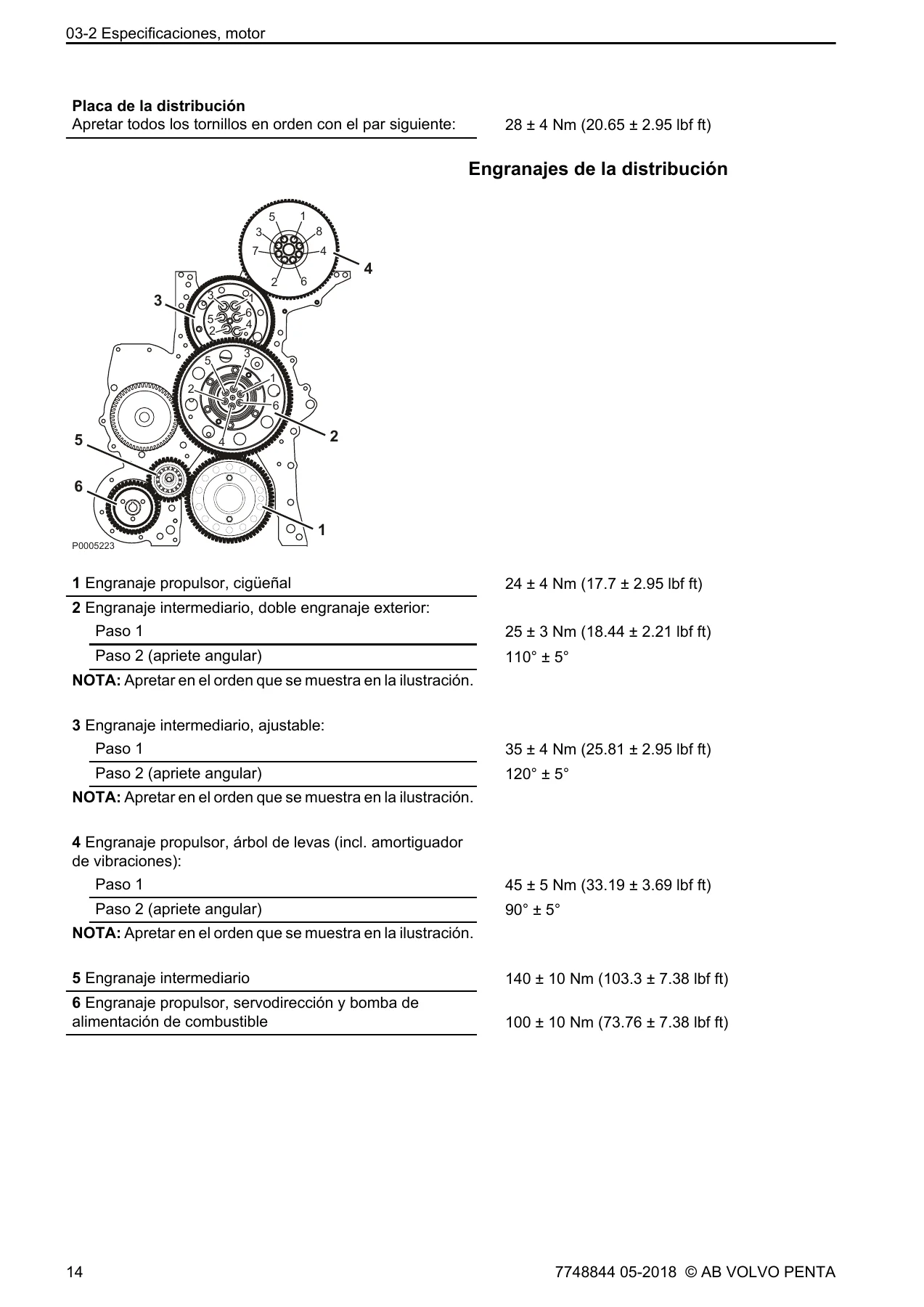

• Pares de apriete especiales para culata, bielas, cojinetes de bancada, volante, engranajes de distribución y más

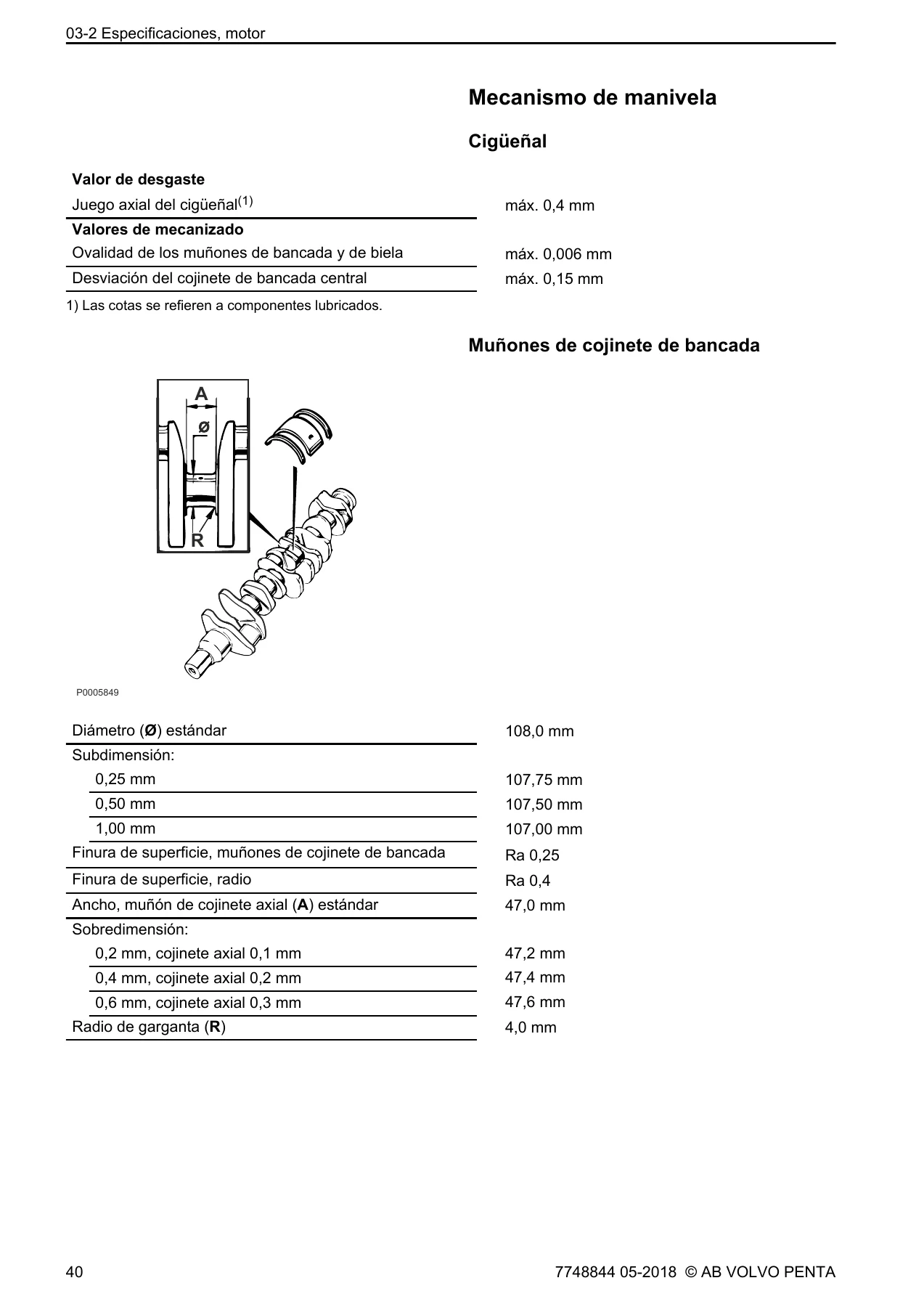

• Valores de desgaste y tolerancias de mecanizado para cigüeñal, bielas, camisas y pistones
• Especificaciones eléctricas de sensores (temperatura de aceite, refrigerante, aire de admisión)

¿Para Quién Está Diseñado Este Manual?

Este manual de taller está destinado principalmente a talleres de servicio Volvo Penta y su personal técnico cualificado. Sin embargo, su nivel de detalle y claridad lo hace igualmente valioso para mecánicos independientes especializados en motores diésel industriales y marinos, técnicos de mantenimiento de flotas y propietarios avanzados que necesitan realizar reparaciones mayores o ajustes precisos. El manual asume conocimientos básicos de mecánica y electricidad, pero las instrucciones paso a paso, las ilustraciones técnicas y las tablas de pares de apriete permiten abordar trabajos complejos con confianza.

Capacidades que Otorga Este Manual

Con el Manual de Taller Volvo Penta TAD134X TAD135X TAD136X TAD137X podrás:

• Desarmar y armar el motor completo siguiendo una secuencia probada, con los pares de apriete y ángulos correctos
• Realizar el mantenimiento y reparación de la culata, incluyendo sustitución de guías de válvula y asientos
• Inspeccionar y sustituir camisas de cilindro, pistones, segmentos y bielas
• Ajustar el mecanismo de válvulas en sus versiones estándar, VCB (freno de compresión Volvo) y EGR interno
• Desmontar y montar el cigüeñal, cojinetes de bancada y cojinetes de biela, incluyendo el cambio de cojinetes con el cigüeñal en su sitio
• Diagnosticar y reparar el sistema de lubricación, incluyendo la bomba de aceite, válvulas de seguridad y enfriador de aceite
• Desmontar y sustituir inyectores-bomba, bombas de alimentación de combustible y filtros
• Realizar pruebas de compresión, presión de alimentación de combustible y presión del sistema de refrigeración
• Inspeccionar y sustituir el turbocompresor, incluyendo la verificación de la rueda del compresor y el juego axial
• Mantener el sistema de postratamiento de emisiones AdBlue/DEF, incluyendo bombas, dosificadores, sensores y limpieza del tanque
• Reparar la bomba de refrigerante, termostato, tensor de correa y sistema de ventilador
• Localizar averías comunes mediante las tablas de síntomas y causas
• Ajustar sensores de posición del árbol de levas y del volante

Por Qué Este Manual es Esencial

Trabajar en motores diésel industriales de gran porte sin las especificaciones correctas puede conducir a daños costosos y reparaciones repetidas. Los pares de apriete, las tolerancias de desgaste, los ángulos de apriete y las secuencias de montaje son críticos para la fiabilidad y longevidad del motor. Este manual proporciona todos esos datos directamente de la documentación técnica de Volvo Penta, incluyendo valores de apriete angular, tolerancias de mecanizado y especificaciones de ajuste que no están disponibles en manuales genéricos.

La sección de localización de averías te ayuda a diagnosticar problemas comunes como baja presión de aceite, temperatura elevada de refrigerante, consumo alto de combustible, humos de escape anormales y fallos de arranque, ahorrándote tiempo y dinero en diagnósticos innecesarios. Las instrucciones de seguridad incluidas te protegen durante trabajos en sistemas de combustible presurizados, refrigerante caliente y componentes pesados.

Entrega Instantánea

Este manual se entrega como archivo PDF de descarga inmediata. No hay envío físico ni espera. Puedes acceder al contenido desde cualquier dispositivo —ordenador, tablet o teléfono— y imprimir las páginas que necesites para tenerlas a mano en el taller. El formato PDF permite buscar términos específicos, lo que facilita encontrar rápidamente la información que necesitas durante una reparación.

Ya sea que estés realizando un mantenimiento programado, una reparación mayor o una restauración completa, este manual de taller Volvo Penta TAD134X TAD135X TAD136X TAD137X te proporciona las instrucciones y especificaciones necesarias para hacer el trabajo correctamente la primera vez.
