Manual de Taller FENDT 700 Vario SCR Fase 3b (2011) – Modelos 732 a 737

Description

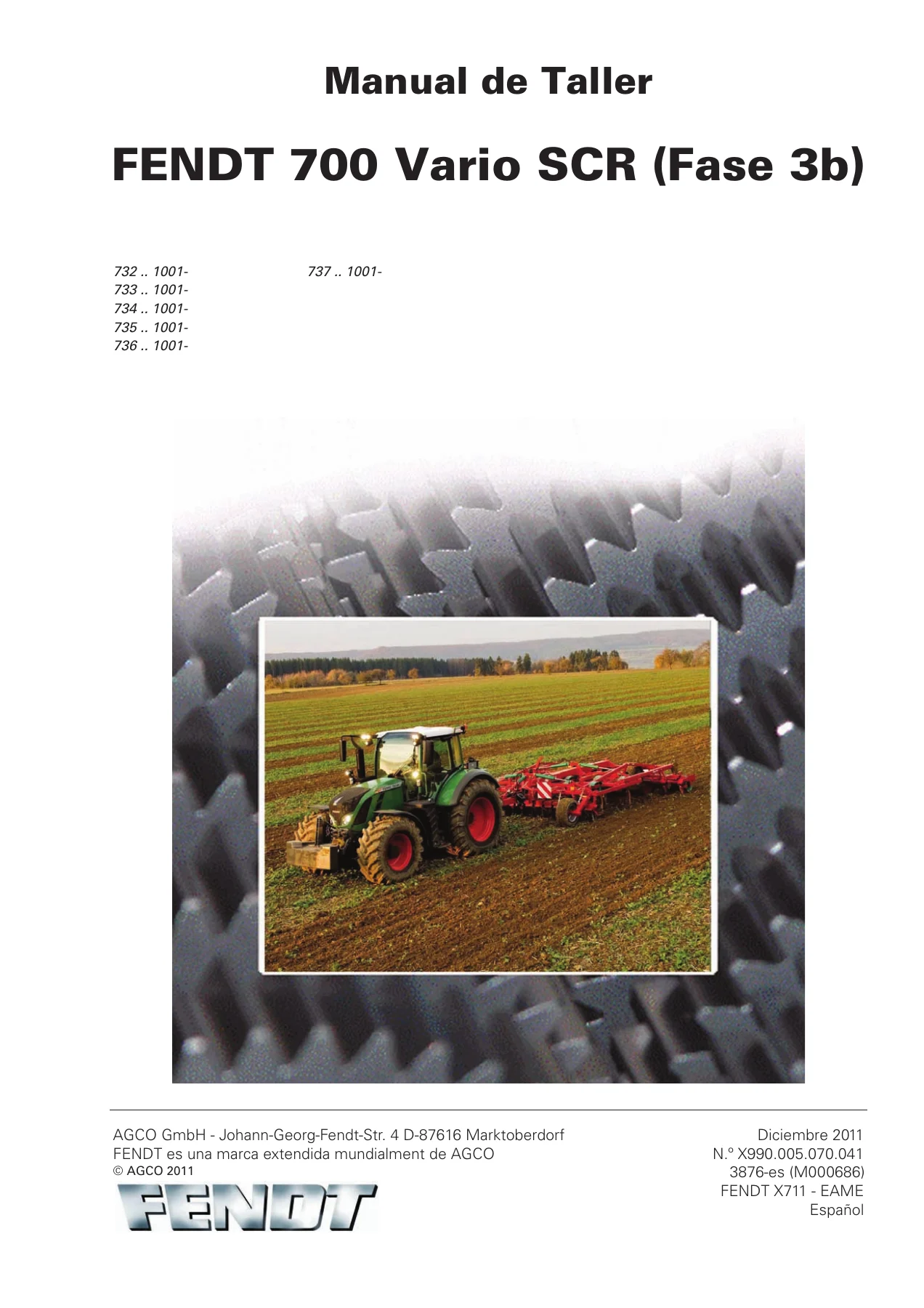

Manual de Taller FENDT 700 Vario SCR (Fase 3b)

Este Manual de Taller FENDT 700 Vario SCR (Fase 3b) es la referencia técnica completa para el mantenimiento y reparación de los tractores FENDT de la serie 700 Vario equipados con motor Deutz TCD 6.1 L06 4V y tecnología SCR. Cubre los modelos 714, 716, 718, 720, 722 y 724 Vario, correspondientes a los números de chasis 732/…/1001-, 733/…/1001-, 734/…/1001-, 735/…/1001-, 736/…/1001- y 737/…/1001-. Con aproximadamente 1.259 páginas, este manual de taller proporciona procedimientos detallados, datos técnicos, códigos de avería, esquemas hidráulicos y eléctricos, y todo lo necesario para realizar reparaciones profesionales.

Detalles del archivo

• Tipo: Manual de Taller
• Marca: FENDT
• Modelo: 700 Vario SCR (Fase 3b)
• Modelos cubiertos: 714, 716, 718, 720, 722, 724 Vario
• Números de chasis: 732/…/1001-, 733/…/1001-, 734/…/1001-, 735/…/1001-, 736/…/1001-, 737/…/1001-
• Idioma: Español
• Páginas: Aproximadamente 1.259
• Formato: PDF
• N.º de documento: X990.005.070.041
• Edición: Diciembre 2011
• Versión: 3876-es (M000686)

Contenido del manual

El manual está organizado por sistemas y capítulos numerados, abarcando desde la información general hasta los procedimientos más complejos de reparación:

• 0000 – Tractor: Generalidades, averías, datos técnicos, códigos de error, ubicación de componentes, medición y control, ajuste y calibración
• 1000 – Transmisión: Sistema de control de la transmisión, unidad del diferencial, eje de accionamiento final, sistema de frenos, unidad Vario, freno cardánico, TDF delantera, TDF trasera, transmisión delantera, Hydrodamp
• 2000 – Motor: Arranque, culata, sistema de refrigeración, sistema de combustible (Common Rail), sistema de gases de escape y SCR
• 3000 – Eje delantero: Suspensión del eje delantero
• 4000 – Dirección: Sistema hidráulico de la dirección y control
• 5500 – Sistema de aire acondicionado
• 8100 – Cabina: Desmontaje, enganche y componentes
• 8600 – Elevador mecánico: Control de EPC electrohidráulico
• 8800 – Sistema de aire comprimido
• 9000 – Sistema eléctrico: Esquemas de circuitos, medición y control de todos los componentes
• 9600 – Equipo hidráulico: Sistema hidráulico de dirección y trabajo, comparación hidráulica
• 9700 – Sistema electrónico: Averías, concepto del sistema, descripciones funcionales

Qué ofrece este manual

Este manual de taller FENDT 700 Vario SCR proporciona al técnico todas las herramientas necesarias para diagnosticar y reparar con precisión los tractores de la serie 700 Vario. La documentación incluye datos técnicos completos como pares de apriete, capacidades de aceite, presiones hidráulicas, valores de calibración y especificaciones del motor. Los capítulos de averías cubren códigos de error desde 00.1.00 hasta 1D.1.00, incluyendo la lista completa de códigos de avería del motor Deutz TCD 6.1/7.8.

El sistema de transmisión Vario ML 180 se trata en profundidad, con procedimientos de desmontaje y montaje del inserto Vario, calibración de la transmisión, y diagnóstico de fallos mediante códigos de avería. La unidad hidrostática, los embragues, el freno cardánico y la TDF trasera reciben cobertura completa.

El motor Deutz TCD 6.1 L06 4V con sistema Common Rail se cubre en detalle, incluyendo el sistema de inyección, la bomba de alta presión, los inyectores, el sistema de combustible y el tratamiento de gases de escape mediante SCR (AdBlue). Se incluyen procedimientos de medición de presión de combustible, purga del sistema y diagnóstico de fallos del motor.

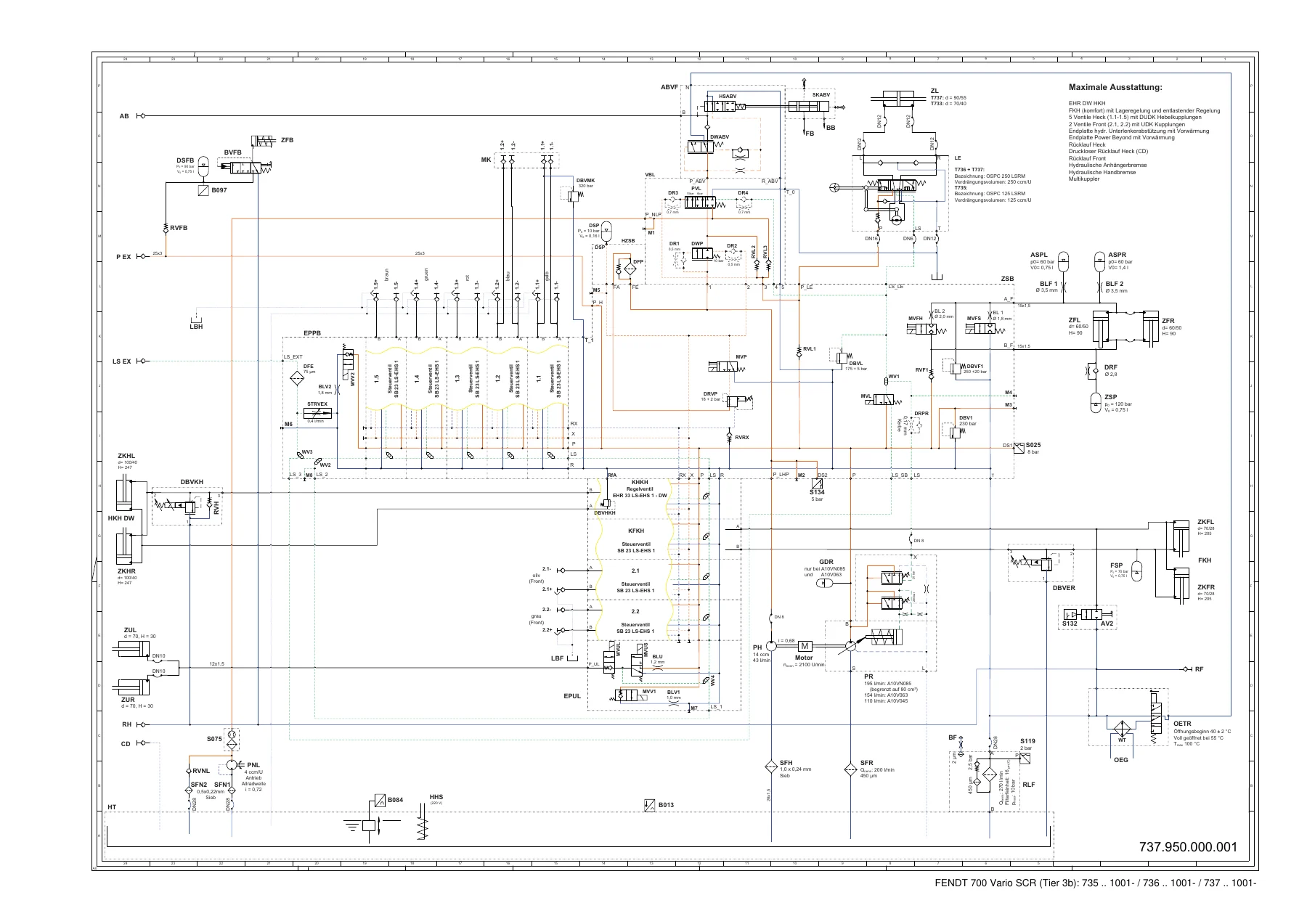

Los sistemas hidráulicos de dirección y trabajo se documentan con diagramas de circuito completos, puntos de medición de presión, valores objetivo y procedimientos de comprobación. El sistema de suspensión del eje delantero, el elevador mecánico trasero y delantero, y los distribuidores auxiliares se tratan con sus respectivos esquemas hidráulicos.

La sección eléctrica y electrónica incluye esquemas de circuitos, asignación de fusibles, ubicación de componentes, y procedimientos de medición y comprobación para todos los sensores, actuadores y unidades de control. Se documentan los buses de comunicación CAN (BUS G, BUS K, BUS V, BUS ISO) y la diagnosis de averías.

Información técnica destacada

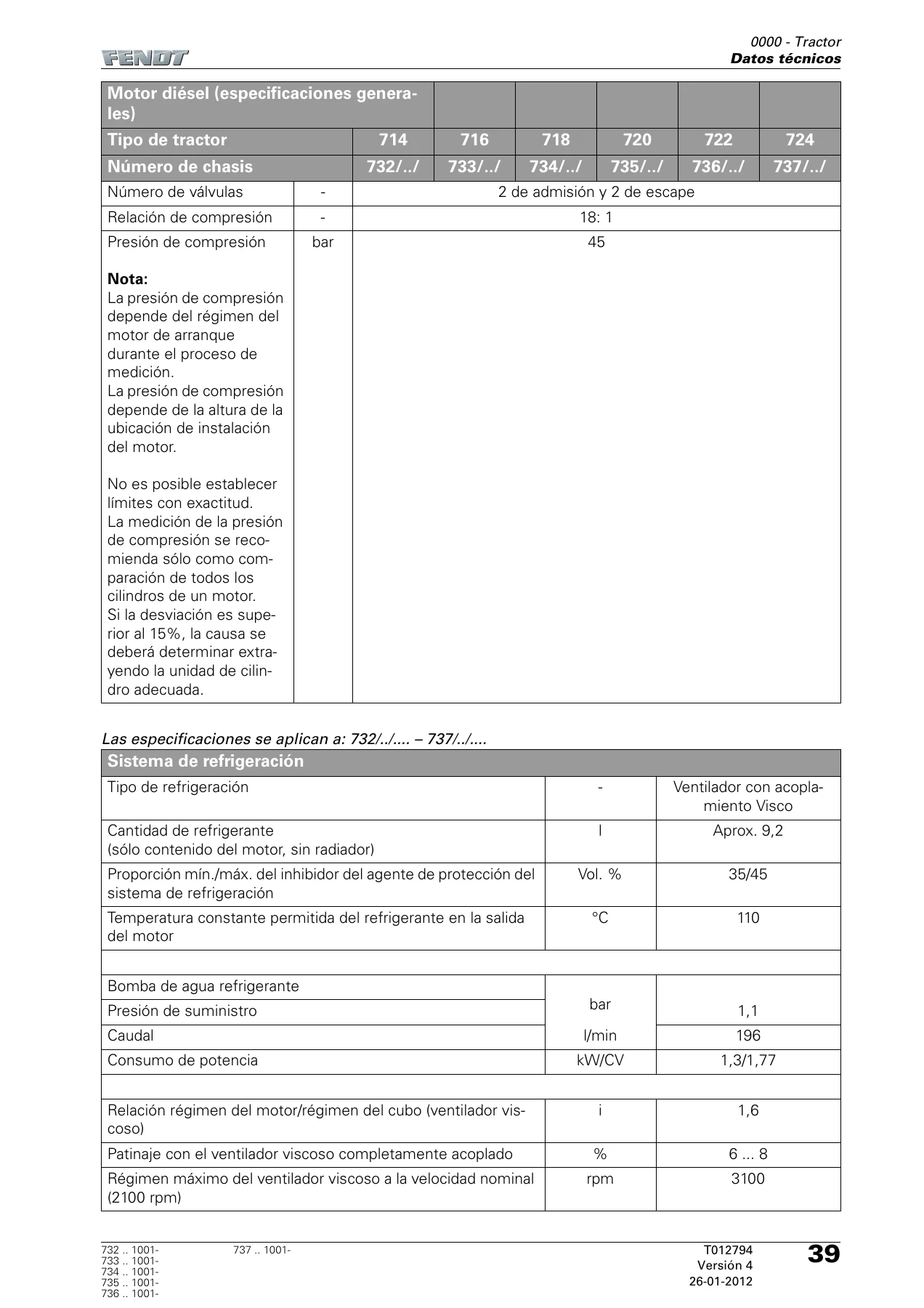

Entre los datos técnicos más relevantes que contiene este manual de reparación FENDT 700 Vario se encuentran: el motor Deutz TCD 6.1 L06 4V de 6 cilindros y 6.056 cc con una relación de compresión de 18:1; la transmisión Vario de variación continua; el sistema hidráulico de detección de carga (Load Sensing) con bomba LS de 110 l/min estándar; el sistema Common Rail con presiones de raíl reguladas entre 350 y 1.600 bares; y el sistema de frenos multidisco con ajuste específico.

Las capacidades de llenado incluyen aproximadamente 58 litros de aceite de transmisión en el primer llenado, 47 litros en llenados posteriores, y 16 litros de aceite de motor. El sistema de refrigeración contiene aproximadamente 9,2 litros de refrigerante.

¿Para quién es este manual?

Este manual está dirigido a técnicos cualificados, talleres especializados y propietarios de tractores FENDT 700 Vario que deseen realizar ellos mismos el mantenimiento y las reparaciones. Los procedimientos descritos requieren herramientas especiales y conocimientos técnicos, tal como se indica en las notas de seguridad del propio manual. Es una herramienta imprescindible para cualquier taller que trabaje con estos tractores, ya que proporciona la información exacta necesaria para evitar daños y garantizar reparaciones correctas.

Entrega inmediata

El Manual de Taller FENDT 700 Vario SCR (Fase 3b) se entrega en formato PDF de descarga instantánea tras la compra. No requiere envío físico ni espera. Puede consultarse en cualquier dispositivo —ordenador, tablet o smartphone— y permite imprimir las páginas que se necesiten para el taller. Con aproximadamente 1.259 páginas de información técnica, este manual es la referencia definitiva para el mantenimiento y reparación de los tractores FENDT 700 Vario SCR de la serie 732 a 737.
