Liebherr LTM 1040-2.1 Grúa Telescópica Automotriz – Manual de Instrucciones Español (BAL 13702-01-10)

Description

Manual de Instrucciones Liebherr LTM 1040-2.1 – Guía Completa de Operación y Mantenimiento

Este Manual de instrucciones para el uso de la grúa telescópica automotriz Liebherr LTM 1040-2.1 es el documento técnico oficial que acompaña a la máquina y cubre todos los aspectos esenciales para su manejo seguro y eficiente. Con 815 páginas en español, constituye la referencia más completa disponible para operadores, técnicos de mantenimiento e ingenieros que trabajan con este modelo de grúa Liebherr.

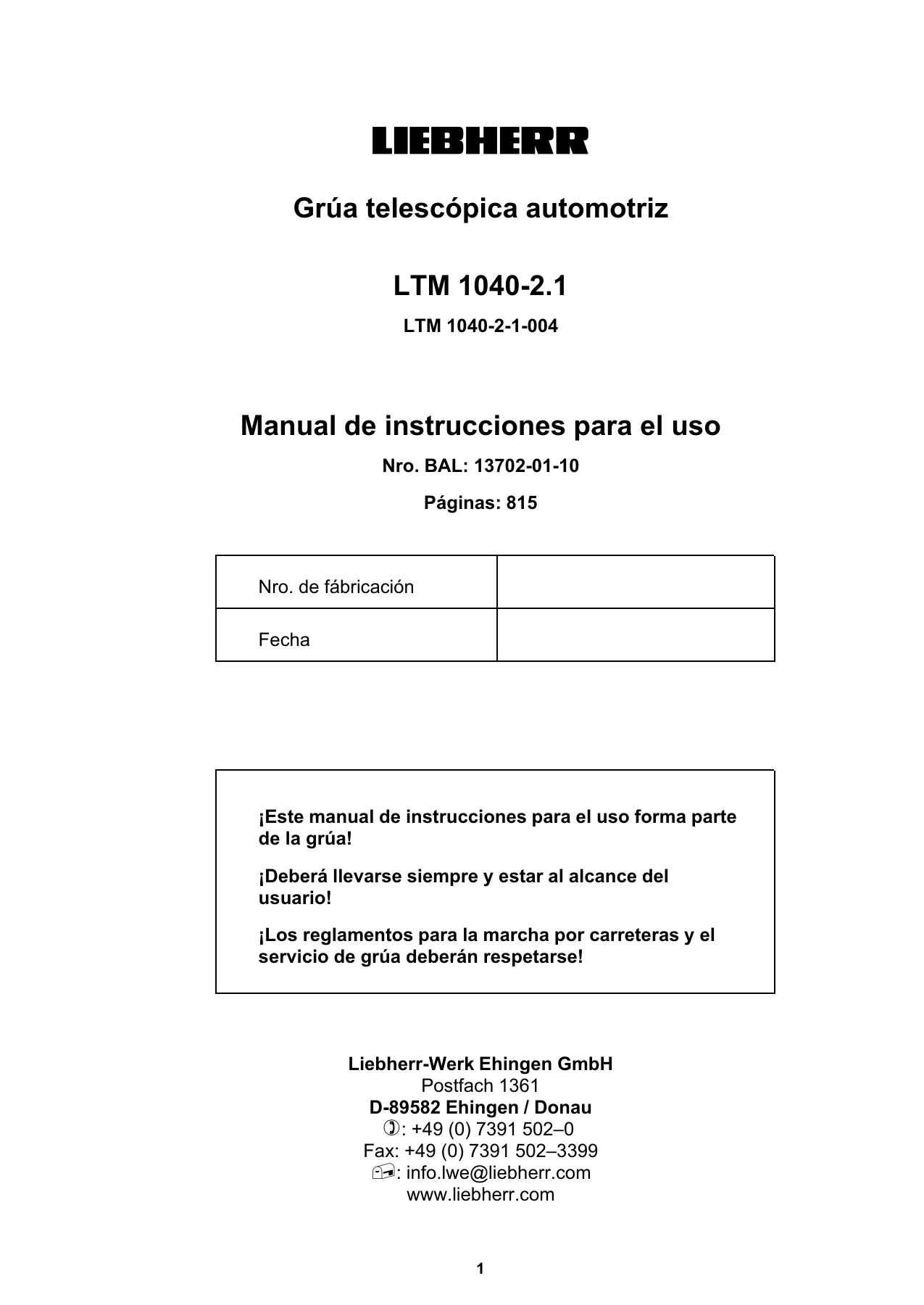

El manual lleva el número de documento BAL 13702-01-10 y está editado por Liebherr-Werk Ehingen GmbH. A lo largo de sus páginas se detallan desde los principios básicos de seguridad hasta los procedimientos más complejos de montaje, operación y mantenimiento del equipo, incluyendo tablas de cargas, esquemas de colocación de cable, y sistemas de control LICCON.

Detalles del Archivo

• Tipo de manual: Manual de instrucciones para el uso
• Marca: Liebherr
• Modelo: LTM 1040-2.1
• Número de documento: BAL 13702-01-10
• Idioma: Español
• Número de páginas: 815
• Formato: PDF
• Fabricante: Liebherr-Werk Ehingen GmbH

Contenido del Manual – Capítulos Cubiertos

El manual de instrucciones de la Liebherr LTM 1040-2.1 está organizado en secciones que abarcan todos los sistemas y procedimientos de la grúa:

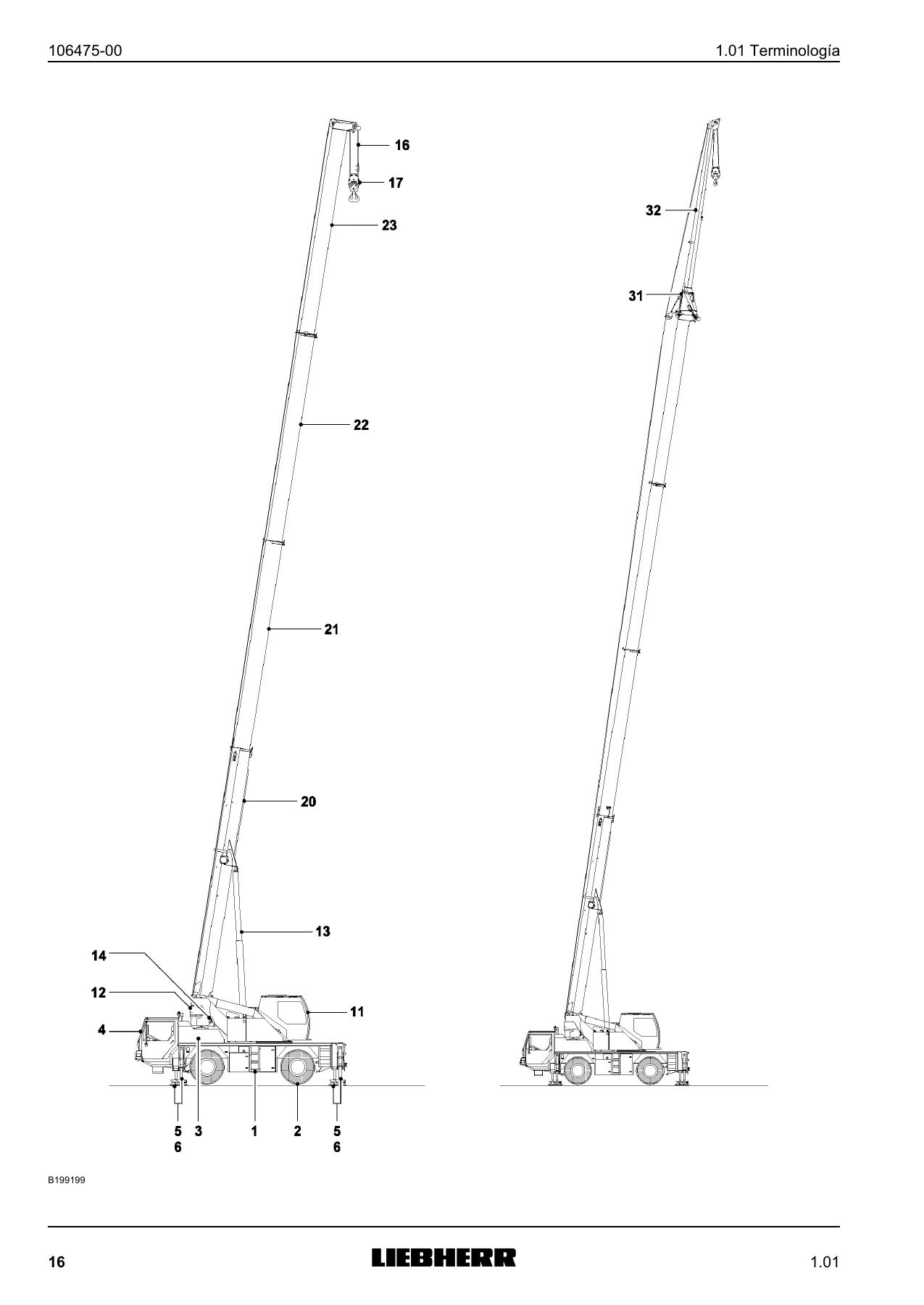

• 1.00 Descripción de la grúa – Terminología, componentes, descripción del producto, características técnicas, dimensiones, neumáticos, pesos, valores sonoros y velocidades.
• 2.00 Consignas de seguridad – Reglamentos de tráfico, reglamentos para el rodaje, planificador de aplicación, indicaciones técnicas de seguridad, colocación de placas, protección anticaída.
• 3.00 Mando del chasis inferior – Instrumentos de mando y control, controles antes de iniciar la marcha, sistema de suspensión y bloqueo de ejes, servicio de marcha, grúa en el lugar de empleo.
• 4.00 Mando del chasis superior – Instrumentos de mando, sistema informático LICCON, puesta en servicio, dispositivos de seguridad, servicio de grúa, colocación de cable, contrapeso, trabajo con carga, marcha desde la cabina del gruista, servicio libre sobre ruedas.
• 5.00 Equipo – Indicaciones técnicas de seguridad para montaje y desmontaje, punta rebatible TK, tabla de levantamiento y descenso.
• 6.00 Equipo adicional – Calefacción y precalentamiento del motor, accionamiento de emergencia, bajada de emergencia.
• 7.00 Mantenimiento y reparación – Mantenimiento general, intervalos de mantenimiento del chasis inferior y superior, esquemas de lubricación, combustibles y lubricantes.
• 8.00 Controles de las grúas – Control periódico, control de cables, control del sistema de freno de aire comprimido.
• 9.00 Indicaciones generales – Trabajos complementarios de mantenimiento, cambio de ruedas, cambio de neumáticos.
• 15.00 Desplazamiento con el equipo montado – Servicio de marcha con equipo montado, tablas para el desplazamiento.

¿Qué aporta este manual al técnico?

Este manual de la grúa Liebherr LTM 1040-2.1 no es una simple guía de referencia; es la herramienta de trabajo diaria para cualquier persona responsable de la operación o el mantenimiento de esta máquina. Proporciona los valores exactos de presión, los pares de apriete, las capacidades de carga según la configuración de pluma, los intervalos de mantenimiento y los procedimientos de seguridad que deben seguirse en cada situación.

La sección del sistema informático LICCON merece una mención especial: describe en detalle el funcionamiento del controlador de cargas, los programas de montaje de equipo, servicio de grúa, estabilización y control del motor, así como la interpretación de los símbolos y mensajes que aparecen en el monitor. Para el gruista, dominar esta interfaz es fundamental para operar la grúa con precisión y dentro de los límites de seguridad establecidos.

Operaciones y Procedimientos Cubiertos

El manual detalla paso a paso las siguientes operaciones y sistemas de la LTM 1040-2.1:

• Estabilización de la grúa: Extensión de largueros corredizos y cilindros de apoyo, nivelación horizontal, verificación de presiones autorizadas al suelo y selección de la base de apoyo según la tabla de cargas.
• Montaje y desmontaje del contrapeso: Variantes de contrapeso de 4 y 6 partes, combinaciones permitidas, pares de apriete de tornillos y procedimientos de lastrado con el sistema hidráulico.
• Pluma telescópica: Extensión y retracción, secuencia de telescopaje, bloqueo de la pluma, mantenimiento de los cables de la pluma y criterios de reemplazo.
• Punta rebatible TK9.5: Montaje, cambio de ángulo (0°, 20°, 40°, 60°), colocación del cable de elevación, conexiones eléctricas y basculamiento.
• Colocación de cable: Esquemas para motón de gancho de 1, 3, 5 y 7 poleas, con el número de ramales y los puntos de fijación correspondientes.
• Sistema de suspensión y bloqueo de ejes: Regulación de nivel automática y manual, bloqueo de ejes para estabilización y desplazamiento con equipo montado.
• Dirección independiente del eje trasero: Puesta en servicio, maniobras y bloqueo en posición rectilínea.
• Marcha todo terreno: Conmutación del eje delantero y bloqueos diferenciales transversales.
• Remolque: Procedimientos con motor de traslación defectuoso o intacto, desmontaje de árboles articulados.
• Servicio de grúa libre sobre ruedas: Requisitos previos, bloqueo del chasis superior, límites de carga y desplazamiento con carga.

Mantenimiento y Control

La sección de mantenimiento y reparación de la LTM 1040-2.1 incluye planes de mantenimiento e inspección con intervalos detallados para el chasis inferior y superior. Se especifican los trabajos a realizar cada 250 h, 500 h, 1000 h, 1500 h, 3000 h, 4000 h, así como los intervalos anuales y las operaciones mínimas diarias y semanales.

Se cubren aspectos como el control de niveles de aceite y refrigerante, cambio de filtros, revisión de la caja automática, mantenimiento del circuito hidráulico, control de tuberías flexibles, inspección de neumáticos y ruedas, ajuste de la vía, y el mantenimiento de la unión giratoria y el engranaje del mecanismo giratorio.

El control periódico de las grúas describe los criterios para la inspección de la estructura portante de acero, los cabrestantes de elevación, los ganchos de carga, las poleas y los cables. También incluye el control del sistema de freno de aire comprimido con frenos de tambor, con los valores de retardo y recorrido de frenado admisibles.

Seguridad y Prevención de Accidentes

El manual dedica una extensa sección a las consignas de seguridad, con indicaciones de peligro, advertencia, atención y nota que se utilizan a lo largo de todo el documento. Se tratan temas como la selección del lugar de emplazamiento, las distancias de seguridad a taludes y fosas, las presiones autorizadas al suelo, la conexión a tierra de la grúa y de la carga, las operaciones cerca de instalaciones emisoras, el peligro para el tráfico aéreo y las señas con las manos para dar instrucciones.

También se detallan las medidas de seguridad relativas a la alimentación externa de 230 V AC, la protección anticaída de la grúa, los puntos de fijación y los puntos de enganche en la pluma telescópica y punta rebatible.

Especificaciones Técnicas Destacadas

El manual de la Liebherr LTM 1040-2.1 incluye las características técnicas completas de la máquina:

• Motor: Mercedes-Benz OM 906 LA, diésel de 6 cilindros, refrigerado por agua, 205 kW a 2200 r.p.m., par máximo de 1100 Nm a 1200-1600 r.p.m.
• Caja de cambio: Automática 6 WG 210 con convertidor de par y embrague Lock-up, 6 marchas adelante y 2 atrás.
• Ejes: 2 ejes, ambos dirigidos, planetarios con bloqueos diferenciales transversales.
• Neumáticos: 385/95 R 25 (estándar) o 445/95 R 25 (opcional), con presiones de 10 bar para marcha por vías públicas.

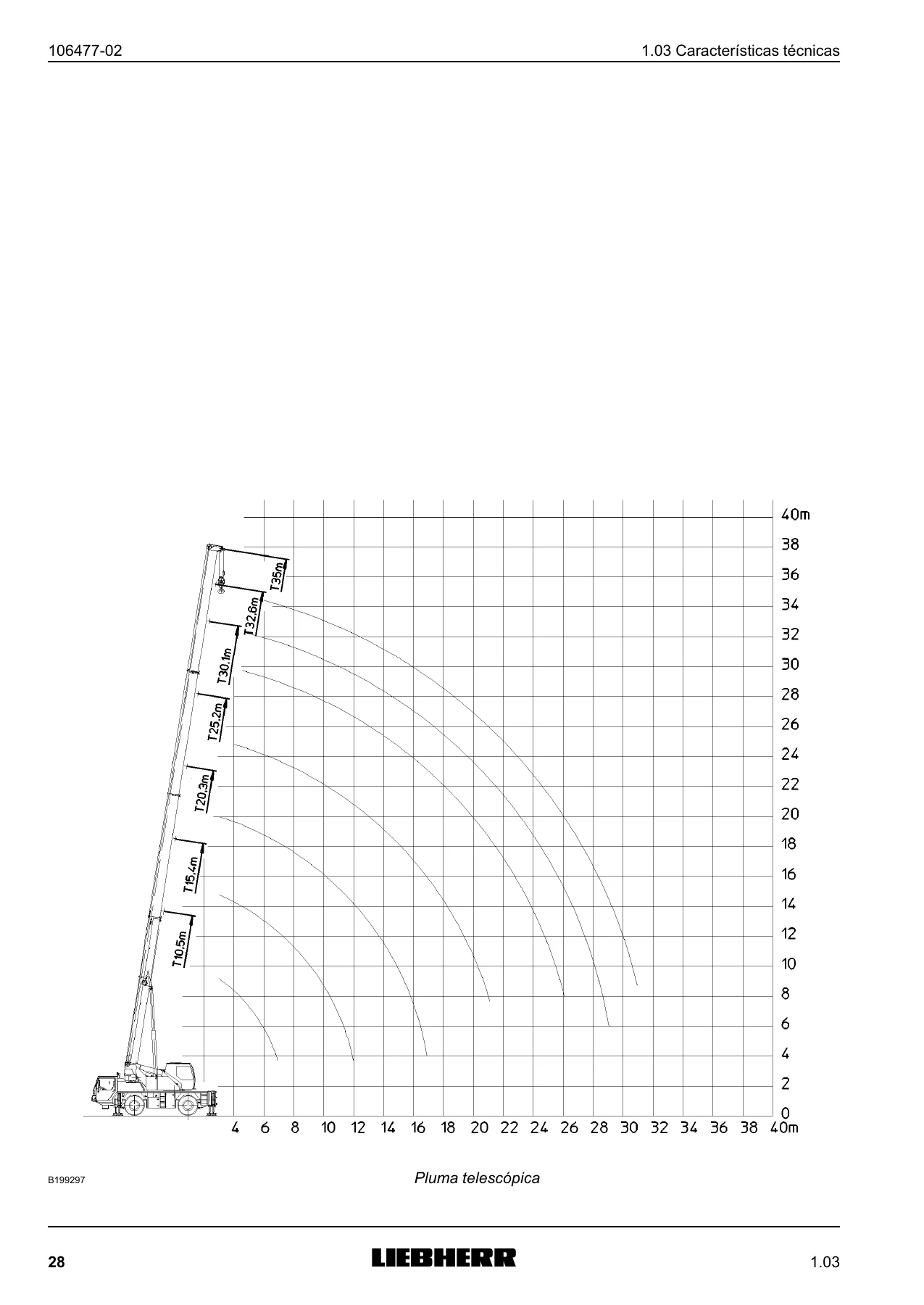

• Pluma telescópica: 10,5 m a 35 m de longitud, con 3 elementos telescópicos.
• Punta rebatible: TK9.5 de 9,5 m, montable a 0°, 20°, 40° o 60°.
• Contrapeso: 6,5 t en configuración máxima.
• Depósito de combustible: 330 litros.
• Dimensiones: Longitud total de 10.833 mm (con neumáticos 385/95 R 25), ancho de 2.550 mm, altura de 3.600 mm.
• Velocidades: Hasta 75 km/h con neumáticos 385/95 R 25 en sexta marcha; hasta 80 km/h con neumáticos 445/95 R 25.

IMAGES PREVIEW

¿Por Qué Este Manual es Esencial?

La Liebherr LTM 1040-2.1 es una grúa telescópica automotriz de 40 toneladas de capacidad que combina movilidad en carretera con capacidades de elevación significativas. Operar esta máquina sin el conocimiento detallado de sus procedimientos y límites no solo es ineficiente, sino potencialmente peligroso. Este manual proporciona:

• Procedimientos correctos para cada operación, desde la estabilización hasta el montaje de la punta rebatible.
• Valores exactos de carga, presión, par de apriete y capacidades que deben respetarse para garantizar la seguridad estructural.
• Intervalos de mantenimiento que, si se siguen, prolongan la vida útil de la máquina y reducen costes de reparación.
• Criterios de control para cables, ganchos, poleas, frenos y estructura de acero, permitiendo detectar problemas antes de que causen fallos graves.
• Instrucciones del sistema LICCON para configurar correctamente el controlador de cargas según el estado de equipo y la tabla de cargas aplicable.

Ya sea que necesite consultar la tabla de levantamiento y descenso para una configuración específica, verificar el par de apriete de los tornillos del contrapeso, o entender cómo funciona el programa de estabilización desde la cabina del gruista, este manual tiene la respuesta.

Entrega Inmediata en PDF

Este manual de instrucciones de la Liebherr LTM 1040-2.1 se entrega en formato PDF de manera instantánea tras la confirmación del pago. No requiere envío físico ni espera de entrega. Puede descargarlo y acceder a él desde cualquier dispositivo: ordenador de taller, tableta o teléfono móvil. Además, puede imprimir las páginas que necesite para tenerlas a mano en la máquina o en el taller. Con 815 páginas de información técnica, este documento es una inversión que se amortiza desde el primer uso, evitando errores costosos y garantizando que cada intervención en la grúa se realice conforme a las especificaciones del fabricante.

No arriesgue la seguridad de su equipo ni de su personal operando sin la información correcta. Obtenga hoy mismo el manual completo de la Liebherr LTM 1040-2.1 y trabaje con la confianza de tener siempre a mano los datos precisos que necesita.
