Manual de Instrucciones Liebherr LTM 1055-3.2 Grúa Telescópica Automotriz 20407-03-10 PDF

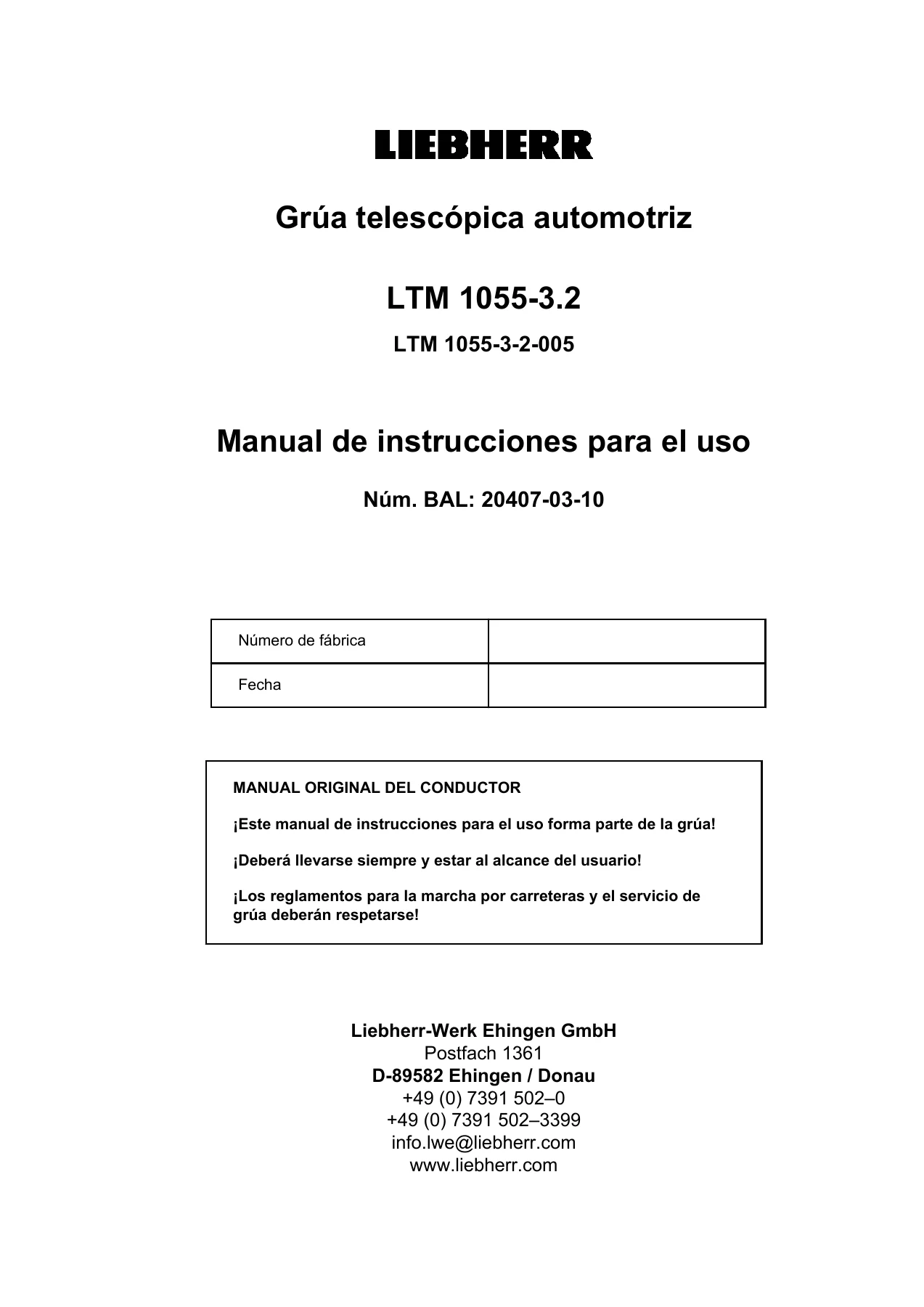

El Manual de Instrucciones Liebherr LTM 1055-3.2 Grúa Telescópica Automotriz 20407-03-10 PDF reúne la información de utilización, configuración, seguridad, mantenimiento y control correspondiente a la grúa telescópica automotriz LTM 1055-3.2. La portada identifica el documento como Manual de instrucciones para el uso, Núm. BAL 20407-03-10, para la máquina identificada también como LTM 1055-3-2-005. A lo largo de 1783 páginas se desarrollan tanto el manejo del chasis inferior como las funciones del chasis superior, el sistema informático LICCON, la pluma telescópica, la estabilización, el trabajo con carga, los equipos adicionales, los intervalos de mantenimiento y los procedimientos de control y diagnóstico.

Detalles del archivo

• Tipo de manual: Manual de instrucciones para el uso
• Marca: Liebherr
• Modelo: LTM 1055-3.2
• Identificación mostrada: LTM 1055-3-2-005
• Núm. BAL: 20407-03-10
• Idioma: Español
• Número de páginas: 1783
• Formato: PDF
• Año de copyright indicado: 2017

Descripción de la grúa y datos técnicos incluidos

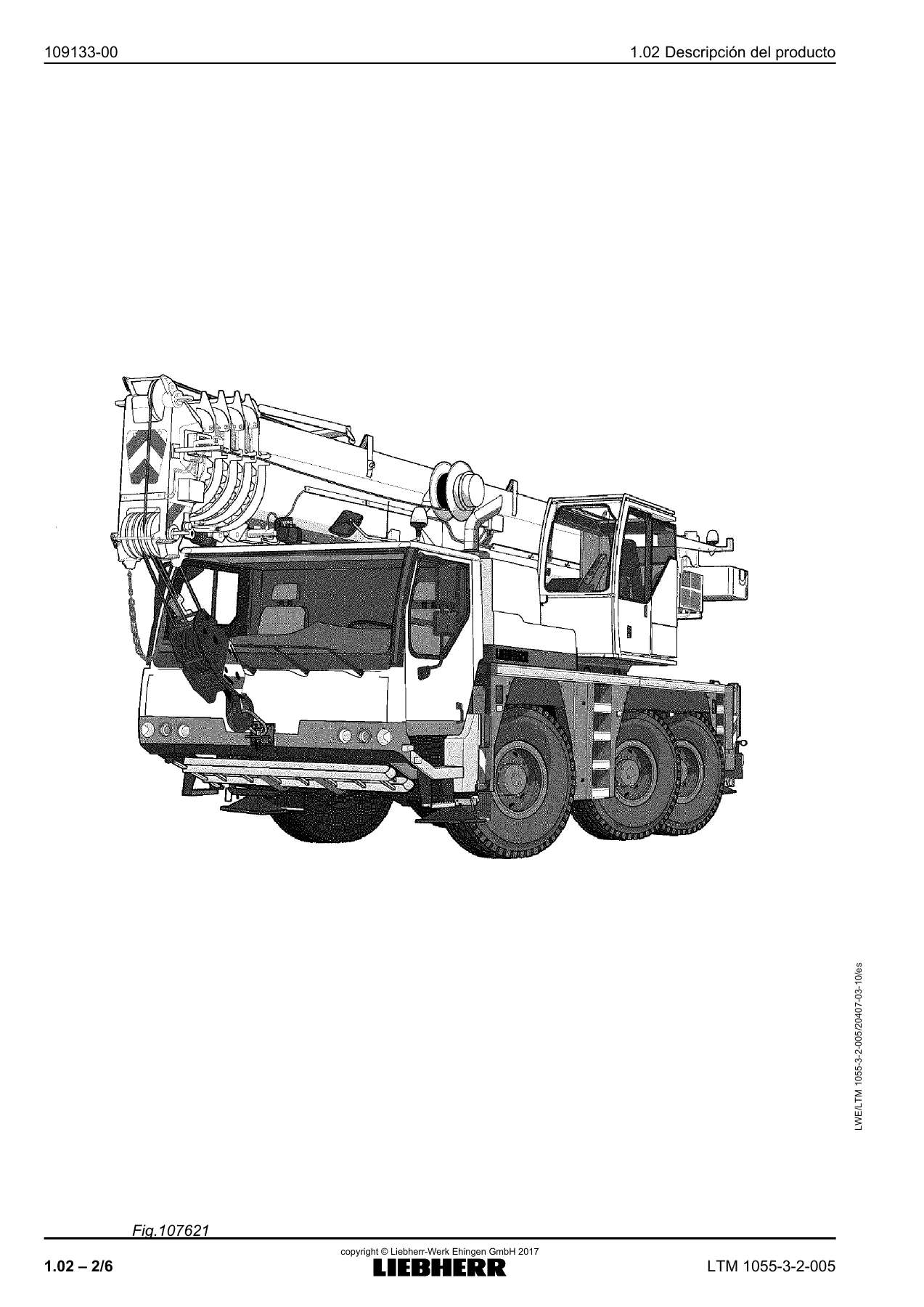

Las primeras secciones del manual presentan la terminología de la máquina, sus componentes principales y las características técnicas necesarias para comprender la configuración del Liebherr LTM 1055-3.2. El chasis inferior se describe como un chasis de tres ejes con cuatro estabilizadores extensibles hidráulicamente en sentido horizontal y vertical, nivelación automática de estabilización e indicación electrónica de inclinación. El motor de traslación indicado es un Liebherr diésel de seis cilindros D 936 A7 SCR, refrigerado por agua, con potencia de 270 KW a 2000 r.p.m. y par máximo de 1700 Nm a 1500 r.p.m. El depósito de combustible indicado es de 340 l.

También se detallan la caja ZF de 12 marchas con mando automatizado AS-TRONIC, el engranaje de distribución de dos escalones, los tres ejes dirigidos, la suspensión hidroneumática bloqueable y el sistema de frenado. El circuito eléctrico del vehículo trabaja con corriente continua de 24 voltios y emplea dos baterías de 170 Ah cada una. En el chasis superior se explican el accionamiento diésel-hidráulico, los circuitos Load Sensing, el mecanismo de elevación, el mecanismo de basculamiento, el mecanismo giratorio, la cabina del gruista y los dispositivos de seguridad asociados al sistema LICCON.

La pluma telescópica está formada por un pie de pluma y cuatro elementos telescópicos, con una longitud indicada de 10,2 m hasta 40 m. El manual contempla además la punta rebatible de 9,5 m hasta 16 m, montable a 0°, 20° o 40°, así como cabrestante 2 y contrapeso adicional cuando corresponden al equipo instalado. El contrapeso base indicado es de 7 t, con un contrapeso adicional de 5 t para alcanzar un total de 12 t.

Estabilización, dimensiones y funcionamiento

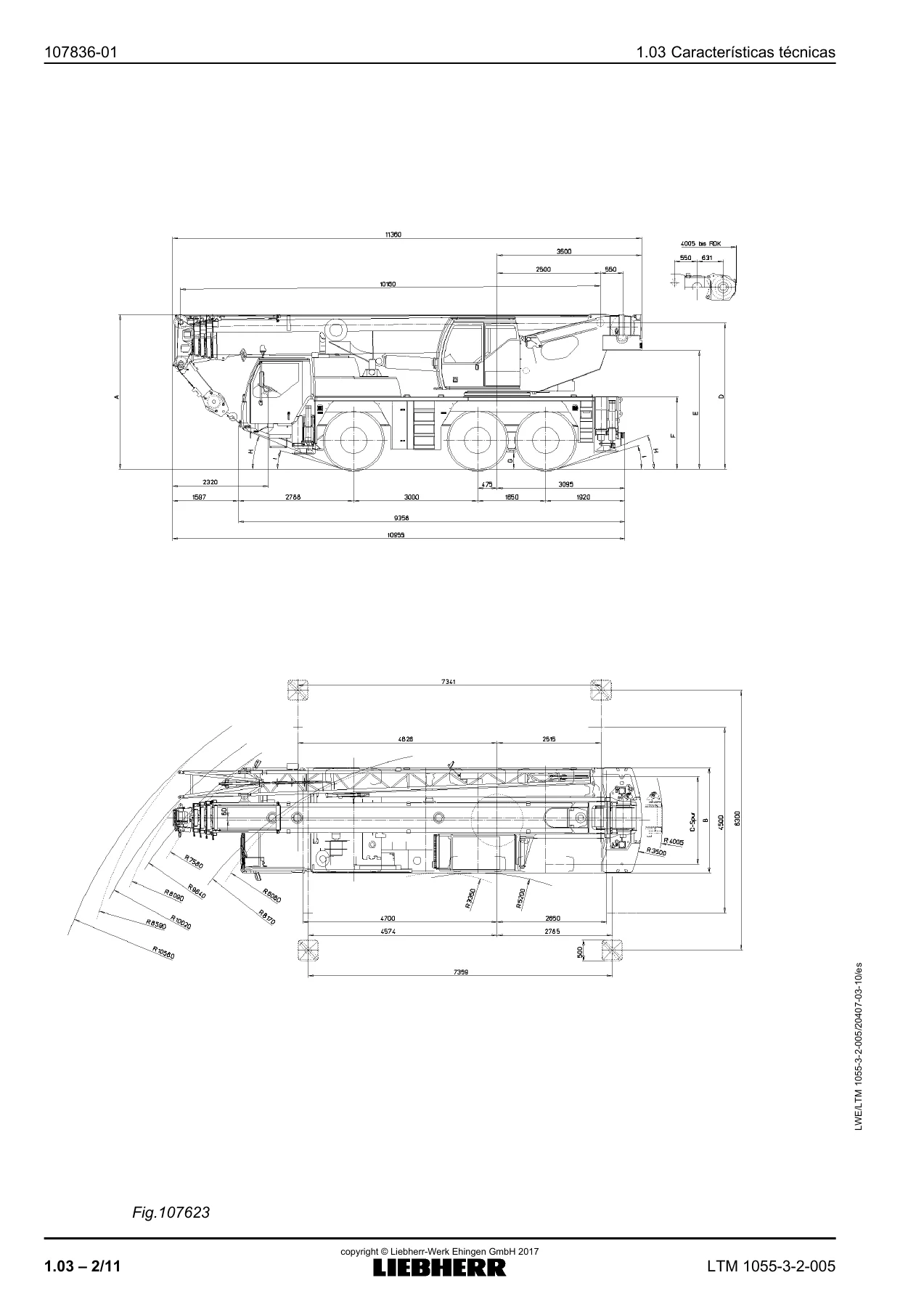

El documento incluye tablas y dibujos técnicos para las dimensiones del vehículo, neumáticos, suspensión, estabilización y fuerzas transmitidas al suelo. Se muestran bases de apoyo retraída, reducida y ancha, además de las dimensiones de las placas de apoyo. Para el servicio seguro se desarrollan la selección del lugar de emplazamiento, la resistencia del terreno, el apuntalamiento de las placas, la nivelación de la grúa y la relación entre la configuración real de los estabilizadores y las tablas de cargas correspondientes.

Las características técnicas incluyen velocidades de marcha y de los mecanismos de la grúa, cables de elevación y diagramas de alturas de elevación. El mecanismo de elevación se especifica con una velocidad de 0 m/min hasta 130 m/min por ramal simple, el mecanismo giratorio de 0 min-1 hasta 1,6 min-1 y el movimiento telescópico con aproximadamente 200 s para pasar de una longitud de pluma de 10,2 m a 40 m. Los cables de elevación del cabrestante 1 y del cabrestante 2 opcional se indican con 15 mm de diámetro y 200 m de longitud.

Manejo LICCON y operaciones de grúa

Una parte extensa del Manual de Instrucciones Liebherr LTM 1055-3.2 Grúa Telescópica Automotriz 20407-03-10 PDF está dedicada al sistema informático LICCON y al manejo desde la cabina del gruista. Se explican el proceso inicial de carga automática, los elementos de mando, el programa de montaje de equipo, el programa de servicio de la grúa, el programa de movimiento telescópico, el modo ECO y los modos Power-Save y Stand-by. También aparecen funciones opcionales como el límite de la zona de trabajo y el controlador de la fuerza normal.

El manual desarrolla de forma separada los movimientos de basculamiento, elevación y descenso, giro y telescopado. Hay instrucciones para la puesta en servicio, controles previos, arranque y desconexión del motor, enganche y desenganche del motón de gancho, comprobaciones de los dispositivos de seguridad y utilización del controlador de cargas. El contenido continúa con colocación del cable, montaje y retirada del motón de gancho, terminal de cuña, contrapesos, trabajo con carga, desplazamiento desde la cabina del gruista, servicio libre sobre ruedas, desplazamiento con carga enganchada y funcionamiento con dos ganchos.

Seguridad, montaje y equipos adicionales

La sección de seguridad abarca mucho más que advertencias generales. Incluye planificación del uso de la grúa, requisitos del gruista, elección del lugar de emplazamiento, taludes y fosas, presiones admisibles sobre el terreno, estabilización, influencias del viento, conexión a tierra, operaciones cerca de instalaciones emisoras, levantamientos con dos grúas, zonas de trabajo de varias grúas y señales manuales. También se describen medidas de protección anticaída, puntos de amarre y fijación, utilización de escaleras, equipo de protección personal y accesos a la máquina.

En la parte dedicada al equipo se explican procedimientos de montaje y desmontaje, control de poleas y cables, la punta rebatible TK, el cabrestante 2, la polea de ramal simple, la pluma auxiliar, los motones de gancho y el Terminal Bluetooth BTT. El equipo adicional tratado comprende calefacción y precalentamiento, aire acondicionado de las cabinas, control de largueros de apoyo, bajada de emergencia, accionamiento de emergencia de la estabilización y accionamiento de emergencia del mando de la grúa.

Mantenimiento, inspección y diagnóstico

El contenido de mantenimiento del manual permite consultar los planes de mantenimiento e inspección tanto del chasis de la grúa como del chasis superior. Para el chasis inferior se incluyen apartados sobre motor diésel, sistema de combustible, instalación de urea, caja de cambio automática, engranaje de distribución, circuito hidráulico, sistema de aire comprimido y frenado, neumáticos, ruedas, ejes, ajuste de vía, basculamiento de la cabina y sistema eléctrico. En el chasis superior se cubren el motor diésel, circuito hidráulico, lubricación centralizada, unión giratoria, mecanismo de elevación, engranaje del mecanismo giratorio, contrapeso, iluminación y pluma telescópica.

Además de los intervalos, aparecen cantidades de llenado, esquema de lubrificación y combustibles y lubricantes prescritos. El capítulo de averías incluye indicaciones ante fallos, diagnosis, medidas ante averías evidentes y actuación ante piezas defectuosas. La sección de controles periódicos amplía el alcance con inspecciones de la estructura portante, cabrestantes, ganchos de carga, mecanismos de la pluma telescópica, sistemas de bloqueo, cables de seguridad, poleas, controlador de cargas, unión giratoria, depósitos y otros componentes. También hay un capítulo específico para el control de cables metálicos y otro para la comprobación del sistema de freno de aire comprimido con frenos de discos.

Capítulos cubiertos

• 1 Descripción de la grúa
  • 1.01 Terminología
  • 1.02 Descripción del producto
  • 1.03 Características técnicas
• 2 Consignas de seguridad
  • 2.01 Reglamentos relativos al tráfico
  • 2.01.10 Reglamentos generales relativos al tráfico
  • 2.01.20 Reglamentos nacionales relativos al tráfico
  • 2.02 Reglamentos para el rodaje
  • 2.03 Planificador de aplicación
  • 2.04 Generalidades – Indicaciones técnicas de seguridad
  • 2.05 Colocación de placas de la grúa
  • 2.06 Protección anticaída de la grúa
  • 2.07 Accesos a la grúa
• 3 Mando del chasis inferior de la grúa
  • 3.01 Instrumentos de mando y de control del chasis inferior de la grúa
  • 3.02 Antes de iniciar la marcha
  • 3.03 Sistema de suspensión de ejes
  • 3.04 Servicio de marcha
  • 3.05 Grúa en el lugar de empleo
  • 3.07 Remolque de la grúa
  • 3.80 Transporte de la grúa y de los componentes de la grúa
• 4 Mando del chasis superior de la grúa
  • 4.01 Instrumentos de mando y de control del chasis superior
  • 4.02 Sistema informático LICCON
  • 4.03 Puesta en servicio y puesta fuera de servicio de la grúa
  • 4.04 Dispositivos de seguridad
  • 4.05 Servicio de grúa
  • 4.06 Colocación de cable
  • 4.07 Contrapeso
  • 4.08 Trabajar con carga
  • 4.10 Marcha desde la cabina del gruista
  • 4.11 Servicio de la grúa Libre sobre ruedas
  • 4.12 Servicio con dos ganchos
  • 4.15 Esquemas de colocación de cable
  • 4.20 Procedimiento para desconectar el movimiento de grúa
• 5 Equipo
  • 5.01 Indicaciones técnicas de seguridad con el montaje y desmontaje
  • 5.02 Punta rebatible – TK
  • 5.09 Cabrestante 2
  • 5.10 Polea de ramal simple
  • 5.12 Pluma auxiliar
  • 5.19 Motones de gancho
  • 5.31 Terminal Bluetooth BTT
• 6 Equipo adicional
  • 6.01 Calefacción, precalentamiento del motor y aire acondicionado de la cabina del conductor
  • 6.02 Calefacción, precalentamiento del motor y aire acondicionado de la cabina del gruista
  • 6.04 Control del larguero de apoyo y larguero corredizo
  • 6.05 Bajada de emergencia
  • 6.07 Accionamiento de emergencia de estabilización
  • 6.25 Accionamiento de emergencia
• 7 Mantenimiento y reparación
  • 7.01 Mantenimiento y reparación en general
  • 7.02 Intervalo de mantenimiento del chasis de la grúa
  • 7.03 Intervalo de mantenimiento del chasis superior de la grúa
  • 7.04 Intervalo de mantenimiento del chasis de la grúa
  • 7.05 Intervalo de mantenimiento del chasis superior de la grúa
  • 7.06 Cantidades de llenado y esquema de lubrificación
  • 7.07 Combustibles y lubrificantes
  • 7.15 Procedimiento en caso de fallos
• 8 Controles de las grúas
  • 8.01 Control periódico de las grúas
  • 8.04 Control de los cables de grúa
  • 8.07 Control del sistema del freno de aire comprimido en frenos de discos
• 9 Indicaciones generales
  • 9.02 Trabajos complementarios para el mantenimiento
• 15 Desplazamiento con el equipo montado
  • 15.01 Servicio de marcha con equipo montado
  • 15.05 Tablas para el desplazamiento con el equipo montado
• 90 Anexo
  • 90.01 Prefacio al anexo
  • 90.05 Recibo de complemento

En conjunto, el manual conecta la preparación de la máquina, el manejo diario y las configuraciones de trabajo con los procedimientos de inspección y mantenimiento necesarios para conservar la grúa en condiciones de servicio. Los dibujos de componentes, diagramas de alcance, ilustraciones de montaje, controles de seguridad y datos técnicos permiten localizar rápidamente la información correspondiente a cada sistema del LTM 1055-3.2.

Una referencia completa para operar y mantener el LTM 1055-3.2

El Manual de Instrucciones Liebherr LTM 1055-3.2 Grúa Telescópica Automotriz 20407-03-10 PDF resulta útil para preparar la grúa para el desplazamiento y el trabajo, configurar estabilizadores y equipos, utilizar LICCON, manejar los movimientos de la pluma, efectuar operaciones con carga, montar accesorios, seguir los intervalos de mantenimiento, inspeccionar componentes y consultar procedimientos ante fallos. Trabajar con las instrucciones, controles y valores especificados para esta máquina ayuda a ejecutar cada tarea siguiendo la configuración y el procedimiento previstos en el propio manual.

Se entrega como archivo PDF de acceso inmediato después del pago: no hay envío físico ni tiempo de espera por transporte. Puede consultarse en ordenador, tableta o teléfono compatible con PDF y puede imprimirse cuando necesite disponer de páginas concretas junto a la grúa o en el taller.
