Manual de Instrucciones Liebherr LTM 1050-3.1 – Grúa Telescópica Automotriz – 1532 Páginas PDF

Description

Manual de Instrucciones Liebherr LTM 1050-3.1 – Grúa Telescópica Automotriz

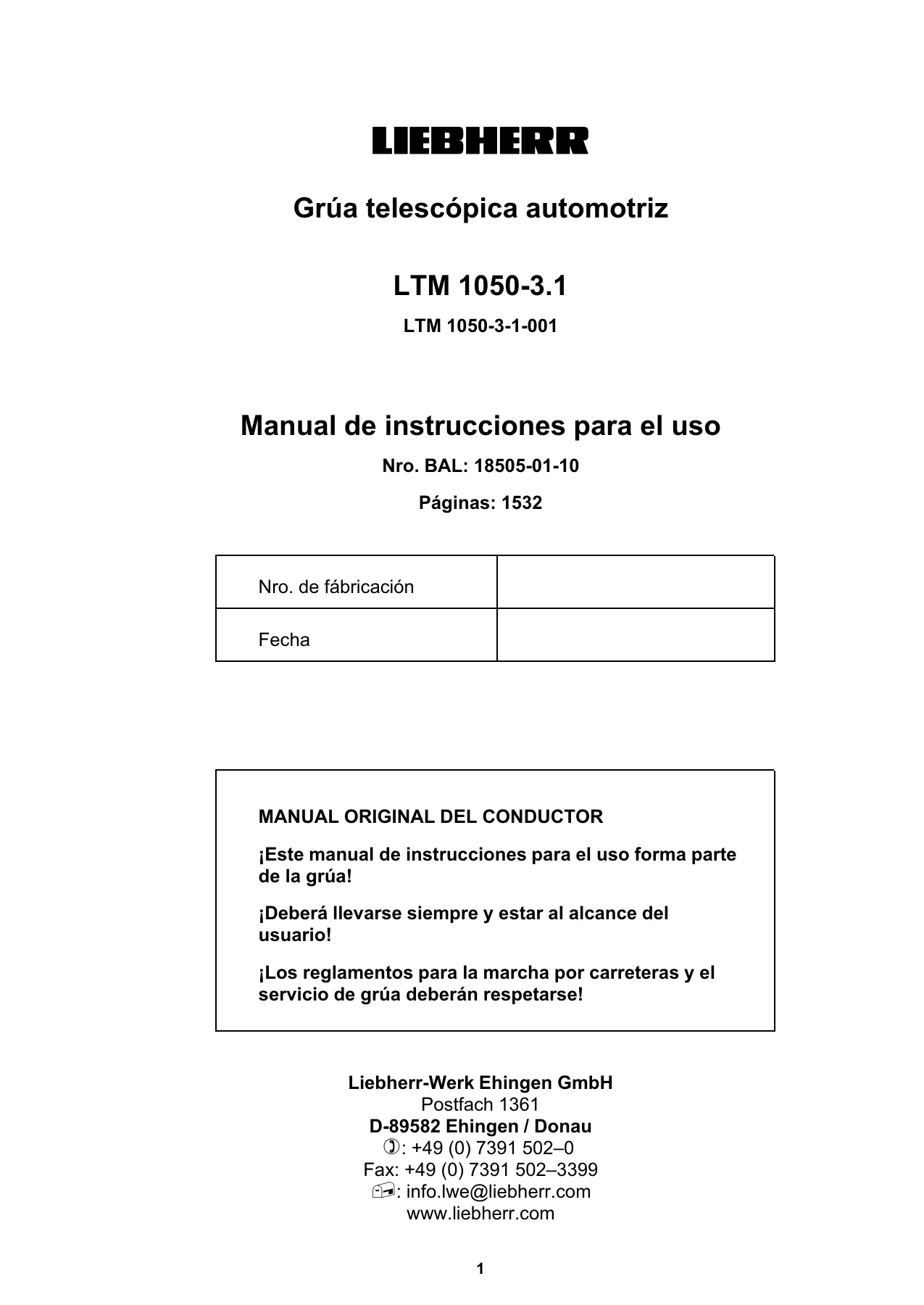

El Manual de Instrucciones Liebherr LTM 1050-3.1 es la documentación original del conductor para la grúa telescópica automotriz LTM 1050-3.1, identificada con el número de fabricación LTM 1050-3-1-001 y el número de manual BAL 18505-01-10. Con 1532 páginas, esta guía abarca todos los aspectos operativos, de seguridad, mantenimiento y reparación de la grúa, desde el mando del chasis inferior y superior hasta el sistema informático LICCON, pasando por el montaje de equipos, la colocación de cable y los intervalos de mantenimiento.

Detalles del Archivo

• Tipo de manual: Manual de instrucciones para el uso – Documentación original del conductor
• Marca: Liebherr
• Modelo: LTM 1050-3.1
• Número de fabricación: LTM 1050-3-1-001
• Número de manual (BAL): 18505-01-10
• Idioma: Español
• Páginas: 1532
• Formato: PDF
• Fabricante: Liebherr-Werk Ehingen GmbH, Postfach 1361, D-89582 Ehingen/Donau

Capítulos Cubiertos

• 1.00 Descripción de la grúa: componentes, chasis, chasis superior, pluma telescópica, pluma adicional, características técnicas, dimensiones, velocidades, alturas de elevación
• 2.00 Consignas de seguridad: reglamentos de tráfico, rodaje, planificador de aplicación, indicaciones técnicas de seguridad, colocación de placas, protección anticaída

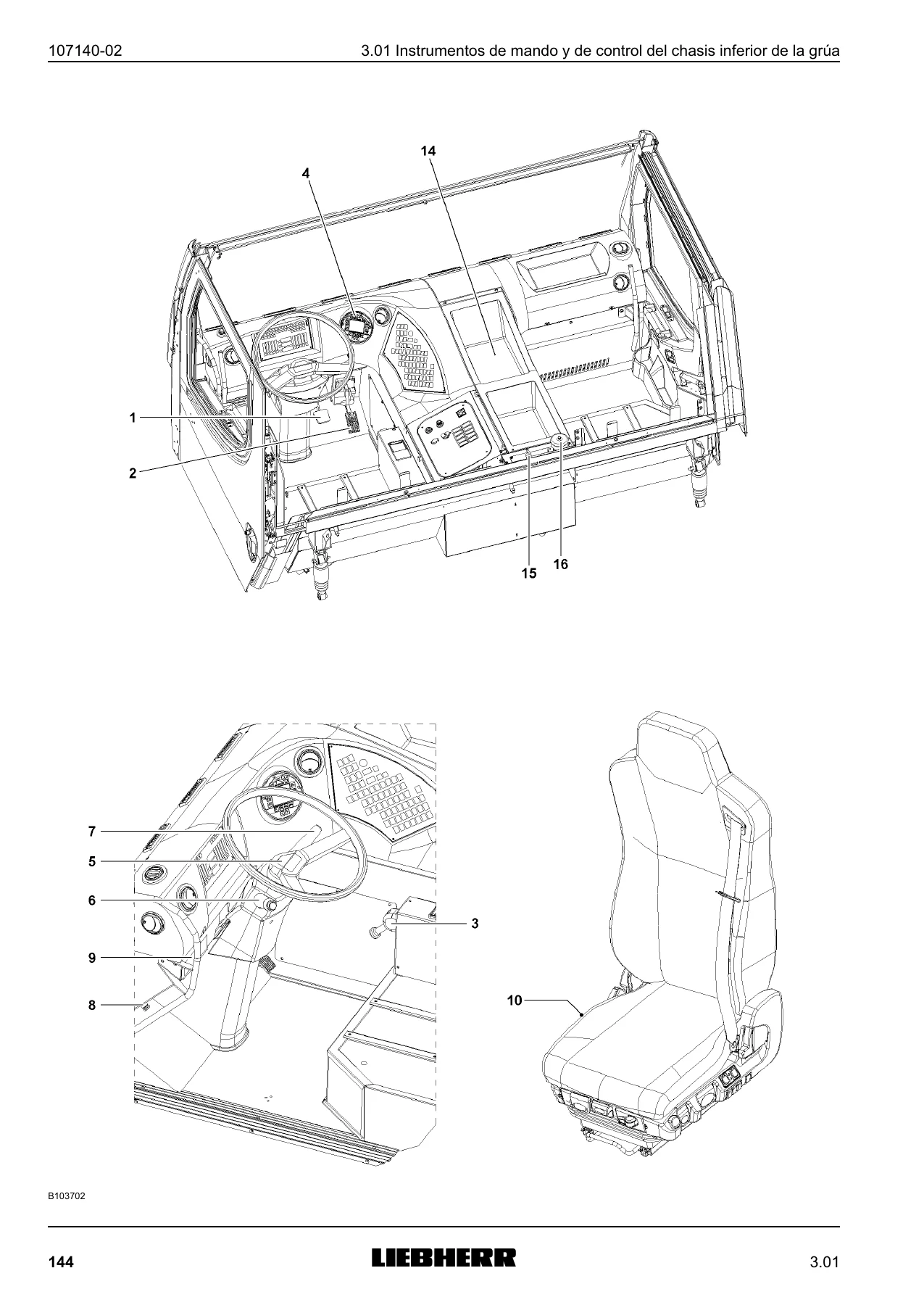

• 3.00 Mando del chasis inferior: instrumentos de mando, controles antes de la marcha, sistema de suspensión de ejes, servicio de marcha, grúa en el lugar de empleo, remolque, transporte

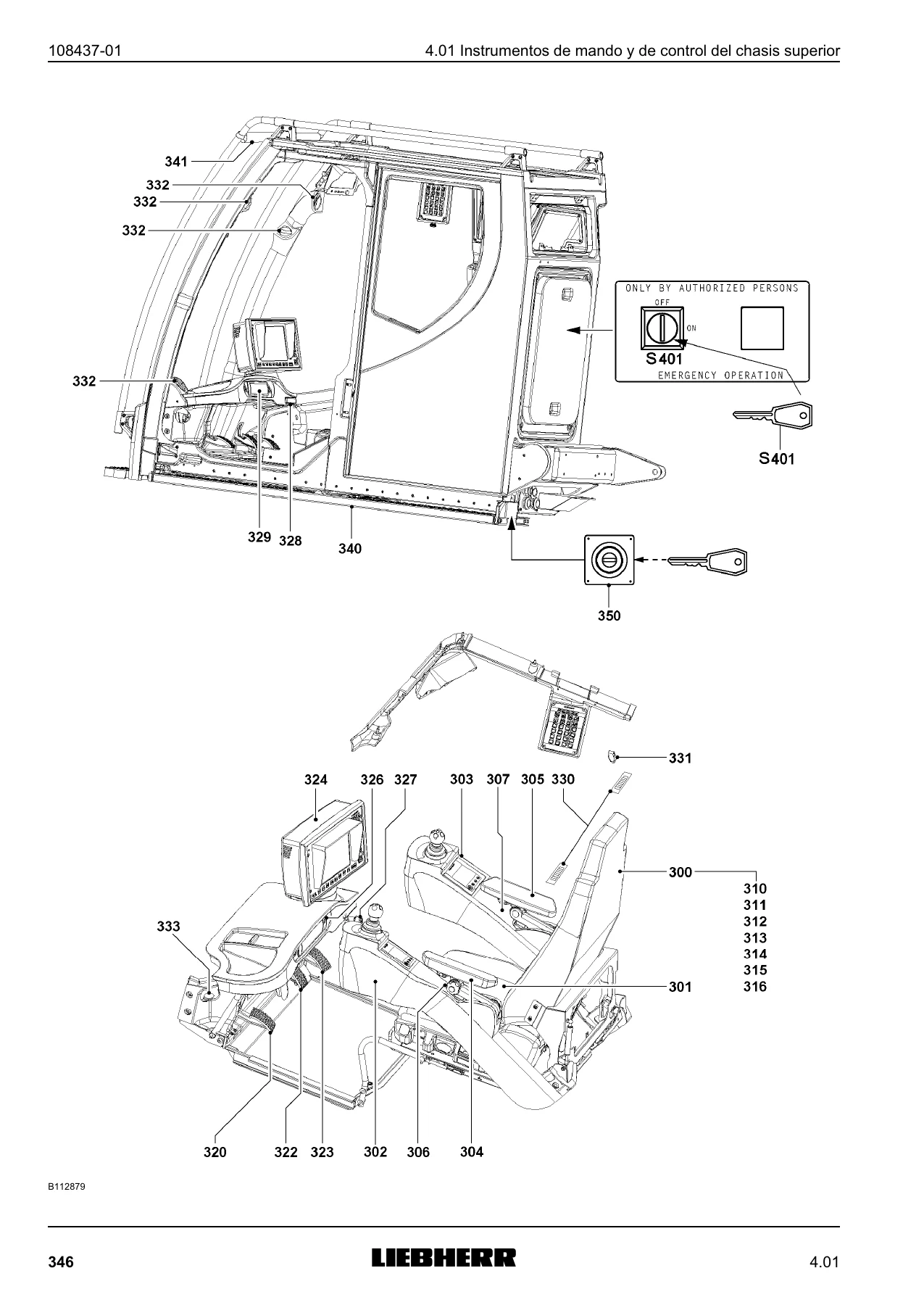

• 4.00 Mando del chasis superior: instrumentos, sistema informático LICCON, puesta en servicio, dispositivos de seguridad, servicio de grúa, colocación de cable, contrapeso, trabajar con carga, marcha desde cabina del gruísta, grúa libre sobre ruedas, esquemas de colocación de cable, procedimiento para desconectar movimiento
• 5.00 Equipo: montaje y desmontaje, punta rebatible TK, mecanismo de elevación 2, pluma auxiliar, motones de gancho, terminal Bluetooth
• 6.00 Equipo adicional: calefacción, precalentamiento del motor, aire acondicionado, controlador de largueros corredizos, bajada de emergencia, accionamiento de emergencia estabilización
• 7.00 Mantenimiento y reparación: intervalos de mantenimiento del chasis inferior y superior, cantidades de llenado, esquema de lubrificación, combustibles y lubrificantes, procedimiento en caso de fallos
• 8.00 Controles de las grúas: control periódico, control de cables, control del sistema de freno de aire comprimido
• 9.00 Indicaciones generales: trabajos complementarios para el mantenimiento
• 15.00 Desplazamiento con el equipo montado: servicio de marcha con equipo, tablas para el desplazamiento

Este manual constituye la referencia técnica completa para el operador y el personal de mantenimiento de la grúa LTM 1050-3.1. Cada capítulo está estructurado de forma progresiva, comenzando por la descripción general de los componentes y las consignas de seguridad, avanzando hacia los procedimientos de mando del chasis inferior y superior, y culminando con las tablas de cargas, los esquemas de colocación de cable y los intervalos de mantenimiento. La inclusión de advertencias de peligro, atención y aviso en cada sección asegura que el usuario comprenda los riesgos asociados a cada operación. El sistema informático LICCON, fundamental para el control de cargas y la seguridad de la grúa, se describe en detalle, incluyendo el programa de montaje de equipo, servicio de grúa, límite de zona de trabajo y controlador de fuerza normal. Los capítulos dedicados al equipo adicional cubren el montaje y desmontaje de la punta rebatible, la pluma auxiliar, los motones de gancho y el terminal Bluetooth, con instrucciones paso a paso y referencias a los puntos de fijación y enganche. La sección de mantenimiento proporciona planes detallados con intervalos en horas de servicio y kilometraje, cantidades de llenado de aceites y lubrificantes, y procedimientos para la resolución de fallos.

Contenido Técnico Destacado

• Motor: Liebherr D 936 L A6, 6 cilindros, refrigerado por agua, 270 kW a 2000 rpm, par máximo 1720 Nm a 1300 rpm
• Caja de cambios: ZF de 12 marchas con sistema AS-TRONIC
• Ejes: 3 ejes, accionamiento 6×4, todos dirigidos, ejes 2 y 3 planetarios con bloqueos diferenciales
• Neumáticos: 385/95 R 25, 445/95 R 25, 525/80 R 25
• Pluma telescópica: 11,4 m a 38 m, sistema hidromecánico de 3 escalonamientos
• Contrapeso: 6,6 t estándar, hasta 9,0 t con contrapeso adicional
• Punta rebatible: TK9.2 (9,2 m) y TK16.0 (16,0 m), ángulos de 0°, 20°, 40° y 60°
• Pluma auxiliar: 1,4 m, montable a 0°, 20°, 40° y 60°
• Velocidad máxima: 75 km/h con neumáticos 385/95 R 25; 80 km/h con 445/95 o 525/80 R 25
• Base de apoyo: Retraída 2,33 m, reducida 4,50 m, ancha 6,40 m
• Presión máxima por estabilizador: 295 kN delante, 420 kN atrás
• Sistema eléctrico: 24 V CC, 2 baterías de 170 Ah
• Nivel sonoro: 72-75 dB(A) en cabina

¿Para Quién es Este Manual?

Este manual está dirigido a gruístas, operadores de grúas automotrices, personal de mantenimiento y técnicos de servicio que trabajan con la Liebherr LTM 1050-3.1. También es una referencia esencial para responsables de seguridad en obras, planificadores de aplicaciones y cualquier profesional que necesite comprender los procedimientos operativos, las tablas de cargas y las medidas de seguridad de esta grúa telescópica. La documentación permite al usuario familiarizarse con la grúa, evitar anomalías por mando indebido, aumentar la fiabilidad en el uso, prolongar la duración de vida de la grúa y reducir costos de reparación y paradas por averías.

Su Compra Incluye

• Manual completo de 1532 páginas en formato PDF
• Acceso inmediato tras la compra – sin envío físico
• Compatible con cualquier dispositivo: ordenador, tablet o smartphone
• Posibilidad de imprimir las páginas que necesite para tenerlas a mano en la obra
• Navegación mediante índice y búsqueda por texto para localizar rápidamente cualquier procedimiento

Por Qué Necesita Este Manual

La Liebherr LTM 1050-3.1 es una grúa telescópica automotriz de alta capacidad que requiere un conocimiento preciso de sus sistemas para operar con seguridad. Este manual proporciona las instrucciones exactas para cada operación, desde la estabilización y nivelación de la grúa hasta el montaje de la punta rebatible o la pluma auxiliar, pasando por la colocación del cable de elevación, la selección del contrapeso adecuado y la interpretación de las tablas de cargas. Sin esta documentación, el operador corre el riesgo de sobrecargar la grúa, provocar un vuelco o dañar componentes críticos. Los procedimientos de mantenimiento descritos permiten anticipar averías, reducir costos y garantizar que la grúa se encuentre siempre en condiciones óptimas de funcionamiento. Además, el manual incluye las tablas de cargas y los esquemas de colocación de cable que son indispensables para planificar cualquier elevación con seguridad.

Ya sea que necesite consultar una tabla de cargas específica, entender el funcionamiento del sistema LICCON, realizar el mantenimiento programado o solucionar un fallo, este manual le proporciona la información técnica completa directamente desde la documentación original del fabricante.

Entrega Instantánea

Recibirá el enlace de descarga inmediatamente después de completar su compra. El archivo PDF se puede abrir en cualquier dispositivo y no requiere software especial. Imprima las páginas que necesite o consúltelas desde su dispositivo móvil directamente en la obra.

IMAGES PREVIEW
