Liebherr LTM 1130-5.1 Manual de Instrucciones para el Uso

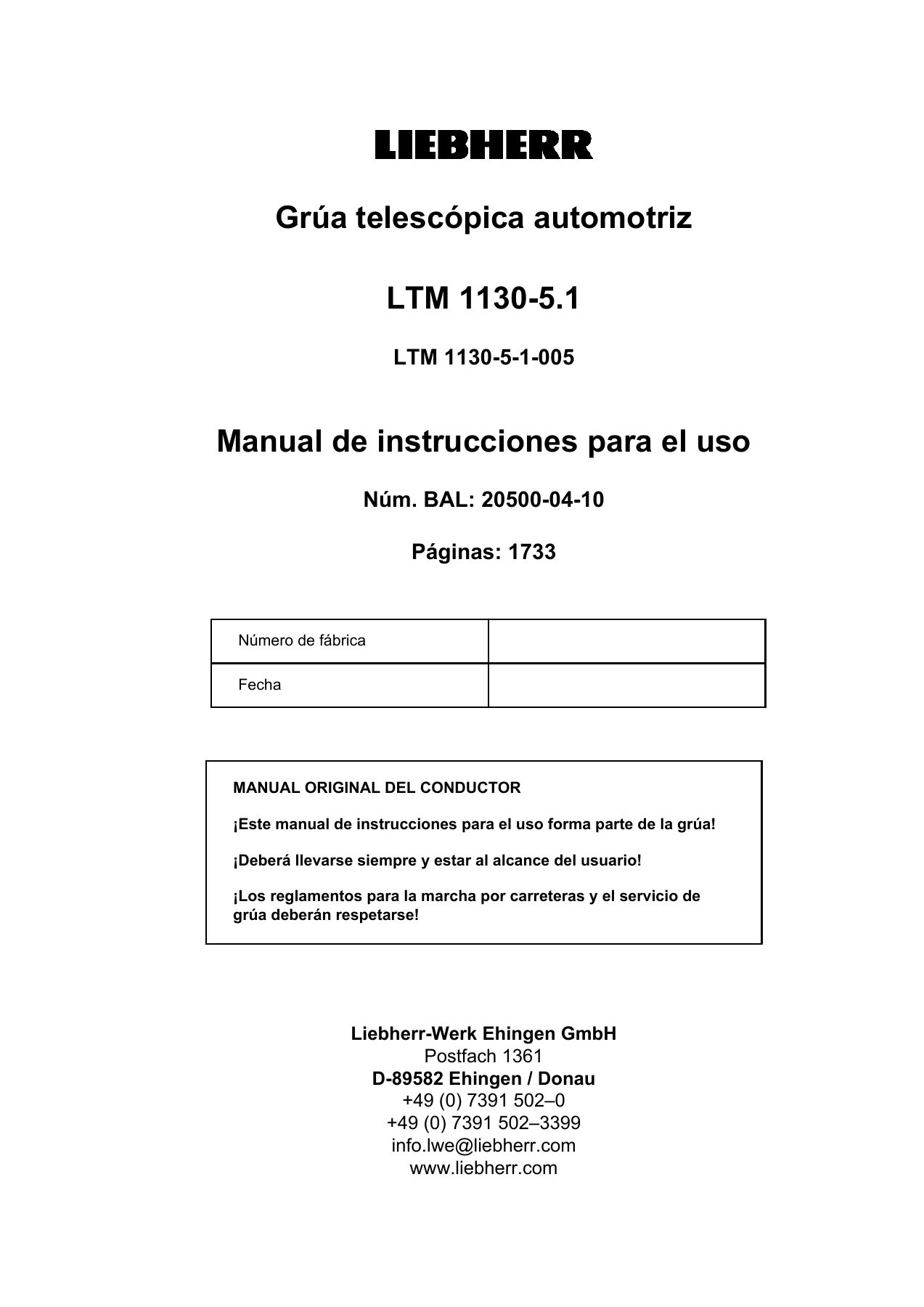

El Liebherr LTM 1130-5.1 Manual de Instrucciones para el Uso es la documentación original del conductor para esta grúa telescópica automotriz de 5 ejes. Se trata de un manual completo en español de 1733 páginas, identificado con el Núm. BAL 20500-04-10, que acompaña a la máquina y forma parte integrante de ella. La propia portada del documento especifica que este manual de instrucciones para el uso forma parte de la grúa y que debe llevarse siempre a bordo y estar al alcance del usuario.

Detalles del archivo

• Tipo de manual: Manual de instrucciones para el uso (manual original del conductor)
• Fabricante: Liebherr-Werk Ehingen GmbH
• Modelo: LTM 1130-5.1
• Número de documento: BAL 20500-04-10
• Código de identificación de la grúa: LTM 1130-5-1-005
• Idioma: Español
• Número de páginas: 1733
• Formato: PDF

Contenido del manual

El manual se organiza en capítulos funcionales que siguen el orden de trabajo real con la grúa: desde la descripción del producto y las consignas de seguridad, pasando por el mando del chasis inferior y del chasis superior, hasta el equipo, el mantenimiento y los controles periódicos. Este es el desglose tal y como aparece en el índice del documento:

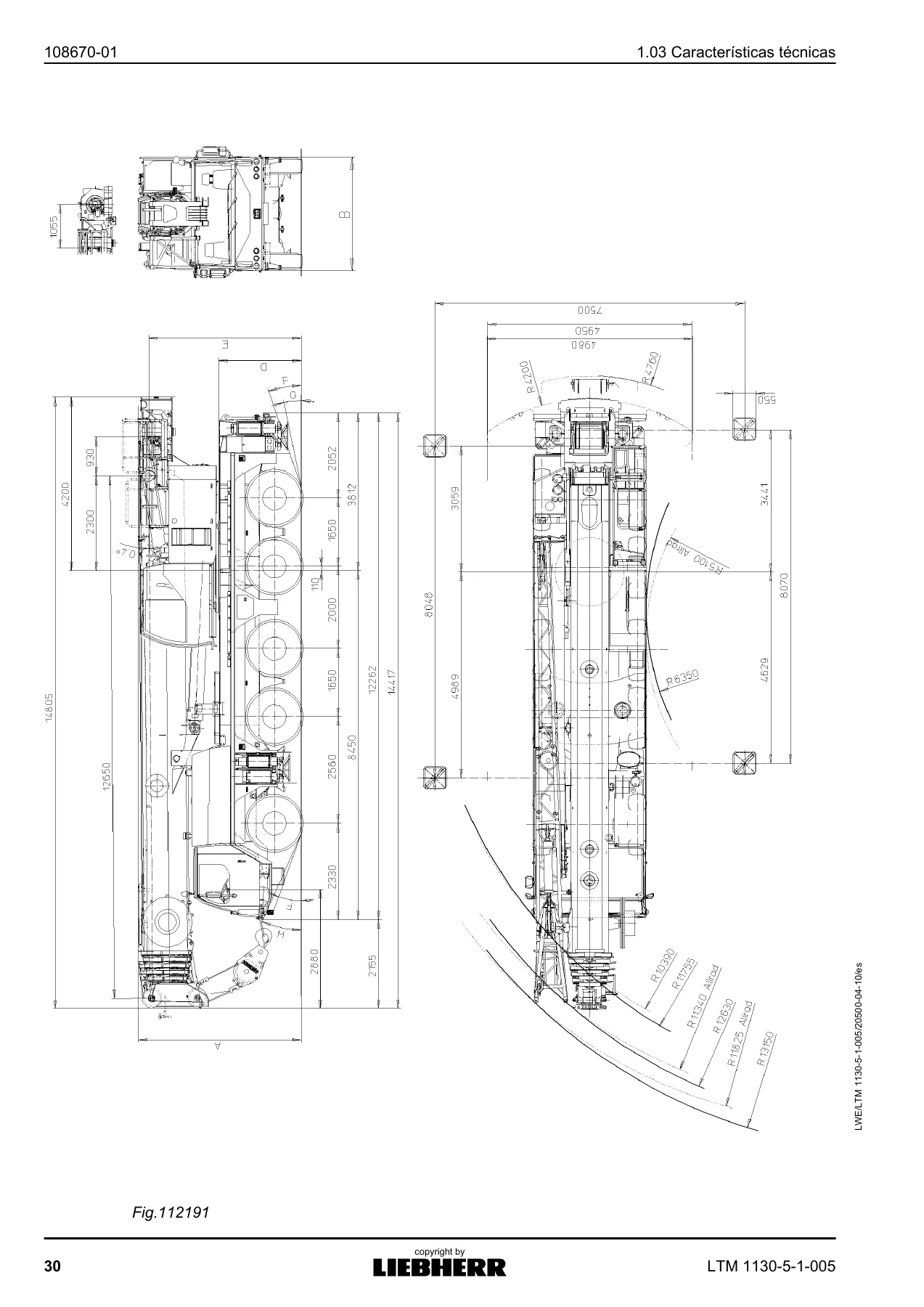

• Descripción de la grúa — terminología, componentes, pluma adicional, descripción del producto, chasis, chasis superior, equipo adicional y características técnicas (dimensiones, estabilización, neumáticos, pesos, valores sonoros, velocidades, cables, alturas de elevación)
• Consignas de seguridad — reglamentos relativos al tráfico, reglamentos para el rodaje, planificador de aplicación, generalidades e indicaciones técnicas de seguridad, colocación de placas de la grúa, protección anticaída, accesos a la grúa y trabajo a bajas temperaturas
• Mando del chasis inferior de la grúa — instrumentos de mando y control, antes de iniciar la marcha, sistema de suspensión de ejes, servicio de marcha, estabilización, remolque y transporte
• Mando del chasis superior de la grúa — instrumentos de mando y control, sistema informático LICCON, puesta en servicio, dispositivos de seguridad, servicio de grúa, colocación de cable, contrapeso, trabajar con carga, servicio con dos ganchos, esquemas de colocación de cable y procedimiento para desconectar el movimiento de grúa
• Equipo — indicaciones técnicas de seguridad para montaje y desmontaje, punta rebatible TK, mecanismo de elevación 2, polea de ramal simple, pluma auxiliar, desmontaje/montaje de la pluma telescópica, largueros corredizos, motones de gancho, prolongación de pluma telescópica y Terminal Bluetooth BTT
• Equipo adicional — calefacción y precalentamiento del motor, aire acondicionado de cabina, control del larguero de apoyo, bajada de emergencia, accionamiento de emergencia y estabilización variable
• Mantenimiento y reparación — intervalos y planes de mantenimiento del chasis inferior y superior, motor diesel, sistema de combustible, caja de cambio, circuito hidráulico, neumáticos, ejes, cantidades de llenado, esquema de lubrificación y combustibles y lubrificantes prescritos
• Controles de las grúas — control periódico, control de la estructura portante, cabrestantes de elevación, ganchos de carga, mecánica de extracción por cable, sistemas de bloqueo, cables de seguridad, acumulador de membrana, cilindro de retención, poleas, controlador de cargas, unión giratoria y controles del freno de aire comprimido
• Control de los cables de grúa — criterios de sustitución según ISO 4309, tipos de cables, deformaciones, protocolos de control y anexos
• Control de los conductos de flexibles hidráulicos — intervalos, control de daños, vida útil, documentación y cambio
• Anexo — prefacio al anexo, recibo de complemento e informaciones al cliente

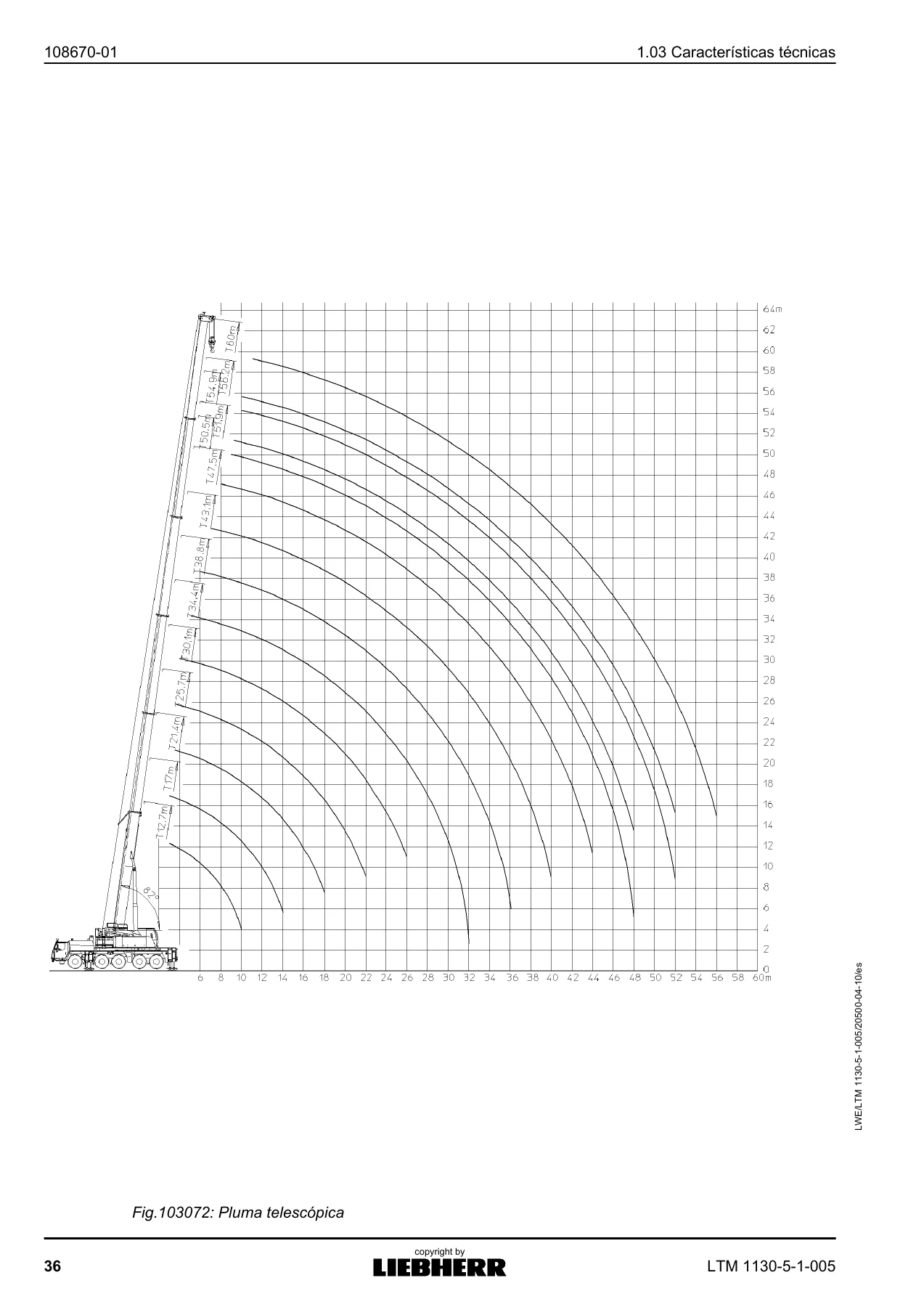

Más allá del índice, este manual Liebherr LTM 1130-5.1 funciona como una guía de operación completa para la máquina. La sección de descripción del producto detalla los componentes reales de la grúa: chasis de 5 ejes, suspensión hidroneumática bloqueable, dirección hidráulica ZF-Servocom de 2 circuitos, frenos de discos en todos los ejes, motor diesel Liebherr D 846 A7 de 6 cilindros con 370 kW (503 CV) a 1900 r.p.m., caja ZF de 12 marchas AS-TRONIC y pluma telescópica de 12,7 m hasta 60 m con sistema Telematik. El chasis superior se documenta con motor diesel Liebherr D 934 LA6 de 4 cilindros y 129 kW, mando LICCON, mecanismo de elevación con cabrestante Liebherr, cilindro de basculamiento, mecanismo giratorio y contrapeso de 29,3 t ampliable.

La parte de seguridad no es un capítulo decorativo: incluye las tablas de presiones autorizadas al suelo, las distancias de seguridad a cables eléctricos aéreos, la observación de las influencias del viento con conversión de velocidad y presión dinámica, el comportamiento en caso de tormenta, las señas con las manos para dar instrucciones, el levantamiento de una carga con dos grúas y las zonas de trabajo interpuestas de varias grúas.

Para qué sirve este manual

El Liebherr LTM 1130-5.1 manual en español está pensado para el trabajo real con la máquina. El gruista encontrará los procedimientos de estabilización desde la cabina y con el Terminal Bluetooth, la nivelación horizontal, la conmutación entre servicio de traslación y servicio de grúa, la puesta en servicio del sistema LICCON, el programa de montaje de equipo, el servicio de grúa con carga, los esquemas de colocación de cable para los distintos servicios T, TK, TVK, TNZK, TVNZK y THK, y el manejo del contrapeso con las combinaciones de placas. El personal de mantenimiento dispone de planes de intervalos por horas de servicio y por calendario, valores de llenado, esquema de lubrificación y tipos de aceite prescritos. Y el responsable de seguridad tiene a mano los criterios de control periódico, el desglose por componentes y las listas de control de la estructura portante.

Por qué es importante trabajar con la documentación correcta

Una grúa telescópica automotriz como la LTM 1130-5.1 trabaja con tablas de carga que dependen del estado de equipo, del contrapeso montado, de la base de apoyo y del campo de giro. Sobrepasar los valores indicados o trabajar con un estado de equipo mal configurado en el sistema LICCON afecta directamente a la estabilidad. Este manual recoge las advertencias, los estados de equipo autorizados y los procedimientos de control que el conductor debe verificar antes y durante el servicio. También documenta el uso conforme a lo previsto y los usos no conformes, de modo que el usuario sabe exactamente qué operaciones están permitidas con la máquina.

Entrega

El manual de instrucciones Liebherr LTM 1130-5.1 se entrega como archivo PDF de descarga instantánea tras la compra. No hay envío físico ni espera. Puede consultarse en ordenador, tablet o teléfono, y las páginas que interesen pueden imprimirse para llevarlas a la obra o al taller. Las 1733 páginas quedan indexadas en el archivo, de modo que se puede saltar directamente al capítulo que se necesite en cada momento.

IMAGES PREVIEW
