Manual de Servicio CFMOTO CForce 400 CF400AU / CF400AU-L – Taller y Reparación Completo en PDF (Español, 466 Páginas)

Description

Manual de Servicio CFMOTO CForce 400 – CF400AU / CF400AU-L

Este es el manual de servicio completo del ATV CFMOTO CForce 400, aplicable a los modelos CF400AU y CF400AU-L. Está redactado íntegramente en español y cubre desde las operaciones generales de taller hasta la reparación mayor del motor, el chasis, el sistema de frenos, la suspensión, la dirección, la transmisión CVT, los diferenciales delantero y trasero, el sistema eléctrico y el sistema de señalización e iluminación. Es la referencia técnica que se usa en el taller cuando se necesita el procedimiento exacto, el par de apriete correcto o la holgura de servicio concreta, en lugar de improvisar.

Detalles del Archivo

• Tipo de manual: Manual de Servicio / Mantenimiento y Reparación
• Marca: CFMOTO
• Modelos: CF400AU, CF400AU-L
• Idioma: Español
• Número de páginas: 466
• Formato: PDF
• Edición / Fecha: AGOSTO 2020
• Editor: Zhejiang CFMOTO Power Co., LTD

Capítulos Cubiertos

• 1. Información de mantenimiento
• 2. Piezas de revestimiento de la carrocería del vehículo
• 3. Inspección y ajuste
• 4. Entorno del motor (junto al motor)
• 5. Motor
• 6. Chasis del vehículo
• 7. Sistema de señalización e iluminación
• Apéndice: Diagrama esquemático eléctrico

Capítulo 1 – Información de mantenimiento

Abre con las precauciones de seguridad que hay que respetar al trabajar en este ATV, la ubicación del VIN (LCELDSZ2~ / LCEDSZ4~) y del número de identificación del motor (191Q~), y las especificaciones generales del vehículo: dimensiones, batalla, peso seco, capacidad de carga, tipos de neumático, distancia al suelo, radio de giro, tipo de motor, relación de compresión, sistema de lubricación, capacidad del tanque, relación de transmisión y tipo de tracción. Incluye también la tabla completa de pares de apriete para la parte puntiaguda del cuerpo del vehículo, la lista de lubricantes y selladores recomendados, y el diagrama de apertura con la ubicación de relés, fusibles, conectores y componentes clave.

Capítulo 2 – Piezas de revestimiento de la carrocería

Describe paso a paso el desmontaje e instalación de todas las cubiertas exteriores: asiento, cubierta del manillar, portaequipajes delantero y trasero, respaldo, empuñaduras, panel frontal, cubierta del salpicadero, cubierta superior e inferior del tanque de combustible, paneles laterales LH/RH, protectores de faros, guardabarros interiores y exteriores, guardamanos, parachoques, amortiguadores LH/RH, caja trasera, panel de luces traseras, y los pedalines y reposapiés. Cada procedimiento indica qué pernos y clips hay que retirar, en qué orden, y las precauciones para no dañar las pestañas plásticas.

Capítulo 3 – Inspección y ajuste

Es el capítulo de mantenimiento periódico. Detalla los intervalos de servicio (10 h / 300 km, 20 h / 750 km, cada 50 h / 1500 km, cada 100 h / 3000 km o 1 año, cada 200 h / 6000 km o 2 años) y los procedimientos de inspección y ajuste del sistema de dirección, frenos delanteros y traseros, ruedas, presión y desgaste de neumáticos, juego de la palanca de freno, nivel de líquido de frenos DOT 3 / DOT 4, grosor de disco de freno, ajuste del cambio de marchas, sistema de combustible, juego libre del acelerador (3–5 mm), limitador de velocidad, sistema de refrigeración, apuntamiento de faros y ajuste de la precarga del amortiguador delantero y trasero.

Capítulo 4 – Entorno del motor

Cubre los sistemas que rodean al motor: desmontaje e instalación del tanque de combustible y sus conectores rápidos, sistema de admisión y caja del filtro de aire, sistema de escape completo (protector térmico, muelles, silenciador, sensor de oxígeno), radiador y ventilador, purga y recarga del circuito de refrigerante, termostato, interruptor térmico, relé del ventilador, y el procedimiento de extracción completa del motor del chasis.

Capítulo 5 – Motor

El capítulo más extenso del manual. Incluye especificaciones de servicio y límites de desgaste del motor 191Q, tabla de pares de apriete del motor, herramientas especiales, y los procedimientos completos de: ajuste de holgura de válvulas, compresión del cilindro, cambio de bujía (DCPR8E NGK, 0.8–0.9 mm), correa de transmisión y CVT, sistema de lubricación y filtro de aceite, sistema de refrigeración, desmontaje y montaje completo del motor (culata, árbol de levas, balancines, cilindro, pistón, anillos, cigüeñal, cárter, engranajes, bombas de aceite, eje de equilibrio, tambor de cambio y horquillas), sistema eléctrico del motor (carga, arranque, EFI), y toda la sección de solución de problemas del motor y del sistema EFI por código de falla (P0030, P0105, P0112, P0122, P0201, P0321, P0501, P0560, etc.).

Capítulo 6 – Chasis del vehículo

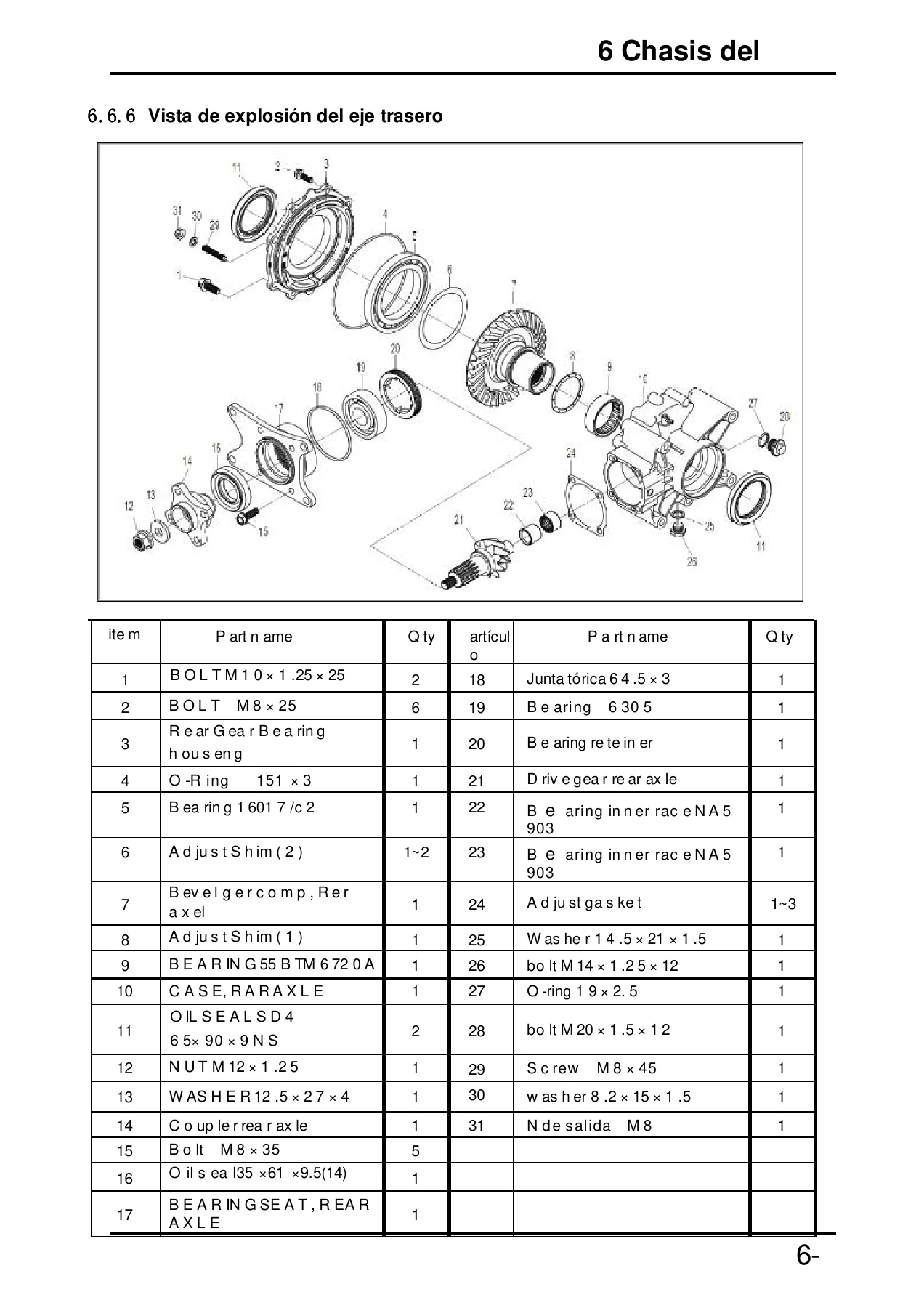

Aborda el sistema de suspensión, dirección (incluyendo el sistema EPS y su controlador), frenos, ruedas, y el despiece, inspección, montaje y ajuste del diferencial delantero y trasero, así como el eje de transmisión CV y los ejes de transmisión delanteros y traseros. Incluye pares de apriete, capacidades de aceite de diferencial (SAE15W/40SF o SAE80W/90GL-4), límites de servicio de llanta y neumáticos, y procedimientos de ajuste de holgura y contacto de engranajes cónicos.

Capítulo 7 – Sistema de señalización e iluminación

Detalla la solución de problemas y el reemplazo de bombillas del faro delantero (HS1 12V 35/35W), luz de freno / trasera (12V 21/5W), luces de giro delanteras y traseras (12V 10W), luz de matrícula, la comprobación y sustitución del interruptor de encendido, interruptores del manillar, interruptor de la luz de freno, bocina, tablero de instrumentos y el sensor de combustible con sus valores de resistencia.

Apéndice – Diagrama esquemático eléctrico

Cierra el manual con el diagrama esquemático eléctrico completo del CFMOTO CForce 400, imprescindible para diagnosticar averías eléctricas, rastrear circuitos, identificar conectores y verificar continuidad en el sistema de carga, arranque, iluminación, EFI y control de tracción.

Para quién es este manual de servicio del CFMOTO CForce 400

Es la referencia adecuada tanto para el propietario que realiza su propio mantenimiento como para el técnico de taller que necesita datos concretos sin depender de foros o vídeos imprecisos. Con este manual de taller CF400AU en PDF se pueden hacer los mantenimientos periódicos completos, diagnosticar códigos de falla del sistema EFI, desmontar y volver a montar el motor, sustituir la correa CVT, ajustar la holgura de válvulas, calibrar la precarga de suspensión, reparar o reconstruir los diferenciales delantero y trasero, y verificar todos los pares de apriete con la llave dinamométrica.

La ventaja frente a un manual genérico es que aquí cada procedimiento corresponde exactamente al CFMOTO CForce 400 CF400AU / CF400AU-L con motor 191Q, con los valores reales que el fabricante especifica: compresión de cilindro 1000 kPa, holgura de válvula de admisión 0.08–0.12 mm, escape 0.12–0.18 mm, diámetro de pistón 90.95–90.970 mm, par de la tuerca del eje de rueda 320–350 N·m, presión de apertura de la tapa del radiador 110 kPa, resistencia de la bobina de encendido y de los inyectores, y muchas otras cifras que marcan la diferencia entre una reparación correcta y una avería repetida.

Entrega y uso

El manual de reparación del CFMOTO CForce 400 se entrega como archivo PDF de descarga inmediata, sin envío físico y sin esperas. Se puede consultar desde cualquier dispositivo —ordenador de taller, portátil, tablet o teléfono—, y las páginas que interesen pueden imprimirse para llevarlas junto al vehículo durante la reparación. Tener el manual de servicio del CForce 400 a mano, con sus procedimientos, tablas de pares y diagrama eléctrico, permite trabajar con método en lugar de a ciegas: reduce el riesgo de dañar componentes, evita apretar de más o de menos, y ahorra tiempo en cada intervención sobre el ATV.
