Manual de Servicio de Motores y Cajas de Cambios New Holland Tractores Serie 90, Serie 30, TL, TM y TD60D-TD95D

Description

Detalles del archivo

• Tipo de manual: Manual de servicio de motores y cajas de cambios
• Marca: New Holland / Fiatagri
• Modelos cubiertos: Serie 90, Genesis Serie 30, Serie TL, Serie TM, TM7010-TM7040, TD60D-TD95D
• Idioma: Español
• Número de páginas: 276
• Formato: PDF

Modelos y motores cubiertos

Este manual abarca una amplia gama de tractores New Holland, organizados en dos grandes bloques: motores y cajas de cambios. En el apartado de motores, se documentan las siguientes familias:

• Fiatagri New Holland Serie 90: 115-90, 115-90 DT, 130-90 Turbo, 130-90 Turbo DT, 140-90 Turbo, 140-90 Turbo DT, 160-90 Turbo, 160-90 Turbo DT, 180-90 Turbo, 180-90 Turbo DT.
• New Holland Genesis Serie 30 y Alta Potencia IVECO: 4630, 5030, 5630, 6630, 7630, 7830, 8030, 8430, 8630, 8830.
• Serie TL: Tractores 60, 65, 75, 85 y 95 CV, motores de 3 y 4 cilindros.
• Serie TM: Tractores 100, 115, 135, 160 y 190 CV.
• New Holland TM7010, TM7020, TM7030 y TM7040.

El apartado de cajas de cambios cubre las transmisiones de diversos tractores New Holland, los modelos de 100, 115, 135 y 160 CV, así como la Serie TD60D, TD70D, TD80D, TD90D y TD95D.

Contenido del manual

Motores Serie 90 – Fiatagri New Holland

Comienza con las características técnicas de los motores 8065.05.000, 8065.25.010, 8065.25.000, 8365.25.503 y 8365.25.502, incluyendo diámetro y carrera (104 × 115 mm y 115 × 130 mm), cilindrada total, relación de compresión, potencia máxima y régimen. Se detallan los datos principales: régimen de par máximo, número de cojinetes de bancada, distribución por válvulas en cabeza con árbol de levas en bloque, y los valores de admisión y escape (comienzo y fin). Se incluyen tablas de juego entre balancines y válvulas, así como las tolerancias de funcionamiento en frío y en caliente.

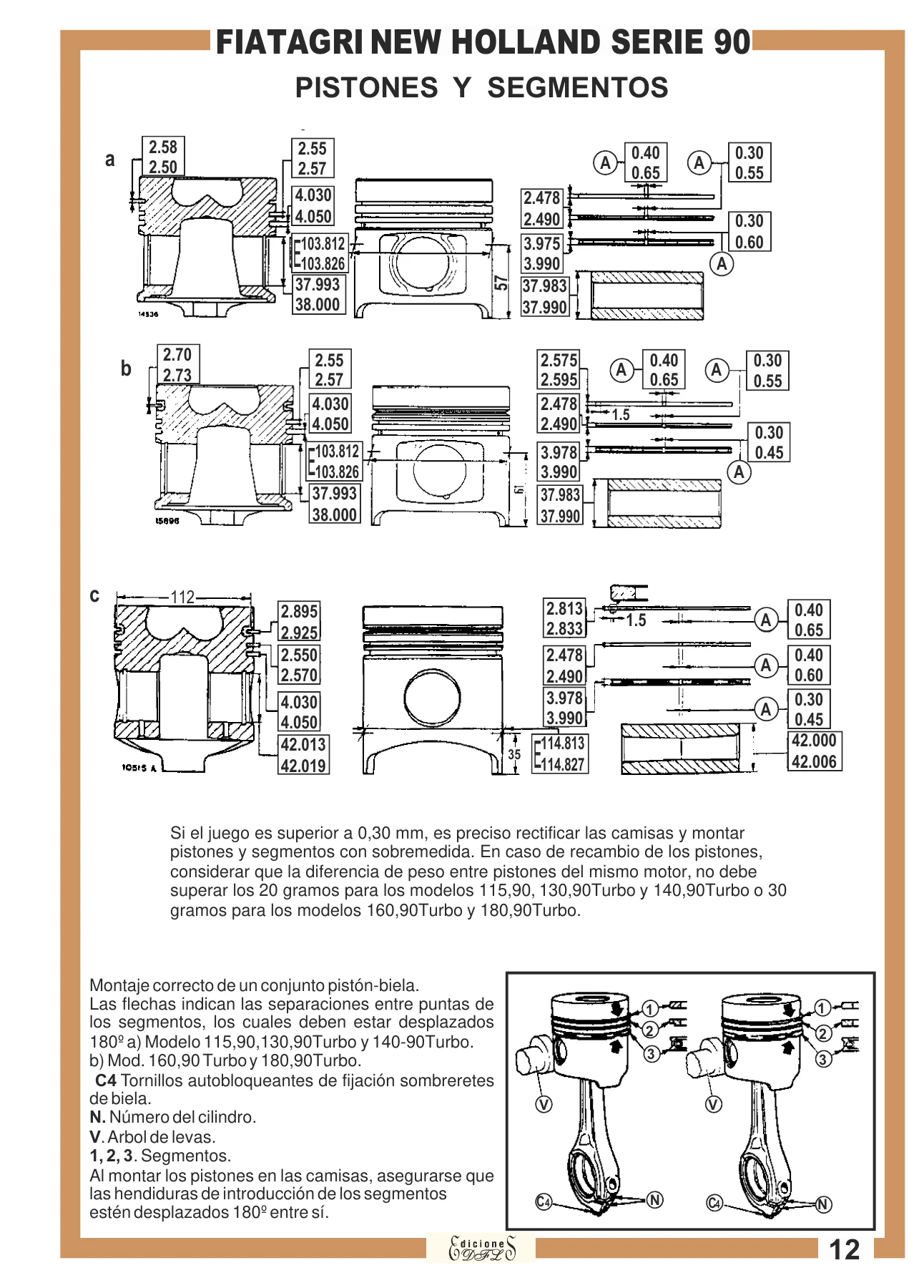

El desarme y armado del bloque de cilindros, cigüeñal, pistones y bielas se aborda en detalle, con medidas de alojamientos de camisas, diámetros exteriores e interiores, ovalización y conicidad máximas, sobremedidas, y saliente de camisas. Se incluyen las dimensiones de los muñones de bancada y biela, espesores de semicojinetes, holguras y tolerancias de alineamiento. La sección de distribución cubre el árbol de levas, válvulas, guías y muelles, con las herramientas especiales requeridas (291050, 291046/1, 291779, 291780, 290944, etc.).

Motores New Holland Genesis Serie 30

Abarca los motores de 3, 4 y 6 cilindros con especificaciones que incluyen potencia bruta y neta, par máximo, cilindrada, diámetro y carrera, relación de compresión, compresión a 200 rpm, orden de encendido, avance inicial, presión de apertura de inyectores y rotaciones de marcha lenta, máxima libre, máxima potencia y máximo par. Se incluye el procedimiento de compresión del motor y las secuencias de reglaje de válvulas para motores de 3, 4 y 6 cilindros.

Motores Serie TL

Cubre los tractores 60, 65, 75, 85 y 95 CV, con tabla de especificaciones comparativas entre motores de 3 y 4 cilindros: diámetro de pistones (100 mm y 104 mm), carrera (115 mm), cilindrada, relación de compresión, potencia máxima, régimen de par máximo, número de apoyos de bancada, engrase, comando de la bomba, filtrado y refrigeración.

Motores Serie TM y TM7010-TM7040

Para la Serie TM (100, 115, 135, 160 y 190 CV) se documentan las cotas de montaje, condiciones de prueba para la calibración de bombas de inyección Bosch (VE6/12F1100R579, VE6/12F1100R584) y los planes de prueba de caudal. El capítulo TM7010-TM7040 incluye especificaciones generales del motor F4CE0684J.D600, sistema de inyección, presión, punto de inyección, lubricación, refrigeración, dimensiones de montaje, torques de apriete y secuencias de apriete de culata, colector de escape, turbocompresor, cárter e intercambiador de calor.

Cajas de cambios New Holland

Se cubren varias líneas de tractores New Holland: caja de cambios, eje delantero, eje trasero, toma de potencia y dirección hidrostática. Incluye el desarme y armado de la caja de transferencia, eje delantero, caja de cambios, eje trasero, toma de potencia, embrague, transmisión semi-powershift, mando doble (HI-LO), transmisión mecánica 12×4, inversor de marcha 12×4, inversor y superreductora 20×12, transmisor del movimiento DT, transmisión mecánica delantera y posterior, toma de fuerza mecánica y elevador hidráulico trasero mecánico.

Serie 100, 115, 135 y 160 CV

Se detallan los embragues LUK 13 y 14, transmisión Semi-Powershift, HI-LO mando doble y mecánica, ejes de mando, eje delantero mecánico, mando mecánico ruedas traseras y toma de fuerza. Incluye especificaciones, pares de apriete, desarme y armado, medición de presión de la toma de potencia, bloqueo de diferenciales y caja de transferencia.

Serie TD60D-TD95D

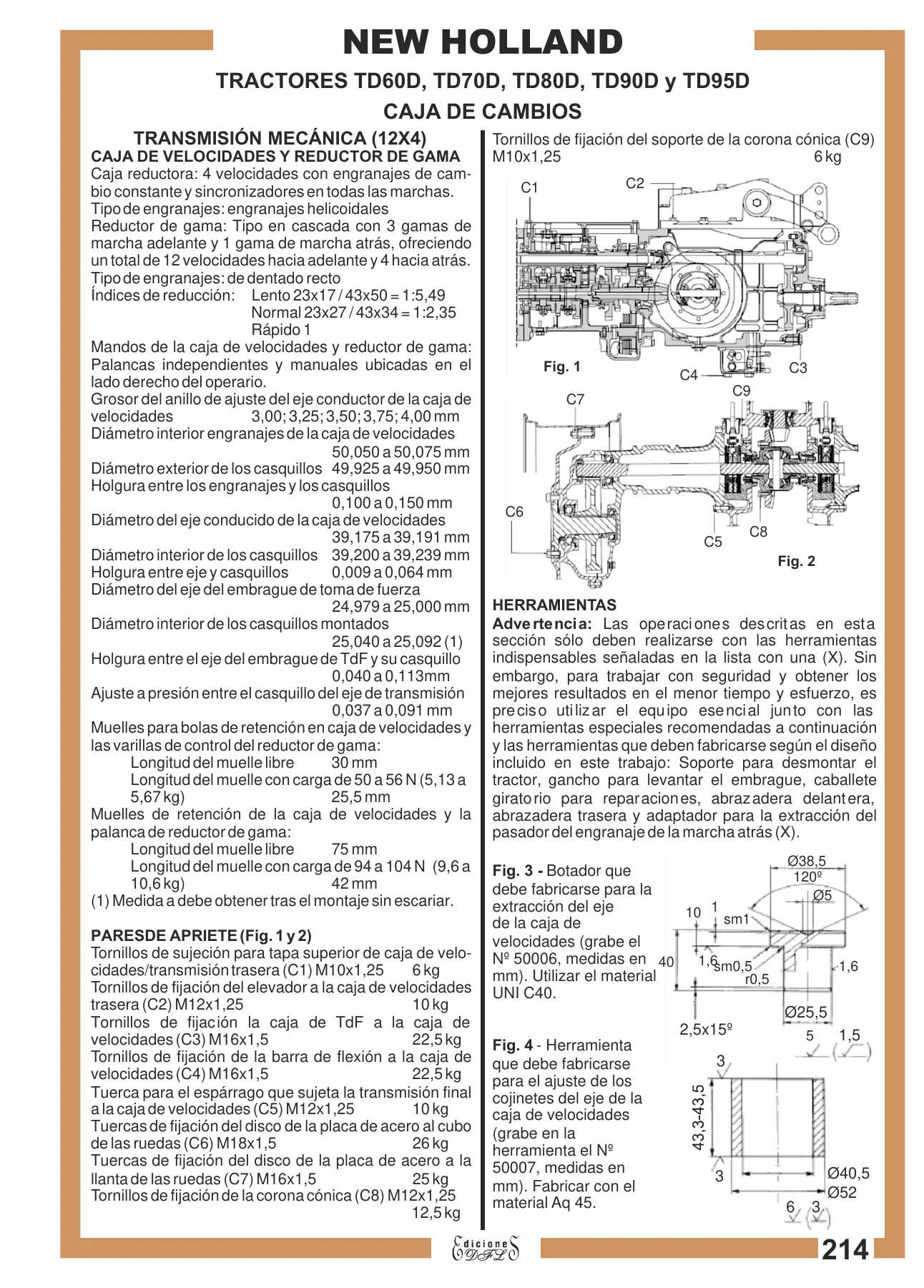

Incluye la caja de cambios para tractores TD60D, TD70D, TD80D, TD90D y TD95D, con transmisión mecánica 12×4, inversor de marcha 12×4, inversor y superreductora 20×12, transmisor del movimiento DT, transmisión mecánica delantera y posterior, toma de fuerza mecánica, elevador hidráulico trasero mecánico y embrague. Se detallan las herramientas a fabricar, pares de apriete, ajustes de rodamientos, sincronización del par cónico, juego de engranajes planetarios y diferencial del eje delantero.

Sistemas hidráulicos

Se documentan los distribuidores auxiliares, el distribuidor auxiliar para frenado de remolque, el elevador hidráulico trasero mecánico, la bomba de aceite de elevación hidráulica, la dirección hidrostática y el ajuste del control de posición, control de ondulación, articulación de la barra sensora y control de respuesta del levantador.

Por qué este manual marca la diferencia

Tener el Manual de Servicio de Motores y Cajas de Cambios de Tractores New Holland a mano significa diagnosticar, reparar y mantener con criterio profesional. No se trata de seguir instrucciones genéricas: aquí están los valores de par reales, las tolerancias de mecanizado, las secuencias de apriete y los procedimientos de ajuste que exigen los motores Fiatagri, IVECO y las transmisiones New Holland.

Con este manual puede realizar desde una simple puesta a punto de válvulas o calibración de bomba de inyección hasta una reparación completa de motor, sustitución de camisas, rectificado de cigüeñal, ajuste de diferencial o reconstrucción de una caja de cambios Semi-Powershift o mecánica 12×4. Los técnicos saben que los motores diésel y las transmisiones de estos tractores no perdonan un par de apriete incorrecto, un juego mal ajustado o un procedimiento de sincronización mal ejecutado. Este manual es la diferencia entre una reparación duradera y una avería recurrente.

La entrega es inmediata: recibe el archivo PDF en su correo electrónico tras el pago, sin esperas ni envíos. Puede consultarlo desde cualquier dispositivo, ordenador, tablet o teléfono, e imprimir las páginas que necesite para el taller. Un recurso técnico completo, en español, que cubre más de una docena de series de tractores New Holland y sus sistemas de motor y transmisión.
