Manual de Servicio Grove RT600E — Grúa Todo Terreno — Descarga PDF en Español

Description

Manual de Servicio Grove RT600E — La Referencia Técnica Completa para tu Grúa Todo Terreno

Este Manual de Servicio Grove RT600E es la documentación técnica integral que Grove preparó para el mantenimiento, diagnóstico y reparación de esta grúa todo terreno. Escrito originalmente en español, cubre desde los procedimientos generales de mantenimiento hasta el desarmado y armado de los componentes más complejos, incluyendo el sistema hidráulico, el sistema eléctrico, la pluma telescópica de cuatro secciones, el malacate, el sistema de giro y el tren de rodaje. Si buscas el manual de servicio Grove RT600E en español para trabajos de reparación profesional o mantenimiento preventivo, esta es la referencia que necesitas.

Detalles del Archivo

• Tipo: Manual de Servicio
• Marca: Grove (Manitowoc)
• Modelo: RT600E
• Idioma: Español
• Cantidad de páginas: 296
• Formato: PDF
• Número de control: 089-01
• Fecha de publicación: 02-01-2008

Capítulos Cubiertos

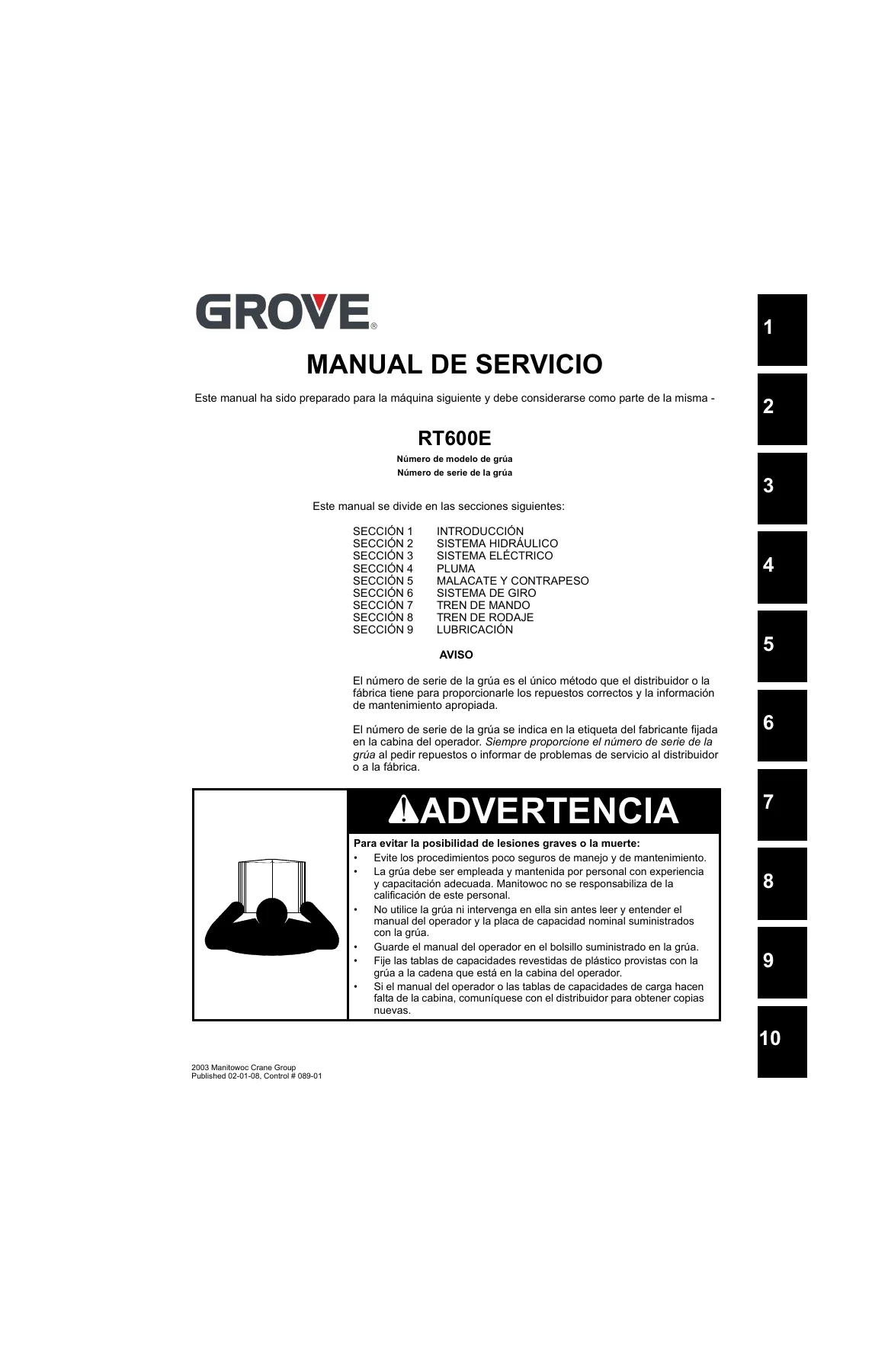

• Sección 1 — Introducción
• Sección 2 — Sistema Hidráulico
• Sección 3 — Sistema Eléctrico
• Sección 4 — Pluma
• Sección 5 — Malacate y Contrapeso
• Sección 6 — Sistema de Giro
• Sección 7 — Tren de Mando
• Sección 8 — Tren de Rodaje
• Sección 9 — Lubricación

Sección 1 — Introducción

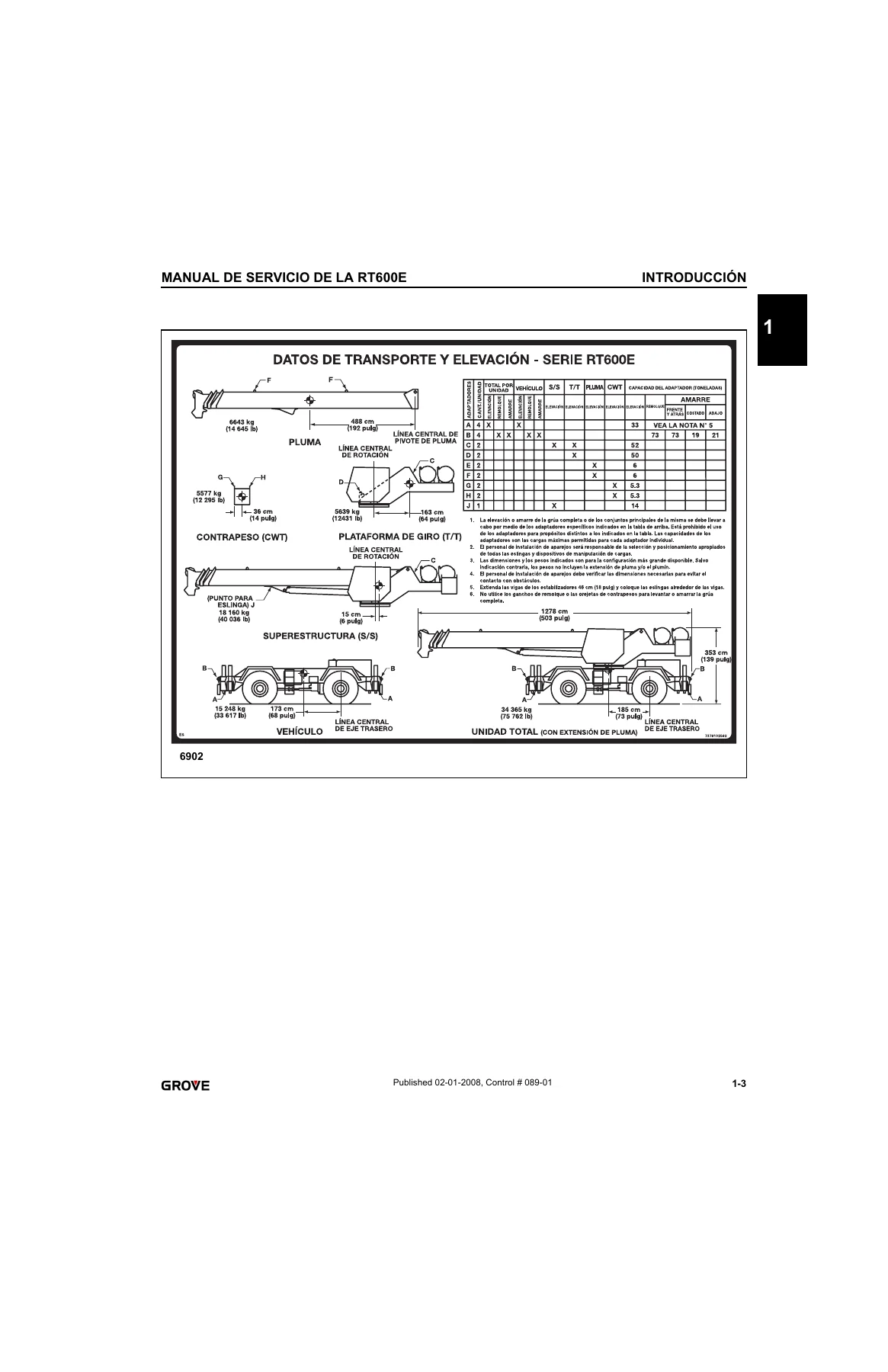

Describe el alcance del manual, la lista de especificaciones de la RT600E, dimensiones, capacidades, motor Cummins QSB6.7, ejes, frenos, ruedas, mecanismo de giro, pluma, adaptador giratorio, bombas hidráulicas, malacates y el mantenimiento general del equipo. Incluye la tabla de distribución de peso sobre los ejes, procedimientos de retiro e instalación, montaje de piezas a presión, uso de trabas, cojinetes, empaquetaduras, baterías, sistemas hidráulicos, fallas por fatiga en estructuras soldadas y las tablas de valores de apriete para sujetadores SAE y métricos. También cubre las recomendaciones para el cuidado y lubricación del cable, inspección, sujeción y procedimientos de corte del cable FLEX-X 35.

Sección 2 — Sistema Hidráulico

La sección más extensa del manual. Cubre el circuito de presión de suministro y retorno, el depósito hidráulico y filtro, la distribución de las bombas N° 1, N° 2 y N° 3, el enfriador de aceite, las bombas hidráulicas, los procedimientos de ajuste de presión (Procedimientos A a J), las válvulas de control de sentido, la válvula hidráulica de control remoto, la válvula de estabilizadores/dirección trasera, el colector de control de estabilizadores, las válvulas de retención activadas por piloto, la válvula del servofreno de giro, la válvula del pedal acelerador, la válvula de freno de tándem con pedal, la válvula de carga del acumulador doble, el acumulador hidráulico de frenos de servicio, la válvula de freno de giro y bloqueo del LMI, la válvula de bloqueo de oscilación del eje, la válvula selectora de aumento de alta velocidad, la válvula de bloqueo del diferencial entre ruedas, las válvulas de solenoide, las válvulas de retención y todos los cilindros hidráulicos con sus procedimientos de desarmado y armado.

Sección 3 — Sistema Eléctrico

Documenta el sistema eléctrico de 12 voltios, el alternador de 145 amperios, las baterías, el panel de relés y el panel de fusibles con la identificación de cada fusible, los relés K1, K2, K3 y K301. Incluye localización de averías de arranque del motor diesel, carga, accesorios, conectores, luces, indicadores, medidores y componentes de emergencia. Cubre la sustitución del alternador, arrancador, batería, componentes del panel de relés, instrumentos, interruptores, conjuntos del limpiaparabrisas, lavaparabrisas y limpiacristal de la ventana en el techo.

Sección 4 — Pluma

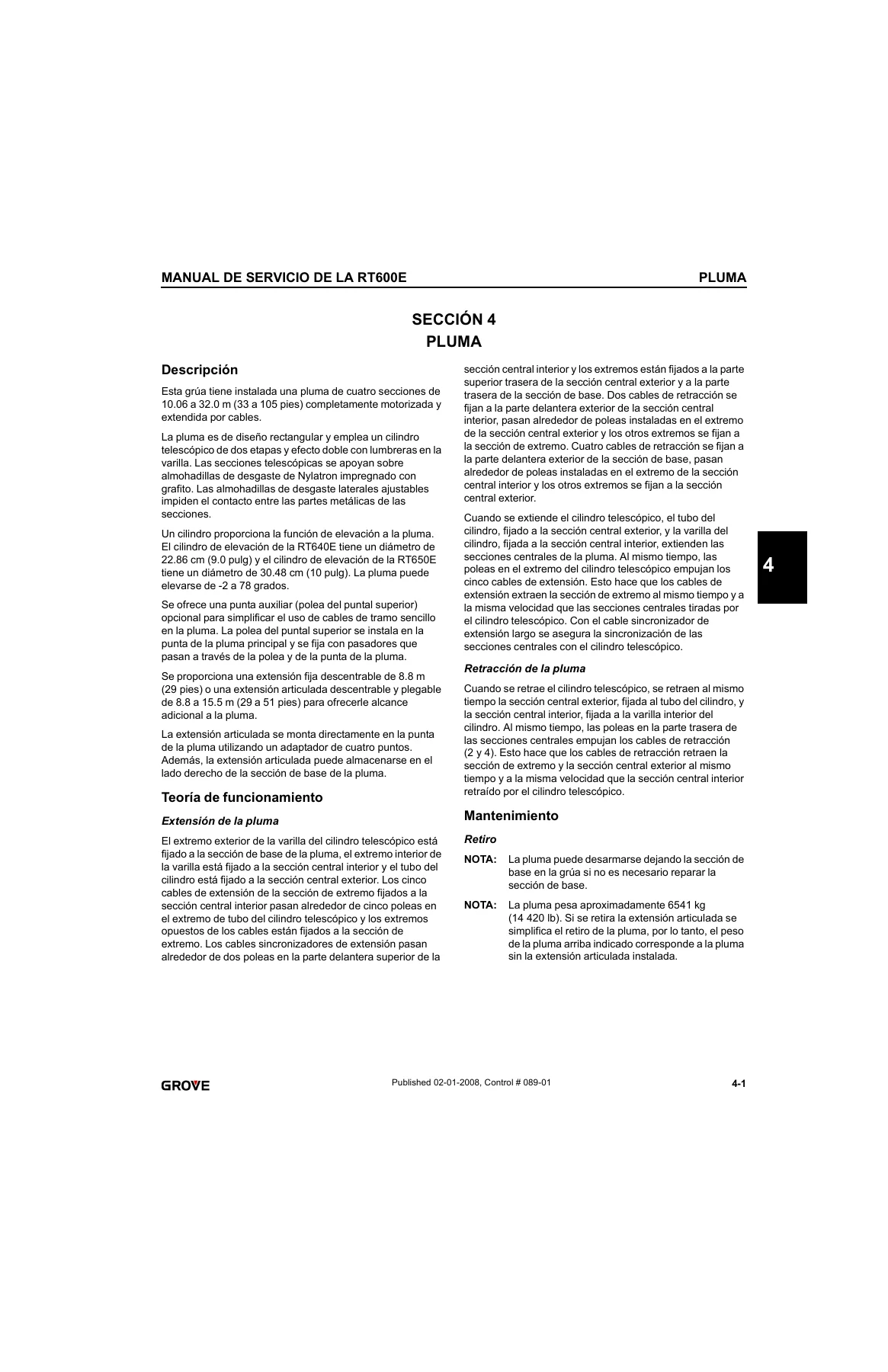

Describe la pluma de cuatro secciones de 10.06 a 32.0 m (33 a 105 pies), su teoría de funcionamiento, extensión y retracción, los cables de extensión y retracción, las poleas de punta de pluma, la alineación y mantenimiento de la pluma, el circuito de telescopización y el circuito de elevación. Incluye procedimientos de retiro y desarmado de la pluma completa, la extensión de pluma articulada y el aparejo de gancho con sus instrucciones de mantenimiento periódico.

Sección 5 — Malacate y Contrapeso

Cubre el malacate GHP30A, su teoría de funcionamiento, el procedimiento de calentamiento, el mantenimiento preventivo, la alineación del malacate con respecto a la pluma, el motor y freno del malacate, el tambor intermedio y seguidor del cable, el indicador de tercera vuelta, el sistema indicador de rotación del tambor del malacate, las válvulas de control del malacate y el contrapeso con sus procedimientos de retiro e instalación.

Sección 6 — Sistema de Giro

Explica el sistema de giro con 360 grados de rotación, el mando de giro, el freno de giro, el motor de giro, el mecanismo y freno de giro, el cojinete de giro con sus valores de apriete, los adaptadores giratorios (hidráulico, de agua y eléctrico), el ajuste del potenciómetro de giro, el pasador de bloqueo de giro y el control de bloqueo de giro de 360° tipo positivo opcional.

Sección 7 — Tren de Mando

Documenta el motor Cummins QSB6.7, su sistema de control electrónico, el sistema de combustible, el sistema de admisión de aire, el sistema de enfriamiento, el tren de mando, las líneas impulsoras, la transmisión/convertidor de par Spicer serie 13.9FHR24659-100, las correas impulsoras del motor y los procedimientos de retiro e instalación del motor y de la transmisión/convertidor de par, incluyendo la localización de averías.

Sección 8 — Tren de Rodaje

Cubre los ejes, ruedas y neumáticos, los sistemas de dirección delantera, trasera y auxiliar, las bombas hidráulicas, la válvula de control de dirección delantera, la válvula de control combinada de estabilizadores/dirección trasera, los cilindros de dirección, el sistema de bloqueo de oscilación del eje trasero, el sistema de frenos de servicio y estacionamiento, el accionador del freno de estacionamiento, la válvula de solenoide del freno de estacionamiento, el circuito de estabilizadores, las vigas de estabilizadores, los cilindros de extensión y de gato, y las válvulas de control de estabilizadores.

Sección 9 — Lubricación

Proporciona las especificaciones de lubricantes para condiciones estándar y árticas (hasta -40°C), el paquete de lubricantes estándar, la tabla de símbolos y descripciones de lubricación, y el diagrama completo de puntos de lubricación numerados con tipo de lubricante, intervalo, cantidad y aplicación para cada punto de la máquina, incluyendo la protección de las varillas de cilindro y la lubricación del cable.

¿Por Qué Este Manual de Servicio Grove RT600E es Imprescindible?

Contar con el manual de servicio Grove RT600E correcto marca la diferencia entre una reparación improvisada y un trabajo profesional. Esta guía técnica te permite realizar diagnósticos precisos de fallas hidráulicas, eléctricas y mecánicas; ejecutar el desarmado y armado de cilindros, bombas, válvulas y motores con los procedimientos exactos que el fabricante especifica; consultar los valores de apriete correctos para cada sujetador; y seguir los intervalos de mantenimiento preventivo que prolongan la vida útil de tu grúa todo terreno.

Ya sea que estés reparando el sistema hidráulico, solucionando una falla eléctrica, alineando la pluma, ajustando la presión de las válvulas de alivio, dando servicio al malacate o realizando el mantenimiento programado de la RT600E, este manual te da los diagramas, tablas de valores, procedimientos paso a paso y especificaciones que necesitas para hacer el trabajo bien desde la primera vez.

El Manual de Servicio Grove RT600E en español se entrega de forma instantánea en formato PDF tras la compra. No hay envíos ni esperas: descárgalo y tenlo disponible en tu computadora, tablet o teléfono. Puedes imprimir las secciones que necesites y llevarlas al taller, o consultarlo directamente desde cualquier dispositivo mientras trabajas en la máquina. Es la referencia técnica completa para propietarios, operadores y técnicos de mantenimiento de la grúa Grove RT600E.
