Manual de Servicio JCB 3CX y 4CX – Sección C: Sistema Eléctrico

Este Manual de Servicio JCB 3CX y 4CX, correspondiente a la Sección C – Sistema Eléctrico, está redactado íntegramente en español y reúne los procedimientos, datos técnicos y esquemas necesarios para diagnosticar, mantener y reparar la instalación eléctrica de las retroexcavadoras JCB 3CX, 4CX, 214e y 3C. Es el documento de trabajo que el técnico utiliza cuando la máquina presenta fallos de carga, problemas de arranque, fusibles que se funden, mazos dañados o averías en los circuitos de alumbrado, instrumentación y control de la transmisión.

Detalles del Archivo

• Tipo de manual: Manual de Servicio – Sección C (Sistema Eléctrico)
• Marca: JCB
• Modelos cubiertos: 3CX, 4CX, 214e, 3C (incluye variantes Powershift, Synchro Shuttle, ShiftMaster y Control de Precisión / Servomandos)
• Idioma: Español
• Número de documento: 9803/3293-8
• Formato: PDF
• Páginas: 266

Contenido del Manual

El índice del documento organiza el contenido en los siguientes bloques:

• Batería: Mantenimiento, Primeros Auxilios – Electrólito, Pruebas, Prueba de densidad relativa.
• Alternador: Descripción general, Precauciones de servicio, Comprobación del circuito de carga, Prueba de carga del alternador.
• Motor de arranque: Prueba del circuito de arranque.
• Identificación de mazos y números de hilo: Introducción, Números de hilo y sus funciones.
• Reparación de los mazos de cableado: Introducción, Procedimiento de reparación.
• Alternador – Desmontaje, inspección y montaje. Desarmado y armado. Cambio del regulador de voltaje y escobillas. Cambio de la polea de transmisión.
• Motor arranque – Desmontaje, inspección y montaje. Desarmado y armado. Cambio de mecanismo de escobillas. Cambio del solenoide de arranque.
• Puntos de conexión a tierra: Ubicaciones.
• Datos de Mazos de Cableado: Diagramas e interconexión, Mazos de cableado – Máquinas SIN servo, Mazos de cableado – Control de Precisión (Servomandos), Planos.
• Datos de mazos de cableado – máquinas 214e y 3C: Diagramas e interconexión, Mazos de cableado, Planos.
• Fusibles y relés: Máquinas SIN servo, máquinas 214e y 3C, fusibles de cinta.
• Relés – Control de caja reductora: Máquinas Powershift 4 velocidades, Synchro Shuttle, Shiftmaster (con bloqueo del convertidor de par).

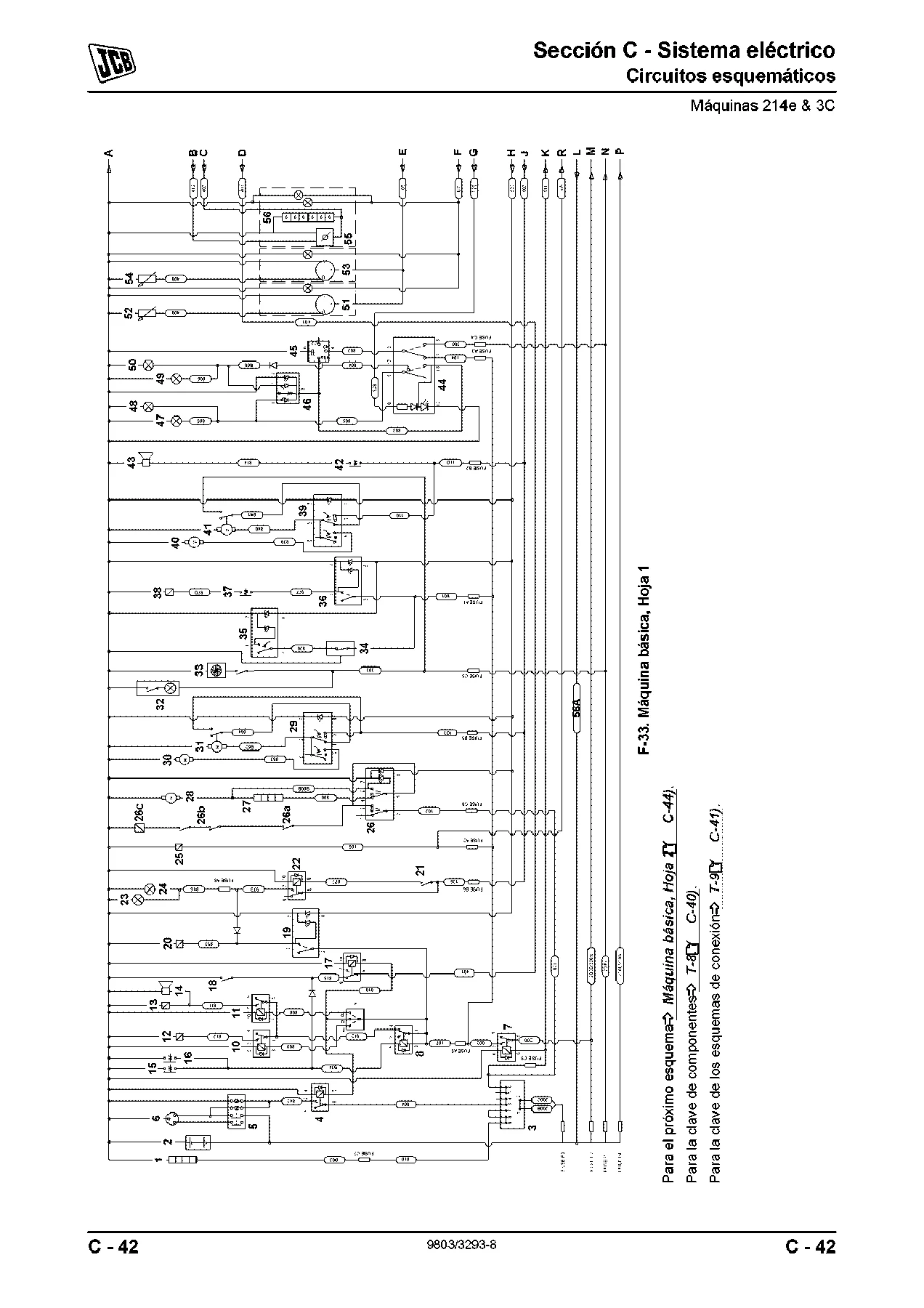

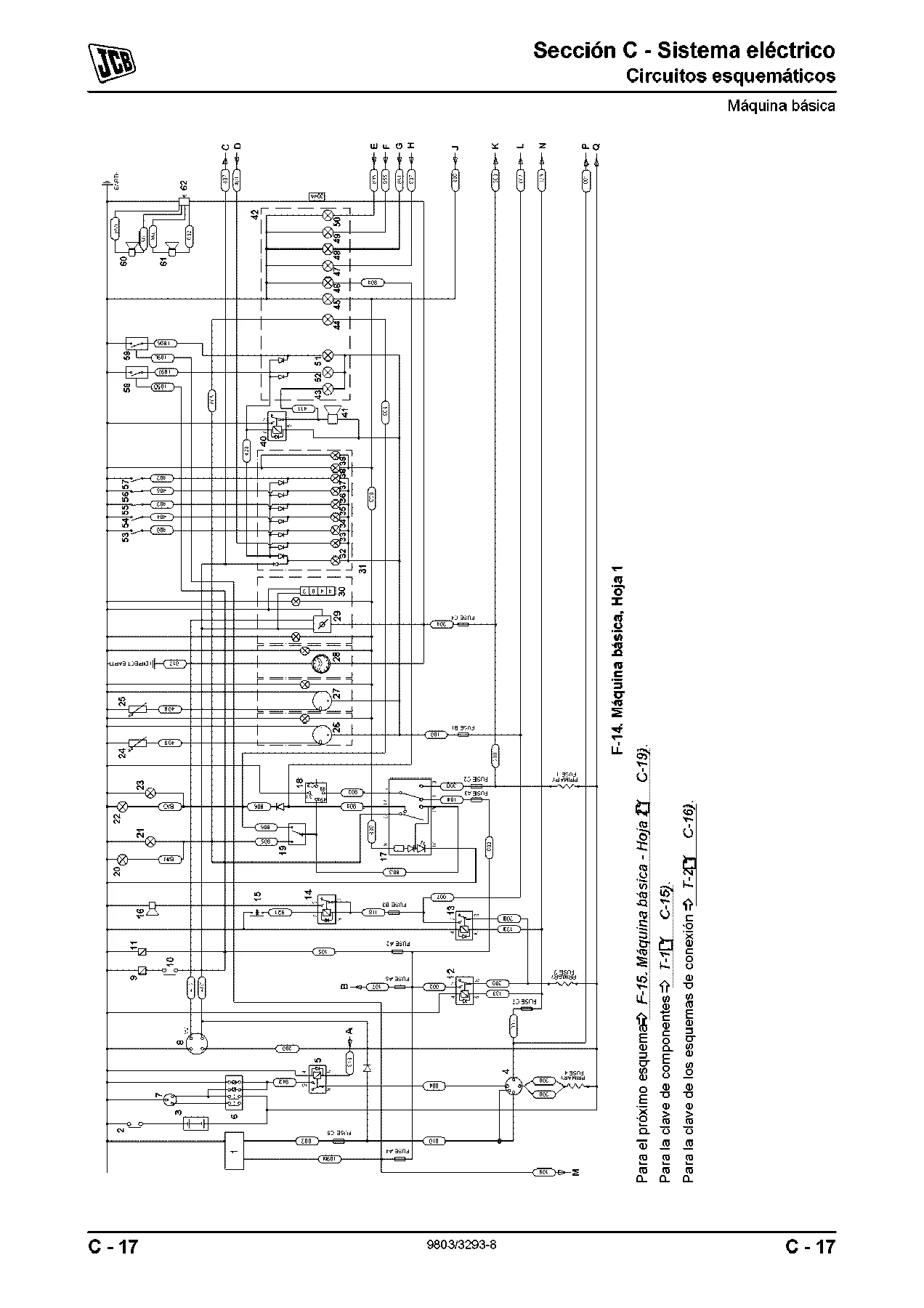

• Circuitos esquemáticos: Máquina básica, opciones (modo de frenado – dirección 2 ruedas, dirección total, circuitos hidráulicos auxiliar y de fijación Hydraclamp, velocímetro, herramientas portátiles, calefactor de arranque en frío del motor, etc.).

Lo que este manual permite al técnico

Más allá de listar capítulos, el valor real de este Manual de Servicio JCB 3CX y 4CX – Sección C Sistema Eléctrico está en la profundidad de sus esquemas y en la forma en que conecta cada componente con su número de hilo, su fusible y su relé. El manual identifica los fusibles por columnas (A, B, C) y filas (1 a 10) tanto en la consola lateral como en las cajas de fusibles de cinta del tabique del compartimento del motor, y detalla el amperaje de cada circuito: desde el solenoide de corte de motor (ESOS) o el control de la caja reductora, hasta las luces de trabajo delanteras y traseras, los preseñalizadores, el ventilador de calefacción o el termoarranque.

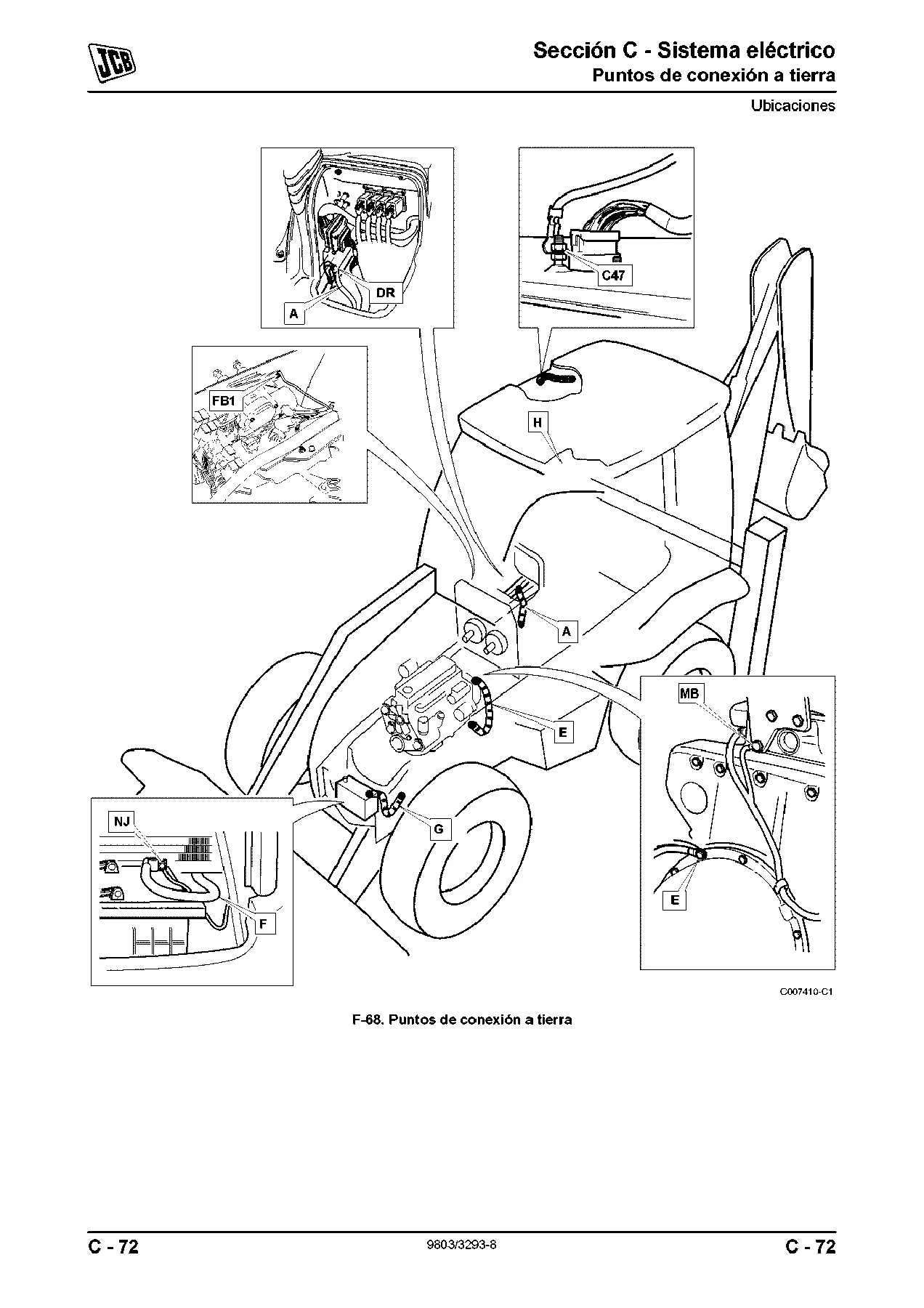

Los diagramas de interconexión y los planos de mazos permiten rastrear un hilo concreto a través del número impreso en su funda, siguiendo la nomenclatura JCB (por ejemplo, el número de identificación del hilo, el color del cable y el número de pieza del mazo donde se origina). Esto es especialmente útil cuando varias unidades eléctricas fallan a la vez, un síntoma clásico de un punto de masa suelto o corroído. El apartado de puntos de conexión a tierra incluye las ubicaciones de cada masa, con sus accesos, para localizar el problema sin desmontar media cabina.

La sección del alternador explica cómo comprobar el circuito de carga, interpretar el testigo de “Falta de Carga” y ejecutar la prueba de carga con amperímetro y shunt de 100 amperios. La sección del motor de arranque guía paso a paso la prueba del circuito con voltímetro, indicando las lecturas máximas admisibles en cada tramo (por ejemplo, 0,25 V en la conexión de masa del motor de arranque). Y la sección de reparación de mazos describe el procedimiento de empalme, incluido el uso del calentador de butano con sus anillos de gas para los empalmes de plástico.

Los datos de mazos de cableado distinguen claramente entre las máquinas sin servo, las de Control de Precisión (Servomandos) y las 214e y 3C, con sus propios diagramas e interconexiones. También se recogen las distintas generaciones del mazo de consola lateral y del mazo de consola delantera, según el tipo de transmisión (Powershift, Synchro Shuttle, Shiftmaster con bloqueo del convertidor de par) y la fecha de fabricación.

Por qué es importante trabajar con las especificaciones correctas

En un sistema eléctrico de 12 V con negativo a masa, un fusible de intensidad incorrecta o un empalme mal ejecutado no solo provoca que el circuito deje de funcionar: puede dañar el alternador, el regulador de voltaje o los diodos rectificadores. El manual advierte expresamente de que las conexiones a la batería o al alternador nunca deben hacerse ni cortarse con el motor en marcha, y de que siempre debe desconectarse el cable de masa (-) antes que el positivo. Seguir estas precauciones, junto con los valores de apriete indicados para los pernos del alternador y del motor de arranque, es lo que separa una reparación duradera de una avería recurrente.

Entrega

El Manual de Servicio JCB 3CX y 4CX – Sección C Sistema Eléctrico se entrega en formato PDF, disponible para descarga inmediata tras el pago. No hay envío físico ni espera: el archivo se abre en cualquier ordenador, tablet o teléfono, y puede imprimirse si se prefiere tener los esquemas y las tablas de fusibles y relés a mano en el taller. Es una herramienta de consulta directa, pensada para usarse junto a la máquina, con el esquema eléctrico sobre el capó.
