Manual de Servicio y Mantenimiento Zoomlion Serie ZS Plataformas Elevadoras de Tijera Eléctricas – PDF en Español

Description

Manual de Servicio y Mantenimiento para Plataformas Elevadoras de Tijera Eléctricas Zoomlion Serie ZS

Este Manual de Servicio y Mantenimiento de Zoomlion está diseñado específicamente para las plataformas elevadoras de tijera eléctricas de la serie ZS, abarcando tanto los modelos con accionamiento hidráulico (HD/HA) como los modelos con accionamiento eléctrico DC/AC y las variantes con batería de litio (-Li). Es una guía técnica completa en español que describe los métodos correctos de inspección, mantenimiento y conservación de estos equipos, con el objetivo de garantizar su rendimiento óptimo, uso seguro y eficiente a largo plazo.

El manual incluye estructuras y diagramas esquemáticos de los componentes principales, procedimientos detallados de mantenimiento diario y regular, tablas de ciclos de mantenimiento, códigos de falla del sistema eléctrico, resolución de problemas, definición de pines de la ECU, principios eléctricos e hidráulicos, y análisis de fallas comunes. Es una herramienta indispensable para técnicos de mantenimiento, operadores y responsables de servicio que necesitan realizar reparaciones y ajustes con precisión.

Detalles del Archivo

• Tipo de manual: Manual de Servicio y Mantenimiento
• Marca: Zoomlion (ZOOMLION)
• Serie: ZS Electric Scissor Lift Series

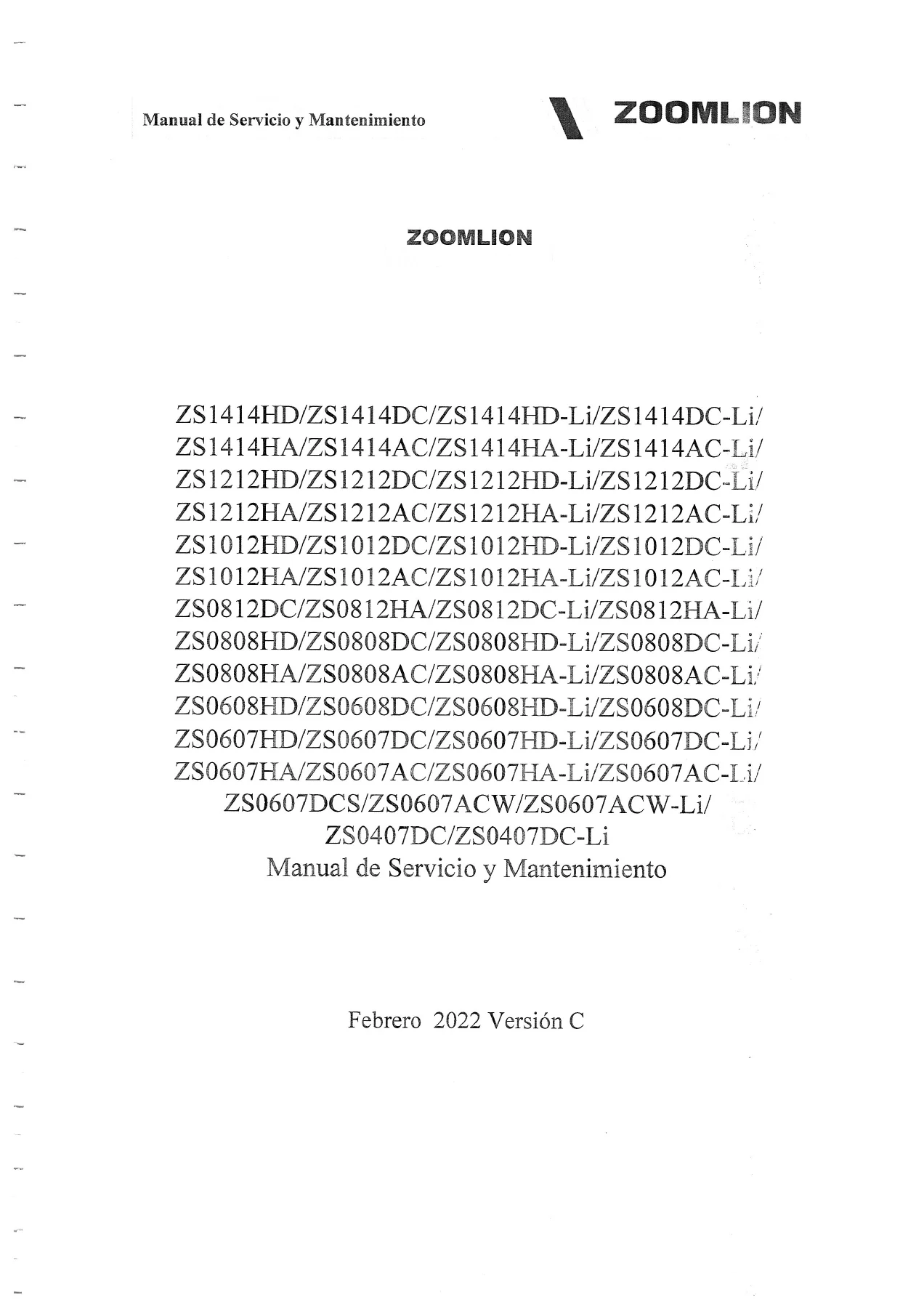

• Modelos cubiertos: ZS1414HD, ZS1414DC, ZS1414HD-Li, ZS1414DC-Li, ZS1414HA, ZS1414AC, ZS1414HA-Li, ZS1414AC-Li, ZS1212HD, ZS1212DC, ZS1212HD-Li, ZS1212DC-Li, ZS1212HA, ZS1212AC, ZS1212HA-Li, ZS1212AC-Li, ZS1012HD, ZS1012DC, ZS1012HD-Li, ZS1012DC-Li, ZS1012HA, ZS1012AC, ZS1012HA-Li, ZS1012AC-Li, ZS0812DC, ZS0812HA, ZS0812DC-Li, ZS0812HA-Li, ZS0808HD, ZS0808DC, ZS0808HD-Li, ZS0808DC-Li, ZS0808HA, ZS0808AC, ZS0808HA-Li, ZS0808AC-Li, ZS0608HD, ZS0608DC, ZS0608HD-Li, ZS0608DC-Li, ZS0607HD, ZS0607DC, ZS0607HD-Li, ZS0607DC-Li, ZS0607HA, ZS0607AC, ZS0607HA-Li, ZS0607AC-Li, ZS0607DCS, ZS0607ACW, ZS0607ACW-Li, ZS0407DC, ZS0407DC-Li
• Idioma: Español
• Número de páginas: 132
• Formato: PDF
• Fecha: Febrero 2022
• Versión: C

Contenido del Manual

Prefacio

El prefacio presenta el alcance del manual, su aplicabilidad a las plataformas elevadoras de tijera, y las advertencias de seguridad generales. Incluye la definición de los símbolos de seguridad utilizados en todo el documento: PELIGRO, ADVERTENCIA y ATENCIÓN, con sus respectivas implicaciones para la seguridad del personal y del equipo. También se detallan las responsabilidades del usuario y las obligaciones del punto de servicio designado, así como el descargo de responsabilidad del fabricante.

Sección 1: Instrucciones de Seguridad de Mantenimiento

Esta sección describe el ciclo de mantenimiento, diferenciando entre mantenimiento diario (realizado a diario y semanalmente) y mantenimiento regular (con períodos superiores a una semana). Se detallan las responsabilidades del usuario, que incluyen operar y usar el producto correctamente según el manual, realizar el mantenimiento diario y regular, utilizar accesorios genuinos de Zoomlion, enviar información de fallas a los puntos de servicio designados, proporcionar lugar, equipo y herramientas durante el servicio en sitio, e informar a los puntos de servicio sobre transferencias de equipo. También se enumeran las obligaciones del punto de servicio designado, que incluyen soporte técnico profesional y suministro de accesorios genuinos. Finalmente, se establece el descargo de responsabilidad de Zoomlion por pérdidas causadas por operación incorrecta, modificación no autorizada, uso de accesorios no originales, o mantenimiento que no cumpla con lo especificado en el manual.

Sección 2: Requisitos de Mantenimiento

La sección más extensa del manual. Comienza con una descripción general de los objetivos del mantenimiento y consideraciones generales y de seguridad, incluyendo la importancia de detener la máquina, implementar bloqueos, presionar el interruptor de alimentación principal y retirar la llave antes de cualquier comprobación o mantenimiento. Se detalla la comprobación previa a la entrega, la descripción del ciclo de mantenimiento con su tabla correspondiente (diario, mensual, trimestral, semestral, anual y bienal), y el plan de mantenimiento completo.

El contenido de mantenimiento y comprobación se desglosa en: comprobación diaria (manual y etiquetas, comprobación previa a la operación, comprobación de la batería, nivel de aceite hidráulico, pruebas funcionales); mantenimiento mensual (mantenimiento de 30 días, lubricación del nudillo de dirección); mantenimiento trimestral (mantenimiento de batería, mantenimiento de batería de litio, comprobación del cable, neumáticos y cubos, función de parada de emergencia, interruptor de llave, altavoz, función de freno de la unidad de accionamiento, velocidad de la unidad de accionamiento en diferentes estados, análisis del aceite hidráulico, sistema de ventilación de la tapa del tanque de aceite hidráulico, piezas de cerradura de la bandeja del chasis, interruptor de límite inferior, interruptor de inclinación, interruptor de protección contra hoyos, interruptor de límite superior); mantenimiento semestral (prueba del sistema de sobrecarga de la plataforma, reemplazo de la tapa de escape del tanque de aceite hidráulico, reemplazo de los componentes del filtro de retorno de aceite); mantenimiento anual (comprobación del deslizador resistente al desgaste de la tijera); y mantenimiento bienal (reemplazo del aceite hidráulico).

Se incluyen tablas detalladas con especificaciones de aceite hidráulico, valores de carga para el sistema de sobrecarga según el modelo (286 kg para ZS1414, 385 kg para ZS1212/ZS1012, 495 kg para ZS0812, 253 kg para ZS0808, 418 kg para ZS0608, 253 kg para ZS0607, 264 kg para ZS0407), y medidas de desgaste del deslizador resistente al desgaste con sus límites de reemplazo según la serie.

Sección 3: Mantenimiento del Sistema Eléctrico

Esta sección aborda la resolución de problemas del sistema eléctrico. Incluye una lista completa de códigos de falla con su significado y la respuesta de la máquina asociada (deshabilitar todos los movimientos, deshabilitar elevación y desplazamiento, solo alarma, etc.), cubriendo desde errores de inicialización del sistema, fallas de comunicación, calibración, GPS, CAN, BMS, sensores de presión y ángulo, hasta fallas de válvulas solenoides, controladores de motor, y advertencias por sobrecarga. Se proporcionan soluciones detalladas para cada código de falla, incluyendo comprobaciones de cableado, reemplazo de componentes y ajustes de parámetros.

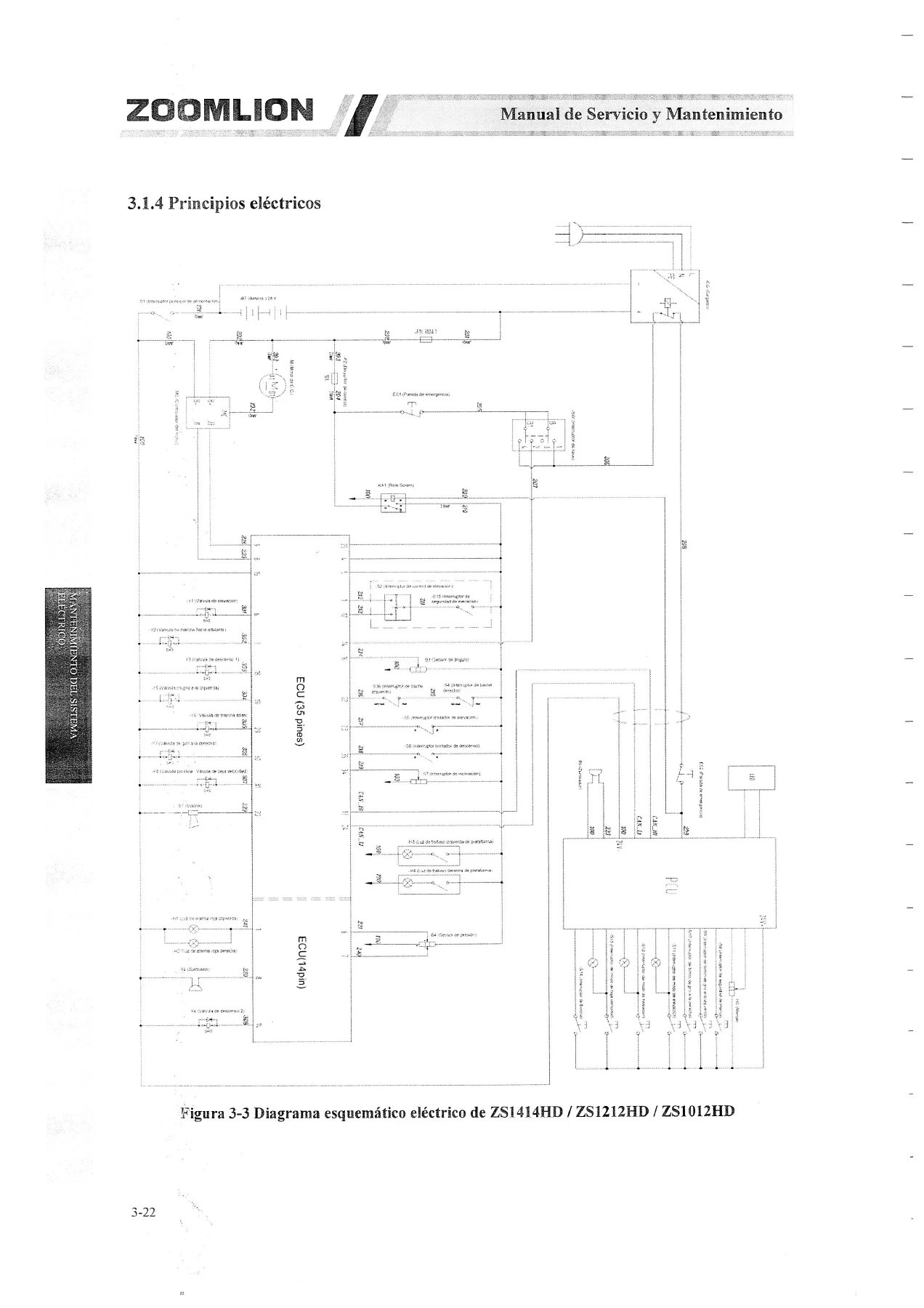

También se incluye la definición de pines de la ECU para la interfaz de 35 pines y la interfaz de 14 pines, con la función de cada pin (entradas, salidas, comunicaciones, alimentación). Finalmente, se presentan los principios eléctricos mediante diagramas esquemáticos para las diferentes series de modelos: ZS1414HD/ZS1212HD/ZS1012HD, ZS0812HD/ZS0808HD/ZS0608HD, ZS1414DC/ZS1212DC/ZS1012DC, ZS0812DC/ZS0808DC/ZS0608DC, ZS0607DC, ZS0607DCS, ZS1414HD-Li/ZS1212HD-Li/ZS1012HD-Li, ZS0812HD-Li/ZS0808HD-Li/ZS0608HD-Li, ZS0607HD-Li, ZS1414DC-Li/ZS1212DC-Li/ZS1012DC-Li, ZS0812DC-Li/ZS0808DC-Li/ZS0608DC-Li, ZS0607DC-Li, ZS0407DC-Li, ZS1414AC/ZS1212AC/ZS1012AC/ZS0808AC, ZS0607AC/ZS0607ACW, ZS1414AC-Li/ZS1212AC-Li/ZS1012AC-Li/ZS0808AC-Li, y ZS0607AC-Li/ZS0607ACW-Li.

Sección 4: Mantenimiento del Sistema Hidráulico

Sección dedicada al sistema hidráulico. Incluye la tabla del ciclo de comprobación del sistema hidráulico y la tabla del ciclo de reemplazo de las piezas a mantener. Se detallan las comprobaciones rutinarias, el tanque de aceite hidráulico (comprobación, reemplazo del filtro de aceite de retorno, reemplazo de la tapa de escape, reemplazo del aceite hidráulico), el escape del sistema hidráulico, la inspección de daños en tuberías, la comprobación del cilindro hidráulico, la comprobación de la manguera hidráulica (con ilustraciones sobre montaje correcto e incorrecto), y el bloque de válvulas hidráulicas con sus detalles y pares de apriete.

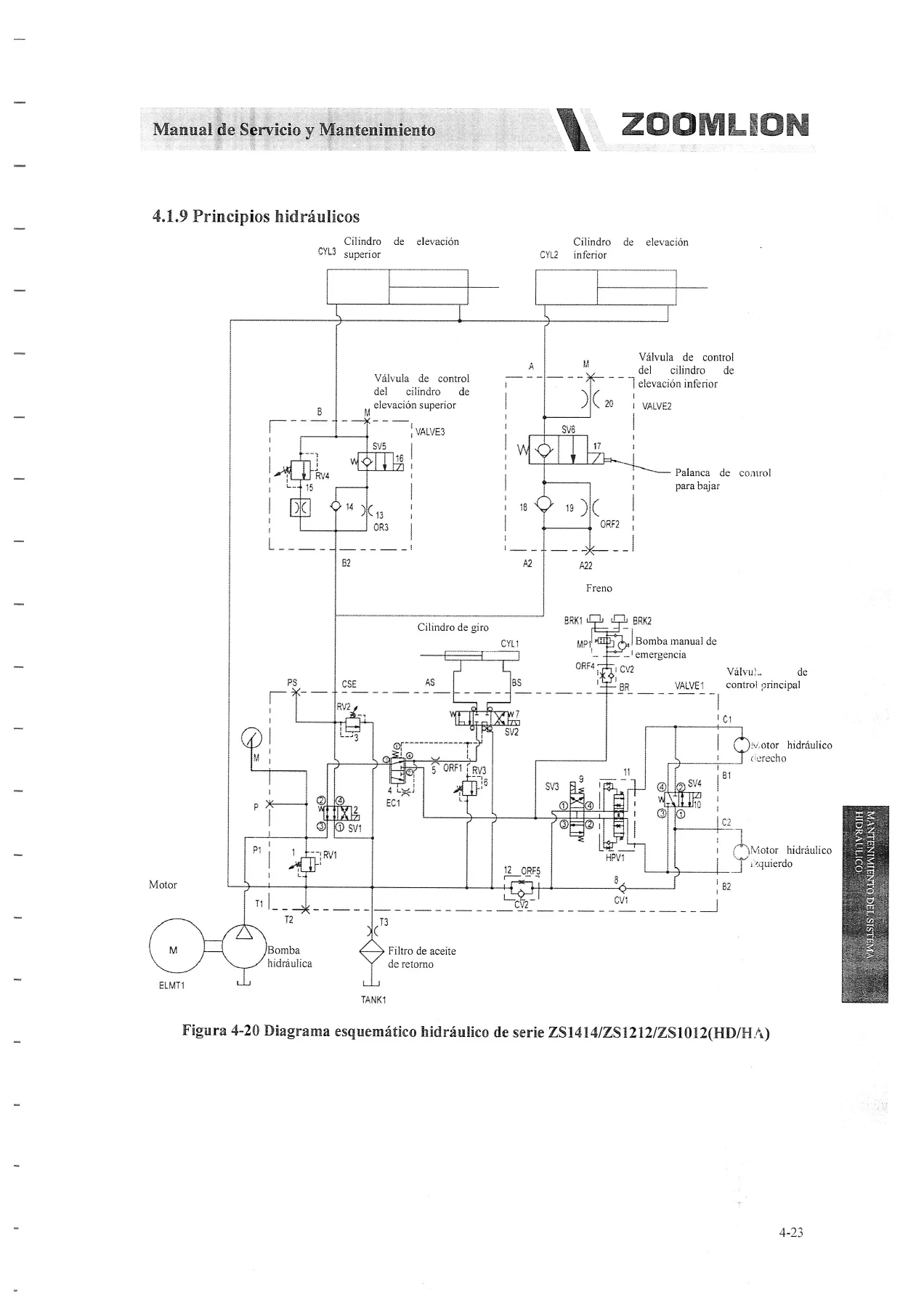

Se incluyen los procedimientos de ajuste de presión del sistema hidráulico: ajuste de la presión principal, ajuste de la presión de dirección y ajuste de la presión de elevación, con los pasos específicos y las válvulas de alivio correspondientes según la serie de modelos. Finalmente, se presentan los principios hidráulicos mediante diagramas esquemáticos para las series ZS1414/ZS1212/ZS1012(HD/HA), ZS0812/ZS0808/ZS0608/ZS0607(DC/DCS/AC/ACW) y ZS0407DC.

Sección 5: Análisis de Fallas Comunes

Esta sección presenta tablas de fallas comunes del sistema hidráulico y del sistema eléctrico. Para cada falla se indica el fenómeno, las causas posibles y las soluciones. En el sistema hidráulico se cubren fallas como: la plataforma no sube, la plataforma no desciende, la plataforma desciende sola, fugas de aceite en tuberías o conectores, elevación lenta o vibración del sistema, sin velocidad alta o baja para caminar, freno sin frenado, escalada débil, temperatura excesiva del aceite, ruido anormal, fugas en el conector de la bomba y motor, entre otras. En el sistema eléctrico se cubren fallas como: falla del sensor de ángulo, falla del sensor de presión, falla del interruptor de protección contra hoyos, la plataforma asciende a la posición más alta sin límite, límite de altura de seguridad anormal o desplazamiento de posición, error de comunicación del sistema, y el control superior e inferior no puede iniciarse normalmente.

¿Por Qué Necesita Este Manual?

Las plataformas elevadoras de tijera Zoomlion serie ZS son equipos industriales de alta complejidad que requieren mantenimiento especializado para operar de forma segura y eficiente. Este manual de servicio y mantenimiento le proporciona los procedimientos exactos, las especificaciones técnicas y los valores de ajuste que necesita para realizar reparaciones correctas, diagnósticos precisos y mantenimiento preventivo adecuado. Sin la información correcta, una reparación mal ejecutada puede comprometer la seguridad del operador, dañar componentes costosos o reducir la vida útil del equipo.

Con este manual podrá: realizar la comprobación previa a la operación y las pruebas funcionales diarias; llevar a cabo el mantenimiento programado según los ciclos establecidos; diagnosticar y resolver fallas del sistema eléctrico utilizando la lista de códigos de falla; interpretar los diagramas eléctricos e hidráulicos; ajustar correctamente las presiones del sistema hidráulico; verificar el desgaste de componentes críticos como el deslizador resistente al desgaste; y realizar el mantenimiento de la batería, incluyendo las baterías de litio. Todo ello siguiendo los procedimientos y valores especificados por el fabricante.

Entrega Instantánea en PDF

Este Manual de Servicio y Mantenimiento Zoomlion Serie ZS se entrega en formato PDF de forma instantánea tras la confirmación del pago, sin costos de envío ni esperas. Puede visualizarlo en cualquier dispositivo —ordenador, tablet o teléfono inteligente— y también imprimirlo si prefiere tener una copia física en el taller. Mantenga el manual en el vehículo durante la vida útil del producto, tal como recomienda el fabricante, para que sirva como base necesaria del mantenimiento y uso de la plataforma elevadora de tijera. Ya sea que esté realizando mantenimiento de rutina, diagnosticando una falla eléctrica compleja o ajustando la presión del sistema hidráulico, este manual le proporcionará la información técnica que necesita para hacer el trabajo bien hecho.
