Skyjack VR-1056D: Manual de Servicio y Mantenimiento 155167AD en Español

Este Manual de Servicio y Mantenimiento del manipulador telescópico Skyjack VR-1056D corresponde a la edición 155167AD de marzo de 2014 y está redactado íntegramente en español. Es el documento de taller que Skyjack publica para el personal técnico encargado del mantenimiento programado, el diagnóstico de fallas y la reparación de esta máquina, y se basa en las unidades identificadas con los números de serie VR 1056D 87 300 001 a 87 300 303. A lo largo de sus cinco secciones combina listas de inspección por intervalos, esquemas de los circuitos, tablas de localización de averías y procedimientos detallados paso a paso, de modo que el técnico no tiene que trabajar por deducción: el manual indica qué revisar, en qué orden y con qué valores.

Detalles del archivo

• Tipo de documento: Manual de Servicio y Mantenimiento
• Fabricante: Skyjack
• Modelo: VR-1056D (manipulador telescópico / telehandler)
• Números de serie: VR 1056D 87 300 001 a 87 300 303
• Número de documento: 155167AD
• Edición / fecha: Marzo 2014
• Idioma: Español
• Formato: PDF
• Extensión: 168 páginas
• Contenido gráfico: diagramas de cableado, esquemas hidráulicos, vistas de conjunto y fotografías de componentes

Contenido del manual

• Sección 1 – Mantenimiento Programado
  • Inspecciones de mantenimiento programadas
  • Etiquetas de seguridad y su verificación
  • Cilindros, ejes, neumáticos y conjuntos de rueda
  • Compartimento del motor, nivel de aceite, fugas de combustible
  • Transmisión, pluma, almohadillas deslizantes y cadena
  • Puntos de engrase del chasis y del ensamblaje del plumín

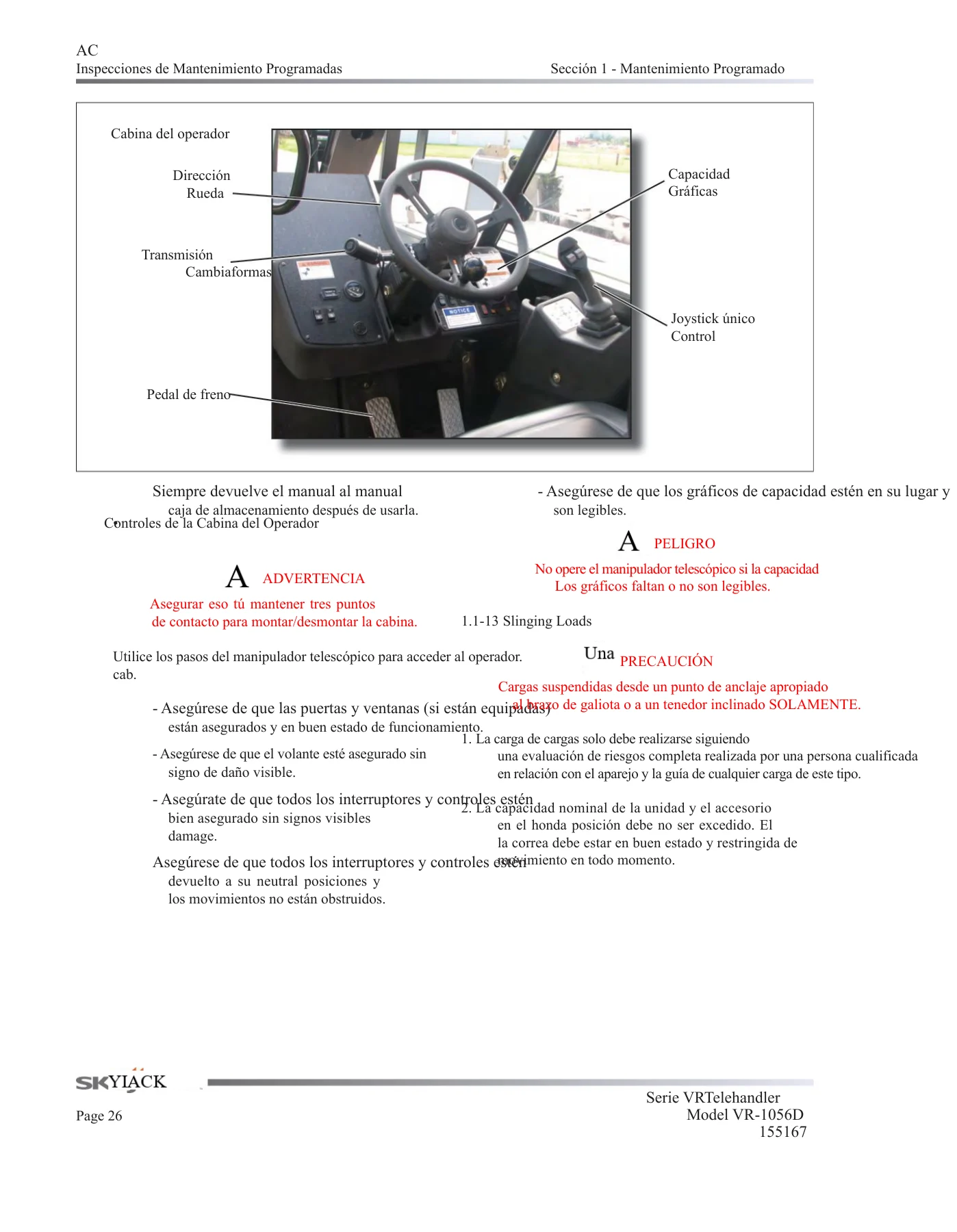

  • Cabina del operador, estructura ROPS/FOPS, asiento y pedales
  • Mantenimiento del nivel de refrigerante
  • Pruebas de función (controles de cabina, RAS, estabilizadores, frenos, modos de dirección)
• Sección 2 – Tablas de Mantenimiento
  • Características estándar y opcionales
  • Especificaciones y características generales
  • Especificaciones de llantas y ruedas
  • Recomendaciones de fluidos y lubricación
  • Configuraciones de presión
• Sección 3 – Esquemas
  • Tabla de símbolos eléctricos e hidráulicos
  • Listas de partes del esquema eléctrico e hidráulico
  • Identificación de puertos de bomba, filtro, válvula de selección de dirección, orbitrol, válvula de freno y estabilizadores

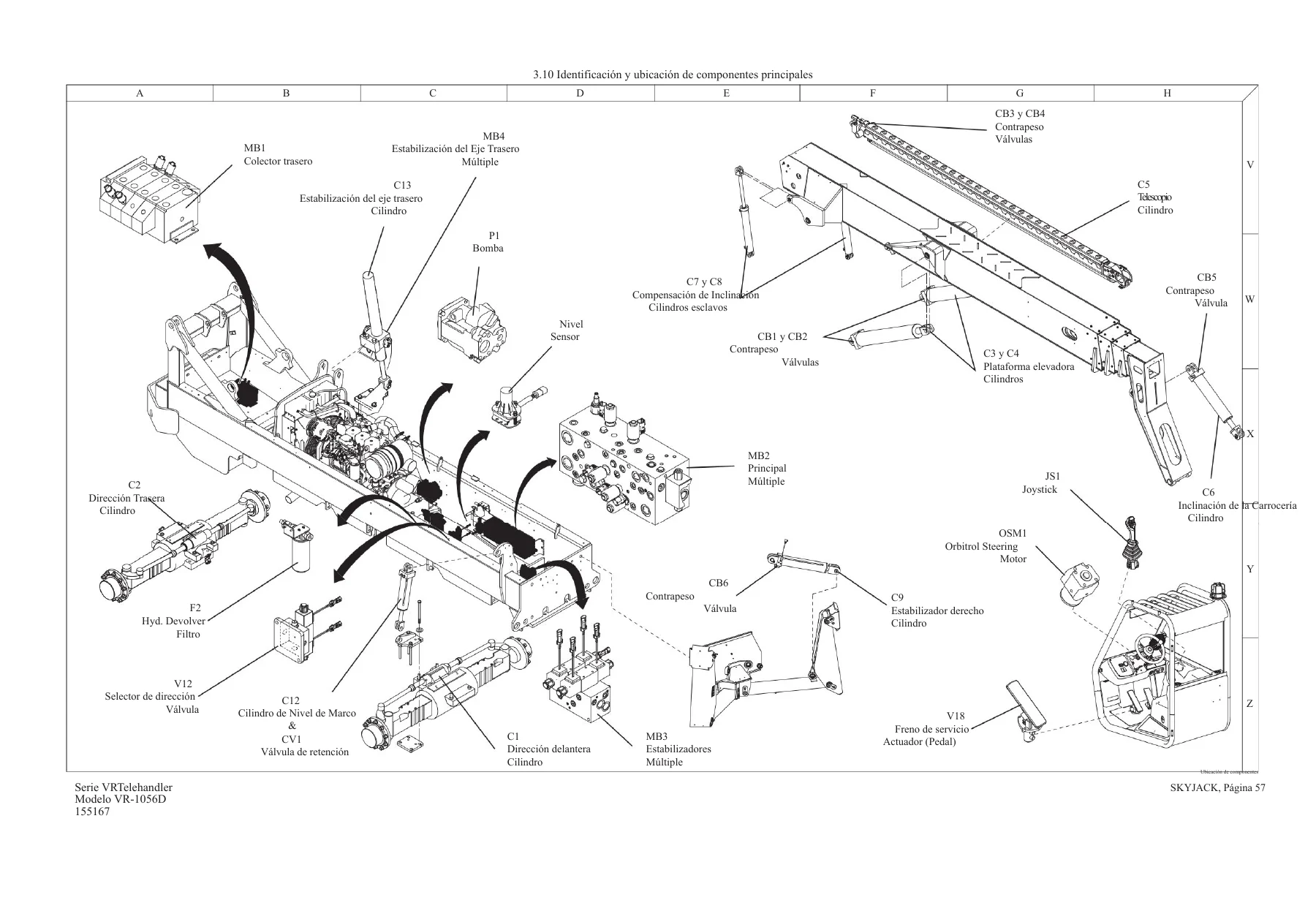

  • Identificación y ubicación de componentes principales
  • Identificación de puertos del colector trasero y del colector principal
  • Diagramas de cableado y arneses (cabina abierta y cerrada, estabilizadores, luces de boom, luces de trabajo, A/C, señal de giro, freno, consola y chasis)
  • Esquema eléctrico sin opciones y con funciones opcionales
  • Esquema hidráulico
• Sección 4 – Solución de Problemas
  • Sistema eléctrico: desde controles inoperativos y fallas de arranque hasta modos de dirección, nivelación de marco, estabilizadores, rangos de velocidad y freno de estacionamiento
  • Sistema hidráulico: funciones de pluma, extensión y retracción, inclinación del carro, hidráulica auxiliar, nivelación de marco, estabilizadores, dirección y freno de estacionamiento
  • Estructura de causa probable y remedio para cada síntoma
• Sección 5 – Procedimientos
  • Mantenimiento de 10 horas o diario
  • Mantenimiento de 50 horas o semanal
  • Mantenimiento de 250 horas o trimestral
  • Mantenimiento de 1000 horas o anual
  • Mantenimiento no rutinario: reemplazo de mangueras del brazo, reemplazo de cadenas, reemplazo de almohadillas deslizantes, pruebas de presión hidráulica, prueba de bomba, liberación del freno de estacionamiento en el eje delantero, reemplazo del cilindro de multitud y drenaje de refrigerante

En conjunto, el manual cubre la máquina completa: desde la revisión diaria del nivel de aceite del motor hasta el desarmado de la pluma para sustituir cadenas o el cilindro de multitud. Las secciones de mantenimiento están organizadas por intervalos (10, 50, 250 y 1000 horas), de manera que el taller puede construir un plan de servicio preventivo real en lugar de reaccionar a las averías. La parte de esquemas es especialmente completa: incluye los arneses de cabina abierta y cerrada, el arnés de chasis, el arnés de consola, el arnés de estabilizadores, el arnés de luces de boom y el esquema eléctrico general, además del esquema hidráulico. Cada esquema va acompañado de su lista de partes y de la identificación de puertos, lo que permite seguir un circuito desde la bomba o el fusible hasta el componente final.

Mantenimiento programado e intervalos de servicio

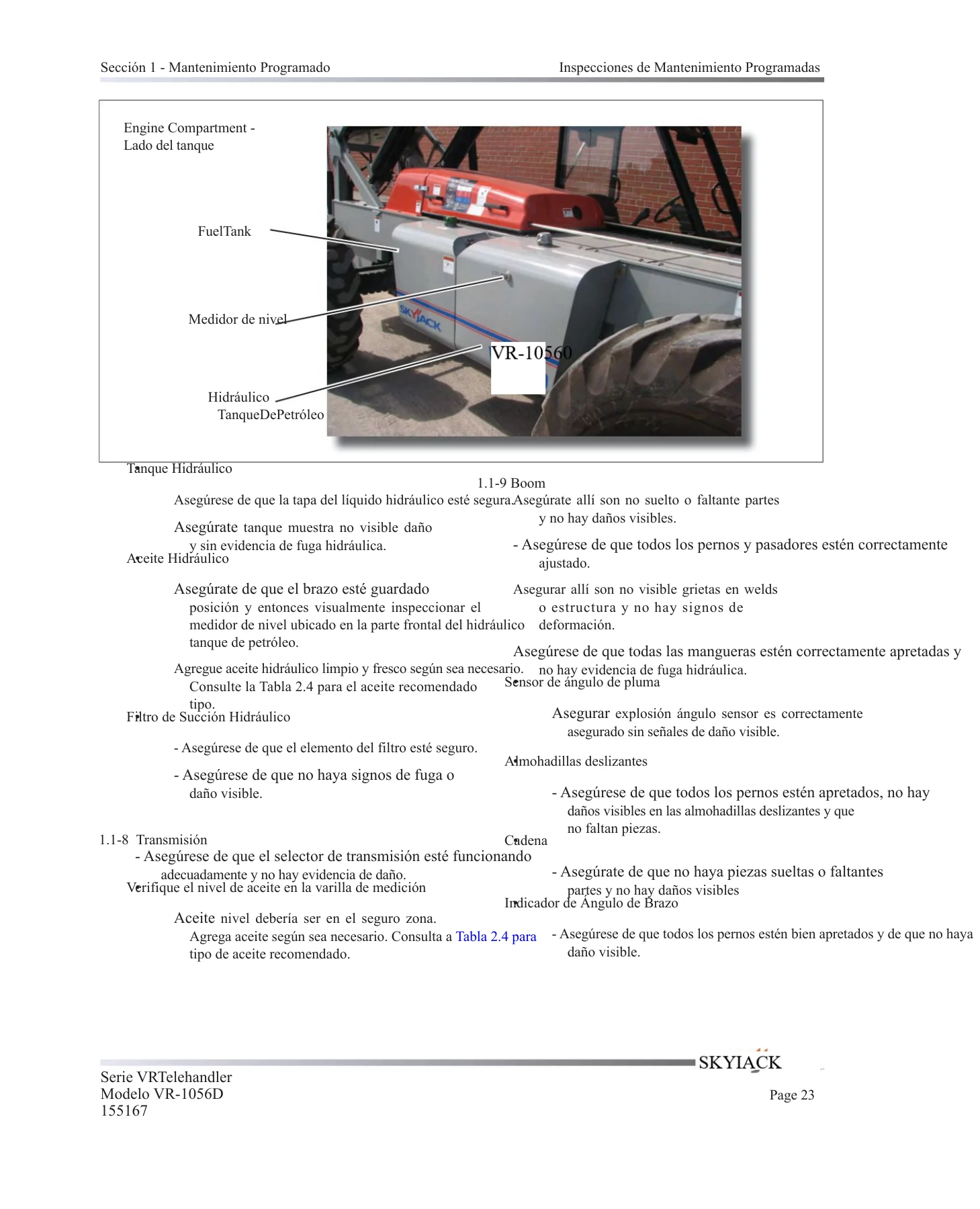

La Sección 1 establece el programa de inspección y mantenimiento que debe aplicarse a la VR-1056D, con una lista de verificación que el técnico completa indicando P (aprobado), F (fallar) o R (reparado). Entre las tareas descritas están la verificación del nivel de aceite del motor con la varilla de medición, el control del nivel de refrigerante en el recipiente de recuperación, la revisión del nivel de líquido de transmisión, la comprobación de la restricción del limpiador de aire y sus elementos, el nivel de aceite hidráulico en el medidor del tanque, el drenaje del separador de combustible/agua, el estado del tanque de combustible, el freno de estacionamiento, la presión y el estado de los neumáticos y el cinturón de seguridad con su hardware de montaje.

El manual amplía después las tareas a intervalos mayores: engrase de los cojinetes de la polea de cadena, par de apriete de las tuercas de rueda, nivel de aceite en los extremos planetarios y en los diferenciales de eje, engrase de los rodamientos del pivote del eje y de los pernos de dirección, revisión de los pasadores del tenedor, engrase de los bujes pivotantes del marco y del estabilizador, y engrase del pivote del brazo y de los cilindros del brazo. En el intervalo de 250 horas o trimestral se incluye el cambio de aceite y filtro del motor, el cambio del filtro de combustible y del separador de combustible/agua, la limpieza del respiradero del tanque hidráulico, el torque de los tornillos de montaje del eje, la inspección de las cadenas del brazo, la comprobación de las holguras de las almohadillas deslizantes y la verificación y el ajuste de la tensión de las cadenas y de las mangueras del boom. El programa de 1000 horas o anual abarca el cambio del filtro de aceite hidráulico, el cambio del aceite hidráulico con limpieza del filtro de succión, el cambio del aceite de los diferenciales y de los ejes planetarios, el cambio del refrigerante del motor, el cambio del aceite y filtro de transmisión y la inspección del nivel de aceite del cilindro RAS.

Diagnóstico de fallas eléctricas e hidráulicas

La Sección 4 está construida como un árbol de diagnóstico ordenado por síntoma. En el sistema eléctrico se tratan, entre otros, los controles inoperativos sin arranque, el motor que gira pero no arranca, la falta de acelerador, la máquina que no se desplaza porque el freno de estacionamiento no se libera, la ausencia de avance o de retroceso, la falta de primera y segunda velocidad, los modos de dirección delantera, de cuatro ruedas y de cangrejo, la falta de inclinación del carro, la ausencia de funciones de nivelación de marco y las fallas de los estabilizadores izquierdo y derecho. En el sistema hidráulico se cubren los controles totalmente inoperativos, las funciones de pluma inoperativas, la falta de elevación, descenso, extensión o retracción del boom, la inclinación del carro hacia atrás y hacia adelante, el control hidráulico auxiliar u opcional, las funciones de nivelación de marco y estabilizador, la dirección dura o inexistente, la desincronización de las ruedas en modo de cuatro ruedas y las fallas de liberación y aplicación del freno de estacionamiento.

Cada entrada sigue el mismo formato práctico: una causa probable y, debajo, el remedio correspondiente, con la indicación concreta del cable, conector, pin, fusible, relé, solenoide o válvula que debe revisarse. Eso convierte la sección en una guía de localización de averías utilizable directamente sobre la máquina, con referencias a los conectores J y P, a los relés CR, a los fusibles F, a los solenoides SV y a las válvulas de contrapeso CB.

Procedimientos de reparación paso a paso

La Sección 5 es la parte más extensa del documento y describe el mantenimiento no rutinario con detalle de desmontaje, inspección e instalación. El reemplazo de mangueras del brazo se explica diferenciando la manguera más larga de la más corta, su recorrido sobre las poleas y el uso de cordones o cables guía para volver a pasarlas por el interior del boom. El reemplazo de cadenas se divide en cadena de retracción #1, cadena de retracción #2, cadena de extensión #2 y cadena de extensión #1, con los valores de torque de las tuercas de anclaje y las dimensiones de anidamiento aceptables entre secciones. El procedimiento de almohadillas deslizantes distingue entre las frontales inferiores, las laterales frontales, las superiores frontales, las superiores traseras, las inferiores traseras y las laterales traseras, con la holgura objetivo de 0,5 mm y el par de apriete de los tornillos de sujeción.

IMAGES PREVIEW

También se incluyen las pruebas de presión hidráulica con los valores de referencia del sistema (presión de espera, presión máxima, presión de dirección neutra y máxima, presión del freno de servicio y presión del piloto), el procedimiento de prueba de la bomba hidráulica, la liberación manual del freno de estacionamiento en el eje delantero, el reemplazo completo del cilindro de multitud con desarmado del conjunto de caja y cilindro, y el procedimiento de drenaje y llenado del radiador con la advertencia de no superar una tasa de llenado de 3 GPM.

Especificaciones y valores de referencia

Las tablas de la Sección 2 y la información repartida por el resto del manual permiten al técnico trabajar con valores concretos: presión y par de apriete de las tuercas de rueda, configuraciones de presión del sistema hidráulico, capacidades y tipos de fluidos para motor, transmisión, ejes, extremos planetarios y sistema hidráulico, dimensiones y pesos de la máquina, radios de giro, alturas y alcances de la pluma, y datos eléctricos del sistema. Toda esa información está expresada en las unidades originales del fabricante, combinando el sistema imperial y el métrico según el caso.

Seguridad y advertencias

A lo largo del documento se repiten los bloques de PELIGRO, ADVERTENCIA, CAUTION e IMPORTANTE, junto con las precauciones de seguridad para el operador y para el personal de servicio. Se tratan específicamente el peligro de electrocución con las distancias mínimas de acercamiento a líneas eléctricas según su voltaje, la prohibición de usar la máquina como elevador de personal, la prohibición de soldar sobre la estructura, la manipulación segura del ácido de batería, el riesgo de fluidos a presión en el sistema hidráulico y en el radiador, el peligro de los componentes calientes del motor y la obligación de asegurar el brazo antes de intervenir en él.

Para quién es este manual

Está dirigido a talleres de maquinaria, técnicos de servicio, empresas de alquiler de equipos y propietarios que realizan su propio mantenimiento sobre la Skyjack VR-1056D. Es un documento de trabajo: las listas de verificación se pueden imprimir y completar, los esquemas se pueden consultar junto a la máquina y los procedimientos guían el desarmado sin depender de la memoria del mecánico.

Qué te permite hacer este manual de servicio Skyjack VR-1056D

Con este manual en la mano puedes ejecutar el mantenimiento preventivo completo de la VR-1056D según los intervalos marcados por el fabricante, diagnosticar una falla eléctrica siguiendo el circuito desde el fusible o el relé hasta el componente final, localizar una avería hidráulica en las funciones de pluma, extensión, inclinación o estabilizadores, verificar las presiones del sistema con los valores correctos y desarmar el brazo para sustituir cadenas, almohadillas deslizantes o mangueras. Son precisamente esos valores y esas secuencias los que marcan la diferencia entre una reparación que dura y una que vuelve al taller: un par de apriete equivocado en la tuerca del ancla de una cadena, una holgura mal ajustada en una almohadilla deslizante o una presión de sistema fuera de rango comprometen la estabilidad y la seguridad de la máquina. Al ser un PDF, lo recibes de inmediato tras la compra, sin envíos ni esperas, y puedes consultarlo en el ordenador del taller, en una tablet o en el móvil junto a la máquina, además de imprimir las páginas que necesites para trabajar con las manos libres.
