Manual de Taller Hyundai Accent – Mantenimiento General, Motor DOHC/SOHC y Suspensión Trasera – PDF

Description

Datos del archivo

• Tipo de documento: Manual de taller / mantenimiento general (recopilación de secciones)
• Marca: Hyundai Motor Co. (Corea)
• Modelos cubiertos: Plataforma Accent / A4AF
• Motores: 1.5L (1495 cc) y 1.3L (1341 cc), versiones DOHC y SOHC
• Idioma: Español
• Formato: PDF
• Extension: Aproximadamente 200 paginas de contenido (secciones 00, 20 y 55)

Capitulos incluidos

• 00 – Informacion General
• 20 – Generalidades, Especificaciones y Reparacion del Motor (DOHC y SOHC)
• 55 – Generalidades y Reparacion de la Suspension Trasera

00 – Informacion General

La seccion introductoria explica como utilizar el manual, la definicion de terminos como valor estandar, limite, NOTA, AVISO y ADVERTENCIA, y las abreviaturas empleadas (MFI, CONV). Incluye la localizacion del Numero de Identificacion del Vehiculo (V.I.N.) en la caperuza del panel frontal y su desglose (codigo mundial del fabricante KMH, tipo de direccion LHD/RHD, tipo y estilo de carroceria, tipo de freno, motor, digito de comprobacion, ano de modelo, planta Ulsan y numero de serie). Tambien reproduce la placa de identificacion del motor en el borde superior del bloque de cilindros. Se detallan las medidas de proteccion del vehiculo, el uso correcto de la varilla del capo, la sujecion con gato y apoyos de seguridad, los puntos de apoyo homologados (elevador de un poste, plataforma sin ruedas, elevador de dos postes, gato de suelo y gato del vehiculo), la preparacion de herramientas y equipos de medicion, el desmontaje y montaje de piezas, y una tabla completa de pares de torsion de piezas estandar para pernos M5 a M24. Se cierra con las precauciones de seguridad del transformador catalitico y del sistema SRS (bolsa de aire), incluida la comprobacion del indicador de aviso y las reglas de manejo del SRSCM y del muelle del reloj.

20 – Motor 1.5L DOHC y SOHC

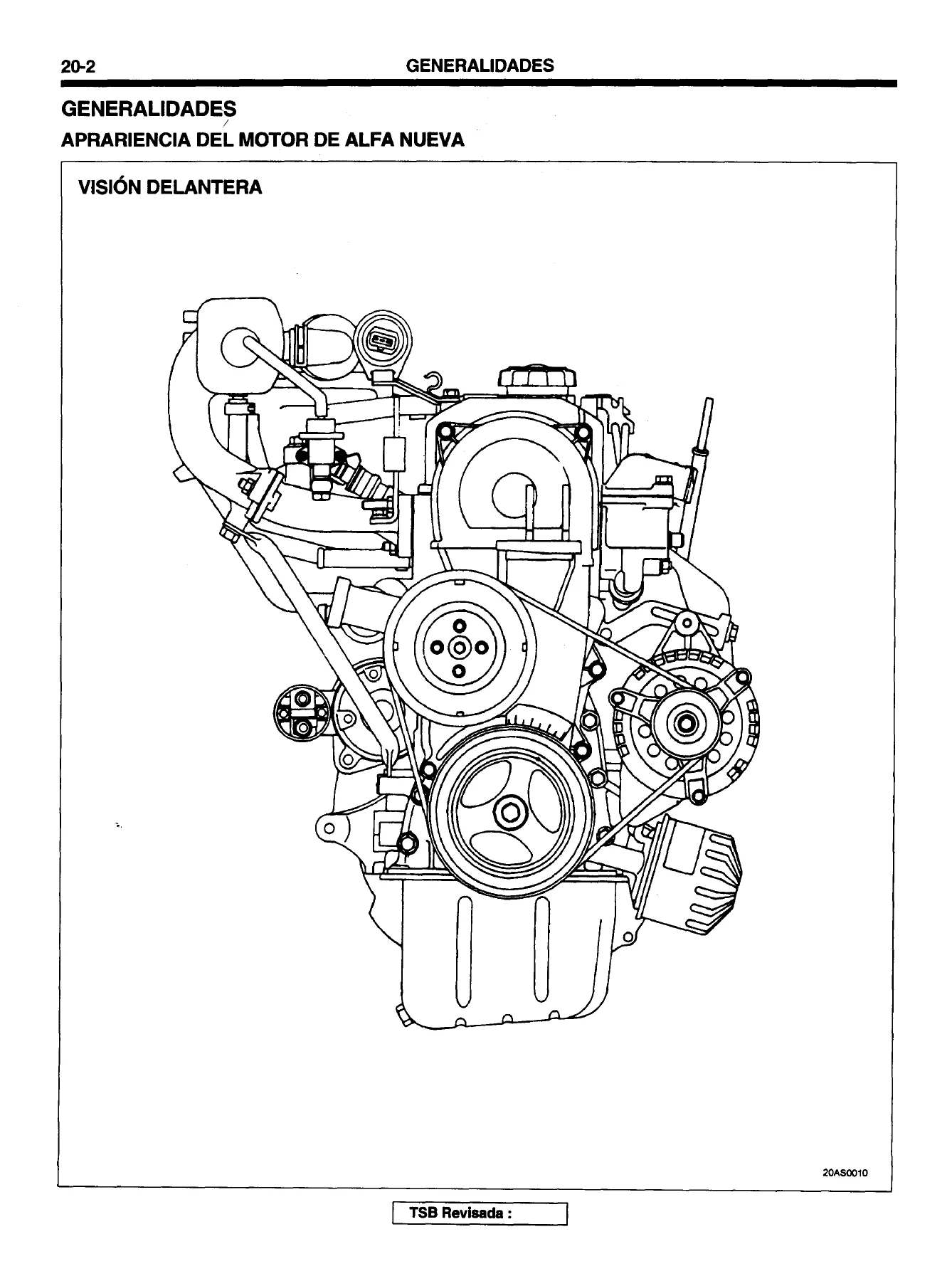

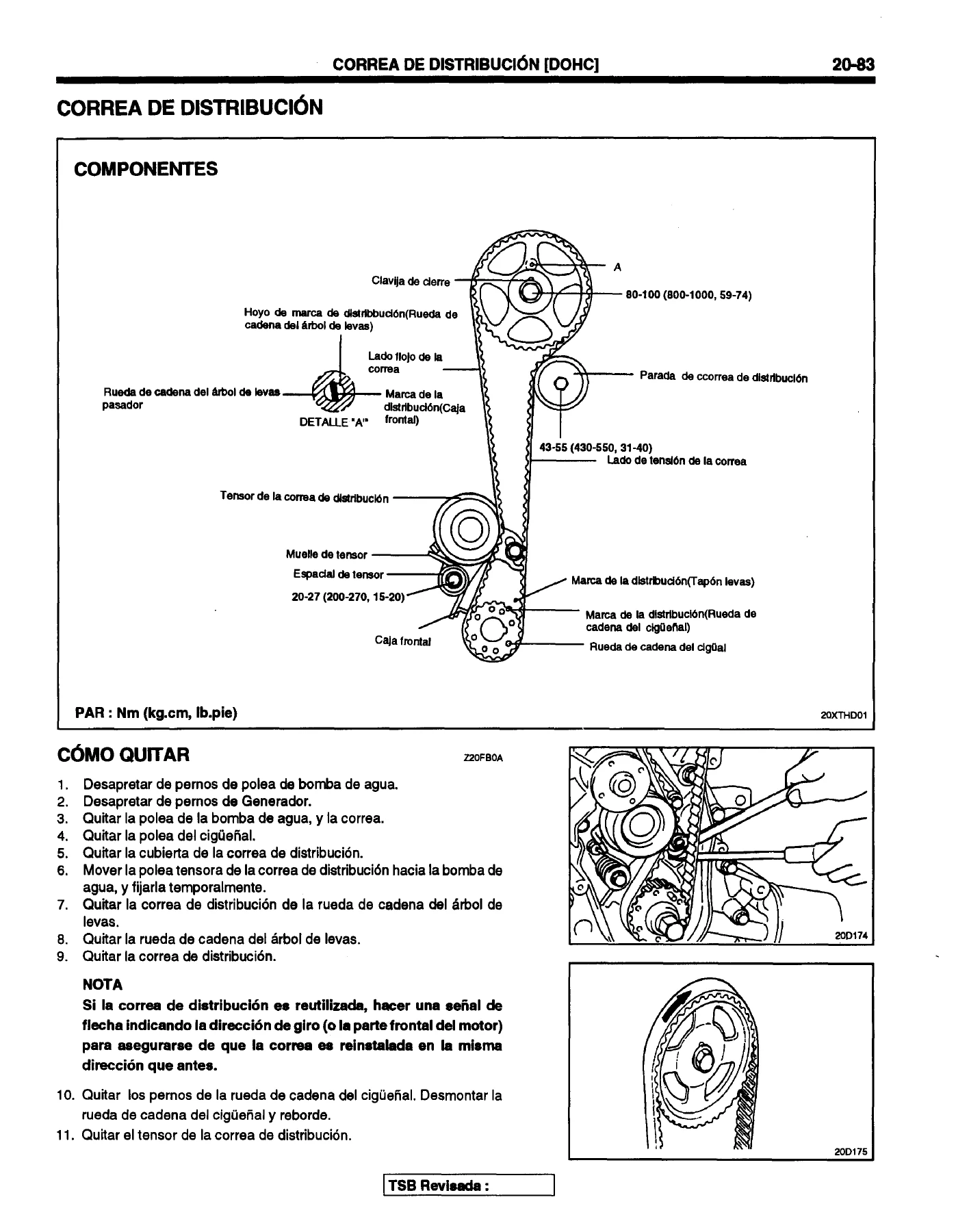

El capitulo 20 es el cuerpo tecnico mas extenso del PDF y se abre con una tabla de especificaciones generales para el motor 1.5L (tipo OHC 12 valvulas, 4 cilindros, taladro 75,5 mm, carrera 83,5 mm, desplazamiento total 1.495 cc, relacion de compresion 9,5, secuencia de encendido 1-3-4-2, ralenti 800 +/- 100 rpm, regulacion de encendido BTDC 9 grados +/- 5 grados a 800 rpm). Se incluyen las especificaciones de la culata, arbol de levas, valvulas, guias, asientos, muelles, bloque de cilindros, pisto, anillos, bielas y ciguenal, con sus valores estandar y limites. A partir de ahi se desarrollan los procedimientos completos: revision del aceite de motor, cambio y reemplazo del filtro, comprobacion de la presion de compresion (con valores estandar y limite por cilindro), revision de correas (trapezoidales estriadas en V, del A/C y de direccion asistida) con su tabla de desviacion y tension, y montaje del motor y de la transmision con pares de apriete. En la parte DOHC el manual dedica secciones al arbol de levas, valvulas y muelles, caja delantera y bomba de aceite, pisto y biela, ciguenal, volante, bloque de cilindros y al montaje y desmontaje del motor y de la transmision. Se incluyen herramientas especiales con su numero de referencia (por ejemplo, 09221-32001, 09222-28000, 09222-29000, 09231-21000) y una tabla de localizacion de averias con sintoma, causa probable y remedio. En la parte SOHC se repiten los apartados con las diferencias de valores, secuencia de encendido, apertura y cierre de valvulas (admicion 12 grados BTDC / 52 grados ABDC; escape 52 grados BBDC / 12 grados ATDC), seleccion de lubricantes por clasificacion API y grado SAE segun temperatura ambiente, y una tabla de pares de torsion del motor SOHC. El capitan cierra con el procedimiento de ajuste de la tension de la correa de distribucion, con el criterio de comprobacion a 49 N (11 lb) y la separacion aproximada de medio radio de la cabeza del perno tensor, ademas de la comprobacion con el medidor BORROUGHS BT-33-73F y el valor en frio de 9,5 a 16,5 kg (20,9 a 36,4 lb).

55 – Suspension Trasera

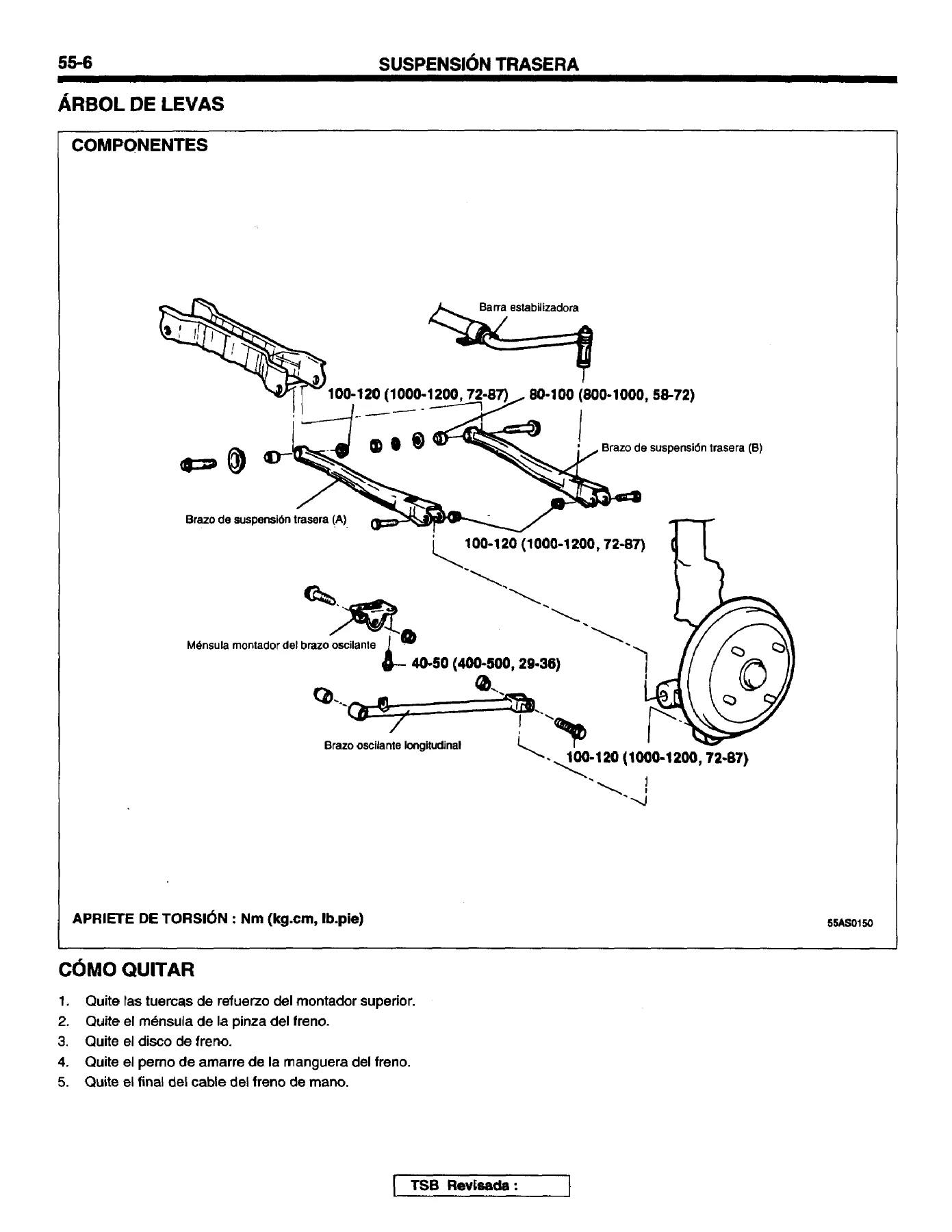

La seccion 55 describe la geometria trasera de horquilla doble con muelle helicoidal, las especificaciones del amortiguador (tipo hidraulico de doble accion, longitud maxima 562 mm, longitud minima 361 mm, carrera 260 mm) y las especificaciones de servicio del pedal. Reproduce la tabla de pares de torsion de la suspension (tuerca de apriete a rueda 180-220 Nm, tuerca del refuerzo trasero 20-30 Nm, refuerzo trasero al portador 90-105 Nm, perno de la horquilla de estabilizacion 17-26 Nm, brazo oscilante longitudinal al portador 100-120 Nm, brazo de suspension al portador 100-120 Nm, entre otros) y la lubricacion recomendada (SAE J310a, NLGI-2 o equivalente). La parte de reparacion cubre la sustitucion de los casquillos del brazo de suspension trasera, del brazo oscilante longitudinal y del portador axial trasero, con el uso de las herramientas especiales 09221-21000, 09432-22000, 09456-21100, 09545-21100, 09545-28100 y 09552-31000, y el montaje del amortiguador con su despiece. Tambien incluye las instrucciones de ajuste e inspeccion del alineamiento trasero (TOE-IN estandar 8-4, 0,31-0,16 pulg.), la advertencia de ajustar el perno excentrico dentro de unos 90 grados a izquierda y derecha de la posicion central, y la inspeccion del movimiento final del cojinete de la rueda con el limite de servicio de 0,01 mm (0,0004 pulg.) o menos.

Para quien es util este manual de taller Hyundai

Este manual de taller Hyundai Accent esta pensado para el tecnico que trabaja a diario sobre motores 1.5L DOHC y SOHC y para el propietario que quiere hacer el mantenimiento y las reparaciones por si mismo con criterio. La combinacion de valores estandar, limites de servicio, pares de torsion por perno y procedimientos de desmontaje y montaje permite afrontar con seguridad operaciones como el cambio de correa de distribucion, la comprobacion de compresion, el ajuste de la tension de la correa, la sustitucion de casquillos de la suspension trasera o el diagnostico de presion de aceite, sin depender de valores inventados ni de aproximaciones.

Diagnostico y reparacion con valores reales

La tabla de localizacion de averias del motor, la de la presion de compresion, la de la presion de aceite y la de la valvula de descarga permiten al tecnico ir directamente al sintoma y encontrar la causa probable y su remedio. La informacion de la seccion 00 sobre el sistema SRS ayuda a evitar una activacion accidental de la bolsa de aire durante el servicio, y las advertencias sobre el transformador catalitico previenen el sobrecalentamiento por exceso de gasolina sin quemar. Todo esta respaldado por las herramientas especiales referenciadas y por los pares de apriete de cada union.

Entrega inmediata en PDF

El manual Hyundai DOHC/SOHC en PDF se descarga inmediatamente despues del pago, sin envio fisico y sin esperas. Se puede consultar en cualquier dispositivo (ordenador, tablet o movil), imprimir las paginas que se vayan a usar en el taller o guardarlo en un USB para tenerlo siempre a mano. Es una herramienta de trabajo practica que evita errores de montaje y reduce el tiempo de reparacion desde el primer uso.

IMAGES PREVIEW
