Manual de Taller Hyundai H1 / JAC Refine 1997-2007 — Compilación Completa en Español

Esta compilación de manual de taller cubre los vehículos Hyundai H1 y JAC Refine fabricados entre 1997 y 2007. Con 1000 páginas en español, reúne los procedimientos de reparación, desmontaje, montaje, verificación y ajuste de prácticamente todos los sistemas del vehículo: desde el motor de gasolina y diésel hasta la transmisión automática, pasando por ABS, aire acondicionado, dirección asistida y carrocería. Está pensada para talleres, técnicos y propietarios con conocimientos mecánicos que necesitan el dato exacto, la secuencia correcta de apriete y el valor de tolerancia sin tener que adivinar.

Detalles del Archivo

• Tipo de documento: Manual de taller (compilación multi-sistema)
• Marca: Hyundai / JAC
• Modelos: Hyundai H1, JAC Refine
• Período de cobertura: 1997-2007
• Idioma: Español
• Extensión: 1000 páginas
• Formato: PDF

Capítulos Cubiertos

• Sistema mecánico del motor
• Sistema de distribución
• Conjunto de culata
• Bloque de cilindros
• Sistema de refrigeración
• Sistema de lubricación
• Sistema de admisión y escape
• Sistema eléctrico del motor
• Sistema de combustible
• Sistema de embrague
• Sistema de cambio manual
• Sistema de transmisión automática
• Sistema de suspensión
• Sistema de dirección
• Sistema de frenos ABS
• Carrocería (interior y exterior)
• Calefacción, ventilación, aire acondicionado

Sistema Mecánico del Motor

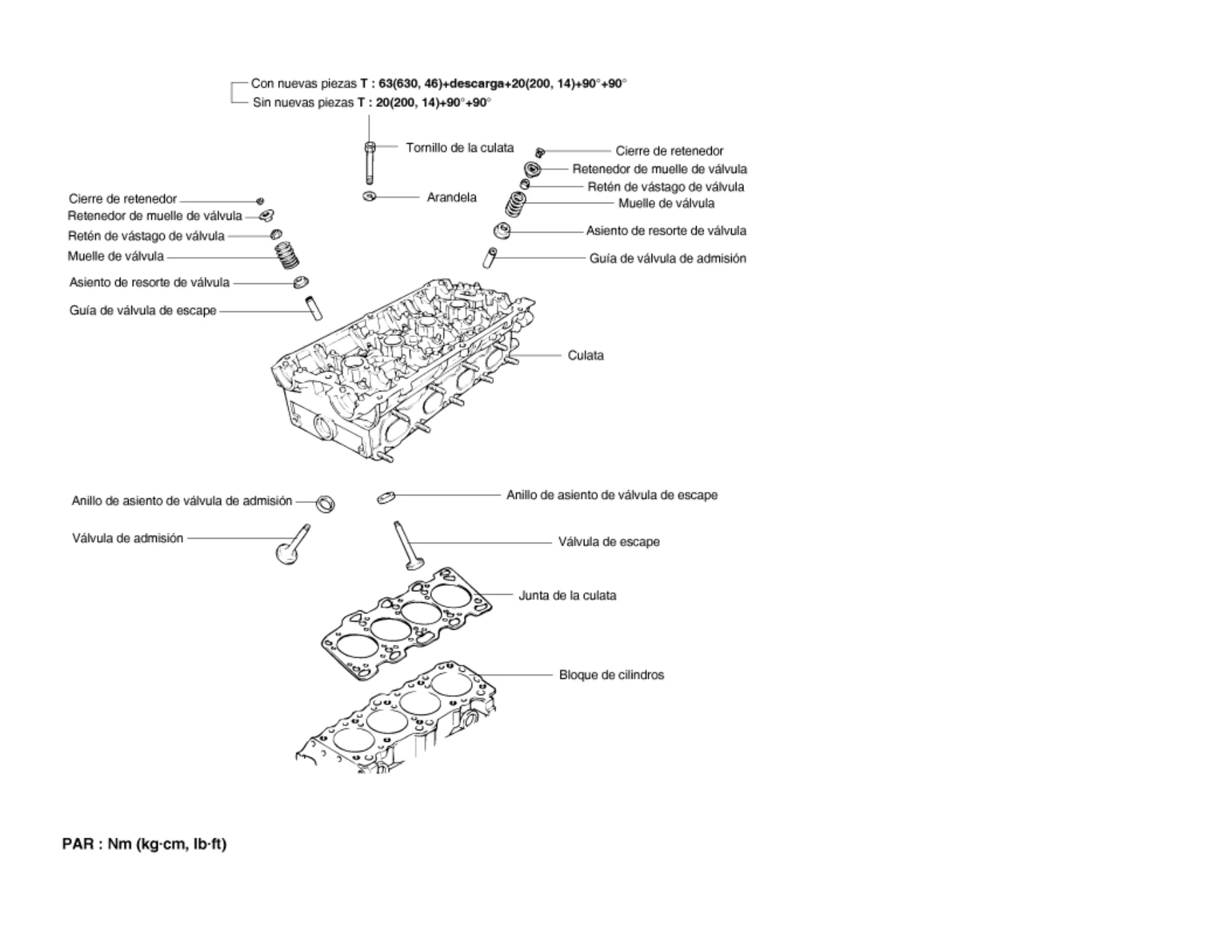

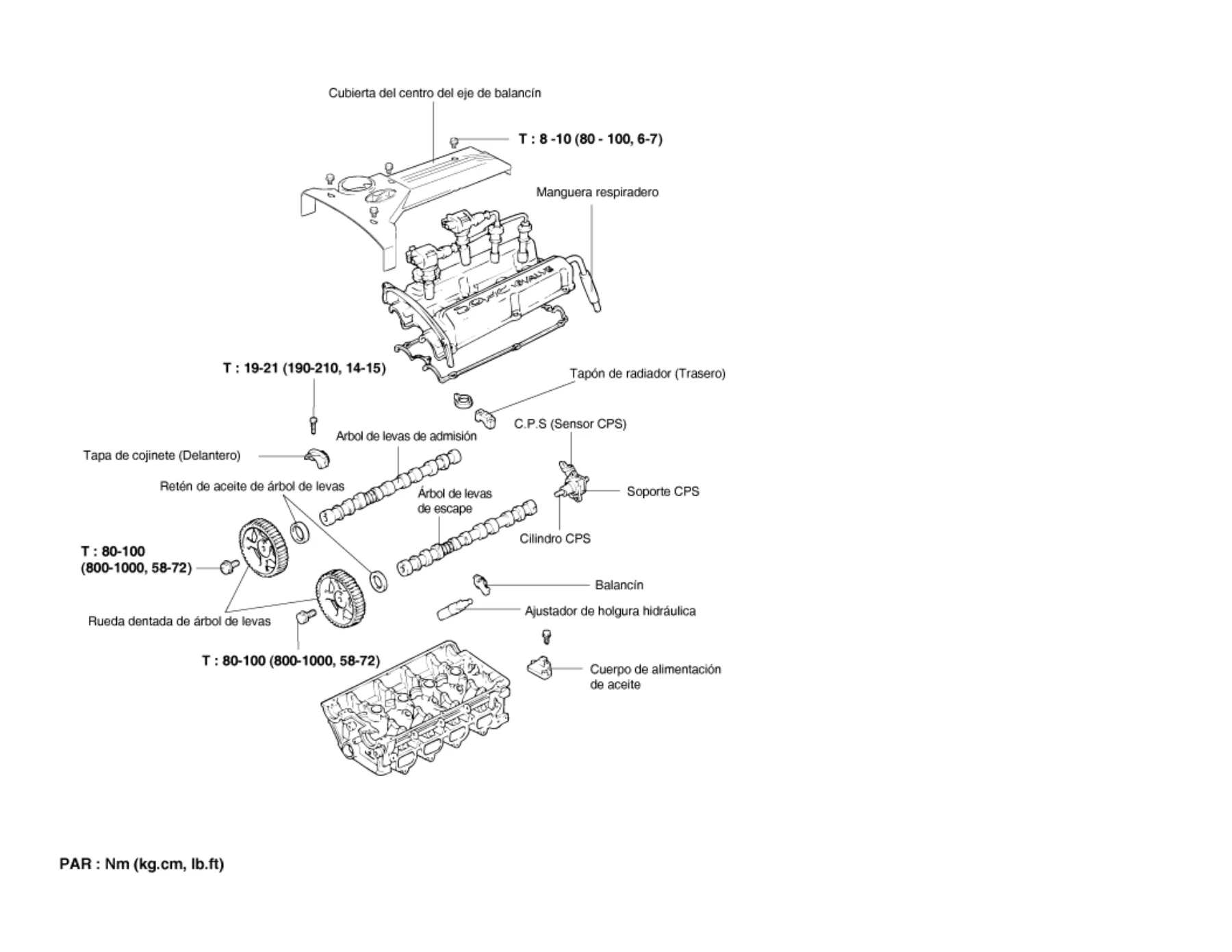

El bloque más extenso del manual. Incluye información general con herramientas especiales (referencias 09212, 09213, 09214, 09221, 09222, 09231, 09234, entre otras), tablas de localización de averías, pautas de mantenimiento programado y todas las especificaciones de servicio. Los apartados propios del sistema de distribución cubren el desmontaje y montaje de la correa dentada, la correa de distribución "B", las ruedas dentadas de árbol de levas y del cigüeñal, el tensor automático, las poleas de guía y el procedimiento completo para alinear las marcas de ajuste en TDC del cilindro N° 1. El conjunto de culata incluye árbol de levas, válvulas, guías, muelles, balancines, eje de balancines y el reapriete por etapas de los tornillos de culata. En el bloque de cilindros se cubren el cigüeñal, pistones, bielas, segmentos, casquillos, volante, plato de transmisión, soportes del motor y los procedimientos de rectificado de cilindros con sobremedidas 0,25, 0,50, 0,75 y 1,00 mm.

Sistema de Refrigeración

Detalla la bomba de agua (desmontaje, montaje, verificación y longitudes de tornillo por categoría de dureza 4T, 7T y 14T con pares de 12-15 Nm y 20-27 Nm), el termostato con temperatura de apertura a 82 °C y apertura total a 95 °C, el radiador con procedimiento de desmontaje inclinado, la tapa del radiador con presiones de apertura y cierre de la válvula principal (107,9 ± 14,7 kPa y 83,4 kPa), mangueras y tubos, el ventilador de refrigeración, el embrague del ventilador y las tablas de diagnóstico de sobrecalentamiento y baja temperatura.

Sistema de Lubricación

Cubre la bomba de aceite con holguras de punta y laterales, el filtro de aceite, el presostato de aceite, la carcasa delantera, los ejes de equilibrado derecho e izquierdo con sus cojinetes y retenes, las boquillas de aceite, la válvula antirretorno, la válvula de derivación del refrigerador de aceite y las mediciones de holgura de engrase delantero y trasero del eje de equilibrado.

Sistema de Admisión y Escape

Incluye filtro de aire, colector de admisión con pares de apriete (tornillo 15-20 Nm y tuerca 30-42 Nm), manifold de escape con pares M8 y M10, silenciador principal, tubo de escape delantero con catalizador, turbocompresor, válvula de descarga, intercooler, sensor de temperatura de aire y verificación del motor del ventilador del intercooler.

Sistema Eléctrico del Motor

Trata el sistema de carga (alternador con procedimientos de desmontaje y remontaje, verificación de rotor, estator, rectificador y escobillas), el sistema de arranque (pruebas de interruptor magnético, prueba de no carga, ajuste de la separación del piñón y tabla de diagnóstico) y el sistema de precalentamiento (comprobación del sistema de calentador, unidad de control, relé, sensor de temperatura del refrigerante y calentadores).

Sistema de Combustible

Contiene la descripción del sistema COVEC-F con actuador GE, válvula TCV, sensor Np, sensor TPS, válvula de rebose y unidad de control. También desarrolla el sistema de bomba de inyección mecánica, la bomba Lucas, los inyectores (presión estándar 12.000-13.000 kPa, límite 11.000 kPa), la purga de aire del conducto de combustible y los procedimientos de ajuste del punto de inyección, ralentí y cable del acelerador. Se incluye la tabla completa de códigos DTC.

Sistema de Embrague

Cubre el disco de embrague, la tapa de embrague, el cilindro maestro, el pedal, el cilindro de liberación, las especificaciones de servicio (altura del pedal 170,9 mm, juego axial 6-13 mm, desenganche 55 mm o más) y la purga del sistema.

Sistema de Cambio Manual

Para los modelos M5SR1 y M5ZR1 (también denominado M5ZR1 / KM135), incluye procedimientos de verificación y cambio de aceite (SAE 80W o 75W-90W API GL-4, 2,4 litros), desarmado y rearmado del transeje, eje principal, eje de salida, piñón de transmisión principal, cuenta del eje, desplazable del velocímetro, así como el diagrama de circuito del TCCM.

Sistema de Transmisión Automática

Cubre los modelos 30-40LE, 03-II y 03-72LE. Incluye el sistema de control hidráulico, autodiagnóstico con Hi-Scan y OBD, tabla de códigos DTC, prueba de calado (régimen 2.390 ± 150), prueba de presión de línea, prueba de retardo, válvulas solenoides, desarmado y rearmado completo de la carcasa, bomba de aceite, cuerpo de válvulas, embragues directo, trasero, delantero y de sobremarcha, frenos N° 1, N° 2, N° 3, segunda y O/D, soporte central, portasatélites y planetarios.

Sistema de Suspensión

Contiene la suspensión delantera tipo doble horquilla con barra de torsión y la trasera tipo ballesta semielíptica o muelle helicoidal de 5 enlaces según variante (WGN, VAN, 4WD). Detalla amortiguadores delanteros y traseros con fuerzas de amortiguación, barras de torsión con longitudes y constantes de muelle, brazo inferior y superior, barra estabilizadora, miembro de Cross Front y procedimientos de alineación (convergencia 0 ± 3 mm, caída, ángulo de avance e inclinación del pivote).

Sistema de Dirección

Cubre la dirección asistida hidráulica con caja de engranajes, bomba de aceite, columna y eje de dirección, procedimientos de comprobación de holgura del volante (0-30 mm), ángulo de giro (rueda interior 40° 20′, exterior 35° 23′), esfuerzo de giro en paro (36 N o menos), purga del sistema, verificación del nivel de líquido y pruebas de presión de la bomba (75-82 kg/cm²).

Sistema de Frenos ABS

Incluye la verificación del módulo hidráulico con Hi-Scan, el sensor de velocidad de las ruedas delanteras y traseras con valores de resistencia estándar (1,1 kΩ ± 50%), el rotor dentado y los procedimientos de comprobación de tensión de salida.

Carrocería (Interior y Exterior)

Cubre capó, puerta delantera, puerta trasera, portón trasero, espejos, techo solar frontal y trasero, consola, colchón, tapizado, revestimiento interior, vidrio parabrisas, ventanas delta, vidrio de puerta trasera y cuarto de vidrio, parachoques delantero y trasero, asientos y cinturones de seguridad. Se incluyen los pares de apriete de bisagras, cerraduras, anclajes de cinturón y tornillería del asiento.

Calefacción, Ventilación y Aire Acondicionado

Contiene el sistema de aire acondicionado con refrigerante R-134a (1.200 ± 25 g para acristalado y 650 ± 25 g para furgoneta), compresor HS15 y HS18 con cantidades de aceite FD46XG (PAG) de 180 ± 10 cc y 210 ± 10 cc respectivamente, procedimientos de descarga, vaciado y carga del sistema, prueba del embrague magnético, receptor secador, nivel de refrigerante en la mirilla indicadora, unidad evaporadora, unidad de calefacción, soplador frontal y trasero, y diagramas de circuito de control.

Todo lo que Puedes Hacer con Este Manual

Este manual de taller para el Hyundai H1 y el JAC Refine te permite abordar desde un simple cambio de aceite y filtro hasta una reparación completa de motor, sustitución de la correa de distribución con su reglaje exacto de tensión, rectificado de cilindros a sobremedida, reparación de la transmisión automática por embragues y frenos internos, ajuste de la dirección asistida, diagnóstico del ABS mediante Hi-Scan, reparación del sistema de aire acondicionado con carga de R-134a y reconstrucción de la carrocería. Cada procedimiento va acompañado de los pares de apriete correspondientes en Nm, kg.cm y lb.ft, holguras estándar y límites de servicio, y las herramientas especiales que se necesitan con su número de referencia.

Contar con los valores correctos marca la diferencia entre una reparación fiable y una avería recurrente. Este manual te da las secuencias de apriete por etapas, los ángulos en grados, las temperaturas exactas de apertura del termostato, las presiones de inyección y las tolerancias de desgaste que no aparecen en las guías genéricas. Para un taller que trabaja con furgonetas Hyundai H1 o JAC Refine en el rango 1997-2007, es el recurso de referencia que evita improvisaciones y devoluciones.

Recibes el archivo PDF al instante tras la compra, sin envíos ni esperas. Puedes abrirlo en ordenador, tablet o móvil, imprimir las páginas que necesites para tenerlas en el banco de trabajo, y consultar cualquier sistema en segundos. Un solo archivo de 1000 páginas en español para tener todo el Hyundai H1 y JAC Refine a mano.
