Manual de Taller Mercedes-Benz OM 904 OM 906 OM 924 OM 926 LA Serie 900/920 con EGR – Descarga PDF

Description

Manual de Taller Motores Mercedes-Benz Serie 900/920 – OM 904, OM 906, OM 924 y OM 926 LA con EGR

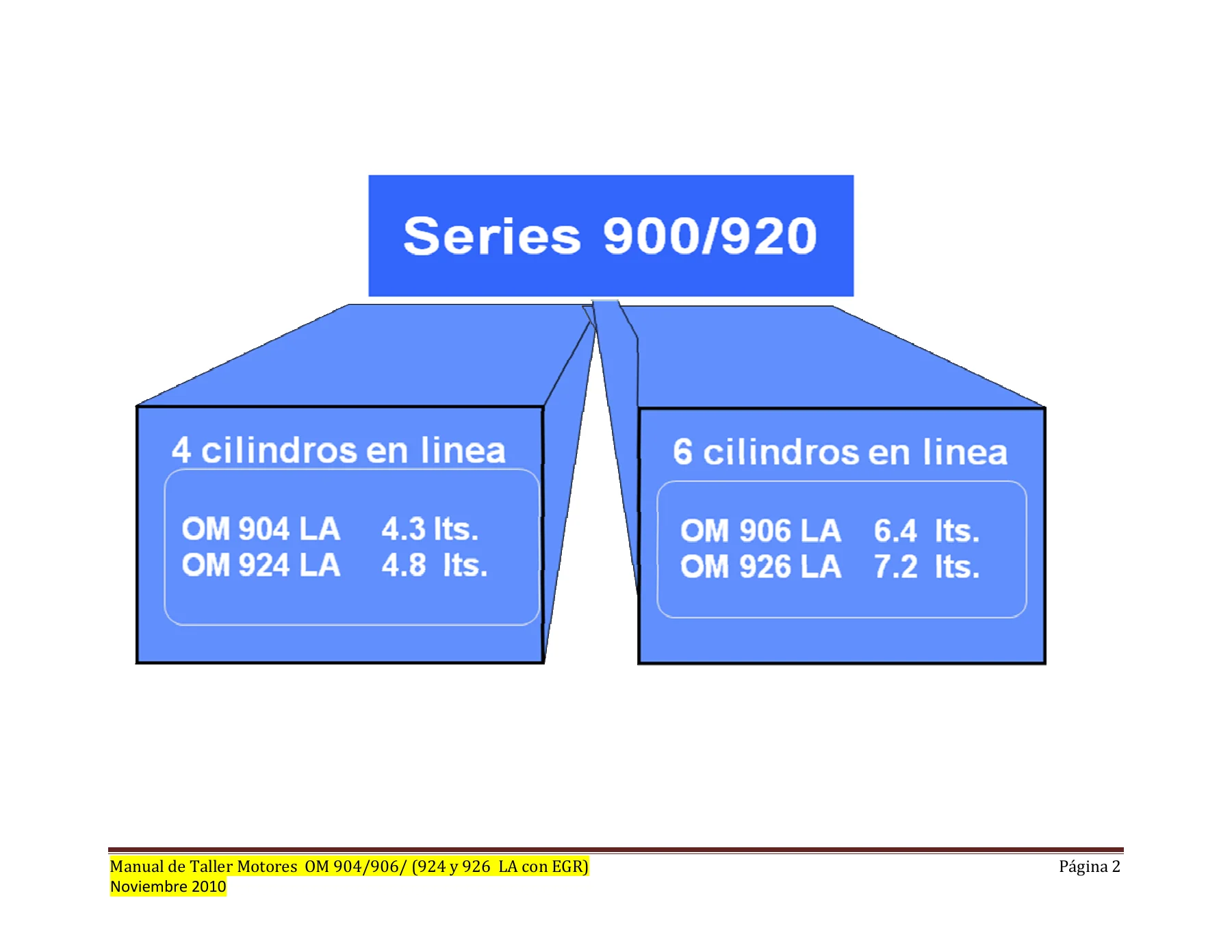

Este Manual de Taller cubre los motores diesel Mercedes-Benz de la Serie 900/920 equipados con gestión electrónica y sistema EGR: el OM 904 LA (4 cilindros en línea, 4.3 Lts), el OM 924 LA (4 cilindros en línea, 4.8 Lts), el OM 906 LA (6 cilindros en línea, 6.4 Lts) y el OM 926 LA (6 cilindros en línea, 7.2 Lts). Publicado en noviembre de 2010 por Daimler Vehículos Comerciales México, este manual de taller es la referencia técnica para mecánicos que ejecutan servicios de reparación en estos motores.

Detalles del Archivo

• Tipo de manual: Manual de Taller (Workshop Manual)
• Marca: Mercedes-Benz
• Modelos: OM 904 LA, OM 906 LA, OM 924 LA, OM 926 LA (Serie 900/920 con EGR)
• Idioma: Español
• Número de páginas: 315
• Formato: PDF
• Fecha de publicación: Noviembre 2010
• Editor: Daimler Vehículos Comerciales México S de RL de CV
• Número de identificación del motor: 14 dígitos grabados en el cárter (ej. 906.933-00-263172)

Capítulos Cubiertos

• Grupo 01 – Culata y distribución
• Grupo 03 – Pistones, bielas, cigüeñal y volante
• Grupo 05 – Distribución de válvulas y árbol de levas
• Grupo 07 – Sistema de inyección PLD
• Grupo 09 – Turbocargador y sobrealimentación
• Grupo 13 – Correa nervada y compresor
• Grupo 14 – Colector de escape y mariposa de escape
• Grupo 15 – Motor de arranque y alternador
• Grupo 18 – Bomba de aceite y enfriador
• Grupo 20 – Sistema de refrigeración
• Grupo 46 – Bomba de servodirección

Grupo 01 – Culata y distribución

Este grupo abarca los procedimientos de desmontaje y montaje de la tapa de la culata, el separador de aceite, el manguito de protección del inyector y la culata completa. Incluye la comprobación y rectificación de la superficie plana de la culata, la medición de cilindros, el bruñido flex de la superficie de deslizamiento y el desmontaje del cárter de aceite y del cárter de distribución. Se detallan los valores de comprobación de los tornillos de culata, la planeidad máxima admisible, la altura de la culata y el paralelismo entre caras, con las herramientas especiales requeridas.

Grupo 03 – Pistones, bielas, cigüeñal y volante

Cubre el desmontaje y montaje de pistones, aros de pistón, bielas y cigüeñal. Incluye la sustitución del retén delantero y trasero del cigüeñal, la medición del cigüeñal con colocación de cojinetes de bancada, el desmontaje de la polea antivibradora (damper), el engranaje de accionamiento de la bomba de aceite y el volante. Se proporcionan valores de comprobación para bielas, émbolos y cigüeñal, así como las secuencias de apriete de los sombreretes de biela y cojinetes principales.

Grupo 05 – Distribución de válvulas y árbol de levas

Incluye las indicaciones para ajustar el juego de válvulas, la comprobación de la carrera de las válvulas, el desmontaje y montaje del conjunto de balancines, las válvulas, las juntas de los vástagos y el árbol de levas. Se detallan los métodos de ajuste (Método 1 y Método 2), los valores de carrera máxima de válvulas, los diámetros de guías y muñones, y las herramientas especiales como el comparador y su soporte.

Grupo 07 – Sistema de inyección PLD

Aborda el desmontaje y montaje de la unidad de control electrónico PLD/MR2, las tuberías de inyección, la bomba unitaria del sistema PLD y el portainyector combinado. Incluye la sustitución de anillos obturadores, la comprobación del orificio cónico del portainyector y los pares de apriete para la unidad inyectora, el estribo de sujeción y las tuberías de presión. Se especifican las herramientas especiales para extraer y montar el portainyector y el sellaje/capa de aislamiento térmico.

Grupo 09 – Turbocargador y sobrealimentación

Contiene los procedimientos para comprobar el turbocargador, desmontar y montar el turbocargador de gases de escape, el colector de aire de sobrealimentación y verificar la estanqueidad del refrigerador y de los tubos flexibles del aire de sobrealimentación.

Grupo 13 – Correa nervada y compresor

Detalla el desmontaje y montaje de la correa nervada, el dispositivo tensor de la correa y el compresor.

Grupo 14 – Colector de escape y mariposa de escape

Incluye el desmontaje y montaje del colector de escape, la tubería de la mariposa de escape y la reparación de la misma.

Grupo 15 – Motor de arranque y alternador

Cubre el desmontaje y montaje del motor de arranque (marcha) y del alternador.

Grupo 18 – Bomba de aceite y enfriador

Aborda el desmontaje y montaje de la bomba de aceite, el intercambiador de calor de aceite por agua (enfriador de aceite), la caja del filtro de aceite, la válvula de desvío del filtro, los transmisores de presión y temperatura del aceite y los eyeptores de refrigeración del perno pistón y pistón (parte baja).

Grupo 20 – Sistema de refrigeración

Incluye el desmontaje y montaje de la bomba del líquido refrigerante, el regulador de temperatura, la comprobación del termostato, el desengrase y descalcificación del sistema y la comprobación de estanqueidad del sistema de refrigeración.

Grupo 46 – Bomba de servodirección

Cubre el desmontaje y montaje de la bomba de la servodirección.

¿Por qué este manual es indispensable?

Este Manual de Taller Mercedes-Benz Serie 900/920 es la herramienta de trabajo que todo mecánico de motores diesel necesita para realizar reparaciones correctas y duraderas en los motores OM 904 LA, OM 906 LA, OM 924 LA y OM 926 LA con EGR. Con 315 páginas de información técnica detallada, el manual cubre desde la comprobación de compresión del motor hasta la rectificación de la culata, pasando por la sustitución de pistones, el ajuste del juego de válvulas, el desmontaje del cigüeñal, la reparación del sistema de inyección PLD y el mantenimiento del sistema de refrigeración.

Contar con los procedimientos correctos, los pares de apriete exactos y los valores de ajuste especificados por el fabricante marca la diferencia entre una reparación que dura y una que vuelve al taller. Este manual proporciona las secuencias de apriete por etapas (Nm y grados), las tolerancias de desgaste, las herramientas especiales requeridas y las indicaciones de seguridad para evitar daños personales y materiales. Es el recurso que permite diagnosticar con precisión, desmontar sin dañar componentes y montar con la certeza de que el motor funcionará conforme a las especificaciones de Mercedes-Benz.

La entrega es inmediata: una vez realizado el pago, recibes el archivo PDF para descargar y consultar en cualquier dispositivo —computadora, tablet o teléfono inteligente. Puedes imprimir las páginas que necesites llevar al taller, buscar por secciones y tener siempre a mano la referencia técnica completa de los motores Serie 900/920 con EGR.

IMAGES PREVIEW
