Manual de Taller Motor Hyundai Kia D4CB 2.5 CRDi en Español – Reparación y Servicio PDF

Description

Manual de taller del motor D4CB 2.5 CRDi: reparación y servicio paso a paso

Este manual de taller del motor D4CB 2.5 CRDi reúne los procedimientos de desmontaje, montaje, inspección y ajuste del motor diésel common rail de cuatro cilindros de Hyundai y Kia, junto con las especificaciones y los pares de apriete que acompañan a cada operación. El contenido está organizado por sistemas —sistema mecánico, cadena de distribución, culata, bloque de cilindros, refrigeración, lubricación, admisión y escape y sistema eléctrico—, de manera que el técnico de taller y el propietario que trabaja en su propio vehículo puedan localizar la secuencia exacta de trabajo sin rodeos. Cada apartado combina la explicación del procedimiento con ilustraciones de despiece, tablas de valores y notas de precaución tomadas del propio documento.

Detalles del archivo

• Tipo de documento: manual de taller (reparación y servicio)
• Marca: Hyundai / Kia
• Motor: D4CB 2.5 CRDi
• Idioma: español
• Número de páginas: 191
• Formato: PDF
• Contenido: sistema mecánico, distribución, culata, conjunto motor-transeje, bloque de cilindros, refrigeración, lubricación, admisión y escape, sistema eléctrico del motor

Capítulos incluidos

• Sistema mecánico del motor
• Sistema de distribución – Cadena de distribución
• Conjunto de culata – Culata
• Conjunto de motor y transeje
• Bloque de cilindros – Bloque de cilindros
• Sistema de refrigeración
• Sistema de lubricación
• Sistema de admisión y escape – Múltiple de admisión
• Sistema de admisión y escape – Escape colector
• Sistema eléctrico del motor

Sistema mecánico del motor

El bloque de apertura concentra la información general del motor, el listado de herramientas especiales con su número de referencia, la tabla de diagnóstico de síntomas con causa probable y recurso, el procedimiento de comprobación de la compresión —con el valor estándar de 2942 kPa (30 kg/cm2, 426 psi) y el límite de 98,07 kPa entre cilindros— y el ajuste de la correa de transmisión y su tensor, incluyendo el recorrido de la correa por cada polea. Cierra con la tabla de especificaciones generales y el resumen de pares de apriete.

Sistema de distribución – Cadena de distribución

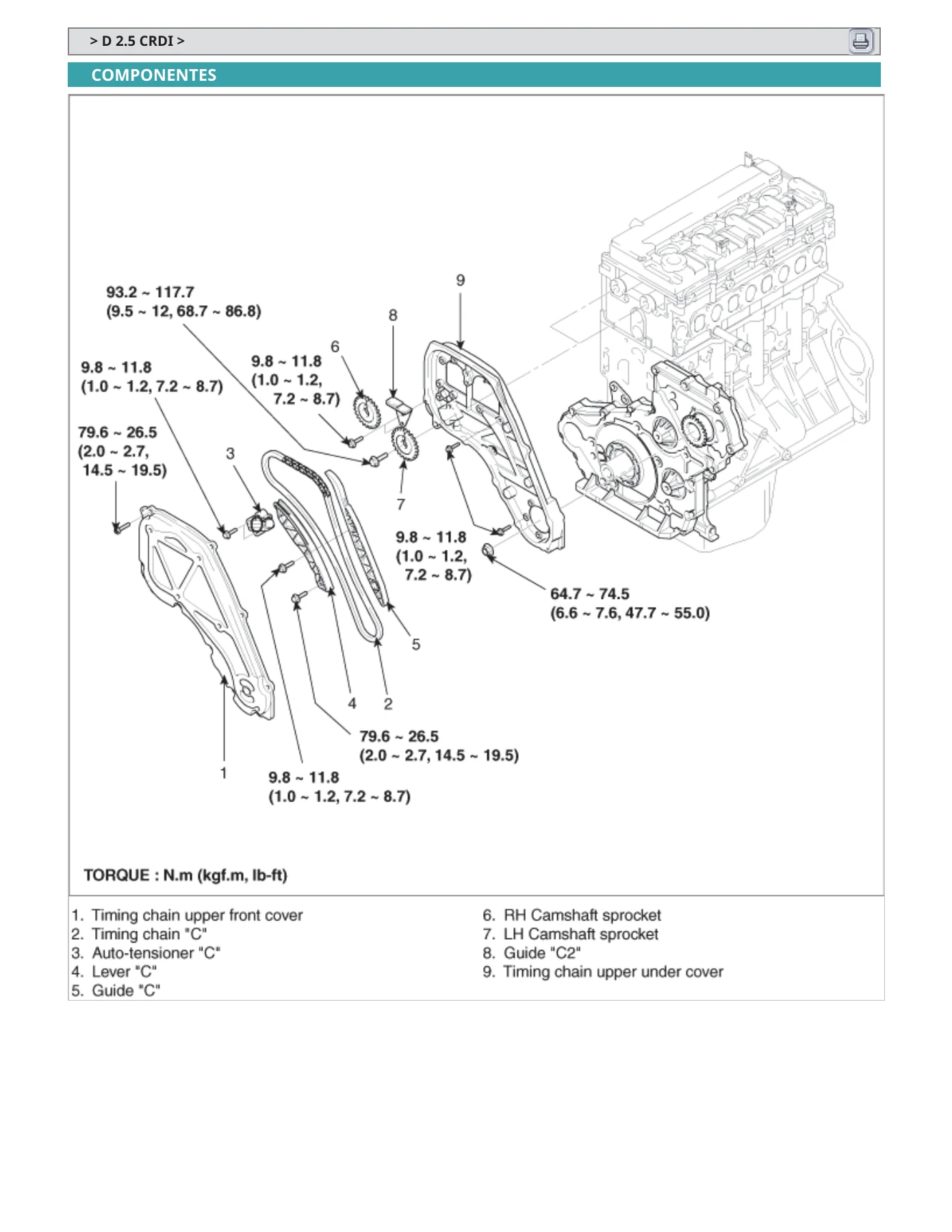

Es el capítulo más extenso del manual. Desarrolla por separado las cadenas “C”, “B” y “A”, con sus guías, palancas, tensores automáticos y marcas de sincronización, además de la sustitución del sello de aceite de la cubierta delantera inferior con la herramienta 09214-4A000. Incluye el bloqueo de los ejes de equilibrio mediante tapón y destornillador de 8 mm, la comprobación de las marcas de PMS del pistón n.º 1, la selección del grado de la rueda dentada de la bomba de alta presión (A, B o C) según la protuberancia medida con comparador, y la aplicación de sellador en las cubiertas con su par correspondiente.

Conjunto de culata – Culata

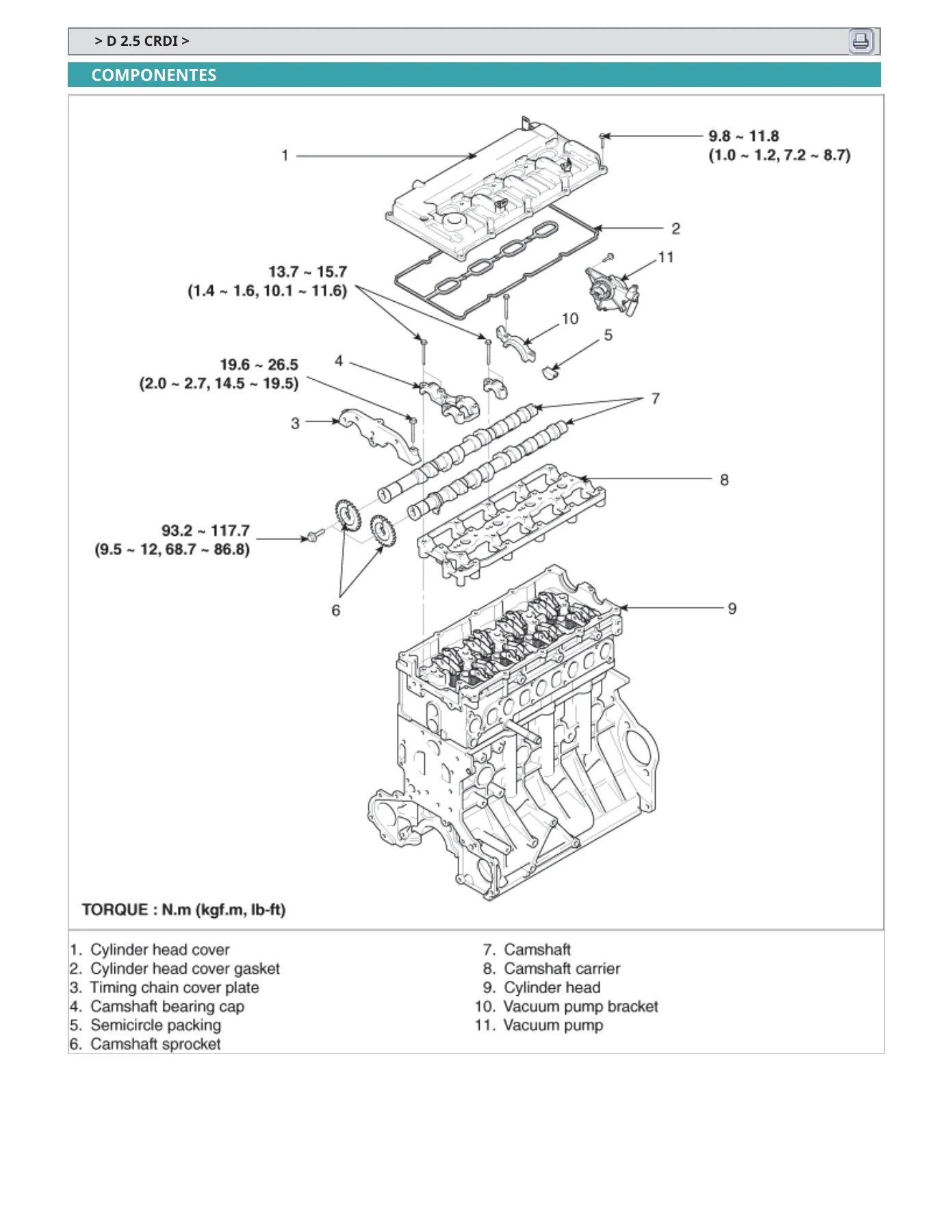

Aborda el desmontaje e instalación de la culata, árboles de levas, tapas de cojinetes con su secuencia de apriete, seguidores de leva, HLA, válvulas, resortes, sellos de vástago y guías. Aporta las mediciones de altura de leva, juego axial, longitud y diámetro de vástago, holgura vástago-guía y el rectificado del asiento a 45°, además de la selección de la junta de culata por grado A, B o C en función de la protuberancia del pistón medida en ocho puntos.

Conjunto de motor y transeje

Describe la extracción e instalación del conjunto motor-transeje con grúa, el orden de desconexión de mangueras, conectores, ejes de transmisión, tubo de escape y cable de cambio, y los pares de apriete de los soportes de motor y de la transmisión al travesaño y al bastidor.

Bloque de cilindros – Bloque de cilindros

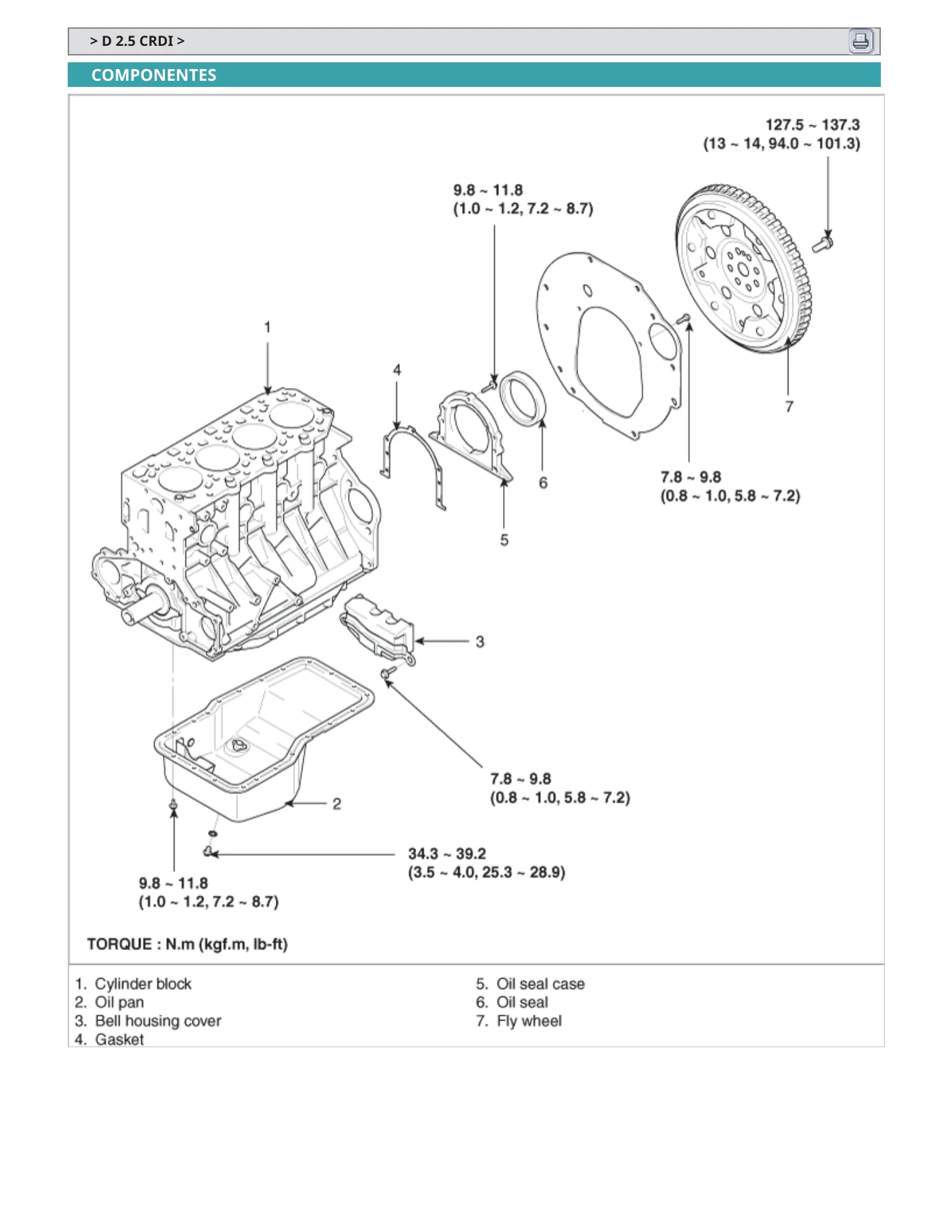

Contiene el desmontaje e instalación de pistones, bielas, cigüeñal, cojinetes principales y de biela, chorros de aceite, ejes de equilibrio y caja del sello trasero. Aquí están las tablas de selección de cojinetes por código de diámetro y por color, el juego de aceite de biela y de bancada, el juego axial del cigüeñal, la medición de cilindros y la instalación de los anillos con la orientación correcta de sus aberturas.

Sistema de refrigeración y sistema de lubricación

El apartado de refrigeración cubre la bomba de agua, el termostato —apertura a 82 °C, cierre a 77 °C y apertura total a 95 °C—, la correa de transmisión y el llenado del circuito. El de lubricación desarrolla la bomba de aceite con sus holguras de rotor, el enfriador de aceite, la válvula de derivación y la válvula de alivio, el filtro y las capacidades de aceite del motor.

Sistema de admisión y escape

Se divide en dos capítulos: el múltiple de admisión, con la válvula y el enfriador de EGR y sus pares de apriete, y el colector de escape, con el turbocompresor, sus conductos de aceite y refrigerante y los protectores térmicos.

Sistema eléctrico del motor

Incluye la información general con tablas de síntomas, el sistema de carga con las pruebas de caída de tensión, corriente de salida y tensión regulada, el despiece y las comprobaciones del alternador, el diagnóstico y la carga de la batería, el sistema de arranque con la prueba del solenoide y de giro libre, el sistema de control de crucero con la tabla de resistencias de los interruptores del volante y el sistema de precalentamiento con la comprobación de las bujías incandescentes y su relé.

Herramientas especiales y valores que marcan la diferencia

El manual identifica las herramientas con su número de referencia para cada operación: el compresor de resortes de válvula 09222-22100, el instalador de sellos de vástago 09222-4A000, el extractor de inyectores 09351-4A000, el extractor del piñón de la bomba de alta presión 09331-4A000, el instalador del sello trasero del cigüeñal 09231-4A100, el instalador/removedor del casquillo del eje de equilibrio 09231-4A000, la llave de tubo del sensor de temperatura del agua 09221-25100 y el adaptador de ángulo de torsión 09221-4A000. Contar con esa lista evita improvisaciones en trabajos donde la herramienta equivocada daña el componente.

Diagnóstico, tolerancias y pares de apriete

La tabla de síntomas del manual relaciona compresión baja, caída o exceso de presión de aceite, válvulas ruidosas, ruido de biela y cojinete principal, nivel bajo de refrigerante, temperatura anormalmente alta o baja, fugas de gases de escape y ruidos anormales con su causa probable y la acción recomendada. Los pares de apriete se detallan perno a perno: culata a 49,0 Nm más 120° y 90°, tapa de cojinete principal a 127,5-137,3 Nm, biela a 58,8 Nm, aflojar y apretar a 32,4-36,3 Nm más 60-64°, piñón del árbol de levas a 93,2-117,7 Nm y tuerca del piñón de la bomba de alta presión a 64,7-74,5 Nm.

Para qué te sirve este manual de reparación del D4CB 2.5 CRDi

Con este manual de servicio del motor 2.5 CRDi puedes afrontar desde un cambio de cadena de distribución y la puesta a punto de los árboles de levas hasta el rectificado de asientos de válvula, la selección del cojinete correcto por código de color o la diagnosis de una caída de presión de aceite. Cada valor está tomado del documento, de modo que las decisiones se apoyan en la tolerancia real del fabricante y no en estimaciones. El archivo se entrega en PDF de forma inmediata tras la compra, sin envíos ni esperas: se abre en ordenador, tablet o móvil, se puede imprimir la página que tengas en el banco de trabajo y consultar la secuencia completa las veces que necesites.
