New Holland E215B E245B Manual Técnico del Sistema Hidráulico y Control Mechatrónico PDF

Description

Manual Técnico del Sistema Hidráulico y Control Mechatrónico New Holland E215B E245B

Este manual técnico de la sección hidráulica está diseñado específicamente para las excavadoras New Holland E215B y New Holland E245B. Cubre en detalle el funcionamiento del sistema hidráulico, el control mechatrónico, la instalación eléctrica asociada, los sensores de presión, las electroválvulas proporcionales y los procedimientos de diagnosis y ajuste. Es una herramienta indispensable para técnicos, mecánicos y operadores que necesitan comprender a fondo la arquitectura hidráulica y electrónica de estas máquinas.

File Details

• Tipo de manual: Sección técnica del sistema hidráulico
• Marca: New Holland
• Modelos: E215B, E245B
• Idioma: Español
• Formato: PDF
• Número de páginas: 223

Chapters Covered

• Introducción
• Circuito de mando centralita mechatrónica
• Mando válvulas de carga
• Mando positivo y mando P-Q
• Mando caudal combinado elevación brazo
• Recirculación en cierre penetrador y mando de caudal combinado
• Mando anticavitación en cierre penetrador
• Caudal combinado en apertura penetrador
• Mando caudal combinado excavación (descarga) cuchara
• Mando anticavitación en excavación cuchara
• Mando de prioridad rotación
• Mando de traslación recta
• Mando de descarga de presión
• Mando interruptor pinza-martillo (opción)
• Mando opción caudal combinado
• Centralita mechatrónica
• Monitor multifunción
• Diagnosis asistencial
• Circuito de traslación
• Circuito de cuchara
• Circuito de elevación del brazo
• Circuito de rotación
• Circuito del penetrador
• Movimientos combinados
• Circuito de descarga de presión
• Válvulas anti caída brazo y penetrador
• Circuito hidráulico brazo posicionador

Sistema de Control Mechatrónico

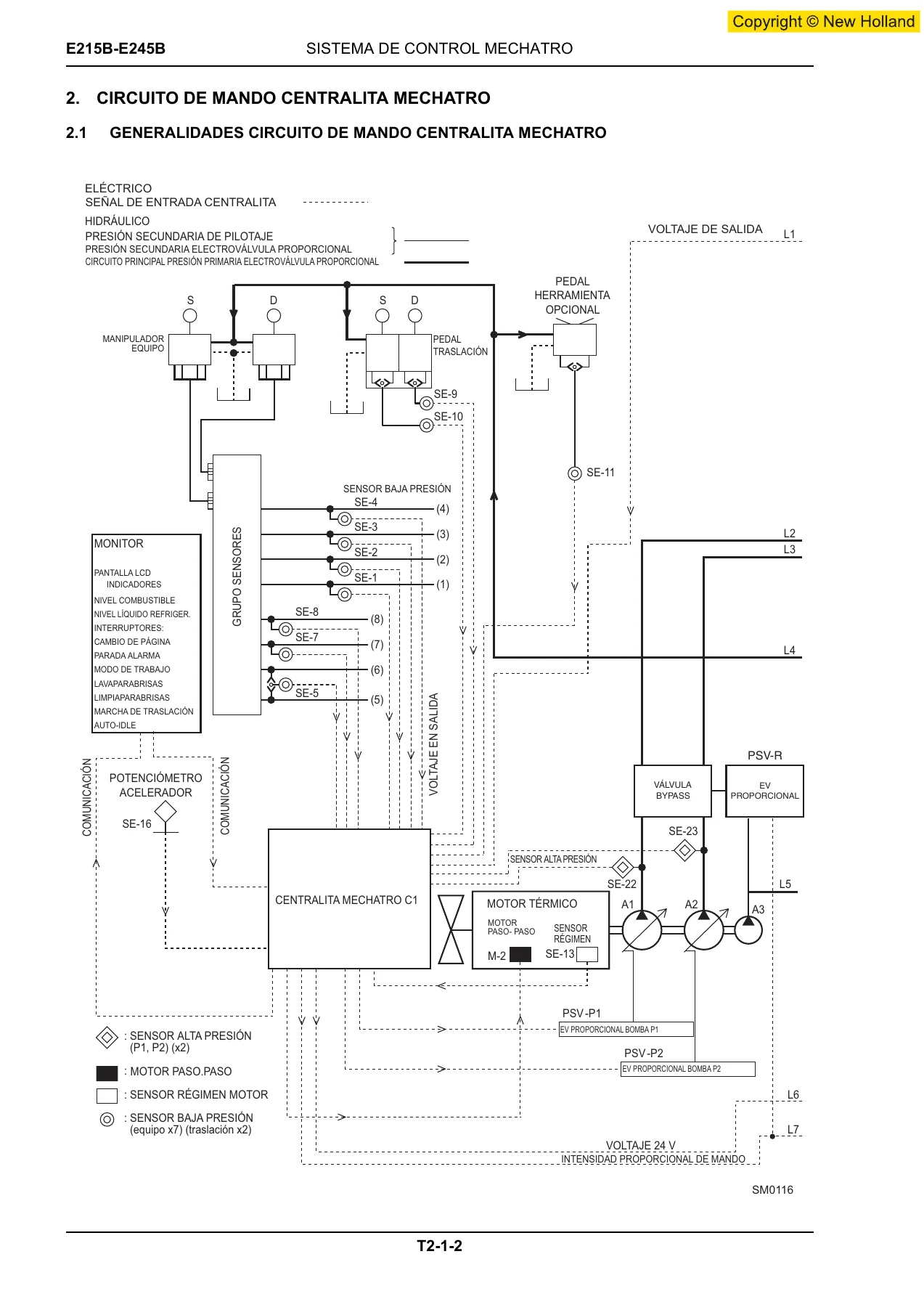

El manual describe con detalle el circuito de mando de la centralita mechatrónica, incluyendo las señales de entrada (sensores de baja presión, sensores de alta presión, potenciómetro del acelerador, interruptores del monitor) y las señales de salida hacia las electroválvulas proporcionales de bomba y de carga. Se explican los mandos positivo y P-Q, el funcionamiento de las válvulas de corte by-pass y de carga alojadas en el distribuidor, la palanca de seguridad y el circuito de servomandos, así como el mando positivo del caudal de bomba y el mando de curva P-Q.

Circuitos Hidráulicos Principales

Se detallan los circuitos de traslación (incluyendo el circuito de pilotaje para traslación adelante, el mando de 2ª marcha con retorno automático a 1ª, el circuito principal y las funciones del motor de traslación), el circuito de cuchara (servomandos, mínimo automático, control de caudal en modo de trabajo, circuito principal de cierre con prioridad traslación y limitador de carrera del cerrojo), el circuito de elevación del brazo (servomandos, caudal combinado de las 2 bombas, prevención de caída por gravedad y recirculación constante en descenso), el circuito de rotación (servomandos, freno de estacionamiento automático, circuito principal y circuito del motor), y el circuito del penetrador (recirculación variable con carga ligera, corte de recirculación con carga pesada, caudal combinado en apertura y prevención de caída por gravedad).

Movimientos Combinados y Funciones Especiales

El manual cubre los movimientos combinados de elevación brazo/traslación, rotación/cierre penetrador con prioridad rotación, y describe el circuito de descarga (liberación) de presión, el mando interruptor pinza-martillo (opción), el mando opción caudal combinado, las válvulas anti caída de brazo y penetrador (opcional) y el circuito hidráulico del brazo posicionador (versión triple articulación).

Sensores, Electroválvulas y Componentes Eléctricos

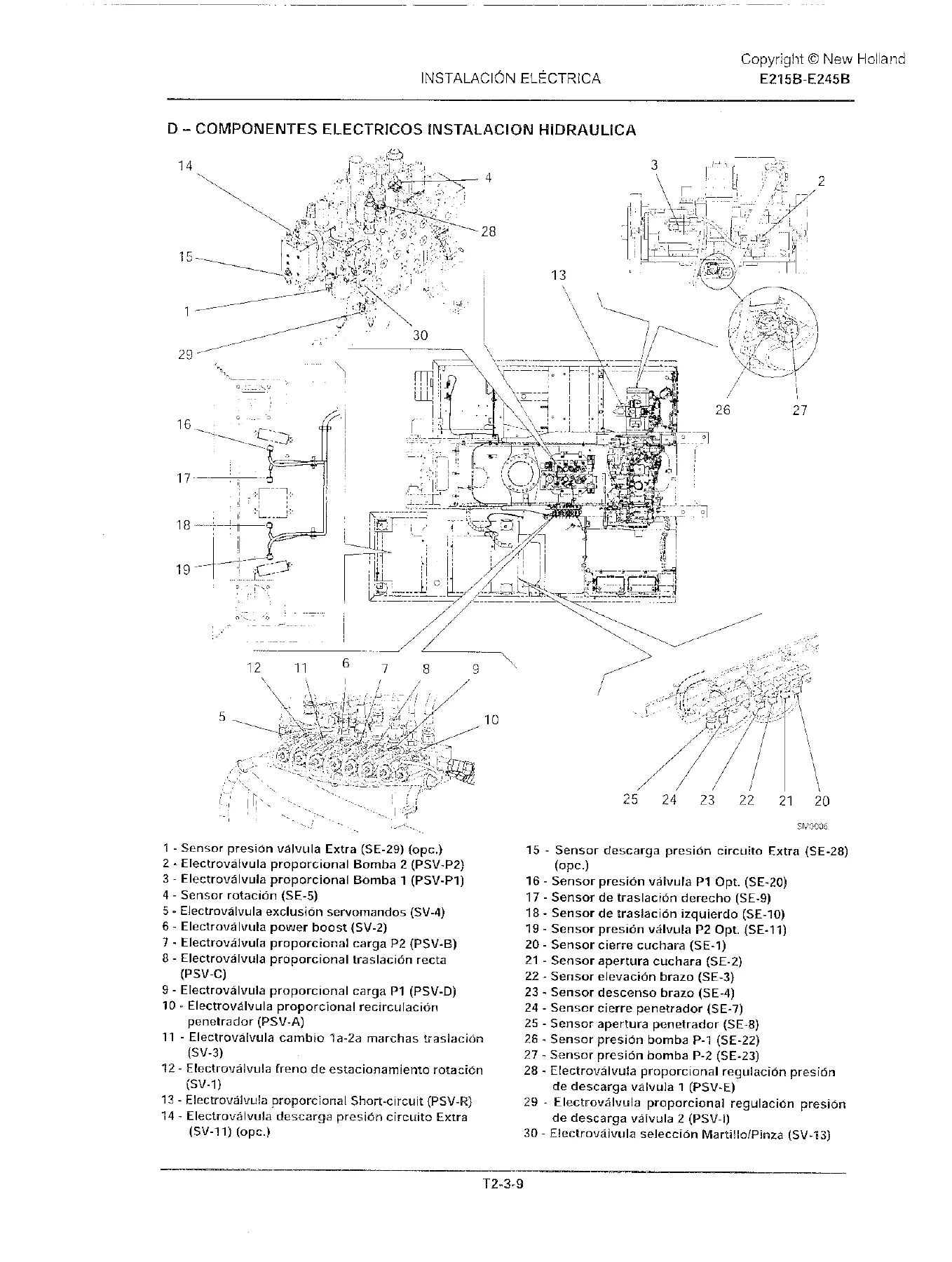

Se incluye la localización y descripción de todos los sensores de presión (baja y alta), sensores de traslación, sensores de rotación, sensores de cuchara, brazo y penetrador, así como las electroválvulas proporcionales (PSV-P1, PSV-P2, PSV-A, PSV-B, PSV-C, PSV-D, PSV-R) y las electroválvulas on/off (SV-1 a SV-4, SV-11, SV-13). También se documentan la caja de fusibles y relés, el monitor multifunción, la centralita mechatrónica C-1 y el convertidor DC-DC.

Diagnosis y Mantenimiento

El manual dedica una sección completa a la función de autodiagnosis, la diagnosis asistencial (Modos N. 1, N. 2 y N. 3), la diagnosis de la historia de averías, el modo de diagnosis y el procedimiento de regulación del plan de mantenimiento. Se incluyen tablas de códigos de avería, iconos de aviso, valores de referencia para sensores y electroválvulas, y procedimientos de ajuste como la regulación del reloj, contraste, idioma y modo de descarga de presión hidráulica.

¿Por Qué Este Manual es Esencial?

Las excavadoras New Holland E215B y E245B incorporan un sistema hidráulico y mechatrónico complejo que requiere procedimientos precisos y valores de ajuste exactos para su correcto mantenimiento y reparación. Este manual proporciona la información técnica necesaria para diagnosticar fallos, realizar ajustes, verificar presiones, interpretar códigos de error y comprender el funcionamiento de cada circuito hidráulico. Sin él, tareas como la calibración de electroválvulas proporcionales, la verificación de sensores de presión o la reparación del distribuidor principal se convierten en un ejercicio de adivinación.

Aplicaciones Prácticas

Con este manual, el técnico puede:

• Interpretar el funcionamiento de los circuitos de traslación, cuchara, brazo, rotación y penetrador.
• Diagnosticar averías mediante autodiagnosis y diagnosis asistencial.
• Verificar valores de sensores de presión y señales de mando de electroválvulas proporcionales.
• Realizar el procedimiento de descarga de presión hidráulica para intervenciones seguras.
• Ajustar parámetros del monitor (idioma, contraste, intervalos de mantenimiento).
• Comprender el mando positivo, el mando P-Q y el control de caudal en modo de trabajo.
• Identificar componentes hidráulicos y eléctricos en la instalación.

Entrega Instantánea y Acceso Inmediato

Este manual técnico del sistema hidráulico para New Holland E215B y E245B se entrega en formato PDF, listo para descargar inmediatamente después de la compra. No requiere envío físico, no hay tiempos de espera y puede consultarse en cualquier dispositivo: ordenador, tablet o smartphone. Además, puede imprimirse para llevarlo al taller y utilizarlo como referencia durante la reparación. La información está organizada de forma lógica y secuencial, con diagramas hidráulicos y esquemas eléctricos que facilitan la comprensión de cada sistema. Invertir en este manual es invertir en la capacidad de mantener y reparar correctamente una máquina de alto valor, reduciendo tiempos de inactividad y evitando costosas reparaciones por procedimientos incorrectos.

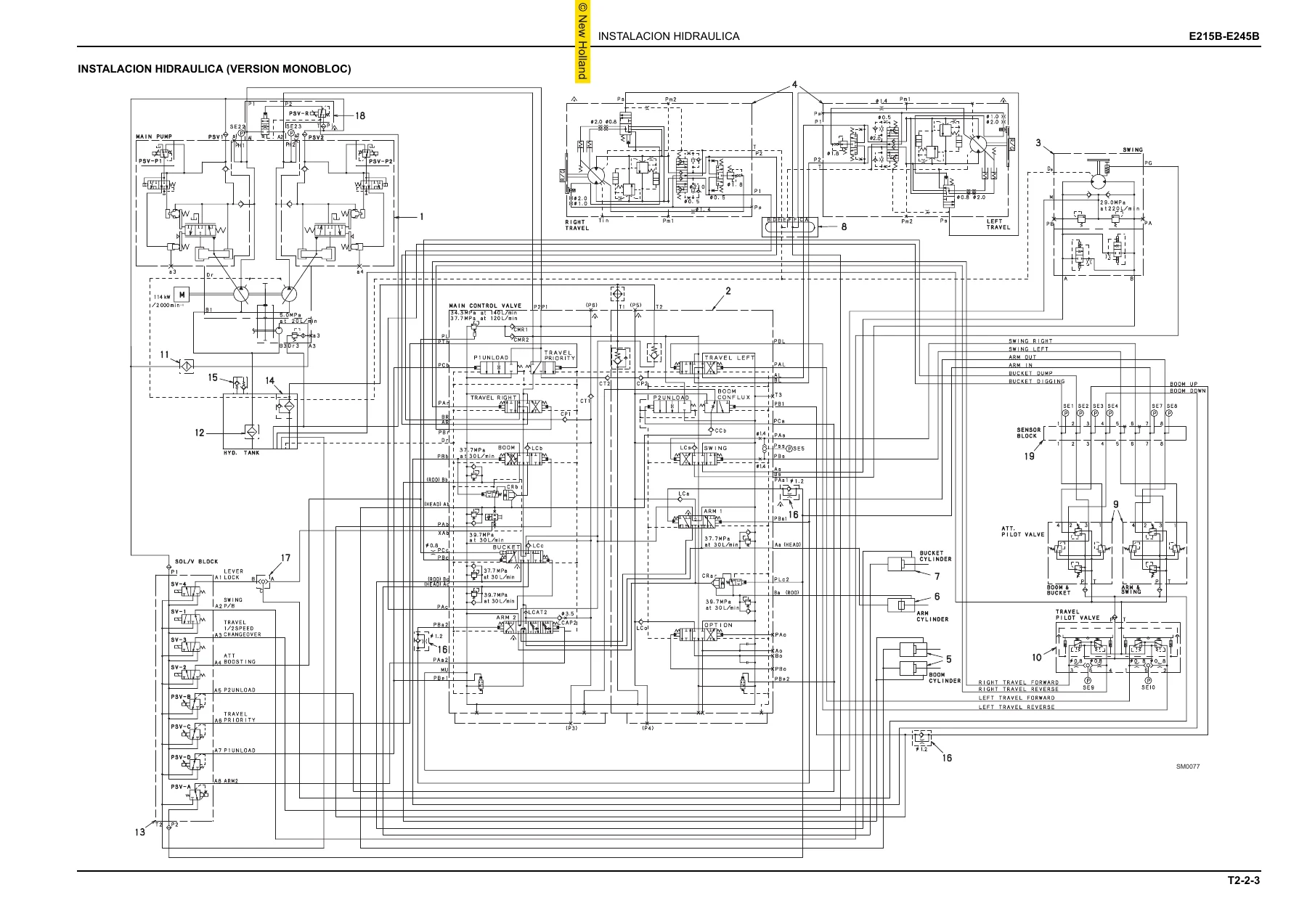

IMAGES PREVIEW
