ZF T-7336 ESSIEU ARRIÈRE et COMMANDE À DISTANCE MANUEL DE RÉPARATION – PDF

Description

ZF T – 7336 ESSIEU ARRIÈRE et COMMANDE À DISTANCE MANUEL DE RÉPARATION – PDF DOWNLOAD

FILE DETAILS:

ZF T – 7336 ESSIEU ARRIÈRE et COMMANDE À DISTANCE MANUEL DE RÉPARATION – PDF DOWNLOAD

Language : French
Pages : 145
Downloadable : Yes
File Type : PDF

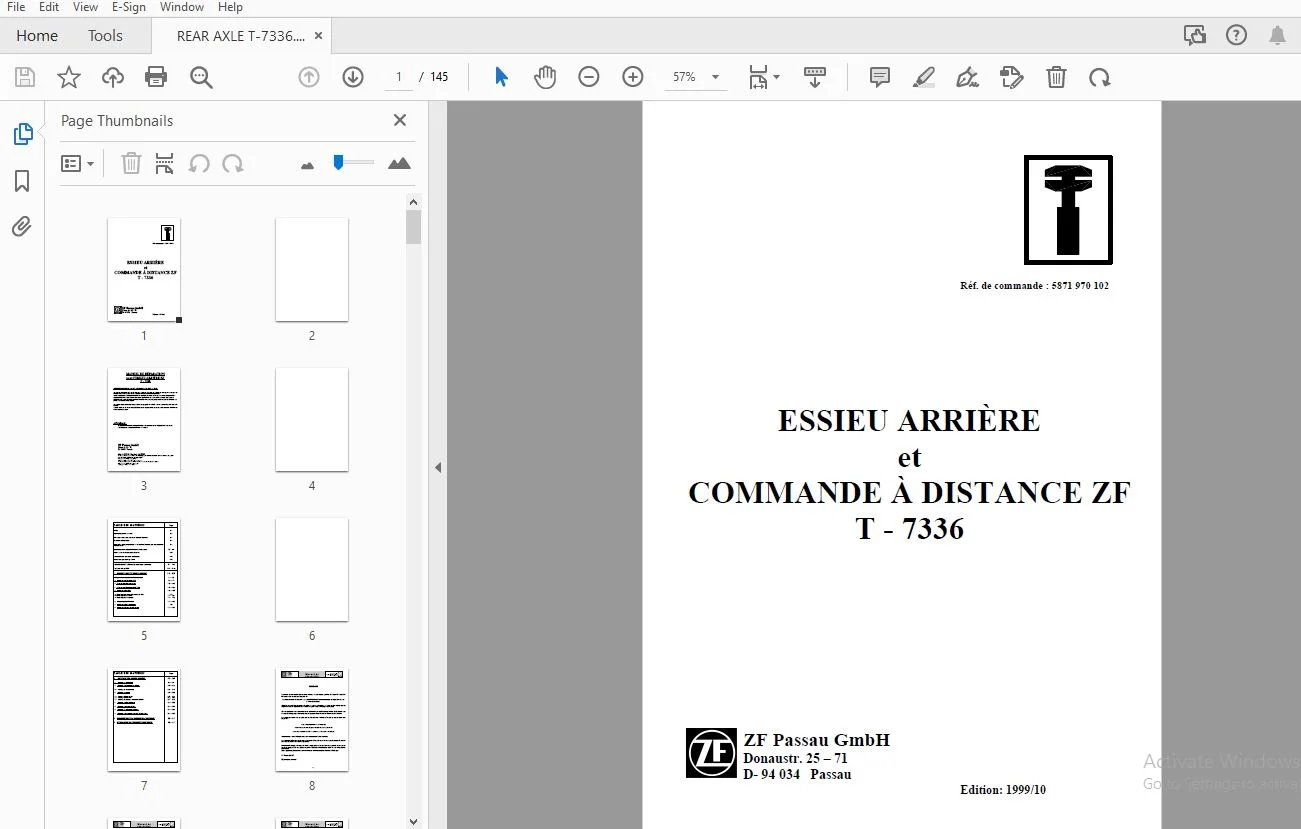

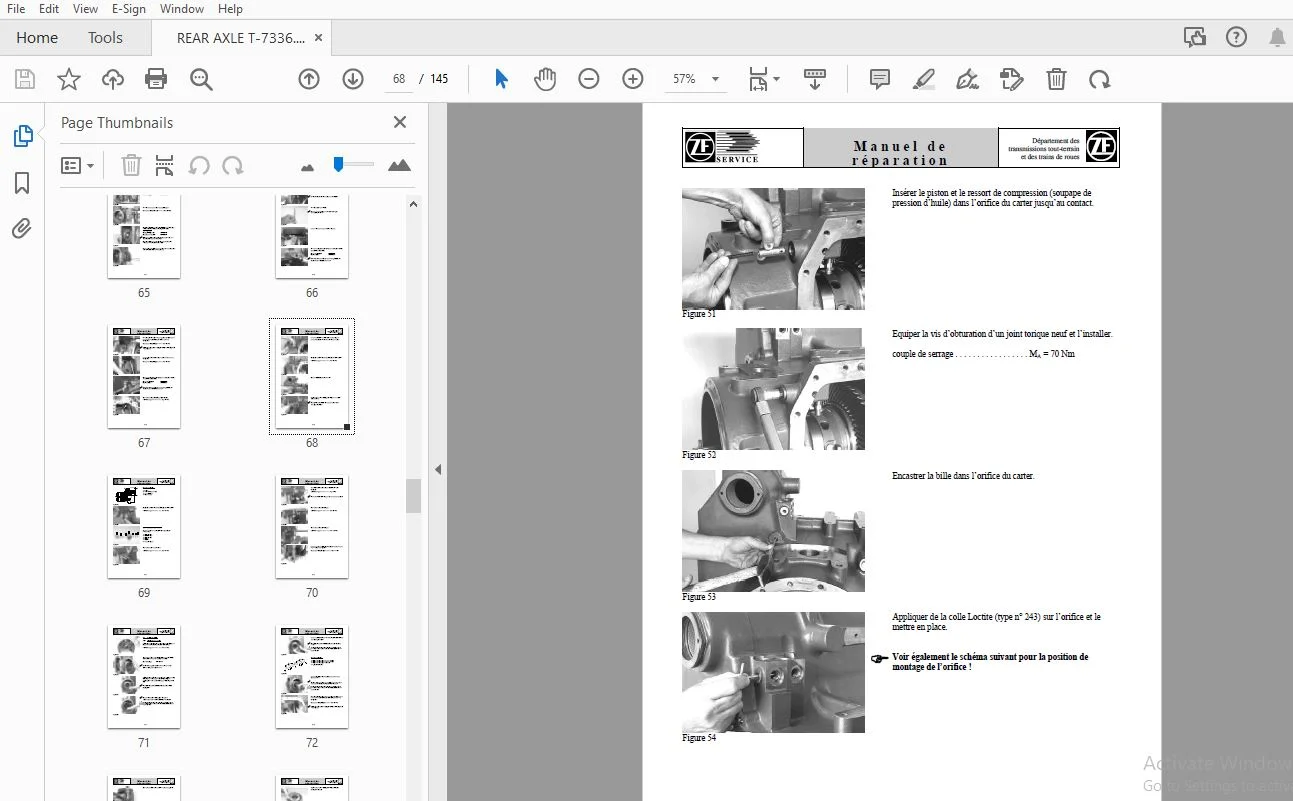

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

ZF T – 7336 ESSIEU ARRIÈRE et COMMANDE À DISTANCE MANUEL DE RÉPARATION – PDF DOWNLOAD

Préface
Instructions générales de travail
Informations importantes concernant la sécurité du travail
Signification des symboles
Marquage de la plaque signalétique du modèle et informations pour la commande de
pièces détachées
Instructions concernant la lubrification et la maintenance
Tableau de conversion des unités de mesure
Dénomination des dimensions standardisées
Limites de couple de serrage des vis
LISTE DES OUTILS SPÉCIAUX (outils spéciaux nécessaires)
TABLEAUX IILUSTRÉS
W-1 … W-8
W-9 … W-16
1. DÉMONTAGE DE L’ESSIEU ARRIÈRE
1.1 Séparer la transmission de l’essieu arrière
1.2 Démontage de l’arbre de PDF
1.3 Démontage de l’entraînement
1.4 Démontage de l’alimentation d’huile
1.5 Démontage des freins
1.5.1 Démontage du système d’activation des freins
1.5.2 Démontage du frein droit
1.5.3 Démontage du frein gauche
1.6 Démontage du différentiel
1.7 Démontage des électrovannes
1.8 Démontage du relevage mécanique
2. MONTAGE DE L’ESSIEU ARRIÈRE
2.1 Montage du différentiel
2.2 Montage de l’alimentation d’huile
2.2.1 Montage des électrovannes
2.3 Montage des freins
2.3.1 Montage du frein gauche
2.3.2 Montage du frein droit
2.3.3 Montage du système d’activation des freins
2.4 Montage de l’entraînement
2.5 Montage de l’arbre de PDF
2.6 Montage du relevage mécanique
2.7 Montage de la transmission sur l’essieu arrière
3. DÉMONTAGE DE LA COMMANDE À DISTANCE
4. MONTAGE DE LA COMMANDE À DISTANCE
