Doosan DL200A Cargadora de Ruedas – Manual de Operación y Mantenimiento PDF

Description

La Doosan DL200A es una cargadora de ruedas equipada con motor DOOSAN DB58TI de 5,8 litros, turboalimentado, de inyección directa y seis cilindros. Este Manual de Operación y Mantenimiento de la Doosan DL200A reúne en un solo documento los procedimientos de trabajo seguro, el manejo diario de la máquina y el programa completo de inspecciones, lubricación y ajuste que el equipo necesita a lo largo de su vida útil.

Detalles del archivo

• Tipo de documento: Manual de Operación y Mantenimiento
• Marca: DOOSAN
• Modelo: DL200A (cargadora de ruedas)
• Idioma: Español

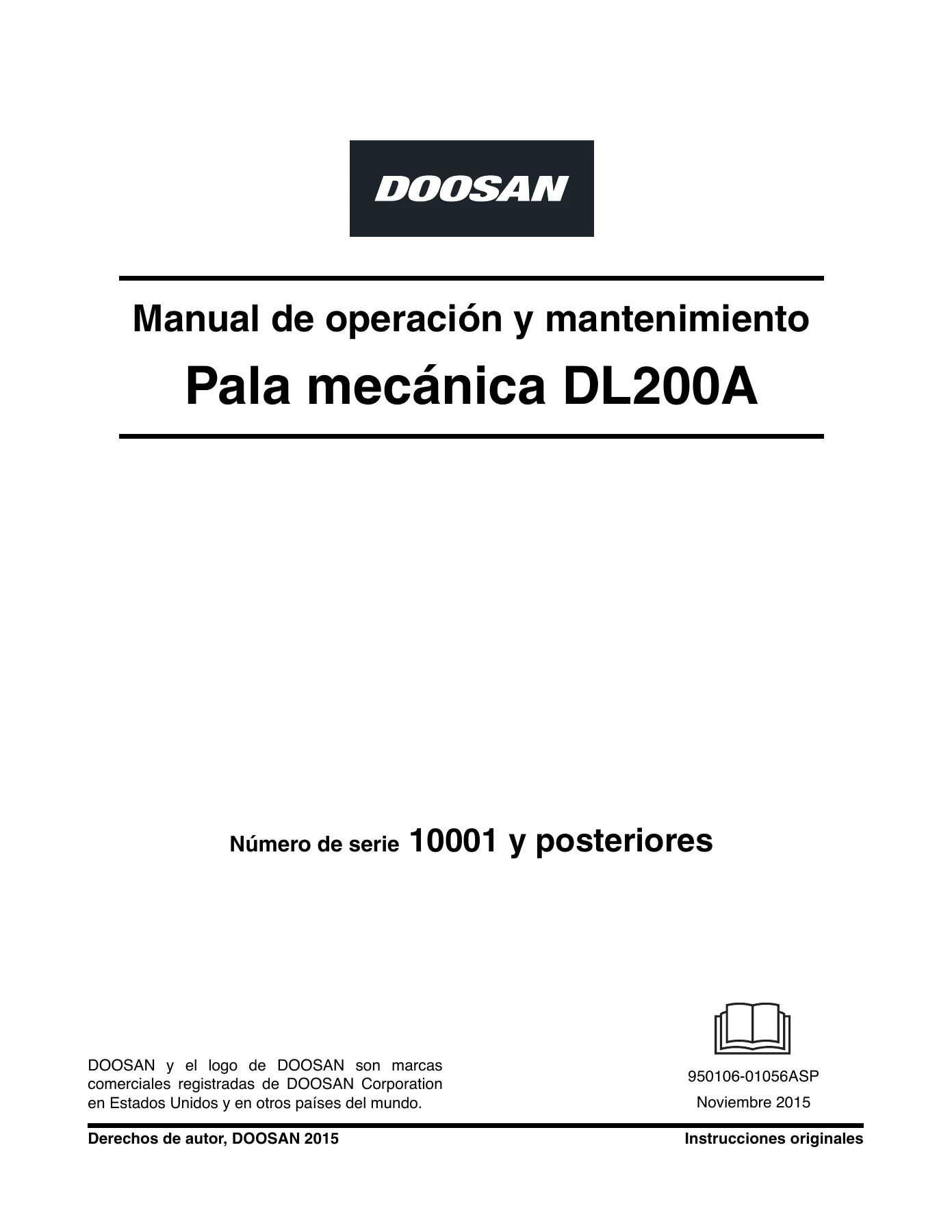

• Número de documento: 950106-01056ASP
• Fecha de edición: Noviembre 2015
• Formato: PDF
• Aplicable a unidades 10001 y posteriores

Contenido del manual

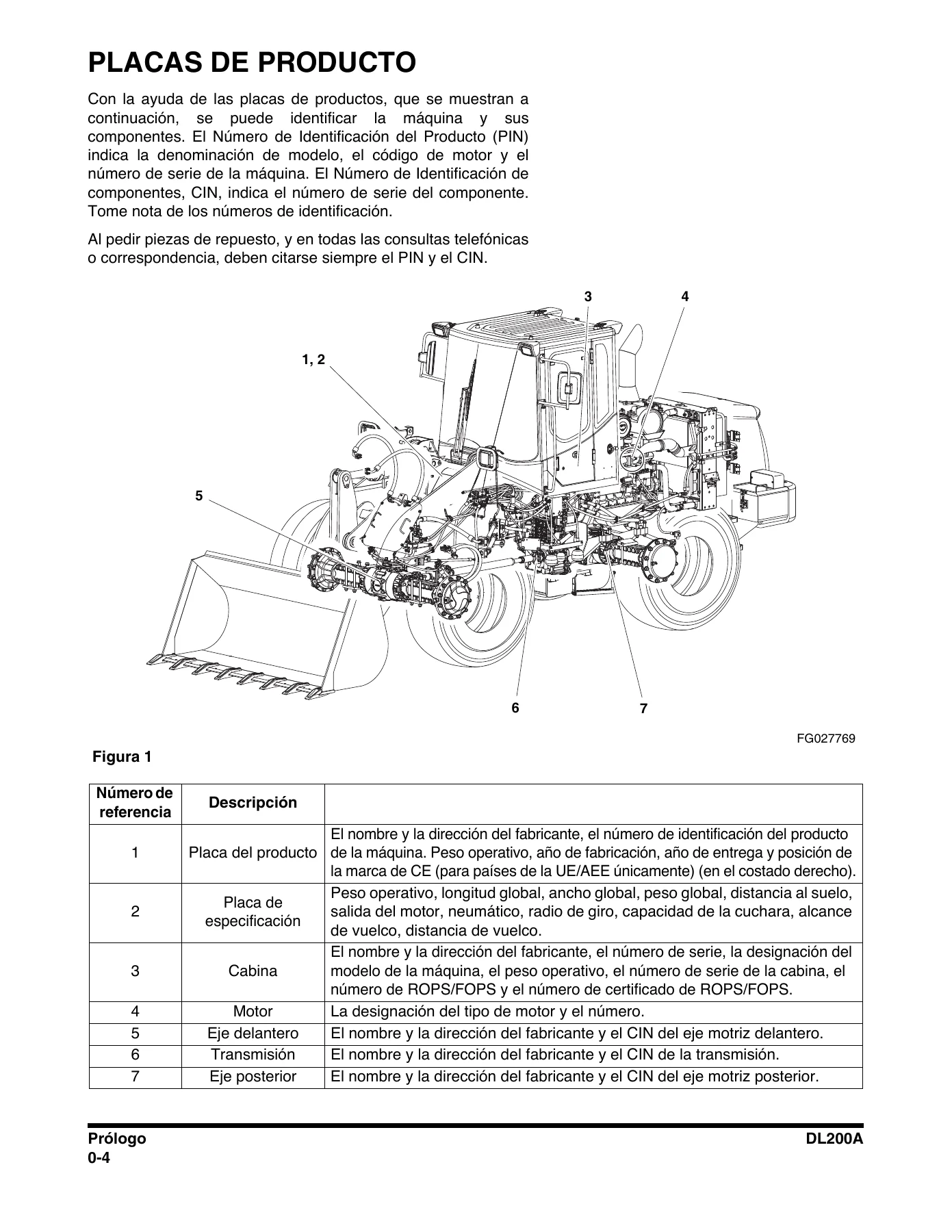

• Prólogo – uso previsto, instalación del equipo de comunicación, placas de producto y mensajes de seguridad
• Seguridad – etiquetas de seguridad con y sin texto, modificaciones no autorizadas, información general de riesgos, controles antes de encender el motor, operación de la máquina, mantenimiento, batería, remolque, envío y transporte
• Controles de operación – ubicación de los componentes, área del operador, consola de dirección y pedales, panel de instrumentos delantero, panel interruptor lateral derecho, varios lugares de la cabina, funcionamiento de la calefacción y el aire acondicionado, estéreo/reproductor de CD, ajuste de asiento, cinturón de seguridad, seguro lateral de la puerta, apoyabrazos y caja de fusibles/relé
• Operación – funciones de control del panel de instrumentos, procedimientos para comenzar a utilizar una máquina nueva, arranque y paro del motor, traslado, apagado, sistema de control de desplazamiento avance/reversa F/R opcional, frenado adicional, desconexión de la elevación y de la bajada de la pluma, indicador de ángulo de la cuchara, ajuste del interruptor de posición de la cuchara, máquina de remolque, paro del motor durante el traslado, profundidad admisible del agua y funcionamiento en condiciones anormales

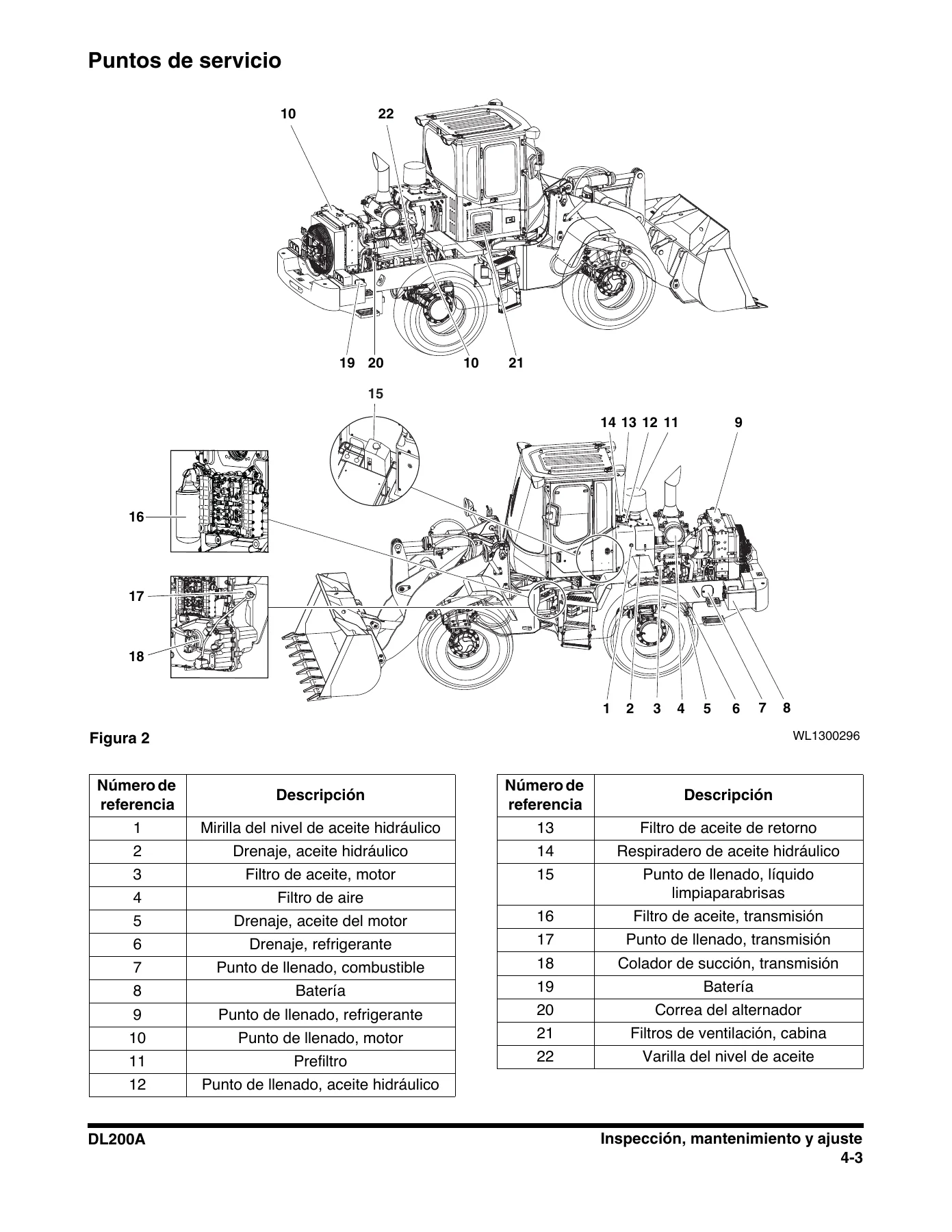

• Inspección, mantenimiento y ajuste – mantenimiento preventivo básico, seguridad durante la revisión, mantenimiento preventivo, tabla de lubricantes recomendados, capacidades de fluidos, tabla de lubricación y mantenimiento, intervalos por horas y por meses, sistema eléctrico, sistema refrigerante del motor, manejo del acumulador, revisiones de la presión hidráulica, almacenamiento a largo plazo, ajuste del freno de mano y neumáticos
• Transporte – transporte de la máquina y levantamiento de la máquina
• Solución de problemas – motor, sistema hidráulico, sistema de desplazamiento, dirección, frenado y sistema eléctrico
• Especificaciones generales – rango de trabajo y tamaños, capacidades de trabajo y peso aproximado de las cargas según el material
• Índice

En conjunto, el manual de la Doosan DL200A funciona como una guía de taller completa para una sola máquina, no como una recopilación genérica de varias cargadoras. Cada sección avanza desde lo que el operador necesita saber antes de subir a la cabina hasta el trabajo de mantenimiento programado que sostiene la máquina en operación: cómo se leen las etiquetas de seguridad y los símbolos de advertencia, cómo se interpretan las luces indicadoras y de advertencia del panel, cómo se ejecuta el arranque en clima frío, qué se engrasa y cada cuántas horas, qué presión corresponde a cada circuito hidráulico y cómo se localiza una falla antes de desarmar componentes.

Del panel de instrumentos al programa de mantenimiento

La sección de controles de operación describe cada interruptor, palanca, pedal, medidor e indicador que el operador encuentra en la cabina: interruptor de arranque con posición de precalentamiento, interruptor combinado con direccionales, limpiaparabrisas y luces, palanca de transmisión con bloqueo de punto muerto, interruptor de reducción, interruptor de corte de piloto, interruptor de freno de mano e interruptor de corte de transmisión. También se documentan los indicadores del panel delantero, desde el medidor de combustible y el velocímetro hasta las luces de advertencia de presión de aceite del motor, temperatura del refrigerante, obstrucción del filtro de aire y presión del líquido de frenos.

La parte de mantenimiento organiza el trabajo por intervalos reales de servicio: cada 10 horas, 50 horas, 100 horas, 250 horas, 500 horas, 1.000 horas, 1.500 horas, 2.000 horas, además del mantenimiento cada 6 años o 12.000 horas para el límite de vida útil de las mangueras. Entre los procedimientos detallados están el cambio de aceite de motor y filtro, el control del nivel de aceite de transmisión, el cambio de aceite y filtro de transmisión, el reemplazo del filtro hidráulico de flujo completo, la limpieza del filtro de aire externo e interno, el cambio del filtro de combustible, la limpieza del tanque y colador de combustible, la comprobación de la tensión de la correa del aire acondicionado y del alternador, la prueba de frenos de servicio y de mano, la prueba del acumulador de freno, la purga del sistema de frenos y el ajuste del freno de mano.

Datos técnicos y solución de problemas

La sección de especificaciones generales aporta los valores de referencia de la máquina: capacidad de la cuchara estándar, peso del vehículo, potencia bruta y neta del motor, par de torsión máximo, número de velocidades de avance y retroceso, velocidades de desplazamiento, ángulo de dirección, radio mínimo de giro, carga operativa nominal, fuerza máxima de separación, tiempos de elevación, vuelco y descenso del brazo y pendiente máxima admisible. Se complementa con las tablas de rango de trabajo y tamaños, capacidades de trabajo y pesos aproximados de las cargas según el material.

Para el diagnóstico, la sección de solución de problemas plantea los síntomas más comunes y sus causas probables, con la acción correctiva correspondiente: motor que no arranca, arrancador que no funciona, pérdida de potencia, sobrecalentamiento, activación de la luz de presión de aceite, fallas del sistema hidráulico, problemas de desplazamiento, dirección difícil, frenado reducido y fallas eléctricas de batería y alternador.

Qué permite hacer este manual

Con este Manual de Operación y Mantenimiento de la Doosan DL200A en mano, un operador o técnico puede ejecutar el mantenimiento programado sin depender de valores supuestos, localizar la causa de una falla antes de desmontar componentes y respetar las presiones, pares de torsión y capacidades de fluido que la máquina exige. Esa precisión importa: una presión de freno fuera de rango, un aceite incorrecto para la temperatura ambiente o un intervalo de lubricación omitido se convierten rápido en desgaste prematuro, reparaciones costosas o una condición de operación insegura.

El documento está pensado para estar disponible cuando se necesita, incluso dentro de la cabina. Se entrega como PDF de descarga inmediata después de la compra, sin envíos ni esperas: se puede abrir en cualquier computadora, tablet o teléfono, y las páginas de procedimientos y tablas se pueden imprimir para tenerlas junto a la máquina durante el trabajo.
