Manual de Mantenimiento Caterpillar 16CM32C – Serie M32

Si trabaja con motores industriales Caterpillar Motoren de la familia M32 y necesita un manual de mantenimiento Caterpillar 16CM32C fiable, este PDF en español es la referencia de taller que va directo al grano. Cubre desde el ajuste de válvulas y el montaje de culatas hasta la sustitución de cojinetes de biela, bombas de inyección, turbocompresores y el sistema de arranque por aire comprimido, con procedimientos organizados por tipo de motor y valores de apriete exactos para cada paso. Es el manual de taller Caterpillar 16CM32C que consulta un mecánico cuando necesita el dato correcto en el momento correcto.

Detalles del archivo

• Tipo de manual: Mantenimiento / Taller
• Marca: Caterpillar Motoren GmbH & Co. KG
• Modelo principal: 16CM32C (Serie M32)
• Idioma: Español
• Número de páginas: 584
• Formato: PDF

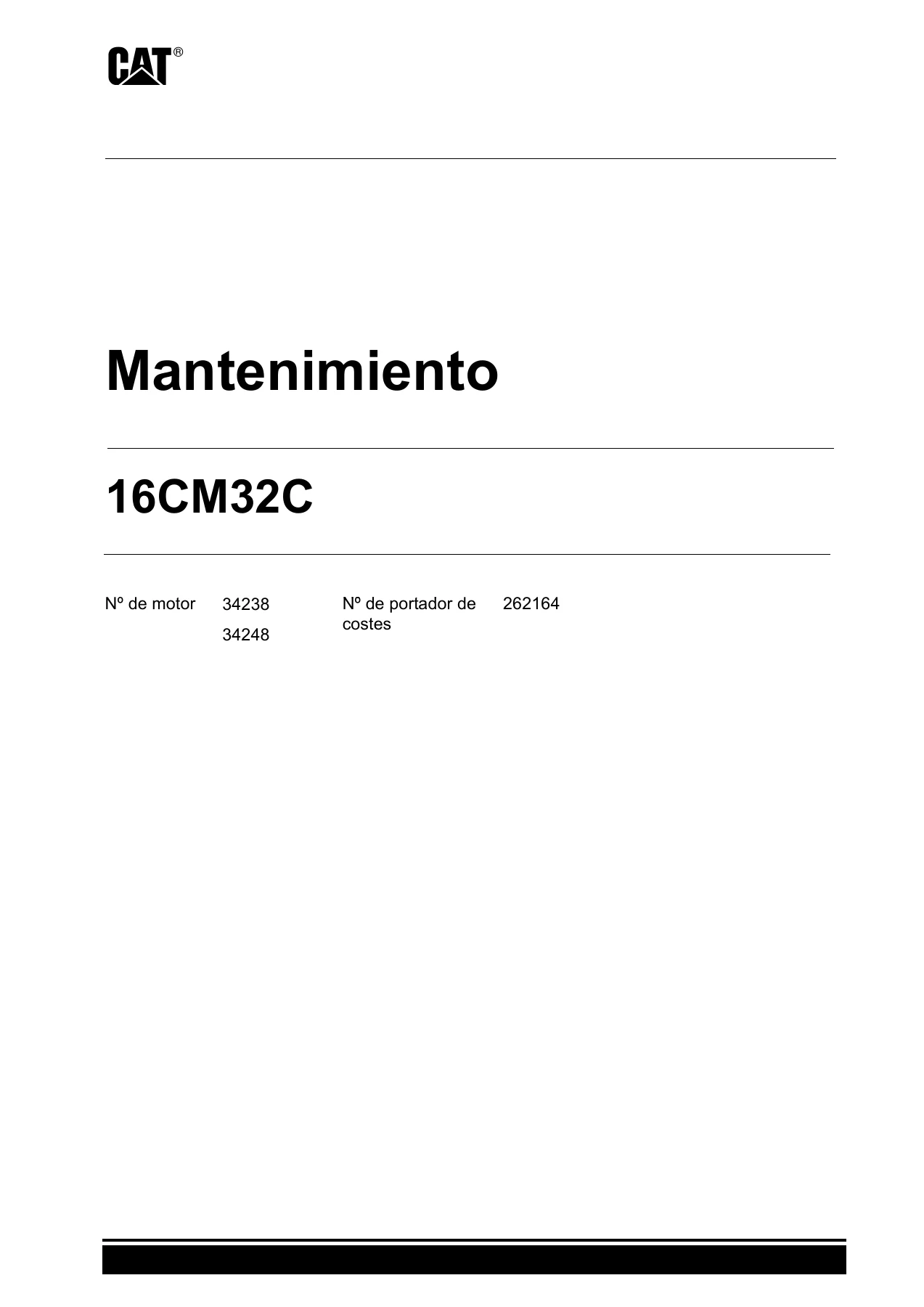

• Datos de portada: Nº de motor 34238, Nº de portador de 262164

Contenido general

• Motor, sistema de combustible (A5.05.07)
• Motor, sistema de aceite lubricante (A5.05.08)
• Motor, sistema de agua refrigerante (A5.05.09)
• Motor, sistema de arranque (A5.05.10)
• Motor, dispositivos de vigilancia (A5.05.11)
• Motor, grupos auxiliares (A5.05.12)
• Documentos de aplicación general (A5.05.13)

Culata, válvulas y tren de distribución

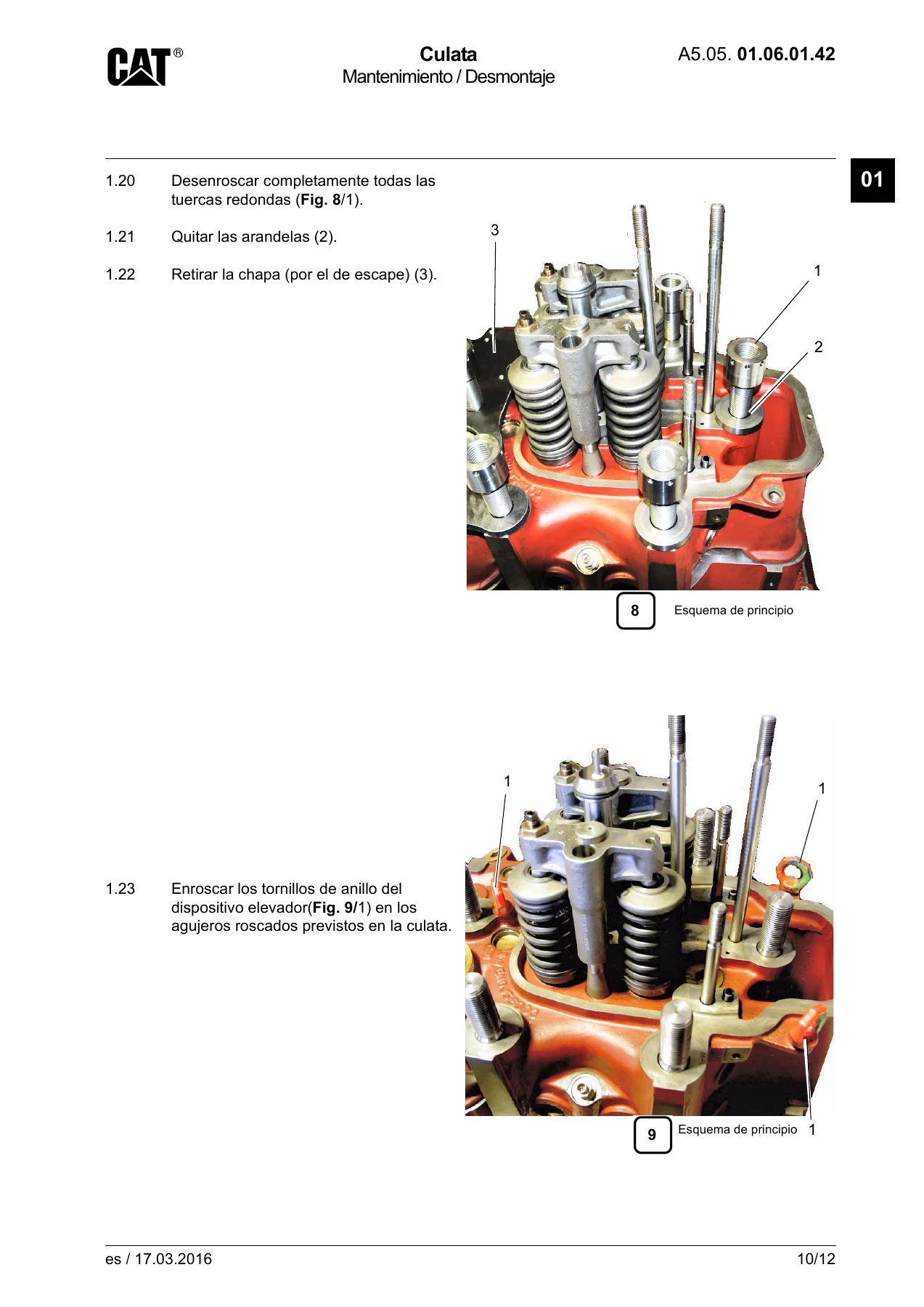

El manual entra en detalle en el desmontaje y montaje de culatas, incluyendo el dispositivo de alargamiento hidráulico para espárragos de caña reducida, el orden de apriete de las tuercas redondas y los valores de expansión para cada tipo de motor. Se cubren los procedimientos de ajuste del juego de puente de válvulas y del juego de válvula ‘S’ con las tablas de tolerancias específicas por modelo, el control y sustitución del rotador de válvula, la medición del juego de guía de válvula, el reemplazo de anillos rascadores de aceite, el desmontaje y montaje de husillos de válvula de admisión y escape, y la evaluación de superficies de obturación, incluidas las advertencias sobre superficies nitruradas que no deben esmerilarse. También incluye el control del crecimiento de altura de válvulas (‘valve projection’) con la ficha de medición y las tablas de límites por modelo.

Cigüeñal, cojinetes y bloque

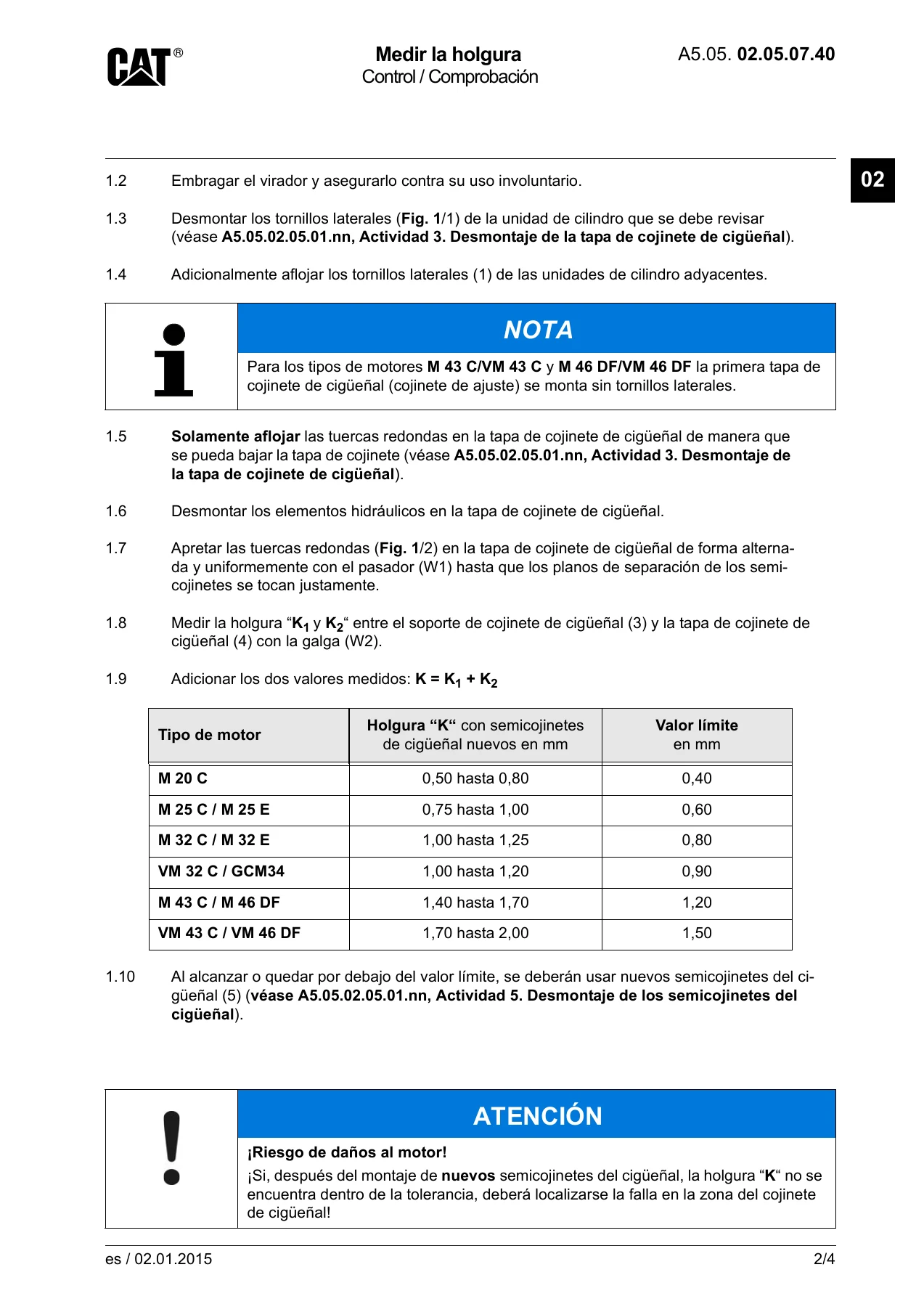

Aquí encontrará el control del cárter del cigüeñal y de la distribución del motor, la medición de flexiones entre los brazos del cigüeñal con flexímetro y valores admisibles por tipo, el desmontaje y montaje del cojinete de biela con dispositivos de montaje y apriete hidráulico, la medición de ovalidad del taladro de cabeza de biela y la evaluación de superficies para detectar fretting. El manual explica también el desmontaje y montaje de los semicojinetes del cigüeñal, los segmentos de arandela de tope, la comprobación del juego axial del cojinete de empuje y la medición de la holgura ‘K’ entre soporte y tapa de cojinete.

Pistón, camisa y cabeza del pistón

El desmontaje y montaje del pistón se documenta paso a paso con los dispositivos específicos para cada tipo de motor, incluidas las particularidades de las bielas de tipo marino y los pares de apriete hidráulico de los tornillos de dilatación. Se detallan el control de segmentos de pistón y ranuras con las tablas de alturas y holguras límite, la sustitución de la cabeza del pistón, el desmontaje y montaje del perno del pistón, la medición del juego del cojinete del bulón con las tablas ‘Juego 1, 2 y 3’, el control y medición de camisas con los criterios de evaluación de desgaste (cuña, bolsa, muesca, estrías, cañón), las tablas de límites de desgaste para cada modelo, y el desmontaje y montaje de camisas con el dispositivo correspondiente.

Sistema de combustible e inyección

Se cubre el desmontaje y montaje de la bomba de inyección con las precauciones sobre la tensión del resorte de presión, el control de componentes internos y el montaje con las marcas de alineación entre varilla de empuje, casquillo de regulación y émbolo. La válvula de inyección se trata en desmontaje, montaje, mantenimiento, ajuste de la presión de apertura y desensamblado con el soporte específico. También incluye el filtro doble de combustible con el procedimiento de limpieza de velas filtrantes, la bomba de alimentación de combustible y las tuberías distribuidora y colectora.

Sistemas de aceite y refrigeración

El sistema de aceite lubricante se documenta con el cambio de aceite, la comprobación de la válvula de seguridad de la bomba, el desmontaje y montaje de la bomba de aceite (incluyendo el zunchado de la rueda dentada con temperaturas y recorridos de deslizamiento), el filtro doble de aceite con limpieza de bujías filtrantes, el filtro de seguridad y la válvula limitadora de presión con su ajuste. En refrigeración se cubre la bomba centrífuga de agua refrigerante con la sustitución de casquillos, retén radial y sello mecánico, la caja distribuidora de agua refrigerante y los reguladores de temperatura.

Árbol de levas, distribución y regulación

El manual describe el desmontaje y montaje de segmentos del árbol de levas con las chapas de tope para evitar desplazamientos, las particularidades de la fila de cilindros B, los cojinetes del árbol de levas con sus juegos límite, el tren de válvulas inferior (incluida la variante FCT con la unidad de ajuste), el tren de engranajes con la medición del juego entre dientes, el accionamiento del regulador con la determinación del juego por el espesor de la junta, el amortiguador de vibraciones del árbol de levas, el sensor de revoluciones con el ajuste de distancia al dentado y el soporte del eje regulador.

Arranque, aire comprimido y vigilancia

Se cubre la válvula principal de arranque con su desmontaje, limpieza y montaje, el distribuidor de aire de arranque con el ajuste del disco de mando, el émbolo de parada con la comprobación de la función de parada de emergencia, la unidad de mantenimiento con la sustitución de elementos de obturación y el ajuste de la estación de reducción de presión, el purgador de condensado, los presostatos con el ajuste del punto de conmutación y los reguladores de temperatura.

Escape, sobrealimentación y auxiliares

El manual incluye el control, desmontaje, limpieza y montaje de la tubería de escape con las instrucciones para compensadores y pares de apriete, el refrigerador de aire de sobrealimentación con el procedimiento completo de desmontaje, limpieza y montaje con pares de apriete específicos, el turbocompresor con la limpieza del compresor y de la turbina, y el drenaje de las vías de aire de sobrealimentación.

Seguridad, herramientas y pares de apriete

El manual arranca con indicaciones de seguridad sobre símbolos de advertencia, trabajos en equipos eléctricos, dispositivos hidráulicos, nitrógeno líquido, productos de limpieza y la advertencia de la Proposición 65 de EE.UU. Se incluyen tablas de pares de apriete para roscas gruesas y finas según clase de resistencia y lubricante, y cada hoja de trabajo especifica las herramientas y medios auxiliares necesarios con su número de referencia.

Por qué este manual marca la diferencia en el taller

Los motores Caterpillar Motoren de la Serie M32 no perdonan el apriete a ojo ni las tolerancias inventadas. Este manual de mantenimiento del motor Caterpillar 16CM32C le da los valores reales: pares de apriete con y sin Molykote por clase de resistencia, juegos límite de servicio con la indicación de cuándo sustituir, temperaturas de zunchado, presiones de expansión hidráulica y criterios de evaluación de desgaste que le dicen si una pieza puede seguir en servicio o debe reemplazarse. Con él puede planificar intervenciones de mantenimiento programado, diagnosticar desgastes prematuros, ejecutar reparaciones mayores con el orden de montaje correcto y documentar mediciones para el seguimiento del motor. Es la diferencia entre una reparación que aguanta y una que vuelve al taller.

Entrega inmediata en PDF

El manual de taller Caterpillar 16CM32C se entrega como archivo PDF de descarga instantánea, sin envíos ni esperas. Puede consultarlo en cualquier dispositivo —ordenador de taller, tablet o móvil— e imprimir las hojas de trabajo que necesite para tenerlas a mano junto al motor. Un solo archivo para toda la Serie M32: M 20 C, M 25 C, M 25 E, M 32 C, VM 32 C, M 32 E, M 34 DF, GCM34, M 43 C, VM 43 C, M 46 DF y VM 46 DF.
