Manual de Taller Doosan Daewoo Solar 225LC-V – Guía Completa de Reparación y Servicio PDF (023-00058E)

Description

Manual de Taller Doosan Daewoo Solar 225LC-V – Documentación Técnica Completa

Este manual de taller para la excavadora Doosan Daewoo Solar 225LC-V es la referencia técnica que todo propietario, operador y mecánico de maquinaria pesada necesita para mantener, diagnosticar y reparar esta máquina con precisión. Con el número de documento 023-00058E y cubriendo desde el número de serie 1001 y siguientes, esta guía de reparación reúne en un solo archivo PDF todo el conocimiento técnico necesario para intervenir la Solar 225LC-V, desde los procedimientos más básicos de mantenimiento preventivo hasta las reparaciones hidráulicas y eléctricas más complejas.

Detalles del Archivo

• Tipo de manual: Manual de Taller (Shop Manual)
• Marca: Doosan / Daewoo
• Modelo: Solar 225LC-V
• Número de documento: 023-00058E
• Rango de número de serie: 1001 y siguientes
• Idioma: Español (con encabezados de sección en inglés)
• Número de páginas: 571
• Formato: PDF

Capítulos Cubiertos

• Seguridad
• Especificaciones
• Mantenimiento general
• Estructura superior
• Estructura inferior y chasis
• Motor y transmisión
• Hidráulica
• Sistema eléctrico
• Mecanismos accesorios

Seguridad

El manual comienza con una extensa sección de seguridad que establece los protocolos obligatorios para operar y mantener la Solar 225LC-V sin riesgos. Incluye la ubicación de etiquetas de seguridad, precauciones para operaciones de izado en modalidad de excavación, información general sobre riesgos, procedimientos antes de poner en marcha el motor, normas para el uso de la máquina, precauciones de mantenimiento, manipulación segura de la batería, remolque, envío, transporte e izado con eslinga. Cada advertencia está redactada para proteger tanto al operador como al equipo y a las personas del entorno de trabajo.

Especificaciones

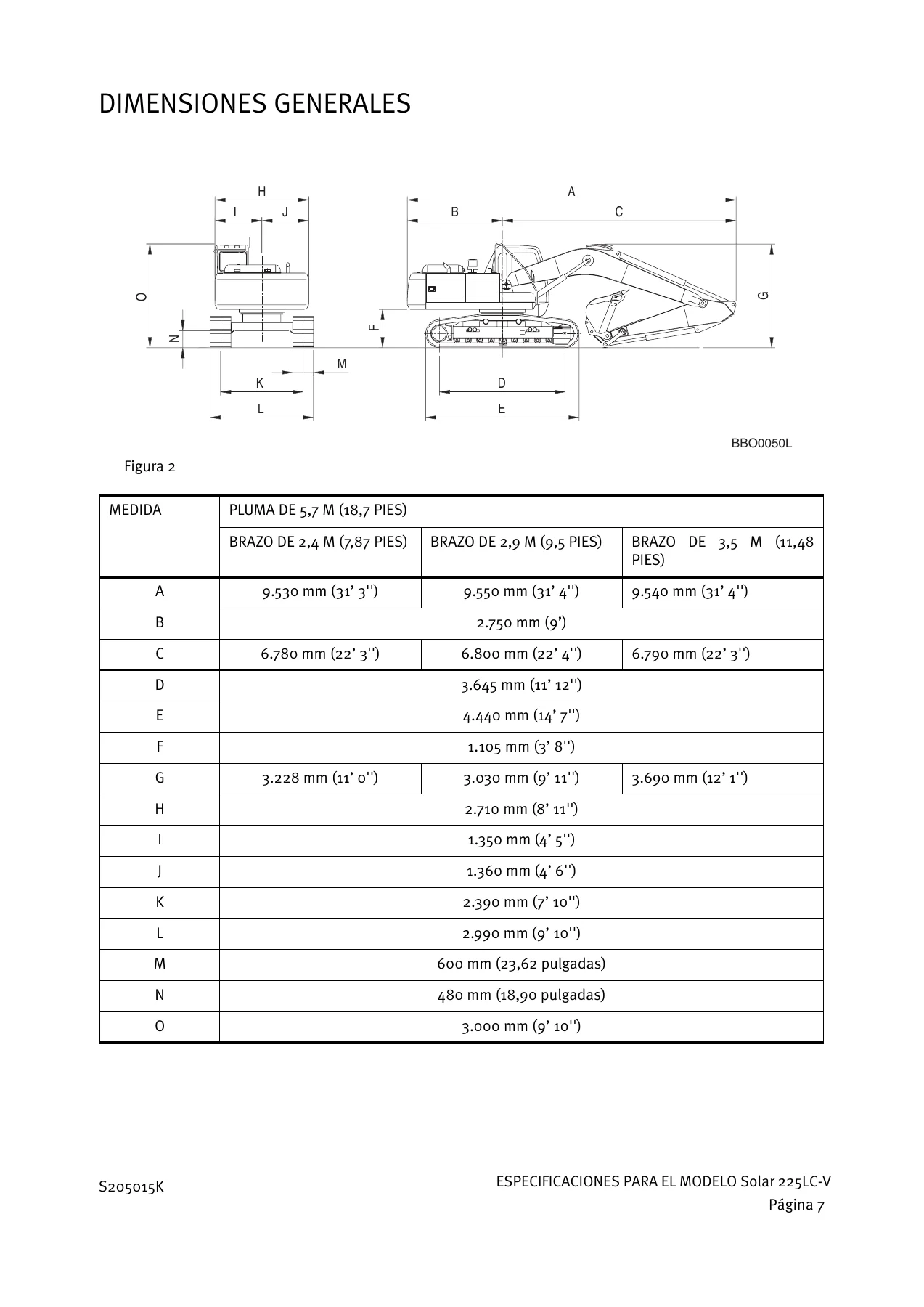

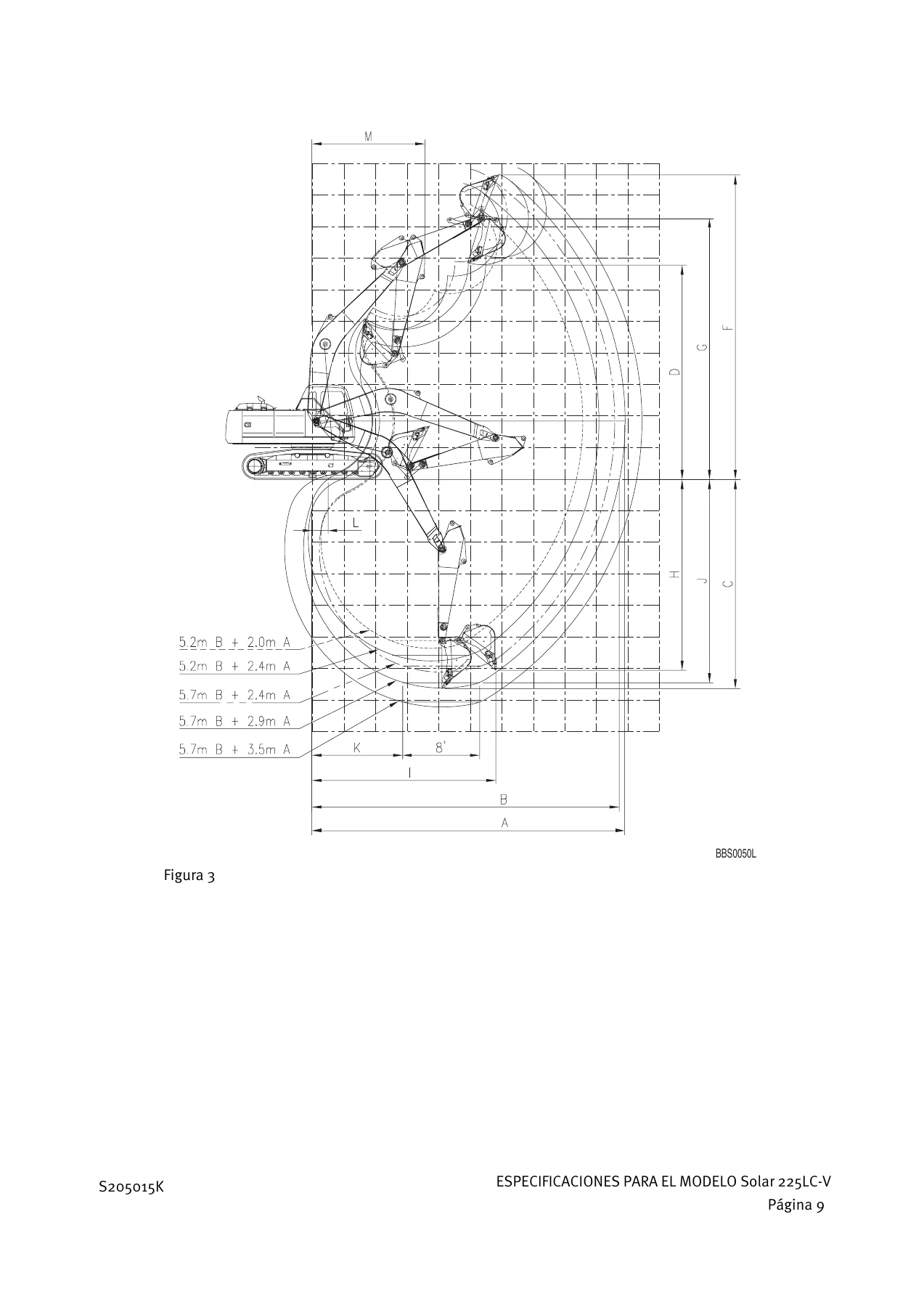

La sección de especificaciones para el modelo Solar 225LC-V proporciona dimensiones generales, rango de trabajo, especificaciones generales, curvas de rendimiento del motor según la norma DIN 6270, pesos aproximados de materiales de carga, pruebas de rendimiento y estándares de rendimiento de la excavadora. Incluye valores concretos como presión de relevo principal (330 kg/cm² en funcionamiento normal, 350 kg/cm² con “pressure up”), velocidades de funcionamiento de pluma, brazo, tacho, giro y desplazamiento, tanto en modalidad normal como en modalidad de potencia. También cubre las condiciones requeridas para los ensayos y los procedimientos de prueba de velocidad de desplazamiento, balance de motores de desplazamiento, velocidad de giro, fuerza de desaceleración, rendimiento de pistones y prueba de motor de desplazamiento con gato hidráulico.

Mantenimiento General

Este capítulo establece los procedimientos de mantenimiento general aplicables a la Solar 225LC-V, incluyendo precauciones y pautas para trabajos de soldadura, servicio de mantenimiento y procedimiento de reparación, precauciones generales, limpieza del sistema hidráulico y pérdidas de aceite, pautas generales de limpieza e inspección, e inspección de rulemanes. Se detallan los valores de apriete estándar para elementos de sujeción según el sistema métrico y el sistema estándar de EUA, tornillos y tuercas con revestimiento de fosfato tipo 8, valores de apriete para abrazaderas de manguera, bridas SAE con tornillos, herramientas de extensión para llaves de apriete, multiplicación de apriete y especificaciones de apriete del sistema métrico. Esta sección es fundamental para garantizar que cada intervención se realice con los pares de apriete correctos y los procedimientos de limpieza adecuados para evitar contaminación del sistema hidráulico.

Estructura Superior

La estructura superior de la Solar 225LC-V se desglosa en componentes clave: cabina (procedimientos de remoción e instalación), contrapeso (remoción e instalación con especificaciones de peso y apriete), tanque de combustible (capacidad de 350 litros, procedimientos de remoción e instalación, purgado del sistema), bomba de transferencia de combustible (descripción general, teoría de funcionamiento, solución de problemas, reemplazo de rotor, paleta, tapa trasera e inducido), soporte de giro (mantenimiento, medición del juego axial y lateral, operación básica, montaje y reconstrucción) y caja de cambios de reducción de velocidad de giro (teoría de funcionamiento, herramientas especiales, desmontaje, limpieza, inspección, montaje e instalación).

Estructura Inferior y Chasis

El capítulo de estructura inferior y chasis se centra en el conjunto de la oruga: tensión de la oruga (procedimiento de medición y ajuste según el tipo de terreno), limpieza e inspección con límites de desgaste y tolerancias, zapatas y eslabones de la oruga (lista de partes, remoción e instalación), rodillo loco delantero (desmontaje y montaje), rodillo inferior (remoción, desmontaje, montaje e instalación), rodillo superior (remoción, desmontaje y montaje) y resorte y pistón de ajuste de la oruga. Se incluyen tablas con dimensiones normales, límites recomendados de mantenimiento y límites de uso para cada componente, lo que permite evaluar con precisión el desgaste y decidir entre reparar o reemplazar.

Motor y Transmisión

Esta sección cubre dos áreas principales. El sistema de aire acondicionado, con descripción general, circulación del refrigerante, panel de control, especificaciones de control, control y visor de nivel de temperatura, descarga de aire según la dirección seleccionada, diagrama de circuito, solución de problemas, peso del gas R134a utilizado, reparaciones del sistema de refrigerante, procedimientos para la manipulación segura del refrigerante, recuperación, aplicación de vacío, control de pérdidas, carga del refrigerante e inspección para detectar pérdidas. Y el acoplamiento de la transmisión (bomba principal), que incluye herramientas especiales para bombas Tong Myung, Kawasaki y Uchida, instalación del acoplamiento de la transmisión, procedimiento de instalación y especificaciones de la “Medida H” y valores de apriete para diferentes modelos.

Hidráulica

El capítulo de hidráulica es uno de los más extensos y detallados del manual. Comienza con la solución de problemas, ensayos y ajuste del sistema hidráulico, cubriendo consideraciones generales, esquema hidráulico, funcionamiento de los componentes (circuitos de pluma, brazo, tacho, giro y desplazamiento), presión piloto, válvula de modalidad de potencia, ajuste de señal de corriente y presión hidráulica, válvula de prioridad de giro, válvula de aumento de presión (“pressure up”), control de potencia de entrada de las bombas, ajuste de regulación de bombas, instalación y prueba del medidor de flujo, guía de solución de problemas del sistema de giro, prueba y ajuste de la válvula de escape de giro, solución de problemas de la caja de cambio del motor de giro, guía de solución de problemas hidráulicos, guía de solución de problemas de la válvula de control y guía de solución de problemas de la válvula de control del joystick. Además, se detallan componentes específicos como el acumulador, el eje central (giratorio), los pistones, el motor de giro, el motor de desplazamiento (con caja de cambios), la bomba principal (con regulador), la válvula de control principal (Kayaba), la válvula de control de presión piloto (palanca de control / joystick) y la válvula de control de desplazamiento (con amortiguador), cada uno con su lista de partes, especificaciones, procedimientos de remoción, desmontaje, limpieza, inspección, montaje, instalación y puesta en marcha.

Sistema Eléctrico

El sistema eléctrico de la Solar 225LC-V se documenta a fondo: solución de problemas, generalidades, sistema de suministro eléctrico, circuito de arranque del motor (funcionamiento durante y después del proceso de arranque), sistema de precalentamiento del motor, sistema de apagado del motor, sistema de carga, sistema de control, panel de instrumentos, esquema del sistema de control, instrumentos, luces testigo e indicadoras, actividades iniciales, cambio de selección de modalidad, visor de información gráfica, menús principales, configuración de idioma, configuración de hora, información sobre filtro/aceite, menú especial, información sobre el estado de la máquina, información sobre fallas, información sobre el funcionamiento de la máquina, sistema electrónico de control hidráulico (e-EPOS), control de la modalidad de potencia, control de la modalidad de trabajo, sistema de control del motor, dispositivo de control del motor, dial de control del motor, control de desaceleración automática, sistema de protección contra el recalentamiento del motor, modo aumento de potencia, ajuste de los dispositivos de control del motor, función de autodiagnóstico, controlador del regulador del motor, sistema del limpiaparabrisas, sistema de iluminación y dispositivo de aviso de sobrecarga. Cada sección incluye diagramas de circuito, tablas de especificaciones, procedimientos de ajuste y guías de solución de problemas.

Mecanismos Accesorios

El capítulo de mecanismos accesorios cubre la pluma y el brazo, con especificaciones para pernos del mecanismo accesorio delantero, procedimientos de remoción e instalación del brazo y la pluma, y procedimientos de puesta en marcha. También incluye el tacho, con inspección y reemplazo de los dientes (Tipo 1 y Tipo 2), reemplazo de los aros de goma del tacho, procedimientos de colocación de suplementos, instalación del nuevo tacho, colocación de suplementos en el tacho instalado, y procedimientos de colocación, remoción y cambio de marcha del tacho.

¿Por Qué Este Manual es Esencial para su Solar 225LC-V?

Contar con el manual de taller original de la Doosan Daewoo Solar 225LC-V marca la diferencia entre una reparación improvisada y una intervención profesional. Este documento de 571 páginas proporciona los valores exactos de apriete, las tolerancias de desgaste, los procedimientos paso a paso y los diagramas hidráulicos y eléctricos que los técnicos necesitan para diagnosticar correctamente cualquier falla, ya sea en el sistema hidráulico, el motor, la transmisión, el sistema eléctrico o los componentes estructurales. Sin esta guía, el riesgo de dañar componentes costosos por procedimientos incorrectos o valores de ajuste equivocados aumenta considerablemente.

El manual cubre todos los sistemas principales de la Solar 225LC-V con un nivel de detalle que permite desde una simple verificación de niveles y mantenimiento preventivo hasta la reconstrucción completa de la caja de cambios de reducción de velocidad de giro, el motor de giro, el motor de desplazamiento o la válvula de control principal Kayaba. Las tablas de límites de desgaste y tolerancias, los diagramas de circuito y los procedimientos de solución de problemas convierten este PDF en una herramienta de diagnóstico indispensable para cualquier taller que trabaje con maquinaria pesada.

Entrega Instantánea y Acceso Inmediato

El manual de taller Doosan Daewoo Solar 225LC-V se entrega en formato PDF de descarga instantánea. No hay envíos físicos, no hay esperas, no hay costos de envío. Una vez completado el pago, recibirá de inmediato el archivo completo de 571 páginas, listo para abrir en cualquier dispositivo: computadora de taller, laptop, tablet o teléfono inteligente. Puede imprimir las secciones que necesite, ya sea un procedimiento completo, una tabla de valores de apriete o un diagrama hidráulico, y llevarlas directamente a la máquina. Tener el manual en formato digital le permite buscar rápidamente la información que necesita, sin tener que hojear cientos de páginas. Invierta en la documentación técnica correcta y asegure el funcionamiento eficiente y seguro de su excavadora Solar 225LC-V durante años.
