Manual de Taller Doosan DX225LCA Excavadora K1049156SP – PDF en Español

Description

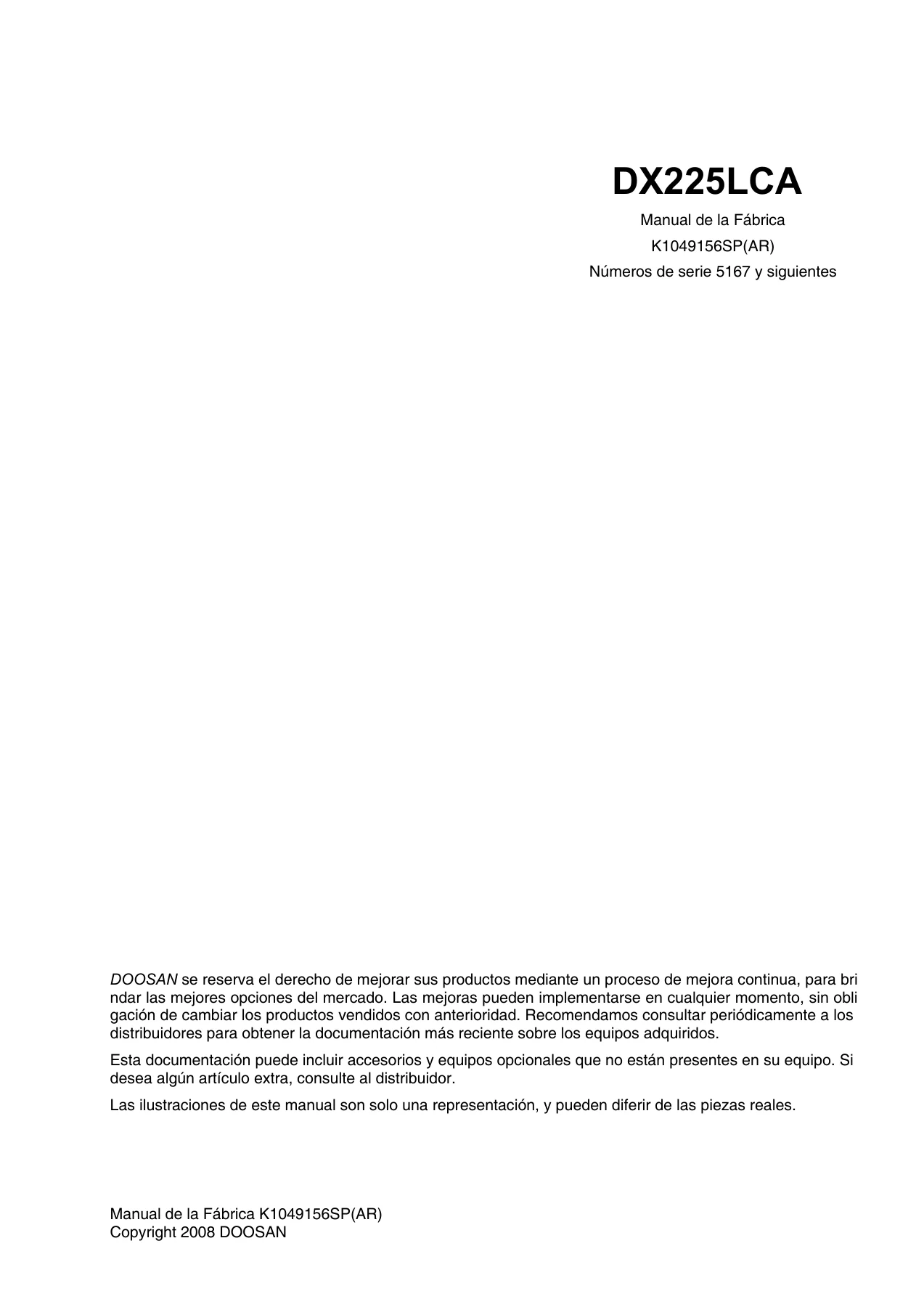

Manual de Taller Doosan DX225LCA – K1049156SP

Este Manual de Taller Doosan DX225LCA es la guía técnica completa para el mantenimiento, diagnóstico y reparación de la excavadora de orugas DX225LCA. Con el número de publicación K1049156SP(AR) y editado en español, cubre los modelos a partir del número de serie 5167 y siguientes. Es el documento de referencia que utilizan los técnicos para desarmar, inspeccionar, reparar y volver a armar los sistemas principales de la máquina con los procedimientos, valores y especificaciones de fábrica.

Detalles del Archivo

• Tipo: Manual de Taller (Shop Manual)
• Marca: DOOSAN
• Modelo: DX225LCA
• Número de publicación: K1049156SP(AR)
• Idioma: Español
• Páginas: 792
• Formato: PDF
• Edición: 1
• Números de serie: 5167 y siguientes

Contenido del Manual

El manual está organizado en secciones que cubren todos los sistemas de la excavadora DX225LCA:

• Seguridad – Precauciones generales, etiquetas de advertencia, indumentaria de protección, peligros de incendio, ventilación, acumulador, baterías, remolque, izaje con eslinga

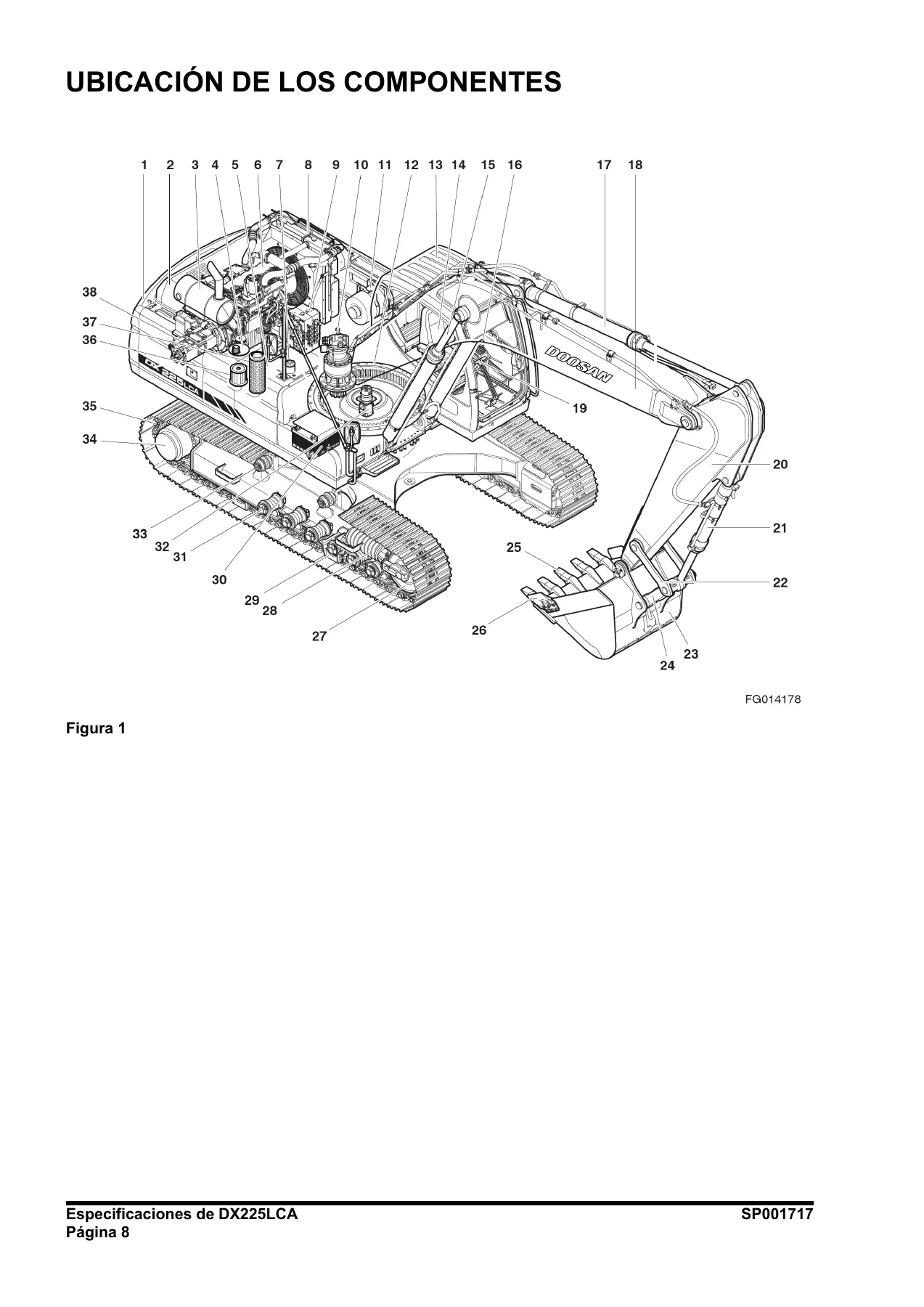

• Especificaciones – Especificaciones generales del DX225LCA, dimensiones, pesos, curvas de rendimiento del motor, presiones sobre el suelo, capacidad de la cuchara, tabla de pesos de materiales
• Mantenimiento General – Procedimientos generales, pautas para soldar, precauciones del sistema hidráulico, limpieza e inspección de rodamientos, valores estándar de par motor
• Estructura Superior – Cabina, contrapeso, tanque de combustible, bomba de transferencia de combustible, rodamiento de giro, engranaje reductor de giro
• Estructura Inferior y Chasis – Conjunto de orugas, tensión de oruga, zapatas y eslabones, rodillos inferior y superior, rodillo guía delantero, muelle y cilindro de ajuste
• Motor y Tren Motriz – Acople de transmisión (bomba principal)
• Hidráulica – Localización de fallas, acumulador, conexión central, cilindros, motor de giro, motor de desplazamiento, bomba de engranajes, válvula de control principal, bomba de pistón axial, servidor PTO, válvula de control remoto, válvula de control de desplazamiento, válvula de solenoide, válvula del martillo hidráulico EPPR, esquema hidráulico
• Sistema Eléctrico – Alimentación eléctrica, circuito de arranque, precalentamiento, parada del motor, carga, sistema de monitoreo, panel de instrumentos, e-EPOS, control de modo de potencia, control de modo de trabajo, control del motor, control de desplazamiento automático, aire acondicionado, sistema de iluminación, limpiaparabrisas, controlador de audio
• Diagramas Eléctricos – Esquemas completos del sistema eléctrico del DX225LCA
• Accesorios – Pluma y brazo, cuchara, especificaciones de pasadores, procedimientos de extracción e instalación

Más allá de la lista de capítulos, este manual de taller proporciona al técnico un flujo de trabajo completo: desde las mediciones y verificaciones iniciales hasta el desarmado, inspección, reparación y rearmado de cada componente. Incluye los valores de par de apriete, las tolerancias de desgaste, los límites de uso, las herramientas especiales requeridas y los procedimientos de puesta en marcha para cada sistema. Las secciones de localización de fallas guían el diagnóstico paso a paso, con tablas de síntomas, causas posibles y soluciones.

Sistemas y Procedimientos Cubiertos

El manual cubre la excavadora DX225LCA en profundidad. Entre los procedimientos más relevantes se incluyen:

• Extracción e instalación de la cabina, contrapeso, tanque de combustible
• Desarmado y rearmado del rodamiento de giro y engranaje reductor de giro
• Procedimientos completos de tensión, extracción e instalación de orugas
• Desarmado y rearmado de rodillos inferior, superior y guía delantero
• Mantenimiento y ajuste del muelle de oruga y cilindro de ajuste
• Diagnóstico, prueba y ajuste del sistema hidráulico completo
• Ajuste de presión piloto, válvula de modo de potencia, válvula de prioridad de giro, válvula de presión arriba
• Control de potencia de entrada a la bomba y ajuste del regulador
• Instalación y pruebas de caudalímetro
• Localización de fallas del sistema de giro, válvulas de control y desplazamiento
• Desarmado y rearmado de cilindros hidráulicos
• Mantenimiento del motor de giro y motor de desplazamiento
• Desarmado y rearmado de la bomba de engranajes y bomba de pistón axial
• Mantenimiento del servidor PTO
• Desarmado y rearmado de la válvula de control remoto (joystick) y válvula de pedal
• Mantenimiento de la válvula de solenoide
• Diagnóstico del sistema eléctrico, e-EPOS y autodiagnóstico
• Sistema de aire acondicionado y calefacción

Especificaciones Técnicas Destacadas

El manual incluye las especificaciones completas del motor DB58TIS, con una potencia de 150 ps a 1.900 rpm (148 hp a 1.900 rpm), un par motor máximo de 61,5 kg•m a 1.400 rpm, y un consumo de combustible de 163 g/ps•h. La capacidad del tanque de combustible es de 400 litros, la capacidad del sistema hidráulico es de 240 litros y la del depósito hidráulico es de 140 litros. El peso de envío es de 21,5 toneladas métricas.

Las presiones de alivio principal son de 330 kg/cm³ en operación normal y 350 kg/cm³ con “aumento de presión”. El manual incluye las curvas de rendimiento del motor, las velocidades de los accionadores, las pruebas de rendimiento de los cilindros, las pruebas de caída natural y las pruebas de velocidad de desplazamiento y giro.

Para Quién es Este Manual

Este Manual de Taller Doosan DX225LCA K1049156SP está dirigido a técnicos de servicio, mecánicos de equipos pesados, talleres de reparación y propietarios de excavadoras DX225LCA que necesitan realizar mantenimiento o reparaciones con las especificaciones correctas. También es una referencia valiosa para estudiantes de mecánica de maquinaria pesada que deseen comprender la arquitectura y los procedimientos de servicio de una excavadora hidráulica moderna.

Por Qué Este Manual es Importante

Realizar reparaciones sin las especificaciones correctas puede provocar daños costosos, fallas prematuras o situaciones peligrosas. Este manual proporciona los valores exactos de par de apriete, las tolerancias de desgaste, los límites de uso y los procedimientos paso a paso que permiten realizar el trabajo correctamente desde la primera vez. La sección de seguridad establece las precauciones críticas para evitar accidentes durante el mantenimiento.

Entrega

El manual se entrega en formato PDF, listo para descargar inmediatamente después de la compra. No requiere envío físico. Puede visualizarse en cualquier dispositivo —computadora, tablet o teléfono inteligente— y también puede imprimirse si se prefiere trabajar con una copia en papel en el taller.

IMAGES PREVIEW
