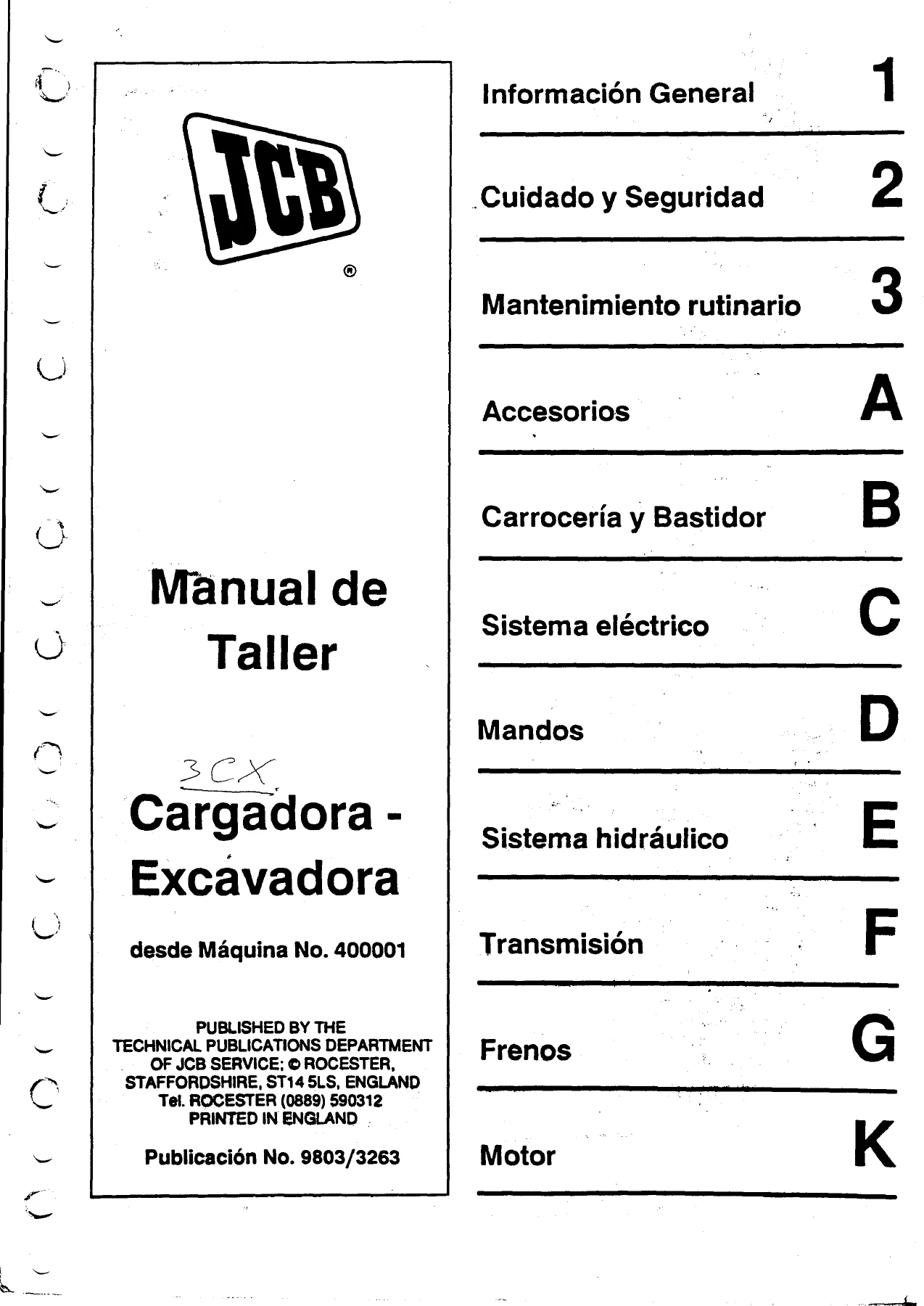

Manual de Taller JCB 3CX Cargadora-Excavadora 9803/3263

Este Manual de Taller JCB 3CX es la publicación técnica completa que JCB Service editó para la formación de ingenieros de servicio y personal de mantenimiento de sus distribuidores. Se trata de la obra de referencia para la reparación, el desmontaje, la revisión y el montaje de la cargadora-excavadora JCB 3CX y modelos asociados, aplicable desde la máquina Nº 400001 en adelante. La publicación Nº 9803/3263 recoge en español todos los procedimientos, valores de apriete, herramientas especiales y descripciones de funcionamiento que un técnico necesita para abordar con garantías cualquier intervención en esta máquina.

Detalles del Archivo

• Tipo de manual: Manual de Taller (Workshop Manual)
• Marca: JCB
• Modelo principal: 3CX
• Modelos cubiertos: 3CX, 4CX, 214, 214S, 215, 217, 3CXE (214E), 4CN, S/Master, H/Master, variantes AWS (dirección a las cuatro ruedas) y 2WS (dirección a dos ruedas), 2WD y 4WD
• Idioma: Español
• Formato: PDF
• Publicación Nº: 9803/3263
• Edición: 1ª edición (con revisiones posteriores reflejadas en el documento)
• Editor: Technical Publications Department of JCB Service, Rocester, Staffordshire, England
• Aplicable desde: Máquina Nº 400001

Contenido del Manual

El manual está organizado en secciones numeradas y codificadas alfabéticamente. Las tres primeras secciones contienen la información general, las normas de seguridad y los programas de mantenimiento rutinario. Las secciones restantes tratan del desmontaje, revisión y montaje de los componentes específicos de cada sistema de la máquina.

IMAGES PREVIEW

• Sección 1 – Información General: Placa de identificación de la máquina, número de serie del motor, identificación de la unidad, valores de apriete (pernos UNF, métricos y roscados), herramientas para el mantenimiento (lista numérica y accesorios), pastas obturadoras y para retención
• Sección 2 – Cuidado y Seguridad: Avisos de seguridad, seguridad general, seguridad en el trabajo, seguridad durante el mantenimiento, procedimientos de primeros auxilios, materiales fluoroelastoméricos

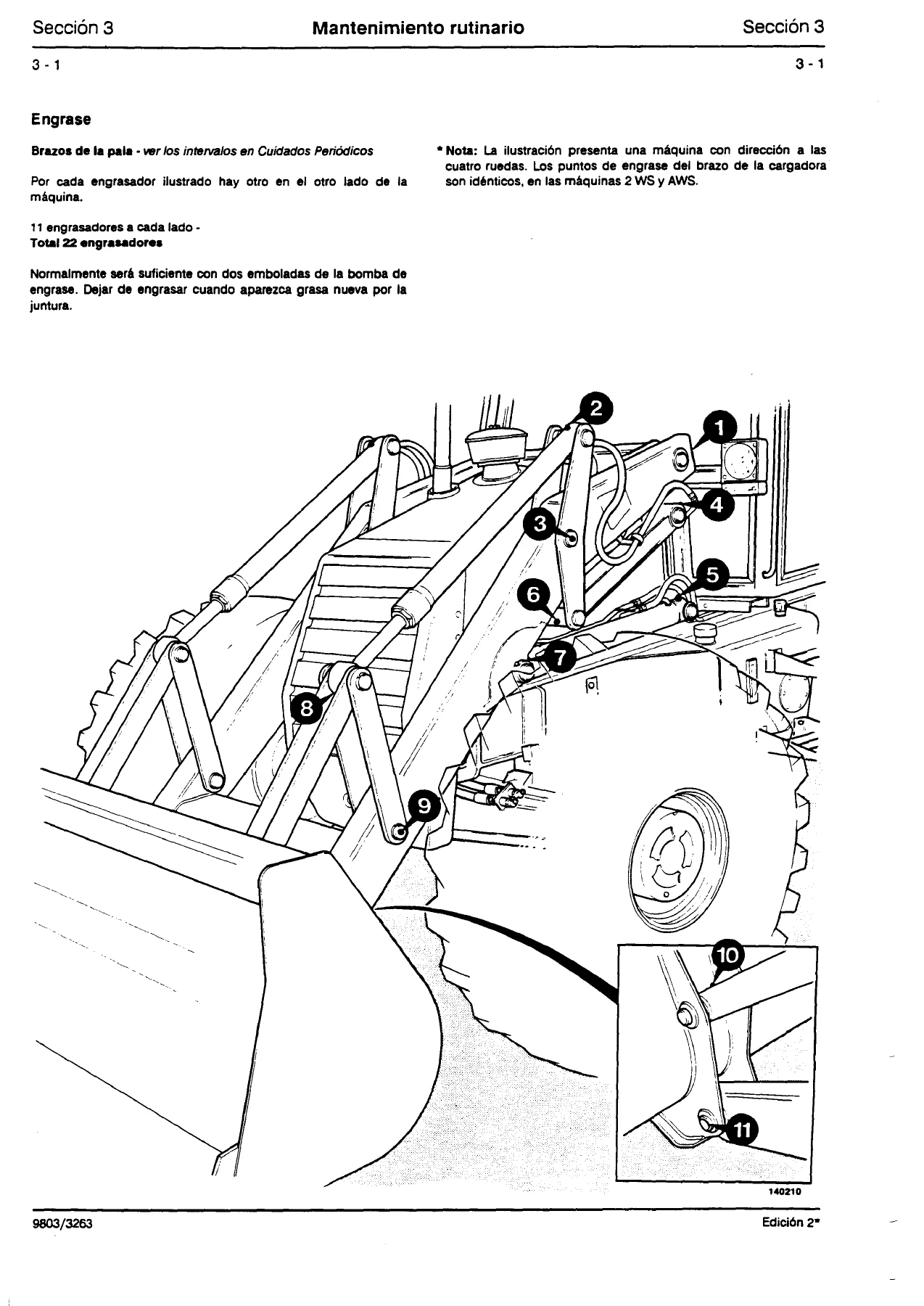

• Sección 3 – Mantenimiento rutinario: Programa de mantenimiento, equivalentes del calendario, comprobaciones en frío antes de arrancar, prueba de funcionamiento e inspección final, engrase (brazos de la pala, cucharón 6-en-1, enganche rápido, estabilizadores, excavadora, ejes delantero y trasero, brazo extensible, árboles de transmisión), lubricación con aceite, puntal de seguridad de los brazos de la pala, nivel del líquido hidráulico, filtro del líquido hidráulico, transmisión Syncro Shuttle, transmisión Powershift, nivel de aceite del puente delantero y trasero, aceite y filtro del motor, filtro de combustible, colector de sedimentos, sistema de refrigeración, correa del ventilador, filtro del calentador de cabina, prefiltro del filtro de aire, filtro de aire, freno de aparcamiento, frenos de servicio, batería, trabador de la pluma, refrigeración del fluido hidráulico, recambio de bombillas

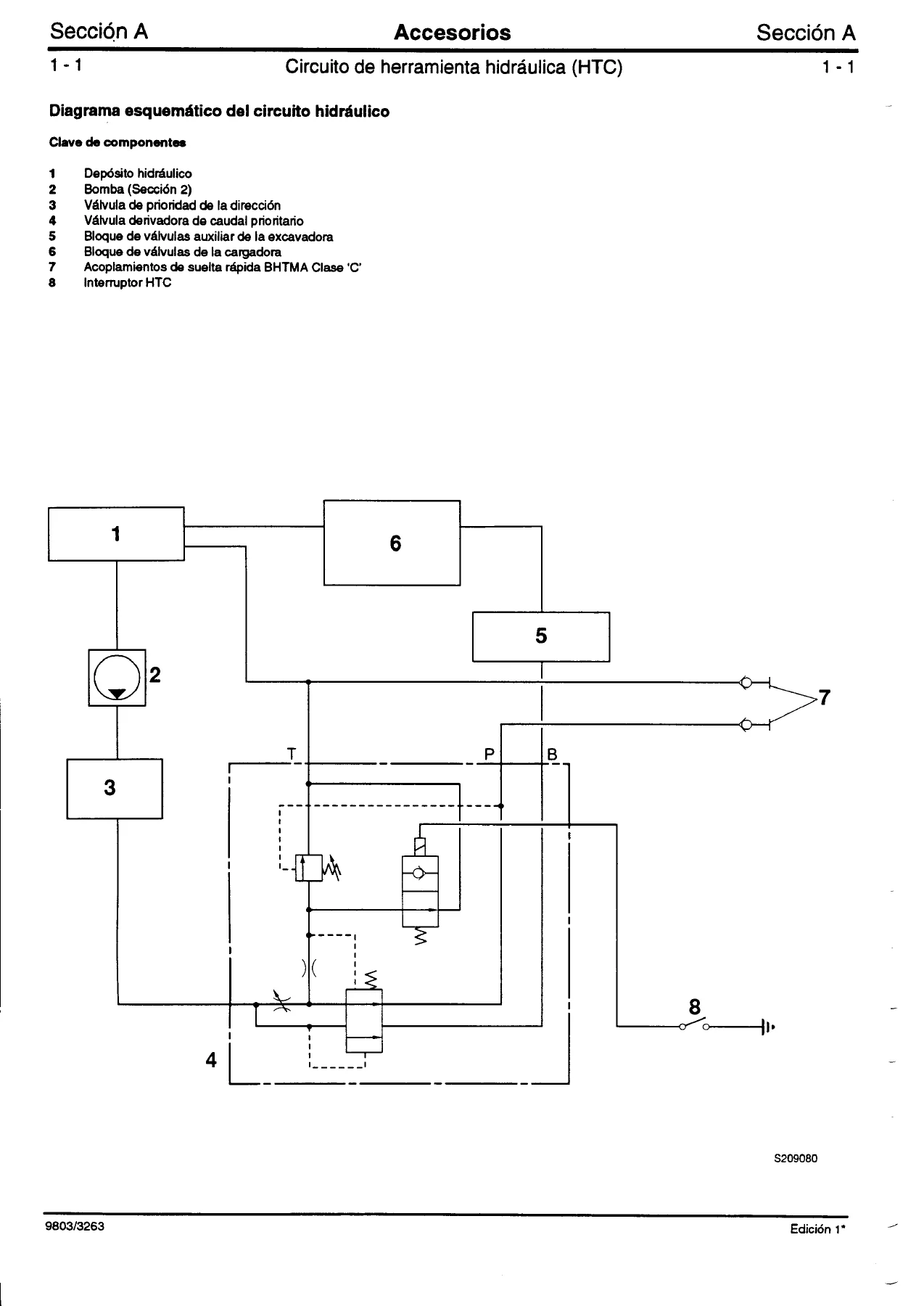

• Sección A – Accesorios: Circuito de herramienta hidráulica (HTC), diagrama esquemático, descripción del circuito, válvula derivadora de caudal, pruebas de caudal y presión, placas de desgaste del brazo Extradig, válvula auxiliar
• Sección B – Carrocería y Bastidor: Paneles laterales del motor, capó, tuercas de remache, kit de martillo corredizo, cabina, estructura ROPS/FOPS, aire acondicionado, vidrios (encristalado con cierre de caucho y encristalado directo), extremo delantero de la pala, brazos de la pala, retroexcavadora, cilindros de giro, fulcro y carro, pluma y brazo
• Sección C – Sistema Eléctrico: Datos técnicos, protección de circuitos, identificación de relés, métodos de prueba, interruptor del freno de mano, diagramas de circuito y listas de componentes, baterías, reparación del cableado, motor de arranque, alternador, ubicación de mazos de cableado, identificación de número de arnés e hilo, botón del control del cargador, columna de dirección, cilindro de mando del cerrojo de la pluma, microinterruptor del pedal de descarga
• Sección D – Mandos: Columna de dirección, columna de dirección fija, cilindro de mando del cerrojo de la pluma, cilindro secundario del cerrojo de la pluma, trabador de la pluma, microinterruptor del pedal de descarga
• Sección E – Sistema Hidráulico: Datos técnicos, esquemas, descripciones (circuito neutro, funcionamiento de la bomba, válvula de la cargadora, válvulas anti-retorno de retención de carga, válvula de alivio principal, válvula de la excavadora, válvulas de alivio auxiliares, operación en giro, anti-cavitación, mordazas Hydraclamp, cilindros y amortiguación, válvulas de protección contra reventones, válvula de retención de estabilizadores, filtro hidráulico, válvula de prioridad de dirección, unidad de dirección hidráulica, sistema de dirección, explicación de símbolos), martinetes (típico, dirección, procedimiento de montaje del prensaestopas), bombas (verificación de caudal, desmontaje y montaje, desarme y rearme tipos Hamworthy y Ultra), válvulas (cargadora Hamworthy y Husco, excavadora, Hydraclamp, pruebas de presión), investigación de averías
• Sección F – Transmisión: Datos técnicos (ejes delantero y trasero, neumáticos, transmisión Syncro Shuttle, transmisión Powershift, velocidades críticas, procedimiento para remolcar), descripciones (corte del eje delantero y trasero, transmisión Syncro Shuttle, cambio sincronizado, accionamiento de embrague, tracción 2/4 ruedas, transmisión Powershift, accionamiento hidráulico, caminos de transmisión, funcionamiento del embrague), investigación de averías, árboles de transmisión, eje delantero (desmontaje, montaje, ajuste del conmutador de proximidad, sustitución de juntas, cubo y eje, cabeza motriz, desarme y rearme), eje trasero (valores de apriete, desmontaje, montaje, frenos, cubo y árbol, cabeza motriz, diferencial de patinamiento limitado), transmisión Syncro Shuttle (desmontaje, caja de cambios, válvula de solenoide, unidad inversora, unidad hidráulica 2/4 ruedas, convertidor de par, pruebas de presión y caudal, PTFE), transmisión Powershift (desmontaje, caja de cambios, embrague de entrada e inversor, árbol secundario, árbol intermediario, unidad de tracción sencilla/doble, convertidor, identificación de solenoides, comprobaciones)
• Sección G – Frenos: Sistema de frenos, freno de estacionamiento, frenos de servicio, servo, purga del sistema
• Sección K – Motor: Aceite y filtro del motor, filtro de combustible, colector de sedimentos, sistema de refrigeración, correa del ventilador, filtro del calentador, filtro de aire, y referencia al Manual de Taller Perkins Nº 9806/0100 para detalles adicionales del motor

¿Para quién es este manual?

Este manual de taller JCB 3CX está dirigido a ingenieros de servicio, técnicos de mantenimiento y propietarios de maquinaria que necesiten realizar reparaciones, revisiones o diagnósticos en la cargadora-excavadora JCB 3CX y modelos afines. La obra presupone un conocimiento correcto de las buenas prácticas de taller, los procedimientos de seguridad y las técnicas generales asociadas al mantenimiento y reparación de maquinaria hidráulica de movimiento de tierras. Los procedimientos de desmontaje y montaje, los valores de apriete y las descripciones de funcionamiento de los circuitos hidráulicos y eléctricos están redactados con el detalle propio de una publicación técnica de formación de distribuidores.

Valores de apriete y especificaciones

El manual incluye tablas completas de valores de apriete para pernos UNF Clase ‘S’, pernos métricos Clase 8.8 y pernos roscados para tuercas/tornillos. Los valores indicados son para roscas secas, con una tolerancia del tres por ciento, y deben reducirse en un tercio para roscas lubricadas. También se especifican las capacidades de lubricantes y líquidos, los intervalos de mantenimiento (10, 50, 100, 500, 1000 y 2000 horas), las presiones de trabajo de las válvulas de seguridad y las herramientas especiales necesarias para cada operación.

Herramientas y utilidades

Se incluye una lista numérica completa de herramientas para el mantenimiento, con referencias JCB, que abarca desde adaptadores y tapones de cierre hasta extractores, prensas de cojinetes, mandriles, calibradores, manómetros, caudalímetros y equipos de prueba de presión. También se detallan las herramientas específicas para la transmisión, el motor, el sistema hidráulico y la dirección, así como las pastas obturadoras y para retención recomendadas (JCB Multi-Gasket, JCB High Strength Gasketing, JCB High Strength Retainer, JCB Lock and Seal, Loctite 577, Loctite 262, Loctite 932, Loctite Activator N, etc.).

Contenido técnico destacado

• Diagramas de circuito hidráulico y eléctrico completos, con código de colores estandarizado para presiones y caudales
• Descripciones detalladas del funcionamiento de la transmisión Syncro Shuttle y Powershift, incluyendo caminos de transmisión y accionamiento hidráulico
• Procedimientos de desarme y rearme de la bomba hidráulica (tipos Hamworthy y Ultra), la válvula de la cargadora (Hamworthy y Husco), la válvula de la excavadora y las unidades de dirección hidráulica
• Instrucciones para el ajuste de la profundidad del piñón, el ajuste de la corona y piñón, y el reglaje de la precarga de los rodamientos
• Procedimientos de encristalado directo y con cierre de caucho, incluyendo el uso de adhesivos de poliuretano y herramientas especiales
• Información sobre la estructura ROPS/FOPS, el aire acondicionado y los sistemas de seguridad
• Guía de investigación de averías para la transmisión Syncro Shuttle, la transmisión Powershift y el embrague de tracción sencilla/doble

Compatibilidad y aplicabilidad

Este manual es aplicable a las máquinas desde el número de serie 400001 en adelante. A lo largo del texto se indican variantes y números de serie específicos para ciertos procedimientos, como los cambios introducidos a partir del Nº 409434, 409435, 430000, 430001, 431230, 433724, 402173, 402174, 415012, entre otros. Esto permite al técnico identificar con precisión qué procedimiento corresponde a la máquina concreta sobre la que está trabajando.

Lo que este manual le permite hacer

Con este Manual de Taller JCB 3CX en PDF, usted dispone de la información técnica necesaria para llevar a cabo el mantenimiento completo, la reparación y el diagnóstico de la cargadora-excavadora JCB 3CX. Podrá realizar desde las operaciones rutinarias de engrase y comprobación de niveles hasta el desarme y rearme completo de la transmisión, el sistema hidráulico, el motor y los sistemas eléctricos. Los valores de apriete, las presiones de trabajo y las tolerancias indicadas le permitirán ajustar cada componente según las especificaciones del fabricante, evitando daños por montaje incorrecto y garantizando la seguridad de la máquina.

La disponibilidad de diagramas hidráulicos y eléctricos, junto con las descripciones de funcionamiento de los circuitos, le facilitará la localización de averías y la comprensión de cómo interactúan los distintos sistemas de la máquina. Los procedimientos de seguridad y los avisos incluidos en cada sección ayudan a prevenir accidentes durante las intervenciones, algo especialmente importante en una máquina de movimiento de tierras.

La entrega es instantánea: una vez confirmado el pago, recibirá el archivo PDF listo para descargar y consultar en cualquier dispositivo. Podrá imprimirlo si prefiere trabajar con una copia en papel en el taller, o consultarlo desde un portátil o tableta junto a la máquina. No hay envío físico, no hay esperas, y el archivo queda a su disposición para consultarlo tantas veces como necesite durante la vida útil de la máquina.
