Manual del Operario Takeuchi TB250-2 Excavadora Mini en Español – PDF

Description

Manual del Operario Takeuchi TB250-2 Excavadora Mini en Español – PDF

El Manual del Operario Takeuchi TB250-2 Excavadora Mini en Español – PDF reúne las instrucciones de seguridad, manejo, inspección y mantenimiento de la Takeuchi TB250-2 para máquinas con nº de serie 125100005~. El contenido está orientado al uso cotidiano de la excavadora, desde las comprobaciones antes del arranque y el manejo de los mandos hasta el mantenimiento periódico, la búsqueda de averías y la consulta de especificaciones. También distingue configuraciones de toldo y cabina y señala de forma expresa las funciones que dependen de equipos opcionales.

Detalles del archivo

• Tipo de manual: Manual del operario
• Marca y modelo: Takeuchi TB250-2
• Aplicación por número de serie: 125100005~
• Idioma: Español
• Número de páginas: 379
• Formato: PDF
• Nº de muestra: AK8S001

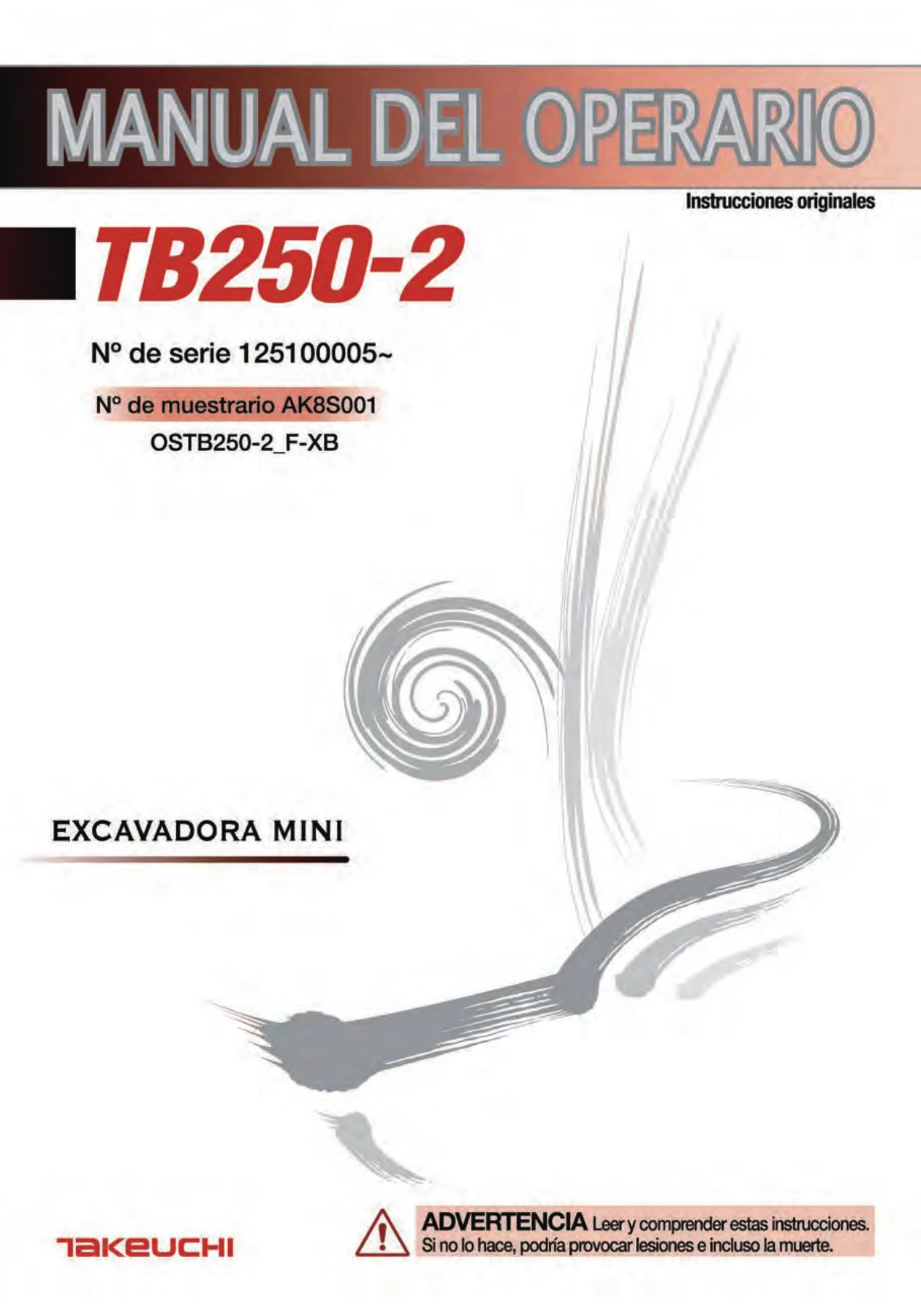

• Código mostrado en portada: OSTB250-2_F-XB

Alcance del manual TB250-2

La documentación identifica la TB250-2 como excavadora mini y describe como operaciones designadas la excavación, excavación de zanjas, excavación de zanjas lateralmente, nivelación y carga. Para una máquina nueva también explica el período de rodaje de las primeras 100 horas, incluyendo el calentamiento del motor y del aceite hidráulico y las precauciones de carga y maniobra durante ese período.

El manual no se limita a explicar los movimientos básicos. Dedica una parte extensa a la configuración del puesto del operador, los indicadores y las funciones del grupo de instrumentos, los interruptores, las palancas y los pedales. Se cubren tanto la pantalla de información múltiple como el grupo de instrumentos, incluidos avisos, medidores, menús, códigos de error, ajustes de los circuitos auxiliares y funciones relacionadas con el DPF. Las referencias a aire acondicionado, hidráulicos auxiliares, aviso de sobrecarga, acumulador, bomba de suministro de combustible y otros equipos se presentan cuando corresponden a máquinas equipadas con esas opciones.

Capítulos cubiertos

• Introducción y descripción de la máquina: prefacio, almacenamiento del manual, números de serie, orientación de la máquina, operaciones designadas y período de rodaje.
• Seguridad: precauciones generales, preparación del área de trabajo, arranque, operación, parada, transporte, mantenimiento y rótulos de seguridad.
• Controles: nombres de componentes para toldo y cabina, cubiertas, cabina, asiento y cinturón, pantalla de información múltiple, grupo de instrumentos, interruptores, palancas y pedales.
• Accesorios y sistemas auxiliares: calefacción, acondicionador de aire, radio, tomas de alimentación, espejos, líneas hidráulicas auxiliares, acumulador, dispositivo de seguridad de la carga, bomba de suministro de combustible y parada automática del motor.
• Operación: inspección antes de trabajar, arranque y parada del motor, calentamiento, patrones de palanca, desplazamiento, operación del equipo de trabajo, procedimientos de trabajo, pendientes, fango, estacionamiento, clima frío, orugas de goma y combustible diésel.
• Transporte: carga y descarga, maniobra de izado y aseguramiento de la máquina para transporte.
• Mantenimiento: datos de servicio, combustibles y lubricantes, consumibles, herramientas, pares de apriete, piezas críticas para la seguridad, inspecciones y tareas por intervalos de horas.
• Búsqueda de averías: sobrecalentamiento, batería agotada, fusibles, purga del sistema de combustible, lámparas de aviso, códigos de error del vehículo y del motor, remolque y diagnóstico del control de gases de escape.
• Especificaciones: especificaciones básicas, dimensiones de la máquina, rangos de operación y capacidades de izado.
• Opciones: combinación de accesorios, cambio de patrón de palanca, rompedor hidráulico, alarma de desplazamiento, masas de equipos opcionales, aceite biodegradable, opciones de cabina, pala orientable, sistema de seguridad Takeuchi, luces LED y Takeuchi Fleet Management.

En conjunto, estos capítulos ofrecen una referencia amplia para preparar la máquina, entender sus controles, trabajar con ella dentro de los procedimientos descritos y seguir las comprobaciones y servicios periódicos que aparecen en el programa de mantenimiento. El Manual del Operario Takeuchi TB250-2 también ayuda a relacionar una advertencia del panel o un comportamiento anormal con las secciones de diagnóstico y con los códigos de error incluidos en el propio documento.

IMAGES PREVIEW

Controles, hidráulicos auxiliares y trabajo con la máquina

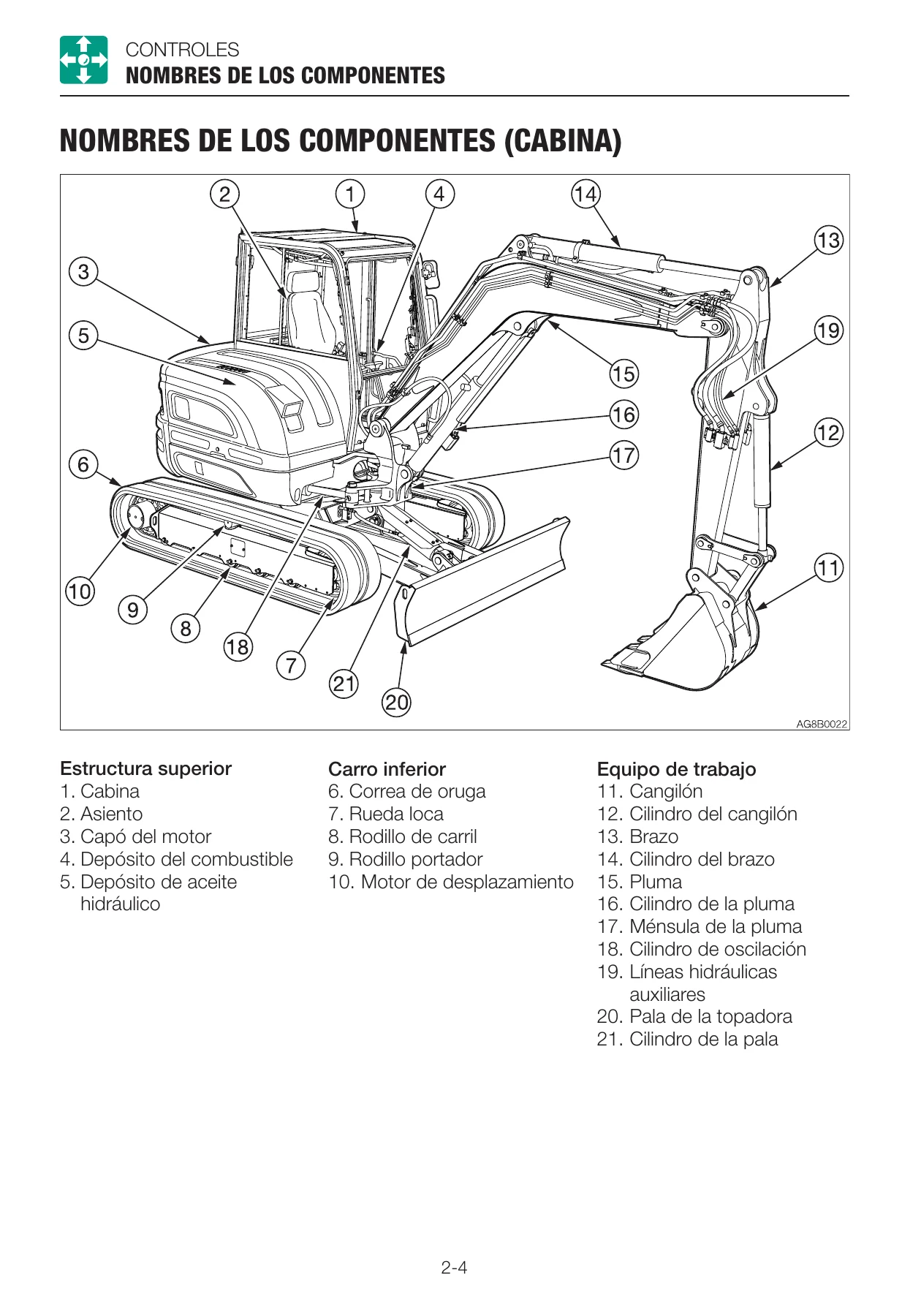

Las secciones de controles identifican la estructura superior, el carro inferior y el equipo de trabajo, con diagramas para las variantes de toldo y cabina. Se explican la pluma, el brazo, el cangilón, la pala de la topadora, los motores de desplazamiento y los cilindros principales, además de la ubicación y función de los mandos del puesto del operador. El manual detalla el funcionamiento de la palanca de cierre de seguridad, las palancas de operación, los pedales de desplazamiento y el pedal de oscilación de la pluma.

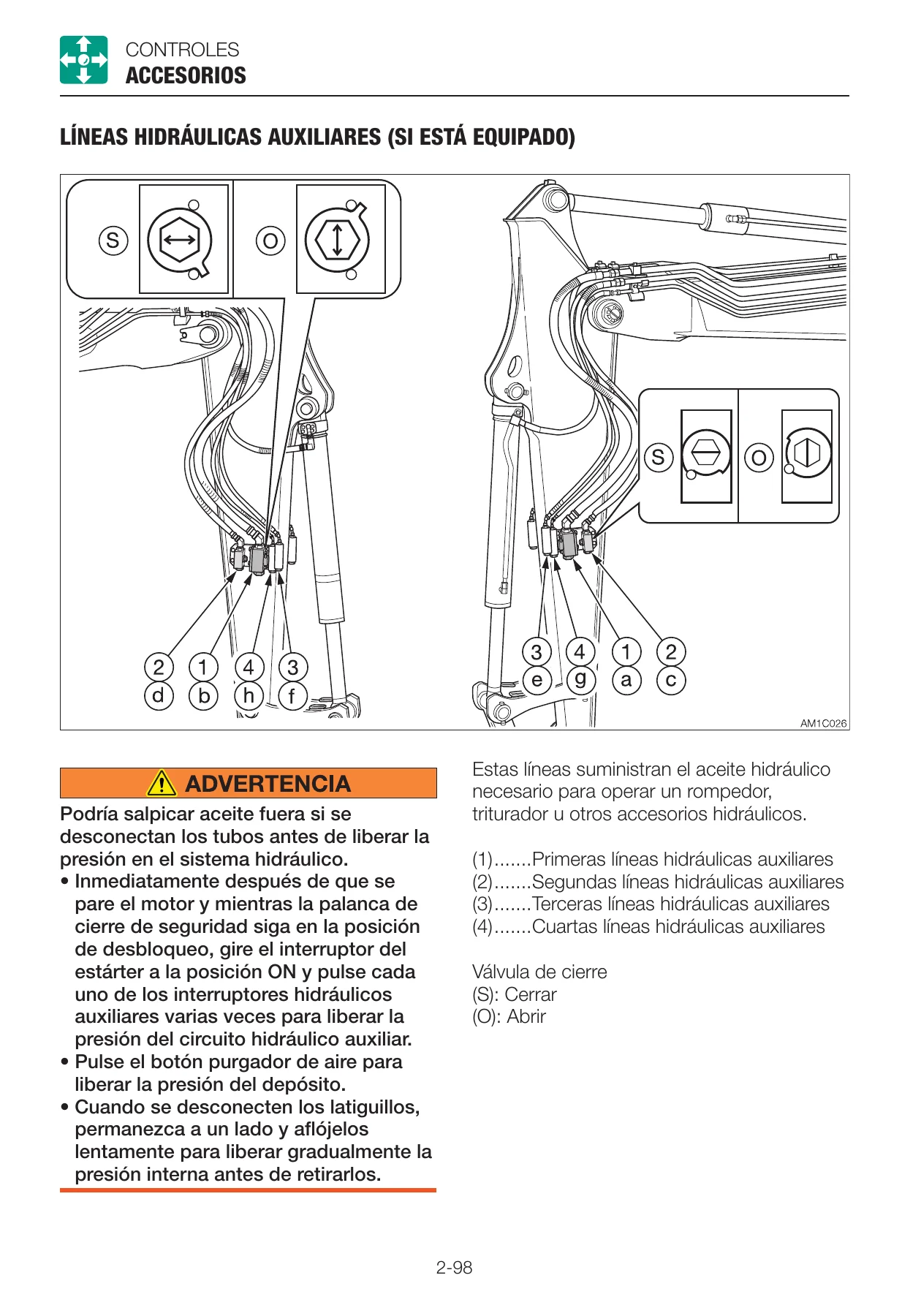

La parte dedicada a las líneas hidráulicas auxiliares aborda la conexión y desconexión de accesorios, la liberación de presión residual y el uso de circuitos auxiliares. Para el primer auxiliar se muestran ajustes de caudal estándar y alto; también aparecen los circuitos segundo, tercero y cuarto cuando están equipados. El documento explica el uso de accesorios como el rompedor hidráulico y los procedimientos relacionados con el cambio rápido de cangilón cuando el tercer auxiliar está instalado.

En operación se describen el arranque, el calentamiento del motor y del aceite hidráulico, los movimientos de desplazamiento y giro y el trabajo con pluma, brazo, cangilón y pala. El manual incluye precauciones concretas para pendientes, terreno irregular, nieve, hielo, trabajos cerca de zanjas o tendidos eléctricos, así como procedimientos para estacionar y asegurar la excavadora. También trata el uso de orugas de goma, las condiciones de clima frío y las indicaciones de combustible diésel.

Mantenimiento programado y datos de servicio

Una parte importante de este manual de la Takeuchi TB250-2 está dedicada al mantenimiento. La lista de servicio empieza con la inspección visual y la inspección diaria cada 10 horas, e incluye tareas específicas tras las primeras 50 horas y las primeras 250 horas de una máquina nueva. A partir de ahí se organizan trabajos cada 50, 250, 500, 1000, 1500, 2000, 3000 y 4000 horas, además de operaciones cuando se requieran, trabajos cada dos años y mantenimiento durante períodos largos de almacenamiento.

Entre los procedimientos descritos figuran la comprobación y reposición del refrigerante y del aceite del motor, la inspección del separador de agua y del nivel de combustible, la comprobación del depósito de aceite hidráulico y la lubricación del equipo de trabajo. También aparecen el ajuste de la tensión de las orugas, la lubricación del rodamiento de giro, la revisión de la batería, la sustitución de filtros hidráulicos y de combustible, el cambio de aceite del motor y del motor de desplazamiento, la limpieza del sistema de enfriamiento y las operaciones relacionadas con el aceite hidráulico. El manual incluye una tabla de combustibles y lubricantes, lista de consumibles, lista de herramientas y lista de pares de apriete.

Para los sistemas de emisiones se contemplan el DPF, la EGR y sus procedimientos de inspección o limpieza según los intervalos indicados. También se explica la regeneración del DPF, con indicaciones para regeneración automática, regeneración manual e inhibición cuando exista un riesgo que obligue a cancelar el proceso.

Búsqueda de averías y diagnóstico

El capítulo de búsqueda de averías proporciona procedimientos para situaciones que pueden presentarse durante el servicio: motor sobrecalentado, batería agotada, fusible fundido, rearranque después de quedarse sin combustible y purga de aire del sistema de combustible. Las lámparas de aviso se relacionan con las comprobaciones correspondientes, y el manual contiene listas separadas de códigos de error del vehículo y códigos de error del motor.

La TB250-2 incorpora además información de diagnóstico para el control de emisiones. El documento explica el sistema NCD de diagnóstico de control NOx y el sistema PCD de diagnóstico de control de partículas, junto con códigos de error y condiciones de limitación de potencia del motor. Para el operador o responsable de mantenimiento, esta sección permite localizar la referencia correcta antes de continuar una comprobación o solicitar servicio.

Especificaciones y configuraciones cubiertas

La sección de especificaciones ofrece datos diferenciados para toldo y cabina. El motor indicado es Yanmar 4TNV88C-PTB1 para toldo y Yanmar 4TNV88C-PTB para cabina, con rendimiento de régimen neto de 29,1 kW a 2400 rpm según ISO 14396 y 28 kW a 2400 rpm según ISO 9249/SAE J1349. El desplazamiento del motor indicado es 2189 ml. El capítulo también contiene masas de operación según tipo de oruga y configuración, capacidad del cangilón estándar, velocidad de giro, velocidades de desplazamiento, inclinación, presión sobre el suelo, dimensiones, rangos de operación y tablas de capacidad de izado.

Las páginas de opciones amplían la consulta para máquinas equipadas con determinados accesorios o sistemas. Se incluyen precauciones y combinaciones de accesorios, información para rompedor hidráulico, opciones de cabina, pala orientable, sistema de seguridad Takeuchi, paquetes de luces LED y Takeuchi Fleet Management. De este modo, el usuario puede distinguir la información básica de la máquina de las instrucciones que solo son aplicables cuando el equipo correspondiente está instalado.

Una referencia práctica para operar y mantener la TB250-2

El Manual del Operario Takeuchi TB250-2 Excavadora Mini en Español – PDF permite consultar procedimientos de arranque, controles, desplazamiento, excavación, nivelación, carga, transporte, inspección, mantenimiento programado y diagnóstico desde una sola referencia específica para la TB250-2. Seguir los procedimientos, intervalos, advertencias y especificaciones indicados ayuda a realizar cada tarea con la información correcta para esta máquina y a evitar depender de valores o secuencias genéricas.

Se entrega como PDF de descarga instantánea después del pago: no hay envío físico ni tiempos de transporte. Puede abrirse en un dispositivo compatible con PDF y utilizarse en ordenador, tableta o teléfono, además de imprimirse cuando se necesite una copia de trabajo para el taller, la obra o la máquina.
