Everdigm ECP41ZX – Manual de Operación y Mantenimiento de Bomba de Hormigón con Pluma (PDF en Español)

Description

Manual de Operación y Mantenimiento EVERDIGM ECP41ZX para bombas de hormigón con pluma montadas en camión

Este manual de operación y mantenimiento EVERDIGM ECP41ZX es la documentación técnica que acompaña a las bombas de hormigón con pluma montadas sobre camión de la gama EVERDIGM, con el modelo ECP41ZX de plegado en Z de 4 secciones como referencia principal. Reúne la normativa de seguridad, los procedimientos de apoyo y despliegue del brazo, el funcionamiento del bombeo, la limpieza del conducto de suministro y el programa de mantenimiento completo con sus tarjetas de trabajo. Está redactado íntegramente en español.

Detalles del archivo

• Tipo de documento: Manual de operación y mantenimiento
• Fabricante: EVERDIGM Corporation (Corea del Sur)
• Modelo de referencia: ECP41ZX
• Idioma: Español
• Número de páginas: 458
• Formato: PDF
• Contenido: Normativa de seguridad, descripción técnica, funcionamiento, resolución de averías y mantenimiento

Modelos cubiertos

El capítulo de descripción técnica general recoge las fichas de especificaciones de toda la familia de bombas con pluma EVERDIGM, por lo que el documento resulta aplicable a las siguientes variantes: ECP21ZX, ECP24ZX, ECP28ZX, ECP32RS, ECP32RX, ECP32CX, ECP33CX, ECP36RX, ECP36ZX, ECP37ZX, ECP39CX, ECP41ZX, ECP42RX, ECP43CX, ECP43RX, ECP47CX, ECP50CS, ECP52CS y ECP60CS.

Capítulos cubiertos

• 1. Guía de las Instrucciones de Operación
• 2. Normativa de seguridad
• 3. Descripción técnica general
• 4. Conducción, remolque y carga
• 5. Funcionamiento
• 6. Guía rápida de resolución de problemas
• 7. Mantenimiento
• Índice de palabras clave

Guía de las Instrucciones de Operación

Abre el manual con el prólogo del fabricante, los datos de contacto del departamento de posventa de EVERDIGM y la explicación del sistema de iconos y símbolos empleado en todo el documento: pictogramas de peligro, riesgo de incendio, riesgo de explosión, caída de objetos, cargas suspendidas, alta tensión, riesgo de quemaduras por ácido de batería, peligro de intoxicación, protección del medio ambiente, nota y precaución. Comprender esta simbología es imprescindible antes de abordar el resto de capítulos.

Normativa de seguridad

Es el capítulo más extenso del manual y funciona como curso de seguridad independiente. Desarrolla el principio básico de uso, el uso previsto y el uso contrario al previsto (elevación de cargas, extensión del conducto final, montaje de caños o cuellos de cisne), la exclusión de responsabilidad, los riesgos de lesión, el equipo de protección individual obligatorio y las medidas organizativas. Detalla la selección y cualificación del personal (operadores, soldadores, electricistas cualificados e ingenieros de sistemas hidráulicos), las zonas de peligro de las patas de apoyo, el brazo de grúa y el conducto final, las condiciones del terreno y el cálculo de la superficie de apoyo con ejemplos numéricos de presión sobre el suelo. Se completa con las reglas de extensión del brazo, distancias mínimas a líneas de alta tensión (tabla desde 1 kV hasta 380 kV), riesgos de chispas y tensión por pasos, carga estática, obstáculos, limpieza, posición de conducción y medidas de mantenimiento seguro.

Descripción técnica general

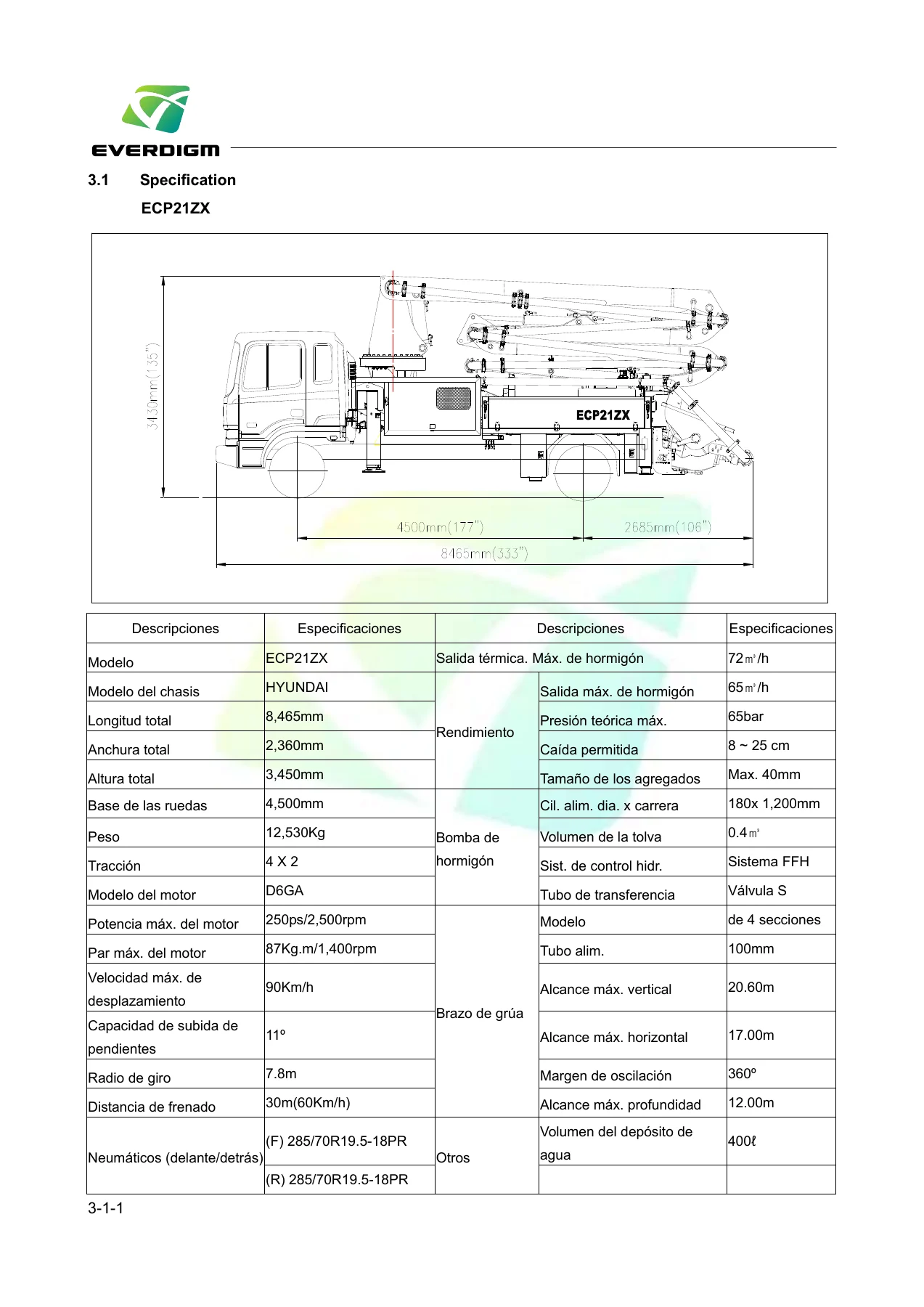

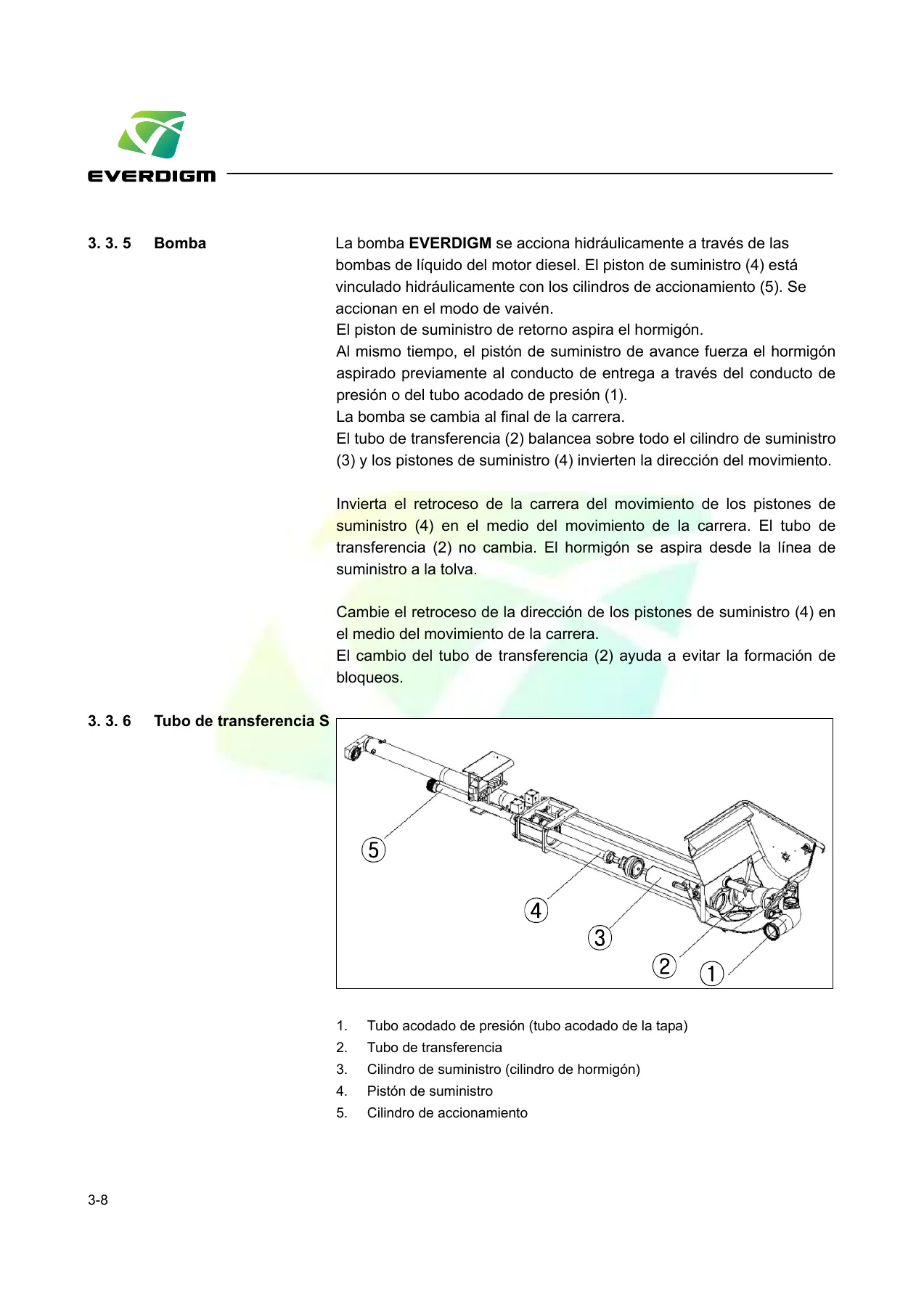

Presenta las especificaciones de cada modelo con ilustraciones laterales acotadas (longitud total, altura, distancia entre ejes, alcances vertical, horizontal y de profundidad, margen de oscilación, diámetro del tubo de alimentación, caudal y presión teórica máxima). Describe el brazo de grúa, el conducto de suministro, las patas de apoyo, el control hidráulico, la bomba con tubo de transferencia en S, los pistones de suministro y los cilindros de accionamiento. Incluye la tabla completa de símbolos del sistema de control, la descripción del armario de control y sus vistas frontal y lateral, el control remoto por cable, el transmisor y receptor del sistema de radiocontrol proporcional, los pulsadores de PARADA DE EMERGENCIA, la caja del distribuidor del interruptor magnético con asignación de LED y sistema redundante, el bloqueo de control de soporte y de funciones del brazo, la palanca del agitador, la palanca de la bomba de agua, el controlador de salida, el grifo de vacío del acumulador y el radiador de líquido hidráulico. El capítulo cierra con el sistema de seguridad (Safety System) y sus siete casos de detección de sensores con los ángulos de giro permitidos.

Conducción, remolque y carga

Recoge las señales normalizadas para la conducción (parar, izquierda, derecha, avanzar, retroceder, holgura), las comprobaciones previas a circular por vía pública, las precauciones durante el viaje y las instrucciones de remolque y de carga con grúa, incluidos los puntos de elevación homologados y la colocación de calzos.

Funcionamiento

Es el capítulo de trabajo diario. Explica el arranque de la máquina, los líquidos funcionales, la caja de cambios de la toma de fuerza, el manejo del control remoto por radio y por cable con sus advertencias de peligro, el ajuste lateral, el soporte de la máquina con sus pies de apoyo delanteros y traseros, las comprobaciones de funciones (bomba, cambio, interruptor magnético, longitud y tiempo de carrera, filtros, PARADA DE EMERGENCIA, unidad de control del brazo), los movimientos del brazo, las señales para operaciones de brazo y bombeo, la secuencia de despliegue del brazo 4Z y de las plumas 4R, 5ZR y 5-ZR, los alcances netos, la operación de bombeo, el inicio de bombeo, el bombeo inverso y la limpieza completa con todos sus métodos y accesorios.

Guía rápida de resolución de problemas

Organizada por síntoma y solución en formato de tabla, cubre la bomba de hormigón en general (pistones de suministro que no arrancan, caudal insuficiente, bomba que no cambia, tubo de transferencia que no bascula o se atasca, sobrecalentamiento del líquido hidráulico, acumulador sin presión), el brazo, el control proporcional del brazo y el sistema eléctrico.

Mantenimiento

Define los intervalos de mantenimiento en una tabla por conjuntos (diaria, 50, 100, 250, 500 y 1000 horas, más intervalos semanales, mensuales y anuales). Incluye los pares de apriete generales para rosca métrica DIN 13 en grados 8.8, 10.9 y 12.9, rosca de precisión y juntas de rosca engatillada, la lista de líquidos funcionales y las recomendaciones de lubricación con marcas comerciales. A continuación desarrolla las tarjetas de mantenimiento numeradas, entre ellas las comprobaciones visuales 00-0001, el cambio de líquido hidráulico 03-0001, las comprobaciones de funciones 03-0002, la comprobación del acumulador 03-0006, el cambio de filtro 04-0001, las mangueras 04-0002, la lectura del vacío 04-0005, el cambio del pistón de suministro con KEP 06-0009, la lubricación del tubo de transferencia S 07-0001 y el propio tubo de transferencia S 07-0011, la medición del grosor de paredes 10-0007, la lubricación del brazo 20-0002, la lubricación del pedestal del brazo 21-0021, las juntas de cilindro del brazo 23-0002 y 23-0003 y el cambio del conducto de suministro 25-0001.

Datos de referencia del ECP41ZX

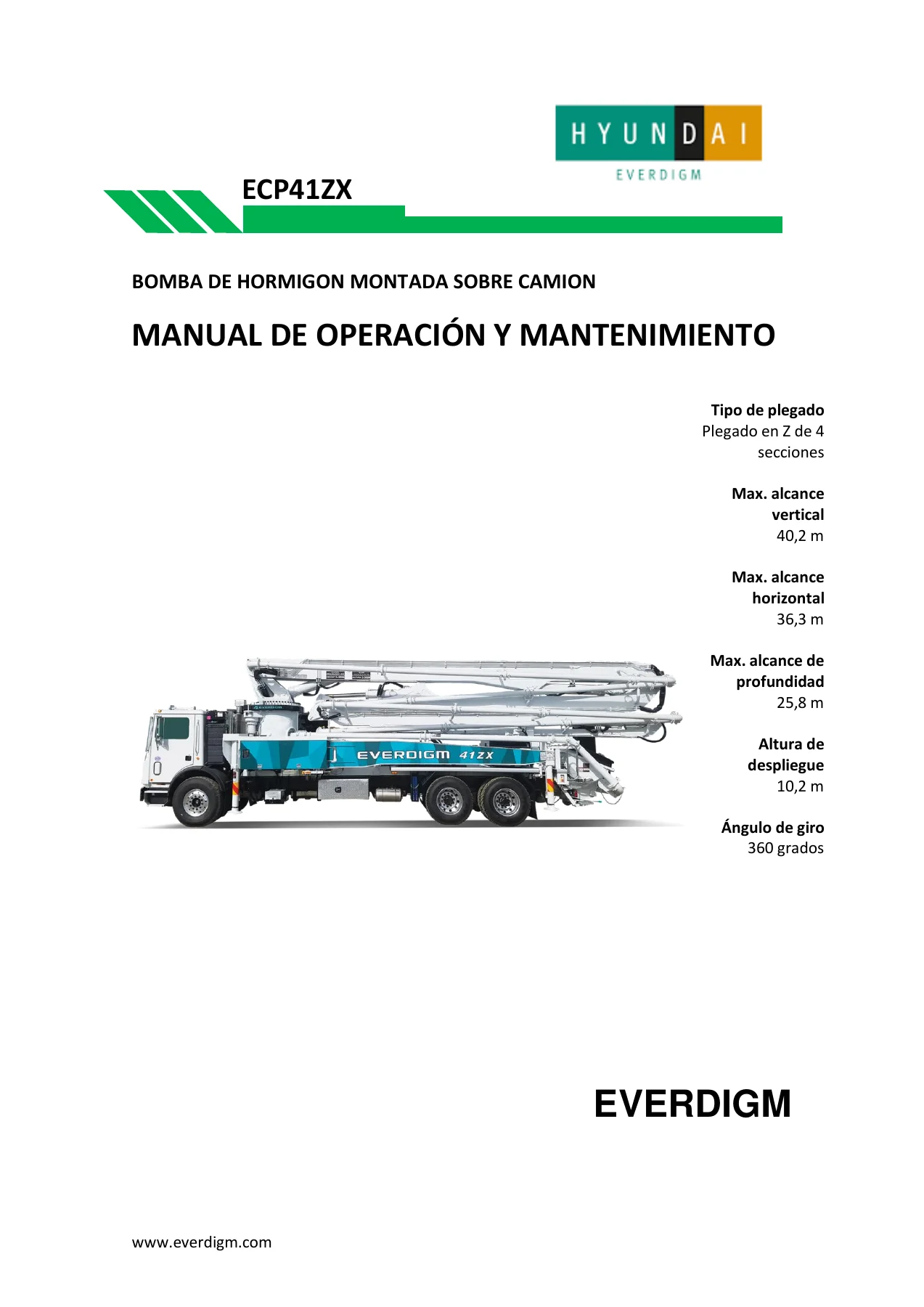

La portada del documento recoge la configuración de referencia del modelo: plegado en Z de 4 secciones, alcance vertical máximo de 40,2 m, alcance horizontal máximo de 36,3 m, alcance de profundidad máximo de 25,8 m, altura de despliegue de 10,2 m y ángulo de giro de 360 grados. Los valores particulares de cada variante —caudal máximo de hormigón, presión teórica máxima, diámetro y carrera del cilindro de alimentación, volumen de la tolva, potencia y par del motor, velocidad máxima de desplazamiento, radio de giro, capacidad de subida de pendientes y volumen del depósito de agua— aparecen en las fichas técnicas del capítulo 3 y en las placas de características reproducidas en el capítulo 2.

Para quién es este manual

Está pensado para operadores de bomba de hormigón con pluma, mecánicos de taller, responsables de mantenimiento de flotas de obra, técnicos de posventa y formadores que necesiten la referencia original de EVERDIGM en español. Los capítulos 2 y 5 sirven para la formación inicial de operadores nuevos, mientras que los capítulos 6 y 7 son la herramienta de trabajo diaria del taller: localización de averías por síntoma y tarjetas de mantenimiento con el procedimiento paso a paso, pares de apriete y valores de desgaste.

Por qué trabajar con este manual

Una bomba de hormigón con pluma es una máquina con un centro de gravedad alto, un brazo articulado de gran alcance y un circuito hidráulico en el que la presión residual del acumulador sigue siendo peligrosa después de apagar el motor. Aquí no hay margen para improvisar: la estabilidad depende de extender las patas de apoyo a su posición final, la desviación máxima admisible respecto a la horizontal es de 3 grados, y el conducto final genera una zona de peligro con un diámetro equivalente al doble de su longitud. Este manual define cada uno de esos límites con valores concretos y explica la secuencia correcta de despliegue y replegado del brazo, cuyo incumplimiento puede comprimir el cilindro hidráulico adyacente o dañar la línea de suministro.

En el lado mecánico, el documento aporta lo que ningún foro puede dar: los pares de apriete reales de los pernos de la placa de desgaste de lentes, el grosor mínimo de pared del conducto de suministro en función de la presión de operación, los intervalos de lubricación de cada punto del brazo y del tubo de transferencia S, la presión de precarga del acumulador con su tolerancia del 15 %, el procedimiento de medición del grosor de paredes y los criterios de sustitución de mangueras hidráulicas. Con esa información, un taller puede planificar el mantenimiento preventivo en lugar de reaccionar a las averías.

La entrega es inmediata: el manual se descarga en formato PDF tras completar el pago, sin gastos de envío ni esperas. Puede consultarse en el portátil del taller, en una tableta en la obra o en el teléfono junto a la máquina, y las páginas que interesen pueden imprimirse para llevarlas al camión. Si busca el manual EVERDIGM ECP41ZX en español para operar, mantener o reparar su bomba de hormigón con pluma, aquí lo tiene completo y listo para usar.
