Manual de Operación y Mantenimiento Bobcat S100 – Cargador de Dirección Deslizante S100 (PDF en Español)

Description

El Manual de Operación y Mantenimiento Bobcat S100 es la referencia técnica completa del cargador de dirección deslizante S100 equipado con el Sistema de Enclavamiento de Controles Bobcat (BICS). El documento acompaña a las máquinas desde el número de serie A2G711001 y superiores y cubre, íntegramente en español, todo el ciclo de vida del equipo: la operación diaria, el mantenimiento programado por horas, el diagnóstico electrónico, los valores de servicio del sistema hidráulico e hidrostático y las especificaciones del motor Kubota V1505-E2B-BCZ-1.

Detalles del archivo

• Tipo de documento: Manual de operación y mantenimiento
• Marca: Bobcat
• Modelo: Cargador de dirección deslizante S100
• Serie del cargador: S/N A2G711001 y superiores
• Idioma: Español
• Número de documento: 6904925 (6904925AR)
• Extensión: 128 páginas
• Formato: PDF

Contenido del manual

• Prólogo
• Recursos de capacitación y seguridad
• Instrucciones de operación (OI)
• Mantenimiento preventivo (PM)
• Configuración y análisis (SA)
• Traducciones de calcomanías adheridas a la máquina (MST)
• Especificaciones (SPEC)
• Garantía
• Índice

Instrucciones de operación (OI)

Es el bloque más extenso del manual y arranca con la identificación de los paneles de instrumentos: el panel izquierdo con sus medidores de temperatura de motor y combustible, las luces de advertencia general, falla de motor, falla del sistema hidráulico, cinturón de seguridad, barra del asiento, válvula de elevación e inclinación, freno de parqueo y los botones de luces de trabajo, caudal alto auxiliar y modalidad de pantalla. El panel derecho con el interruptor de llave (STOP, RUN, START) y la pantalla de datos con horómetro, indicador de servicio, voltaje de batería, RPM y precalentamiento del motor. A partir de ahí se detalla el Sistema de Enclavamiento de Controles Bobcat (BICS), el sistema de restricción de la barra del asiento, el ajuste del cinturón de seguridad de tres puntas, el control de deriva del brazo elevador, el anulador del bloqueo de tracción, la bocina, la alarma de retroceso y el control de velocidad del motor.

El capítulo continúa con el modo de manejar y direccionar el cargador, el procedimiento antes de encender el motor (ingreso a la cabina, ajuste del asiento con cojín o de suspensión, graduación del cinturón), el modo de encender el motor en temperaturas frías, el calentamiento del sistema hidráulico/hidrostático y el monitoreo de los paneles de pantalla con la descripción de las condiciones de ADVERTENCIA y PARADA.

La parte operativa propiamente dicha explica con ilustraciones cómo llenar y vaciar el cucharón, cómo excavar y llenar un hoyo, cómo nivelar el suelo usando la posición flotante del brazo, la operación con cucharón lleno y vacío en pendientes, el modo de detener el motor y abandonar el cargador, las salidas de emergencia (ventana posterior y puerta delantera), el remolque, el modo de elevar el cargador con el elevador de una sola punta, el transporte en tráiler o remolque con las posiciones de amarre, la instalación y desinstalación de implementos mediante el sistema Bob-Tach, el uso de la horquilla montacargas y la selección del cucharón adecuado conforme a la Capacidad de Operación Nominal (ROC) del S100.

Mantenimiento preventivo (PM)

Incluye la tabla del programa de mantenimiento organizada por intervalos de 8-10, 50, 100, 250, 500 y 1000 horas, con el listado de trabajos a realizar en cada uno. Desarrolla los factores de seguridad para el mantenimiento, la inspección del controlador BICS con el motor detenido y en marcha, la inspección del control de derivación del brazo elevador, el sensor de la barra del asiento, el bloqueo de tracción, el mantenimiento del sistema de restricción de la barra del asiento y la inspección del cinturón de seguridad.

Se detallan además el dispositivo de soporte del brazo elevador (instalación y desinstalación), el modo de subir y bajar la cabina del operador, el sensor de la puerta de cabina, la compuerta trasera, la parrilla trasera, los filtros de la cabina, el servicio del depurador de aire con sus elementos exterior e interior, el sistema de combustible con el filtro, la extracción de agua y de aire y las especificaciones de diésel No. 2 y No. 1 según temperatura, el sistema de lubricación del motor con la gráfica de viscosidad SAE recomendada, el sistema de enfriamiento con propilenglicol y la proporción de mezcla, el sistema eléctrico con la ubicación e identificación de fusibles y relevadores, el mantenimiento de la batería y el procedimiento de arranque en puente.

El bloque hidráulico cubre el modo de revisar y agregar fluido, la gráfica de fluidos hidráulicos/hidrostáticos, el cambio del filtro hidráulico/hidrostático, el cambio del fluido hidráulico y de los filtros de la caja de descarga y el cambio del filtro de carga. Cierra con el silenciador del sistema parachispas, el mantenimiento de las ruedas con el torque de las tuercas, la transmisión final o caja de la cadena, la correa del alternador, la correa de transmisión, la lubricación del cargador con los puntos de engrase, los pines de pivote, el Bob-Tach y el procedimiento de almacenamiento y retorno a servicio.

Configuración y análisis (SA)

Explica el diagnóstico del sistema BICS con la interpretación de las luces indicadoras apagadas, encendidas o intermitentes, el efecto de cada condición sobre la operación del cargador y el código de diagnóstico asociado. Incluye el modo de ver los códigos de diagnóstico en la pantalla y la lista completa de códigos con formato M-xx-xx, indicando para cada uno la función afectada, la falla detectada, el icono que aparece en el panel y el tipo de aviso sonoro del zumbador. Se advierte sobre puestas a tierra corroídas o sueltas que pueden generar múltiples códigos simultáneos.

Especificaciones (SPEC)

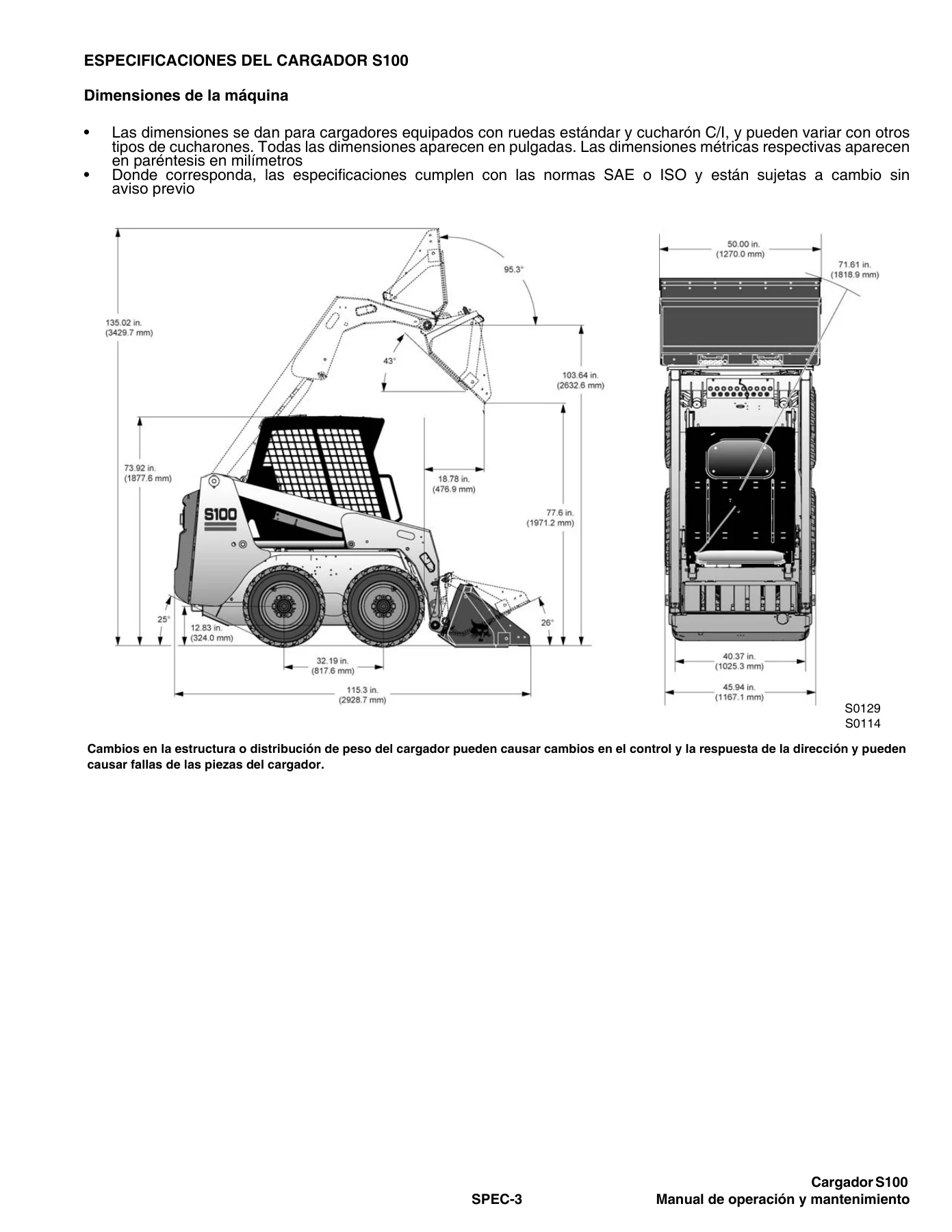

Reúne las dimensiones de la máquina con vistas acotadas, el desempeño (capacidad de operación nominal, carga de vuelco, peso de operación, fuerzas de rompimiento, velocidad de desplazamiento y fuerza de empuje), los controles, el motor Kubota V1505-E2B-BCZ-1 con potencia, torque, cilindrada, diámetro y carrera, el sistema hidráulico con bombas, filtros, calibración de la válvula de alivio, cilindros y tiempos de función, el sistema eléctrico, la transmisión hidrostática, las capacidades de fluidos y las llantas con su presión recomendada.

Seguridad y calcomanías

La sección de recursos de capacitación y seguridad y el apartado de traducciones de calcomanías adheridas a la máquina reproducen al español cada etiqueta de peligro, advertencia e importante montada en el S100, con su número de pieza Bobcat, de modo que el operador pueda reponerlas o identificarlas correctamente. Se incluyen las instrucciones de seguridad antes de operar el cargador, la prevención de incendios, las salidas de emergencia y las advertencias del elevador de una sola punta.

Por qué este manual marca la diferencia en el taller y en la obra

Trabajar un cargador de dirección deslizante sin las cifras correctas cuesta caro: un torque de tuerca mal aplicado, un filtro equivocado o un fluido hidráulico fuera de especificación se traducen en desgaste prematuro, pérdida de estabilidad o una parada no programada. Este manual de operación y mantenimiento del Bobcat S100 entrega los valores exactos que el fabricante publica para esta máquina: la calibración de la válvula de alivio del sistema hidráulico, el torque de las tuercas de rueda, el torque de las tuercas de seguridad de los pines del brazo elevador, el tipo y viscosidad del aceite de motor según temperatura ambiente, la mezcla de propilenglicol para el enfriador y la capacidad exacta de cada depósito.

Con estas páginas el operador puede además interpretar por sí mismo los códigos de diagnóstico que muestra la pantalla, verificar el correcto funcionamiento del BICS antes de mover la máquina y ejecutar la inspección diaria que evita la mayoría de las fallas tempranas. Para el técnico, el manual desglosa el desarmado y armado de componentes, el procedimiento de subida de cabina con el dispositivo de soporte del brazo elevador, la extracción de aire del sistema de combustible y la sustitución de la correa de transmisión.

El archivo se entrega en formato PDF, listo para descargar inmediatamente después de la compra y sin costos de envío. Puede consultarse desde una computadora, una tablet o un teléfono en el mismo sitio de trabajo, e imprimirse completo o solo las páginas que se necesiten para tenerlas a mano en el taller. Si buscas el manual Bobcat S100 en español para operar, mantener y diagnosticar correctamente tu cargador de dirección deslizante, este es el documento que corresponde a tu máquina.
