Manual de Operación y Mantenimiento Excavadoras Caterpillar 330D y 336D – PDF en Español

Description

Acerca de este manual

Este Manual de Operación y Mantenimiento cubre las excavadoras Caterpillar 330D y 336D en todas sus variantes y configuraciones. Es la guía técnica completa que todo operador y técnico de mantenimiento necesita para trabajar con estas máquinas de manera segura y eficiente. El documento original fue publicado por Caterpillar y esta versión en español conserva toda la información técnica, procedimientos y advertencias de seguridad del manual original.

El manual está organizado en secciones claramente definidas que abarcan desde las normas de seguridad más básicas hasta los procedimientos de mantenimiento más complejos. Cada procedimiento está ilustrado con fotografías y diagramas que guían paso a paso al lector, facilitando la comprensión incluso de las operaciones más técnicas.

Detalles del archivo

• Tipo de documento: Manual de Operación y Mantenimiento
• Marca: Caterpillar
• Modelos: Excavadoras 330D y 336D
• Idioma: Español
• Formato: PDF
• Número de documento: SSBU8046-06
• Páginas: Aproximadamente 234

Contenido del manual

El manual se divide en las siguientes secciones principales:

• Prefacio: Información general sobre el manual, intervalos de mantenimiento, seguridad y advertencia de la Propuesta 65 de California.
• Sección de Seguridad: Avisos de seguridad, mensajes adicionales, información general sobre peligros, prevención contra aplastamiento o cortes, prevención contra quemaduras, prevención de incendios o explosiones, ubicación del extintor, información sobre cadenas, precaución en caso de rayos, antes de arrancar el motor, arranque del motor, antes de la operación, herramientas de trabajo, información de visibilidad, operación, parada del motor, levantamiento de objetos, estacionamiento, operación en pendiente, bajada del equipo con el motor parado, información sobre ruido y vibraciones, puesto del operador y protectores.
• Sección de Información Sobre el Producto: Información general, especificaciones, uso previsto, datos de especificación, gamas de trabajo, combinaciones de pluma/brazo/cucharón, capacidades de levantamiento e información de identificación.
• Sección de Operación: Antes de operar, operación de la máquina, arranque del motor, operación, técnicas de operación, estacionamiento, información sobre el transporte, información sobre remolque y arranque del motor con métodos alternativos.
• Sección de Mantenimiento: Acceso para servicio, viscosidades de lubricantes y capacidades de llenado, respaldo de mantenimiento, programa de intervalos de mantenimiento y procedimientos detallados de mantenimiento.
• Sección de Información de Referencia: Materiales de referencia.
• Sección de Índice: Índice alfabético para localizar rápidamente cualquier tema.

Sistemas y componentes cubiertos

El manual cubre todos los sistemas principales de las excavadoras 330D y 336D, incluyendo:

• Sistema de enfriamiento y refrigerante
• Sistema de combustible y filtros
• Sistema hidráulico completo (tanque, filtros, mangueras, cilindros)
• Sistema de lubricación del motor
• Mandos finales y motores de traslación
• Mando de rotación y engranaje de rotación
• Tren de rodaje (cadenas, rodillos, ruedas guía y motrices)
• Sistema eléctrico y baterías
• Sistema de aire acondicionado y calefacción
• Controles del operador y sistema monitor
• Acoplador rápido y herramientas de trabajo
• Martillo hidráulico y cizalla (si está equipado)

Procedimientos de mantenimiento incluidos

El programa de intervalos de mantenimiento cubre desde las revisiones diarias hasta las reparaciones mayores. Algunos de los procedimientos incluidos son:

• Revisión diaria de niveles de fluidos y lubricación
• Cambio de aceite de motor y filtros
• Cambio de aceite hidráulico y filtros de retorno, drenaje y piloto
• Cambio de aceite de mandos finales y mando de rotación
• Lubricación de varillaje de pluma, brazo y cucharón
• Ajuste de la cadena y revisión del tren de rodaje
• Reemplazo de puntas de cucharón y protectores laterales
• Mantenimiento del sistema de enfriamiento y cambio de refrigerante
• Reemplazo de filtros de aire, combustible y aceite
• Mantenimiento del sistema de aire acondicionado
• Revisión y ajuste del juego de válvulas del motor
• Procedimientos de soldadura en máquinas con controles electrónicos
• Arranque del motor con cables auxiliares
• Remolque de la máquina averiada

Especificaciones técnicas

El manual incluye tablas de especificaciones detalladas para ambas excavadoras. Entre los datos técnicos cubiertos se encuentran:

• Peso de la máquina (35,820 kg a 37,631 kg según configuración)
• Longitud total, altura total, radio de giro y ancho total
• Ancho de zapata, longitud de centro a centro de rodillos y longitud de cadena
• Gamas de trabajo: profundidad de excavación máxima, alcance máximo a nivel del suelo, altura de corte máxima, altura de carga máxima y mínima
• Capacidades de levantamiento para diferentes configuraciones de pluma, brazo y cucharón
• Capacidades de llenado: sistema de enfriamiento (35 L), tanque de combustible (618 L), cárter del motor (35.5 L), sistema hidráulico (194 L), mando de rotación (19 L), cada mando final (8 L) y engranaje de rotación (29 L)
• Viscosidades de lubricantes recomendadas según temperatura ambiente
• Pares de apriete para pernos y conexiones críticas
• Intervalos de mantenimiento para todos los componentes

Información de seguridad

La Sección de Seguridad es una de las más completas del manual. Incluye todos los avisos de seguridad que aparecen en la máquina, con su ubicación exacta y descripción. Cubre temas críticos como:

• Peligro de aplastamiento con la herramienta y la cabina
• Peligro de electrocución con líneas eléctricas aéreas
• Prevención de incendios y explosiones
• Manejo seguro de baterías y cables auxiliares de arranque
• Precauciones con sistemas a presión (hidráulico y refrigerante)
• Peligros con el cilindro de alta presión y gas a alta presión
• Protección contra ruido y vibraciones
• Uso correcto del cinturón de seguridad
• Procedimientos de salida alternativa de la cabina
• Precauciones en operación en pendientes y superficies irregulares

Información de identificación

El manual explica cómo localizar e interpretar el Número de Identificación de Producto (PIN) de 17 caracteres, así como los números de serie del motor y otros componentes. Incluye la ubicación exacta de las placas de identificación y calcomanías de certificación de emisiones.

¿Para quién es este manual?

Este manual está dirigido a:

• Operadores de excavadoras Caterpillar 330D y 336D que necesitan comprender los controles, procedimientos de operación y técnicas correctas de trabajo
• Técnicos de mantenimiento y mecánicos que realizan servicio preventivo y correctivo en estas máquinas
• Supervisores de flota y talleres que necesitan información de referencia sobre especificaciones y procedimientos
• Estudiantes de maquinaria pesada que buscan aprender sobre la operación y mantenimiento de excavadoras hidráulicas

Por qué necesitas este manual

La operación, lubricación, mantenimiento y reparación incorrectos de una excavadora pueden ser peligrosos y causar accidentes graves o mortales. Este manual proporciona los procedimientos correctos respaldados por Caterpillar para cada una de estas tareas. Tener acceso a la información técnica precisa significa:

• Realizar el mantenimiento en los intervalos correctos, prolongando la vida útil de la máquina
• Utilizar los lubricantes y fluidos con las viscosidades y especificaciones correctas
• Aplicar los pares de apriete y las presiones adecuadas en cada componente
• Comprender las capacidades de levantamiento y las limitaciones de la máquina para operar con seguridad
• Diagnosticar y solucionar problemas de manera efectiva
• Realizar reparaciones siguiendo los procedimientos paso a paso recomendados por el fabricante

Entrega del producto

Recibirás el Manual de Operación y Mantenimiento de Excavadoras Caterpillar 330D y 336D en formato PDF inmediatamente después de completar tu compra. No hay envío físico ni esperas. El archivo se puede ver en cualquier dispositivo (computadora, tablet o teléfono inteligente), es imprimible y puedes consultarlo tantas veces como necesites. Toda la información técnica de las excavadoras 330D y 336D está a tu alcance con un solo clic.

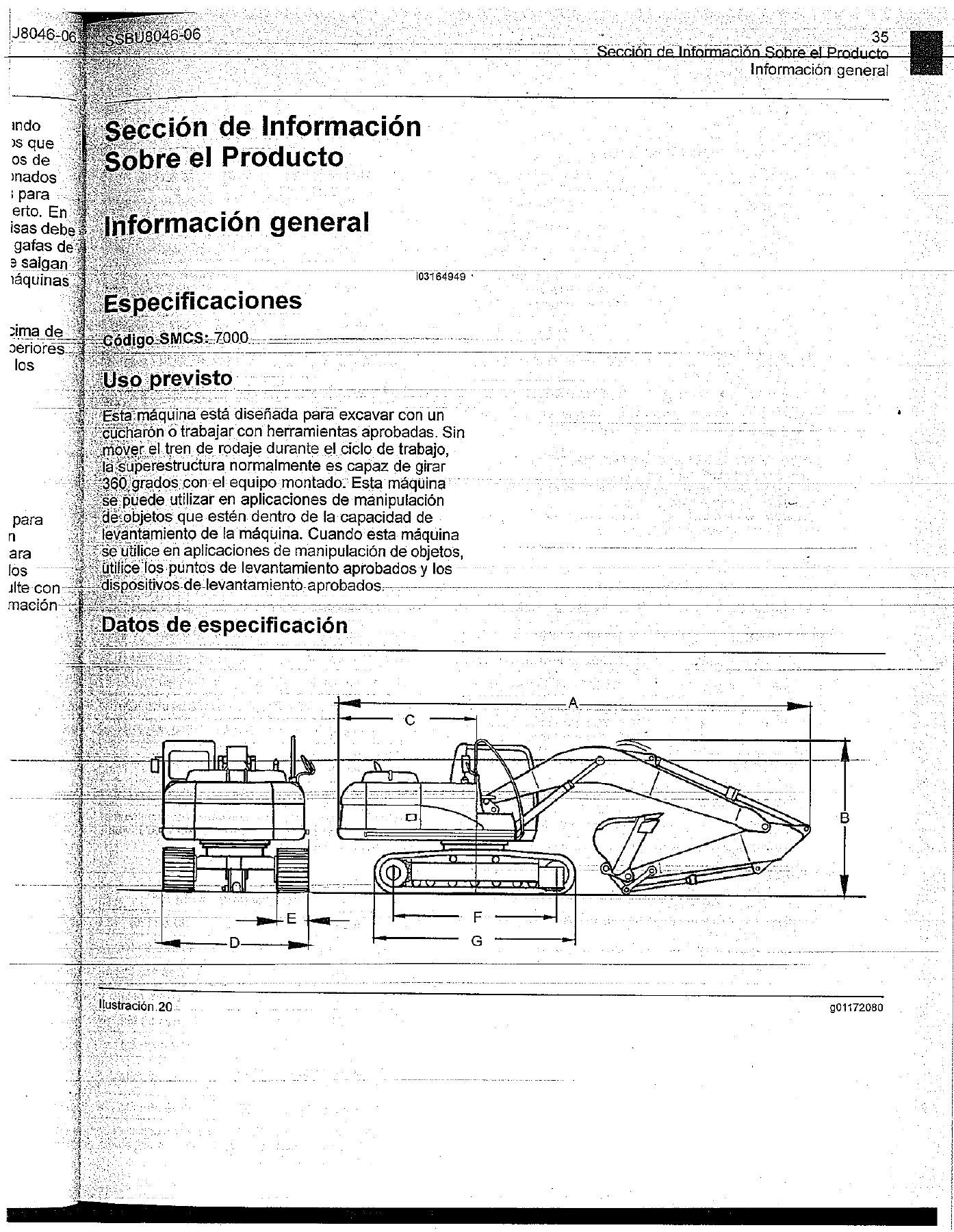

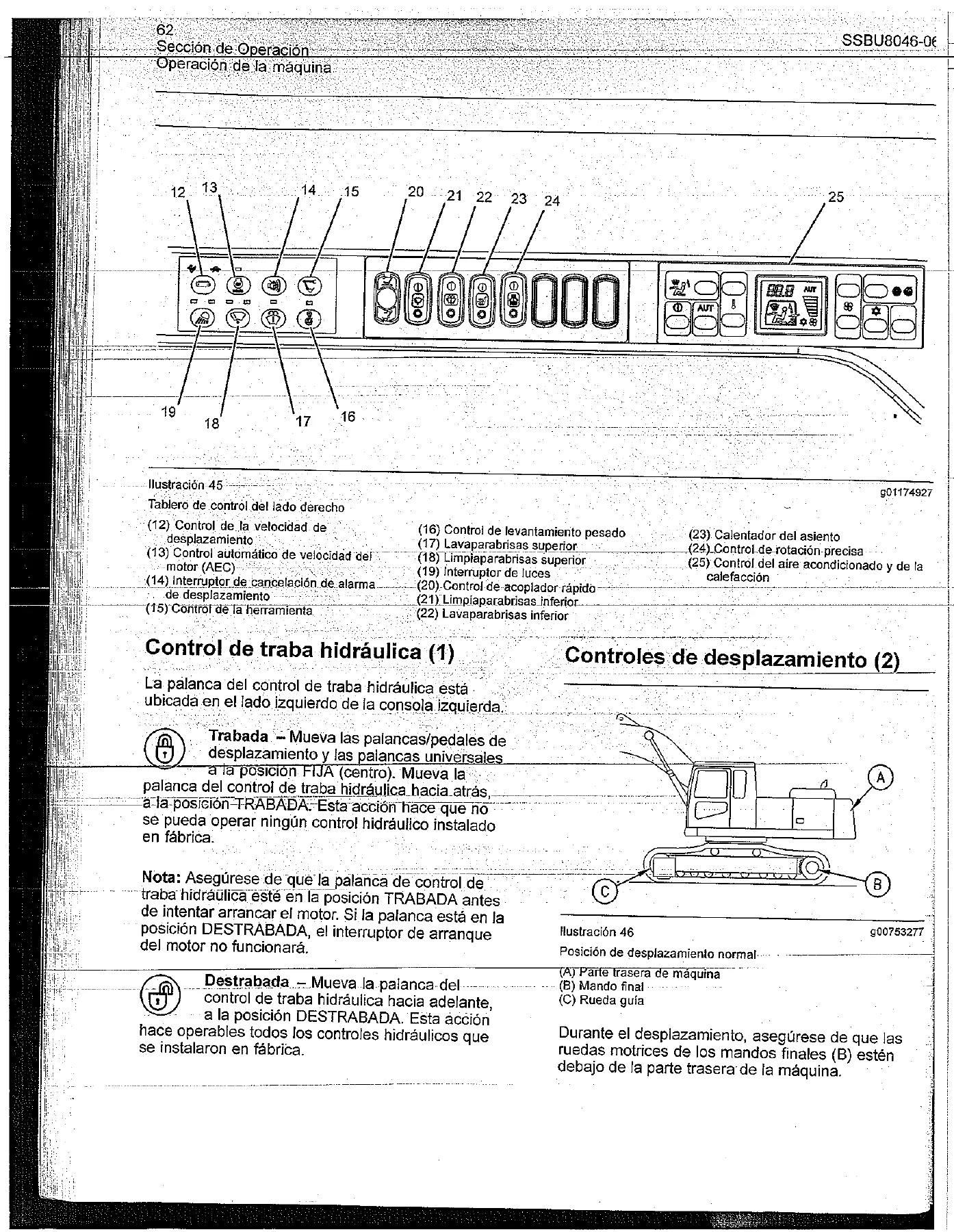

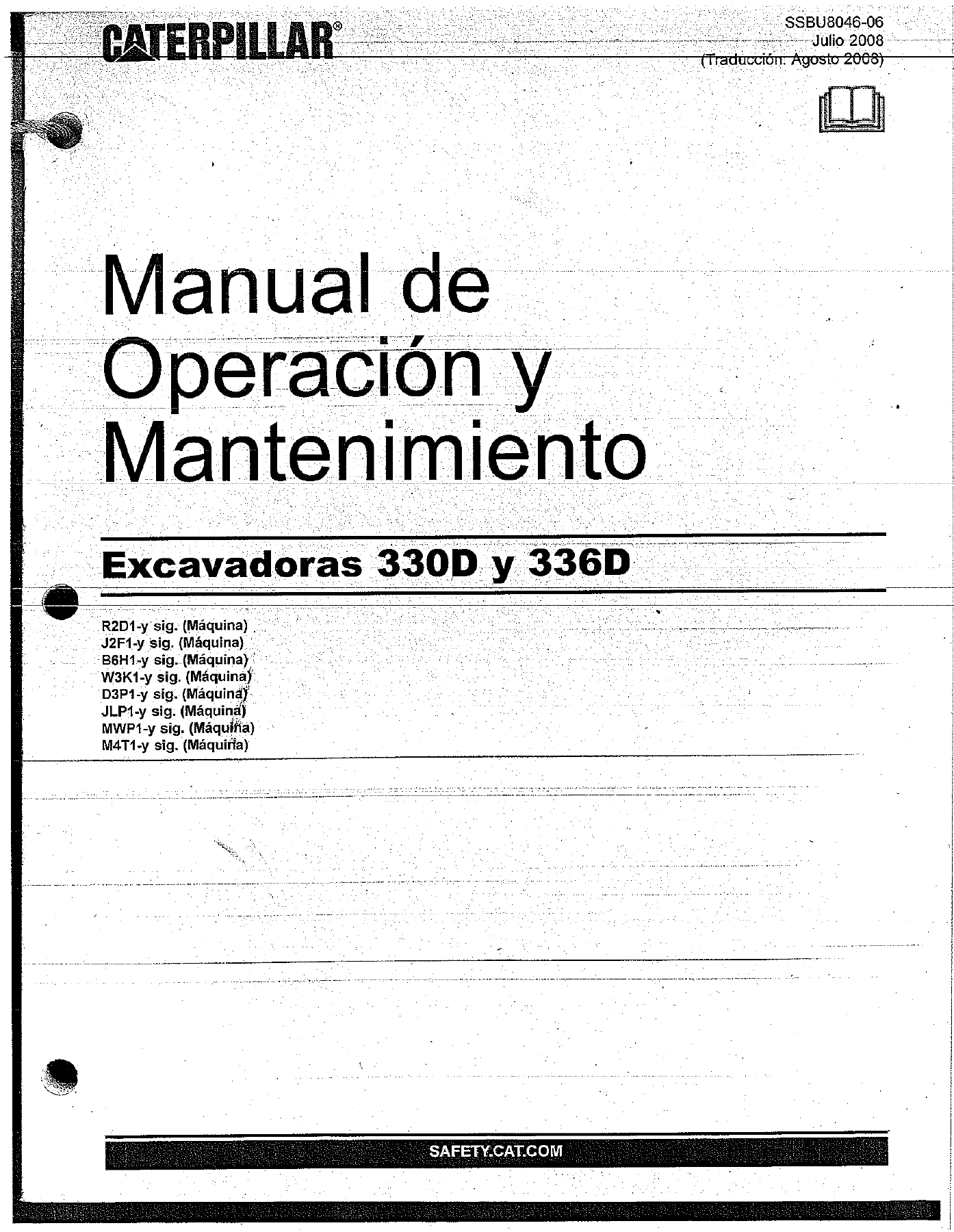

IMAGES PREVIEW
