Manual de Operación y Mantenimiento Hidromek Supra Alpha Retroexcavadora HMK 102B / HMK 102S

Description

Detalles del Archivo

• Tipo de manual: Operación y Mantenimiento
• Marca: HIDROMEK
• Modelos: HMK 102B, HMK 102S (Serie Supra / Alpha)
• Idioma: Español
• Número de páginas: 218
• Formato: PDF
• Fecha de publicación: 17.03.2016

Contenido del Manual

El Manual de Operación y Mantenimiento de la Retroexcavadora Hidromek Serie Supra Alpha cubre los modelos HMK 102B y HMK 102S, equipados con motor Perkins 1104D-44TA. Está organizado en nueve capítulos que abarcan desde la introducción y las normas de seguridad hasta las especificaciones técnicas y los equipos opcionales. A continuación se detalla el contenido de cada capítulo.

Introducción

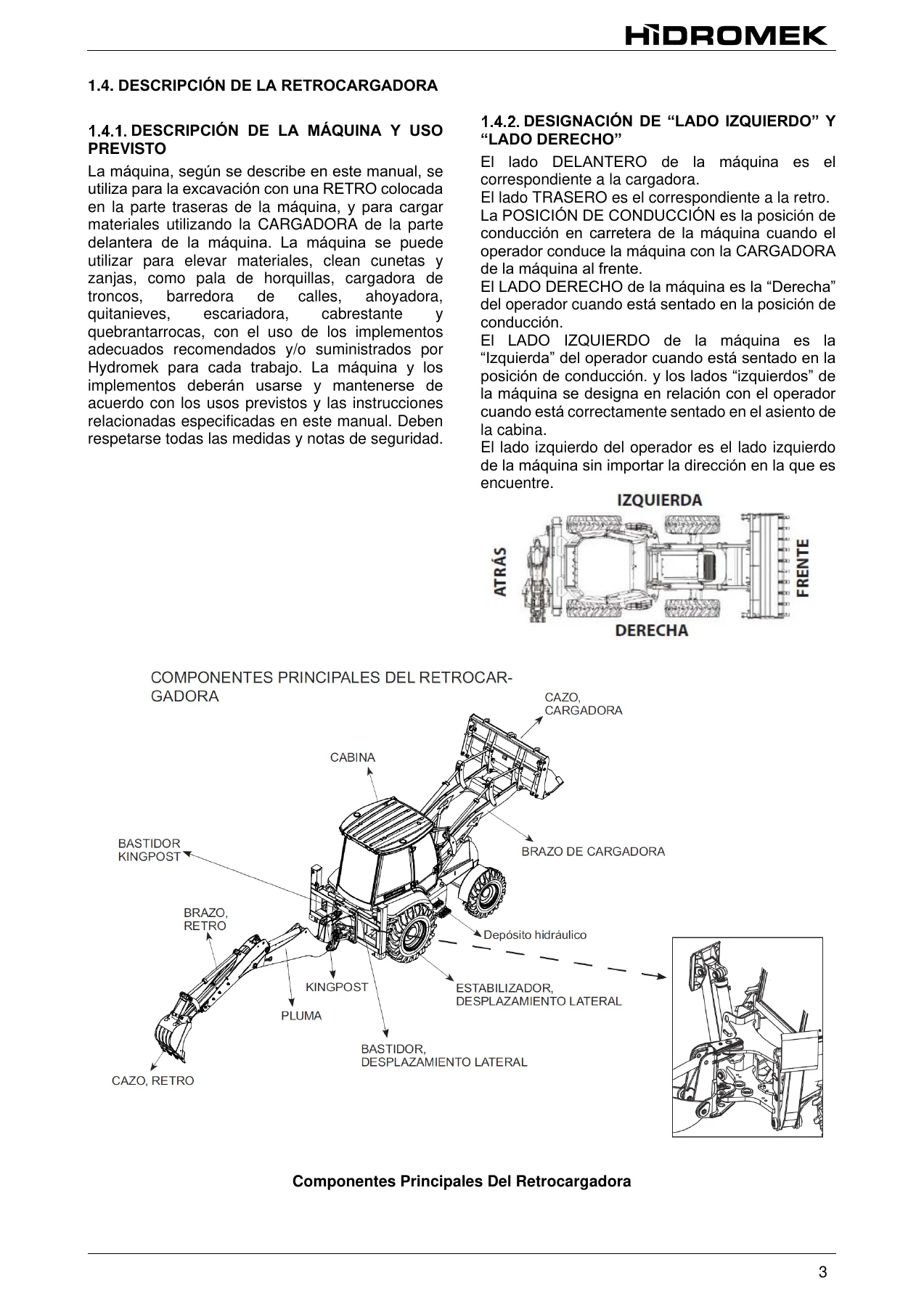

Este capítulo inicial incluye la enhorabuena al propietario, la directiva EMC y la marca CE, la placa de identificación de la máquina y del motor, la descripción general de la retrocargadora con su uso previsto, los avisos de seguridad y otros avisos, las normas medioambientales, los símbolos de advertencia, el copyright y la información sobre servicio y recambios. También se explica la designación de lado izquierdo y derecho de la máquina.

Seguridad

El capítulo de seguridad es uno de los más extensos del manual. Aborda la información general de seguridad, las precauciones de seguridad (incluyendo soldadura, palancas de control, visibilidad, estructura ROPS/FOPS, vuelco, chispas, fallo del motor o la dirección, y la ley de aire limpio en EEUU federal). Detalla la seguridad previa al arranque, la seguridad durante la utilización (arranque del motor, pasajeros, conducción, protección contra vuelcos, giro, utilización en laderas, trabajo alrededor de líneas de servicios públicos, elevación, hielo y nieve, zanjas, zona de peligro, áreas de trabajo restringidas, estacionamiento, ventilación en área cerrada, salida de emergencia, parada no intencionada, y dirección de emergencia). También cubre la seguridad de inspección y mantenimiento, la seguridad de la batería, las etiquetas y pegatinas de advertencia, la prohibición de utilización de la batería y el mantenimiento e inspección de fin de turno.

Descripción

Describe los componentes y mandos de la máquina: panel de instrumentos delantero (pedal acelerador, sistema de frenos de pedal doble, palanca de control de conducción, palanca multifunción, ajuste del volante, compartimentos), panel de instrumentos del lado derecho (joystick de la cargadora, freno de mano, ruleta de control de acelerador, tirador de bloqueo de la pluma, interruptor de selección del modo de tracción, panel de control e instrumentos laterales), consola del lado izquierdo, asiento del operario (con ajustes de peso, altura, aislamiento, plataforma giratoria, ángulo, profundidad, extensión, apoyo lumbar, reposabrazos), palancas de control de la retroexcavadora, pedal de válvula auxiliar, ventanilla trasera y limpia, puerta, mecanismo de fijación de puerta, techo, caja de herramientas, puntal de seguridad, apertura del capó del motor, paneles laterales y panel delantero.

Funcionamiento

Explica el funcionamiento general de la máquina, las comprobaciones previas a la puesta en marcha del motor, la puesta en marcha, la conducción, la ayuda al arranque, las precauciones para climas fríos y calientes, las preparaciones para el desplazamiento, la parada y estacionamiento, las paradas no intencionadas, la dirección de emergencia, el accionamiento de los bloqueos de seguridad, el control de los cilindros de amarre hidráulico, el desplazamiento lateral de la retro, el balancín telescópico (opcional), el sistema de dirección a las cuatro ruedas (modelo HMK 102S), el frenado, el funcionamiento de la cargadora y la retro, la sustitución de implementos, el transporte de la máquina, el procedimiento de remolque, la elevación con grúa y la conservación para almacenaje.

Mantenimiento

El capítulo de mantenimiento proporciona la tabla de inspección y mantenimiento, la descripción del motor, el mantenimiento periódico, la tabla de lubricantes y líquidos, y los procedimientos detallados para el mantenimiento e inspección previos al arranque (cada 8 horas), semanal (cada 50 horas), cada 100 horas, cada 250 horas, cada 500 horas, cada 1000 horas y cada 2000 horas. Incluye comprobaciones del nivel de aceite del motor, refrigerante, tensión de correas, filtros de aire, nivel de combustible, nivel de aceite de transmisión, nivel de aceite hidráulico, presión de neumáticos, engrase, batería, cabina ROPS/FOPS, y procedimientos varios como cambio de fusibles, mantenimiento del aire acondicionado y sustitución de lámparas.

Especificaciones Técnicas

Incluye las especificaciones técnicas completas del HMK 102B y del HMK 102S: motor Perkins 1104D-44TA (4 cilindros, 4.4 litros, 99 HP a 2200 rpm, par máximo 400 Nm a 1400 rpm), transmisión Turner PG115 / PG115 LUC, ejes, velocidades de conducción, neumáticos y presiones, frenos, dirección, sistema hidráulico, cabina y capó, sistema eléctrico, lámparas y pesos. También incluye las regulaciones de elevación y cargas de trabajo seguras (SWL), con gráficos de capacidades de elevación para ambos modelos, y los niveles de sonido y vibración.

Equipos Opcionales

Describe los equipos opcionales disponibles: acoplamiento rápido, horquillas elevadoras, martillo hidráulico, ahoyador hidráulico, garra para troncos, hoja de nivelación, compresor de aire, implemento de horquilla elevadora y cazo de bivalva, cazo de zanjeado trapezoidal, escarificador, cazo de desplazamiento lateral, garra bivalva, cabrestante, barredora de calles y enganche rápido. Para cada implemento se indican los procedimientos de montaje, desmontaje y mantenimiento.

Apéndice y Señales Manuales

El apéndice incluye las señales manuales para la comunicación en obra, la tabla de valores de apriete para tornillos métricos y UNF, la información de contacto de HIDROMEK y un espacio para notas. El índice alfabético permite localizar rápidamente cualquier tema.

Por Qué Necesita Este Manual

El Manual de Operación y Mantenimiento de la Retroexcavadora Hidromek Serie Supra Alpha es una herramienta de trabajo indispensable para propietarios, operadores y talleres de mantenimiento de las retrocargadoras HMK 102B y HMK 102S. Este manual le permitirá:

• Realizar correctamente las operaciones diarias de mantenimiento preventivo, desde la comprobación de niveles hasta el engrase de todos los puntos.
• Diagnosticar y solucionar problemas mecánicos, hidráulicos y eléctricos con procedimientos paso a paso.
• Conocer los valores exactos de apriete, presiones, capacidades y especificaciones técnicas para evitar daños en los componentes.
• Utilizar la máquina de forma segura, respetando todas las normas de seguridad y las distancias mínimas a líneas eléctricas.
• Instalar y desmontar correctamente los implementos opcionales (martillo, ahoyador, horquillas, etc.).
• Realizar el mantenimiento periódico según los intervalos recomendados por el fabricante.

Con este manual, podrá mantener su retroexcavadora Hidromek en perfecto estado de funcionamiento, prolongar su vida útil y evitar reparaciones costosas. La información está organizada de forma clara y práctica, con ilustraciones, tablas y procedimientos detallados.

Entrega inmediata: Recibirá el manual en formato PDF inmediatamente después de la compra. No hay envío físico, sin gastos de envío. Puede guardarlo en su ordenador, tablet o teléfono inteligente y consultarlo en cualquier momento. También puede imprimir las páginas que necesite para llevarlas al taller. El PDF es compatible con cualquier dispositivo y no requiere software especial.
