Manual de Servicio Grúa Grove RT500E – Modelos RT525E y RT530E – Descarga PDF

Description

Manual de Servicio Grúa Grove Serie RT500E (RT525E / RT530E)

Este Manual de Servicio Grove Serie RT500E es la referencia técnica completa para el mantenimiento, diagnóstico, reparación y puesta a punto de las grúas todo terreno RT525E y RT530E. Elaborado por Grove y numerado bajo el control 002-01 con actualización del 07-08-05, este documento en español cubre desde la descripción general del equipo hasta los procedimientos detallados de desarmado, inspección, armado y ajuste de todos los sistemas hidráulicos, mecánicos y eléctricos de la máquina. Se trata de un manual de taller de nivel profesional, pensado para técnicos de servicio, mecánicos de flota y propietarios que realizan sus propias reparaciones.

Detalles del archivo

• Tipo de manual: Manual de Servicio (Service Manual)
• Marca: Grove (Manitowoc Crane Care)
• Modelo / Serie: RT500E
• Modelos específicos cubiertos: RT525E, RT530E
• Idioma: Español
• Número de control: 002-01
• Actualización del documento: 07-08-05
• Cantidad de páginas: 366
• Formato: PDF

Capítulos cubiertos

El manual de servicio de la grúa Grove RT500E está dividido en tres capítulos y un total de 19 secciones. A continuación se detalla el contenido técnico de cada bloque:

• Capítulo Uno: Descripción general y mantenimiento general
• Capítulo Dos: Descripción detallada, funcionamiento y mantenimiento (16 secciones)
• Capítulo Tres: Equipo opcional

Capítulo Uno – Descripción general y mantenimiento general

Reúne la descripción general de la grúa Grove RT500E junto con su lista de especificaciones (dimensiones, capacidades, pesos brutos, bomba hidráulica, cilindrada, malacates, neumáticos, mecanismo de giro) y las tablas de distribución de peso sobre los ejes. Incluye además el capítulo de mantenimiento general, con procedimientos sistemáticos de localización de averías, limpieza, retiro e instalación de componentes, desarmado y armado, montaje de piezas a presión, uso de pastas Loctite, tablas de pares de apriete métricos y en pulgadas, y todo lo relativo al cuidado e inspección del cable de acero (incluyendo el procedimiento especial para cable Flex-X 35).

Capítulo Dos – Descripción detallada, funcionamiento y mantenimiento

Este es el núcleo técnico del manual, con 16 secciones independientes que cubren cada sistema de la máquina en profundidad, con teoría de funcionamiento, procedimientos de retiro e instalación, desarmado y armado, inspección, localización de averías paso a paso y verificación funcional.

Secciones 1 a 4 – Cabina, motor, tren de mando y ejes

Cubre la distribución y función de cada control e indicador de la cabina (palancas de control, medidores, interruptores, indicadores LMI, pedal acelerador, freno de giro, bloqueo diferencial, etc.). Detalla el motor diesel Cummins B5.9e, el sistema de combustible, admisión de aire y enfriamiento por agua. Incluye el tren de mando con la transmisión/convertidor de par Clark serie T20000, y los ejes motrices delantero y trasero con sistema de dirección de emergencia y montaje de ruedas y neumáticos 20.5 x 25.

Secciones 5 a 7 – Sistemas de dirección, bloqueo de oscilación del eje trasero y frenos

Detalla el sistema de dirección delantera y trasera, bombas hidráulicas, válvulas de control y cilindros de dirección. Incluye el circuito de bloqueo de oscilación del eje trasero con sus cilindros y válvula de bloqueo, y el sistema de frenos con frenos de servicio de disco, unidad hidráulica accionadora, accionador y válvula del freno de estacionamiento. Se incluye la tabla de localización de averías del sistema de frenos.

Secciones 8 y 9 – Sistema hidráulico y ajuste de presiones

La sección hidráulica es una de las más extensas: describe el circuito de presión de suministro y retorno, depósito hidráulico con filtro, enfriador de aceite, bombas hidráulicas N° 1 y N° 2, válvulas de control de sentido, válvulas de control remoto, válvula combinada de estabilizadores/dirección trasera, colector de control de estabilizadores, válvulas de retención, válvula del servofreno de giro, válvula del pedal acelerador, válvula divisora de caudal, colector del freno de giro, válvula de bloqueo de oscilación del eje, válvula selectora de refuerzo de alta velocidad y todos los cilindros hidráulicos. La sección 9 contiene los procedimientos detallados de ajuste de presión (alivio principal, suministro piloto, dirección delantera, alivio de giro, estabilizadores/dirección trasera, control del motor del malacate y acondicionador de aire), con valores en psi y MPa.

Secciones 10 a 13 – Sistema de giro, pluma, malacate y estabilizadores

Cubre el mecanismo de giro, motor de giro, freno de giro y cojinete de giro (incluyendo el procedimiento completo de apriete de pernos de la plataforma de giro y el ajuste del potenciómetro). La sección de la pluma aborda los cables de extensión y retracción, el circuito de telescopización, el circuito de elevación, la extensión articulada y el aparejo de gancho, con el procedimiento de alineación de la pluma. La sección del malacate incluye rodillo intermedio, seguidor del cable, indicador de tercera vuelta, motor de émbolos, válvula de control, alineación malacate-pluma, sistema indicador de rotación del tambor y contrapeso. La sección de estabilizadores cubre vigas, cilindros de extensión, cilindros de gato y válvulas de control.

Secciones 14 a 16 – Adaptadores giratorios, sistema eléctrico y lubricación

Describe el adaptador giratorio hidráulico de 10 lumbreras, el adaptador giratorio de agua de 2 lumbreras y el adaptador giratorio eléctrico de 44 anillos colectores, con su mantenimiento preventivo y ajuste del potenciómetro de giro. El sistema eléctrico incluye la localización de averías paso a paso (arranque, carga, accesorios, conectores, luces, indicadores, medidores, alarmas y componentes de emergencia), la sustitución de alternador, arrancador, baterías, fusibles, relés e instrumentos, y las tablas de herramientas Deutsch. La sección de lubricación cierra el manual con la tabla completa de puntos de lubricación, símbolos, tipos de lubricante e intervalos de servicio.

Equipo opcional

El capítulo tres documenta el equipo opcional que puede estar instalado en la grúa: gancho de remolque, luz estroboscópica, proyector orientable, proyectores montados en la pluma, calentador del bloque de cilindros, espejo retrovisor, espejo del malacate auxiliar y acondicionador de aire hidráulico.

Contenido técnico destacado

• Especificaciones del motor Cummins B5.9e: diámetro 102 mm, carrera 120 mm, cilindrada 5.88 L, orden de encendido 1-5-3-6-2-4.
• Capacidades de fluidos: tanque de combustible 220 L, depósito hidráulico 416 L total (360 L a nivel de lleno), sistema de enfriamiento 32.2 L, lubricante del motor 6.9 L, transmisión/convertidor 23.7 L.
• Pares de apriete críticos: tuercas de rueda 515-542 Nm, pernos de plataforma de giro 769-834 Nm, pernos de fijación del eje 481-522 Nm, tapa de cilindro de freno 100 Nm mínimo.
• Presiones de ajuste: alivio de detección de carga 3500 psi (24.0 MPa), alivio de retracción 3000 psi, alivio de extensión 2700 psi, dirección delantera 2500 psi, estabilizadores/dirección trasera 2500 psi, alivio de giro 1750 psi.
• Pluma RT525E: 3 secciones de 9.60 a 23.0 m; pluma RT530E: 4 secciones de 8.81 a 29.0 m. Elevación de -3 a +78 grados.
• Malacates: tambor de 270 mm de diámetro x 421 mm de largo, cable de 16 mm, longitud de 137 m.
• Contrapeso: 3810 kg.

Por qué este manual es indispensable para su grúa Grove

Las grúas todo terreno Grove de la Serie RT500E son máquinas robustas diseñadas para trabajo pesado continuo, y su mantenimiento exige procedimientos correctos y valores precisos. Este manual de taller en español le permite abordar con seguridad desde el ajuste de las válvulas de alivio del sistema hidráulico hasta el reemplazo de los sellos de un cilindro telescópico, pasando por el apriete de los pernos del cojinete de giro, la purga del sistema de frenos, la alineación de la pluma o el diagnóstico eléctrico guiado por los diagramas y las tablas de localización de averías. Sin la información de pares de apriete, presiones de servicio y tolerancias que aquí se documentan, cualquier intervención corre el riesgo de dañar componentes costosos o comprometer la seguridad de la máquina.

Todos los procedimientos incluyen advertencias de seguridad claramente marcadas (PELIGRO, PRECAUCIÓN y NOTA), localización de averías organizada por síntomas y soluciones, y valores de servicio verificables. Es el documento de referencia que todo técnico que trabaje con una RT525E o RT530E necesita tener a mano.

El manual se entrega como archivo PDF de descarga inmediata tras el pago. No hay envío físico ni espera: puede abrirlo en cualquier computadora, tablet o teléfono inteligente, imprimir las páginas que necesite en el taller y consultarlo cuantas veces requiera. Tener el Manual de Servicio Grove RT500E a mano le ahorra horas de diagnóstico, evita reparaciones mal ejecutadas y prolonga la vida útil de su grúa.

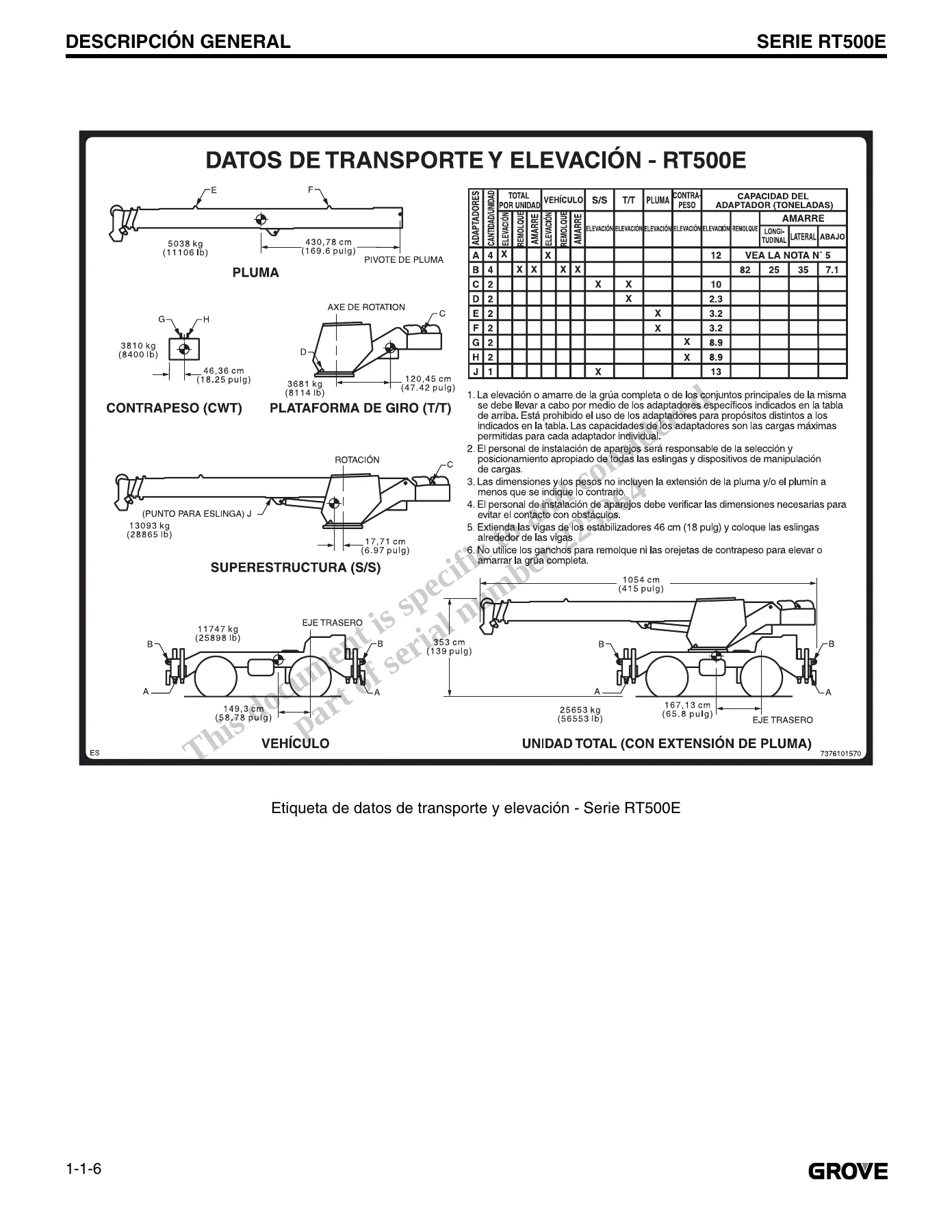

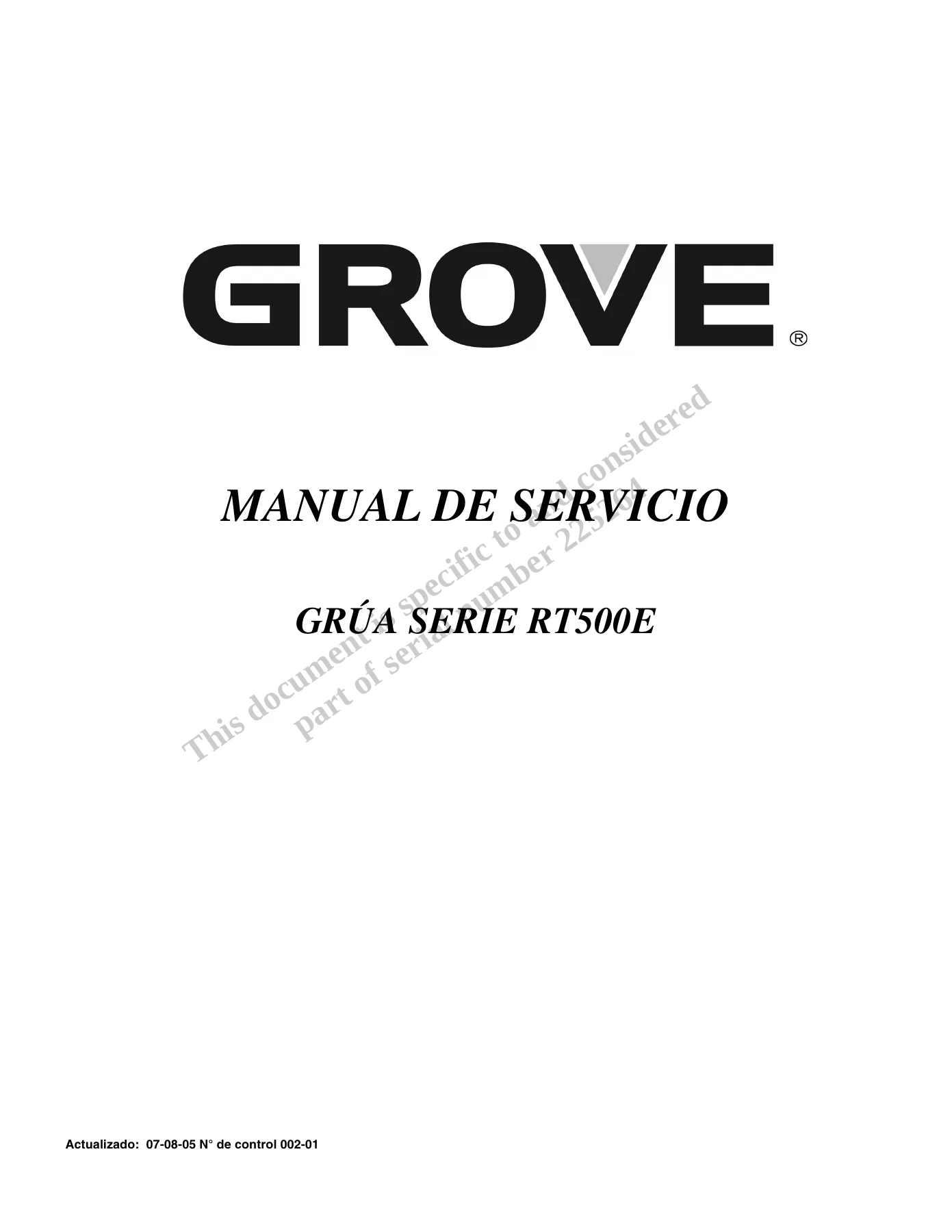

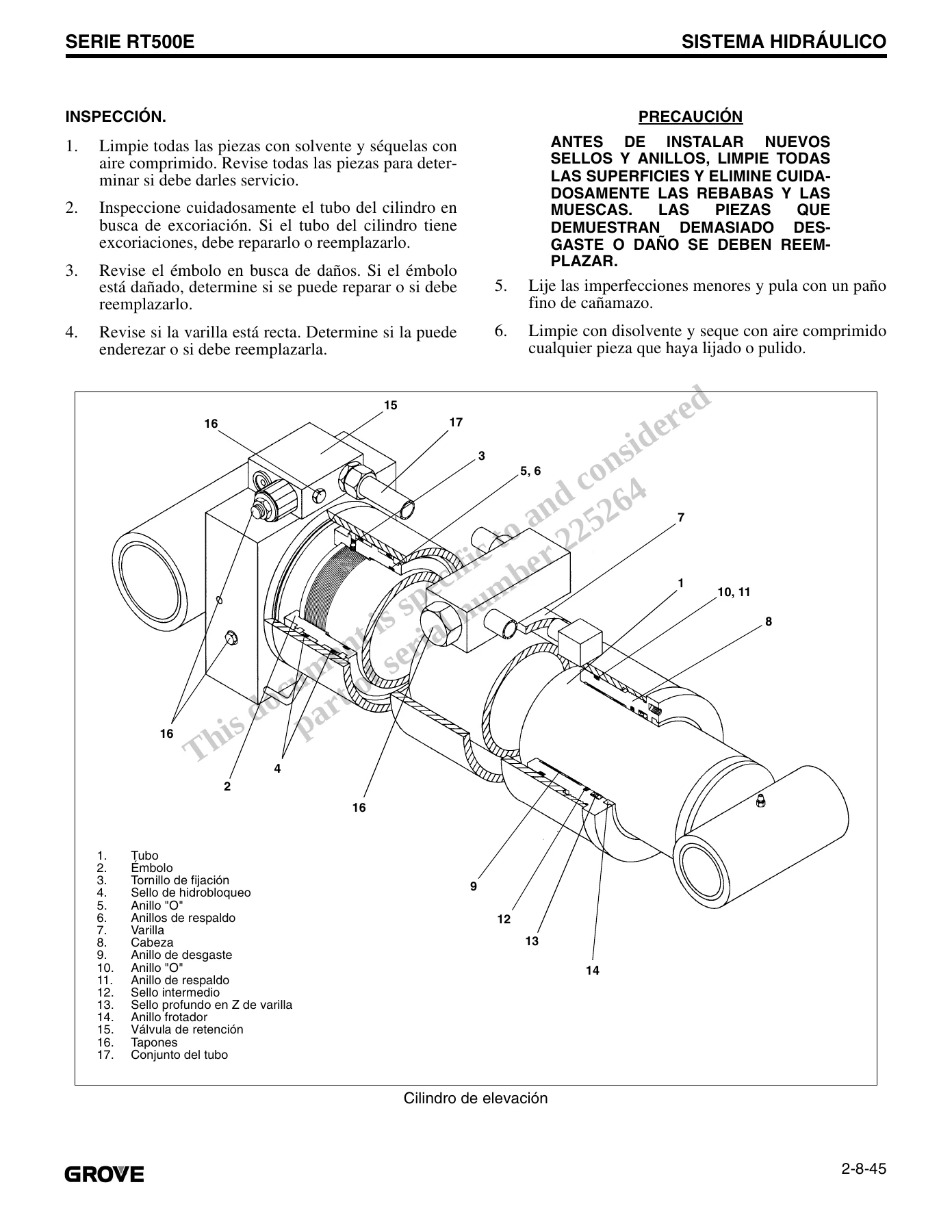

IMAGES PREVIEW
