Manual de Taller del Motor Mitsubishi 4M41 – Sección 11B – PDF

Description

Manual de Taller del Motor Mitsubishi 4M41 – Sección 11B

Este es el Manual de Taller del Motor Mitsubishi 4M41, concretamente la Sección 11B – Motor, el documento completo que Mitsubishi publicó para el servicio del motor diesel 4M41 de 3,2 litros, cuatro cilindros en línea, inyección directa, doble árbol de levas en culata, 4 válvulas por cilindro y sobrealimentación por turbo con interenfriador de aire. La referencia del documento es PWES9410-D y está escrito íntegramente en español. Cubre paso a paso el desmontaje, la inspección, el ajuste y el montaje de todos los sistemas del motor, con las especificaciones de servicio, las tablas de pares de apriete, los selladores recomendados y las herramientas especiales Mitsubishi y Zexel que necesita cualquier técnico que trabaje sobre esta mecánica.

Detalles del archivo

• Tipo: Manual de Taller (Workshop Manual)
• Marca: Mitsubishi
• Motor: 4M41
• Idioma: Español
• Sección: 11B – Motor
• Número de documento: PWES9410-D
• Edición / fecha: Febrero de 2000
• Páginas: 106
• Formato: PDF

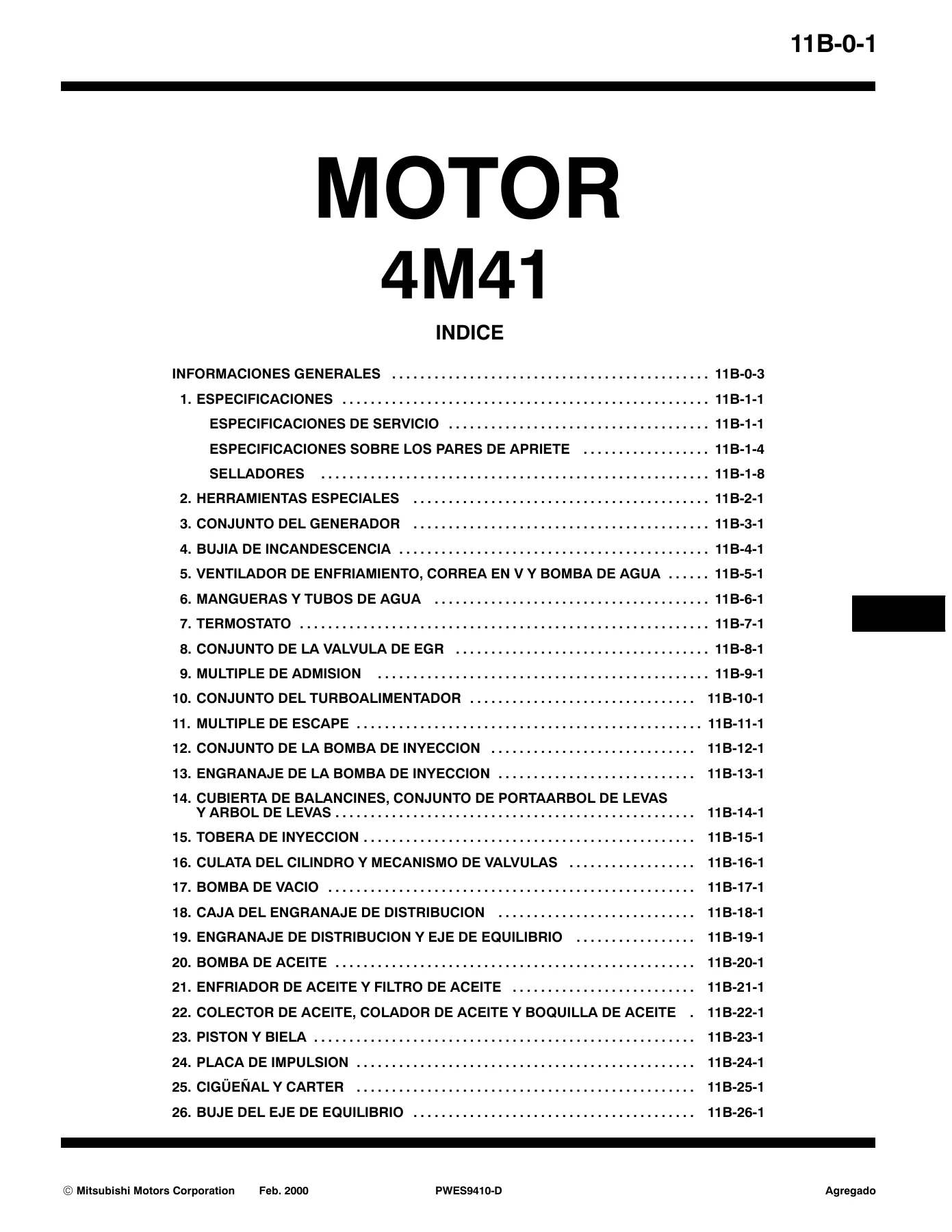

Capítulos cubiertos por el manual

• 1. Especificaciones
• 2. Herramientas especiales
• 3. Conjunto del generador
• 4. Bujía de incandescencia
• 5. Ventilador de enfriamiento, correa en V y bomba de agua
• 6. Mangueras y tubos de agua
• 7. Termostato
• 8. Conjunto de la válvula de EGR
• 9. Múltiple de admisión
• 10. Conjunto del turboalimentador
• 11. Múltiple de escape
• 12. Conjunto de la bomba de inyección
• 13. Engranaje de la bomba de inyección
• 14. Cubierta de balancines, conjunto de portaárbol de levas y árbol de levas
• 15. Tobera de inyección
• 16. Culata del cilindro y mecanismo de válvulas
• 17. Bomba de vacío
• 18. Caja del engranaje de distribución
• 19. Engranaje de distribución y eje de equilibrio
• 20. Bomba de aceite
• 21. Enfriador de aceite y filtro de aceite
• 22. Colector de aceite, colador de aceite y boquilla de aceite
• 23. Pistón y biela
• 24. Placa de impulsión
• 25. Cigüeñal y cárter
• 26. Buje del eje de equilibrio

Especificaciones y herramientas especiales

Los dos primeros capítulos del manual de taller del motor Mitsubishi 4M41 concentran todo lo que un taller necesita antes de abrir el motor: las especificaciones de servicio con valor estándar y límite para cada componente, las tablas de pares de apriete organizadas por sistema, la lista de selladores recomendados –incluida la nota sobre FIPG (junta moldeada en su lugar)– y el despiece completo de herramientas especiales Mitsubishi y Zexel, con su número de referencia y su uso concreto: extracción de bujes, compresores de resortes de válvula, extractores de engranajes, herramientas para toberas, etc.

Sistema eléctrico y de encendido

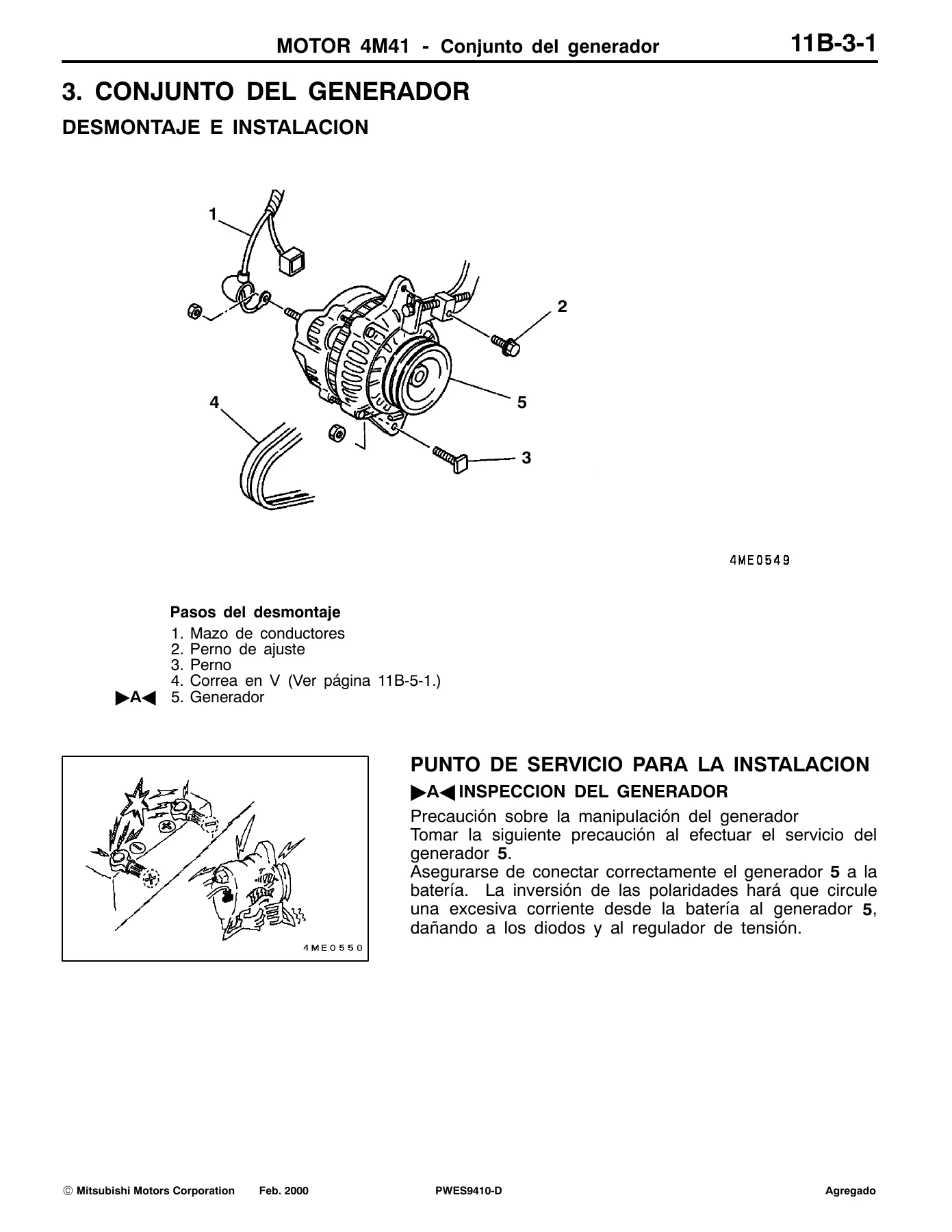

El capítulo del conjunto del generador recoge el desmontaje y la instalación con los pares de apriete correspondientes y advierte de la precaución fundamental al manipularlo: la inversión de polaridad entre batería y generador daña diodos y regulador. El capítulo de la bujía de incandescencia explica cómo medir su resistencia con multímetro; el valor estándar indicado es de 1,1 Ω, y se debe sustituir la bujía si la lectura difiere.

Refrigeración

Se cubren el ventilador de enfriamiento, el acoplamiento del ventilador de autoenfriamiento, la correa en V, la polea y bomba de agua, las mangueras y tubos de agua y el termostato. Incluye la comprobación del acoplamiento (fugas de fluido, giro irregular o ruido anormal), la medición de la deflexión de la correa aplicando aproximadamente 98 N en el punto intermedio, el ajuste de la tensión con el perno de regulación del generador, y las advertencias sobre las juntas tóricas, que se hinchan en contacto con aceite de motor y deben instalarse limpias.

Admisión, sobrealimentación y escape

Los capítulos del conjunto de la válvula de EGR, el múltiple de admisión, el turboalimentador y el múltiple de escape describen el desmontaje, la instalación y la inspección de cada elemento. Destaca la comprobación del actuador del turboalimentador: con un probador se aplica presión y se lee en el punto en que la varilla empieza a moverse (aprox. 1 mm); el valor estándar es 161 kPa, sin superar los 181 kPa para no dañar el diafragma. También indica verter aceite de motor por el orificio de entrada antes de instalar el turbo, para lubricar los componentes internos.

Sistema de combustible: bomba de inyección y toberas

El conjunto de la bomba de inyección, el engranaje de la bomba y la tobera de inyección forman el bloque de alimentación. Se detalla el procedimiento de sincronización con la posición del pistón N.º 1 en el PMS de compresión, la alineación de la marca F del engranaje con la marca H de la placa de brida, y el desmontaje y montaje del tubo de inyección bloqueando el sujetador de la válvula de descarga. Para la tobera, el manual cubre todo el proceso de ajuste con probador: presión de apertura de 1ª válvula (17,60 – 18,58 MPa), 2ª válvula (22,6 – 23,6 MPa), prealzado (0,05 – 0,07 mm), alzado total de la válvula de aguja (0,23 – 0,28 mm), comprobación del patrón de pulverización y prueba de estanqueidad al aceite. Incluye la lista de herramientas Zexel para calibrar y limpiar la tobera.

Culata, árbol de levas y mecanismo de válvulas

Los capítulos de la cubierta de balancines, portaárbol de levas y árbol de levas, y de la culata del cilindro y mecanismo de válvulas describen el desmontaje e instalación de los árboles de levas –con la particularidad del perno de rosca inversa, cuya flecha en la cabeza indica el sentido de apriete–, la verificación del alzado de las levas (admisión delantera 6,16 mm, escape delantero 5,91 mm, etc.), la curvatura máxima y la holgura de aceite de los muñones (0,05 – 0,09 mm). También cubre la instalación de la culata con los pernos M12 apretados en plástico (49 ± 5 Nm + 90° + 90°), el montaje de guías, asientos de válvula y sellos de vástago, la comprobación del hundimiento de válvulas (0,05 – 0,55 mm), el rectificado y lapidado de asientos, y el uso del tensor de la cadena de distribución.

Engranajes de distribución y ejes de equilibrio

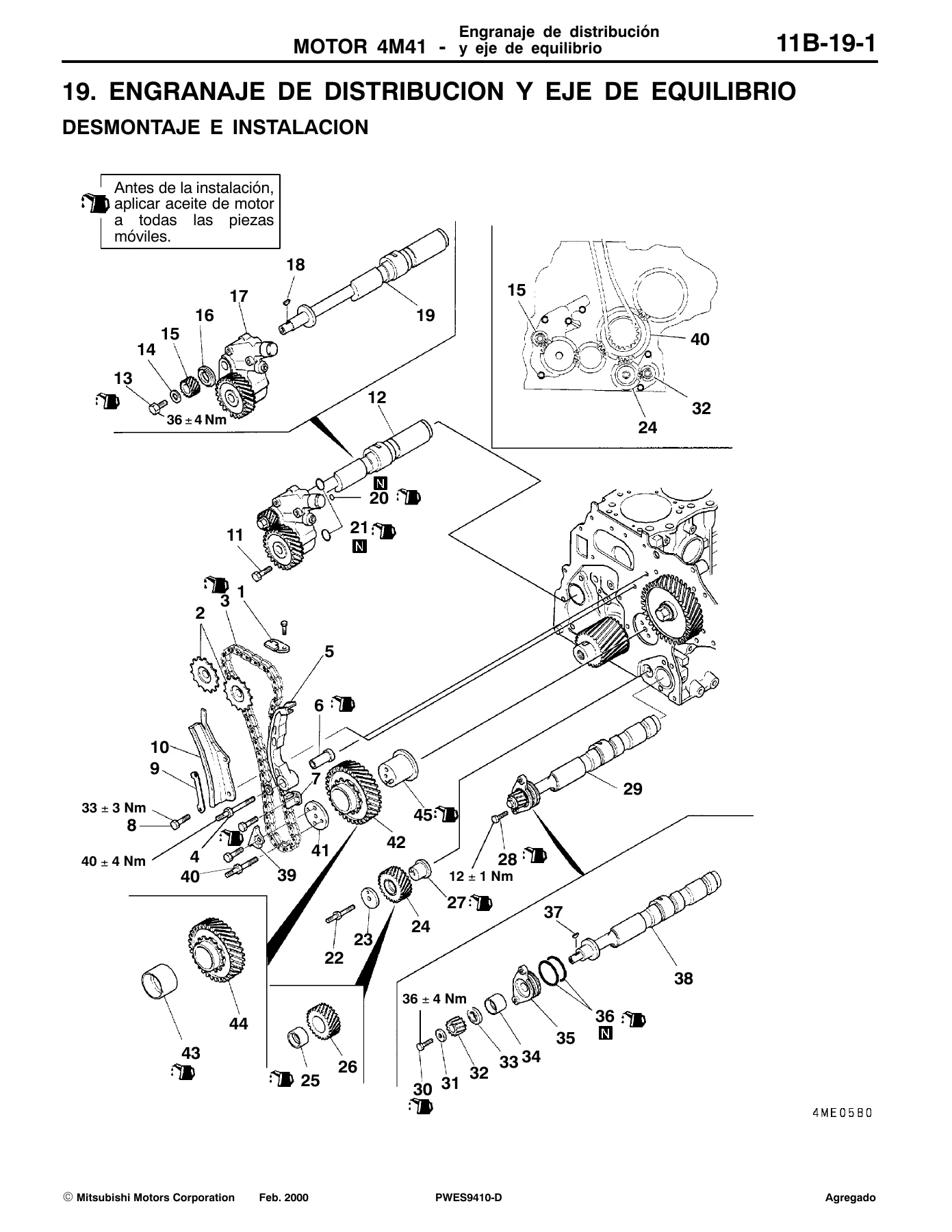

Este bloque detalla el desmontaje e instalación de la cadena de distribución con sus placas de enlace codificadas en blanco, las marcas de sincronización de las ruedas dentadas de leva y del cigüeñal, la comprobación de la holgura entre dientes de engranajes (0,04 – 0,22 mm según par), el juego longitudinal de los ejes de equilibrio (0,09 – 0,24 mm) y la sustitución de los bujes de engranajes locos. También explica cómo montar el eje de equilibrio derecho e izquierdo alineando las marcas “0”, “1”, “3”, “5” y “6” con el engranaje del cigüeñal y la bomba de aceite.

Lubricación: bomba, enfriador y colector

Los capítulos de la bomba de aceite, el enfriador y filtro de aceite, y el colector, colador y boquilla de aceite recogen las holguras estándar y los límites de la bomba (holgura eje-caja 0,03 – 0,05 mm; huelgo lateral 0,05 – 0,10 mm; huelgo radial 0,15 – 0,26 mm), la comprobación de estanqueidad del elemento del enfriador aplicando aire a 1470 kPa sumergido en agua, las presiones de apertura de las válvulas de derivación (490 ± 30 kPa) y reguladora (620 ± 30 kPa), y las precauciones con sellador FIPG al instalar el colector de aceite, incluyendo el cordón de 3,5 ± 1 mm y el tiempo de espera de una hora antes de arrancar.

Pistones, bielas, cigüeñal y cárter

Los capítulos de pistón y biela, placa de impulsión, cigüeñal y cárter, y buje del eje de equilibrio cubren la medición del saliente del pistón (–0,20 a –0,30 mm) y la selección de la junta de culata por muescas (A a D, con grosores apretados de 0,67 a 0,88 mm), el montaje de los aros de pistón con sus aberturas correctamente orientadas, el apriete de la biela (29 ± 3 Nm + 49 ± 5 Nm + 45° + 45°), la selección de cojinetes por color o por medición con tabla de espesores, el apriete de la tapa del cojinete principal (20 ± 2 Nm + 90° + 90°) y el rectificado del cilindro cuando el diámetro interior supera el límite de 98,75 mm, con las holguras estándar entre pistón y cilindro de 0,04 – 0,05 mm.

Por qué este manual de taller marca la diferencia

El Mitsubishi 4M41 es un diesel de trabajo duro donde cada puesta a punto depende de valores concretos: aprietes en plástico, alineaciones de marcas de sincronización, prealzados de tobera, selecciones de cojinete por color. Trabajar sin esas referencias es arriesgar juntas, pernos, árboles de levas, bombas de inyección y, en el peor caso, el propio bloque. Este manual de taller del motor 4M41 es exactamente la información de servicio que Mitsubishi publicó para esta mecánica: ni más, ni menos, sin adaptaciones, sin traducciones dudosas, sin recortes.

Qué puedes hacer con él

• Diagnosticar y reparar el sistema de inyección y las toberas de inyección.
• Desmontar, inspeccionar y armar la culata, el árbol de levas y el mecanismo de válvulas.
• Revisar, sustituir y sincronizar la cadena de distribución y los ejes de equilibrio.
• Medir la bomba de aceite, el enfriador y las válvulas de presión.
• Verificar pistones, bielas, cigüeñal y seleccionar correctamente los cojinetes.
• Consultar pares de apriete, límites de desgaste, holguras y herramientas especiales.

Entrega instantánea en PDF

El manual de taller del motor Mitsubishi 4M41 – Sección 11B se entrega en formato PDF, listo para descargar inmediatamente después de la compra. Sin envíos, sin esperas, sin costes adicionales. Puedes abrirlo en cualquier ordenador, tablet o teléfono, consultarlo mientras trabajas en el taller e imprimir solo las páginas que necesites. Un único archivo con las 106 páginas de la Sección 11B, en español, con las especificaciones de servicio, pares de apriete, secuencias de apriete en plástico y procedimientos de desmontaje e instalación del motor 4M41, para tener siempre a mano cuando el motor pida mantenimiento o una reparación completa.
